[欧洲车系] 大众奥迪智能钥匙全丢套数据

  [复制链接]
谁不是在流浪 显示全部楼层 发表于 2020-10-16 11:02:44 |阅读模式 打印 上一主题 下一主题 来自: 中国–陕西–西安 电信
大众奥迪智能钥匙全丢套数据,大家都知道需要短接车上线路才能采集数据,如果短接方法不正确,轻者采集不到数据,严重者有可能烧毁车上的线路和电脑,后果很严重哦!我整理了一些常见的短接方法,希望对您有所帮助。% y" K1 C4 \- }! N; U0 X- y1 ^9 b/ a

9 `! ?8 ?! E% ]& G

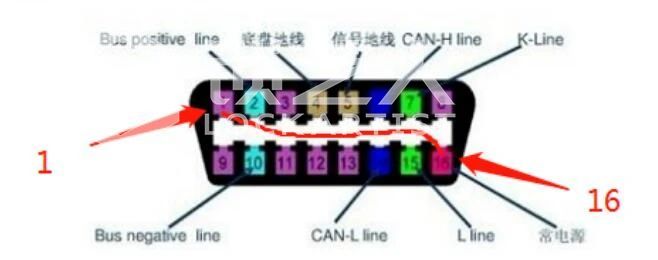

一、四代智能、五代卡式钥匙(新款A6L\途锐\A4\Q5A7等)的短接方法如下图,直接将OBD的1脚和16脚用导线短接,点亮仪表进行数据采集,但有一部分车型短接仪表也不会亮,不用理睬直接采集就OK,例如A6L\Q7等。
* C# l7 b/ ^' I8 {/ Y, x- e

! C  H' g5 \2 z  a

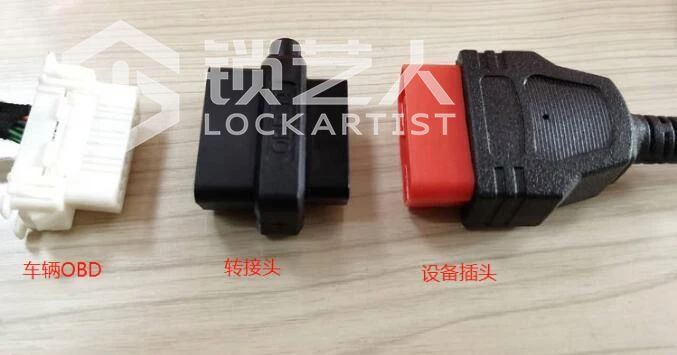

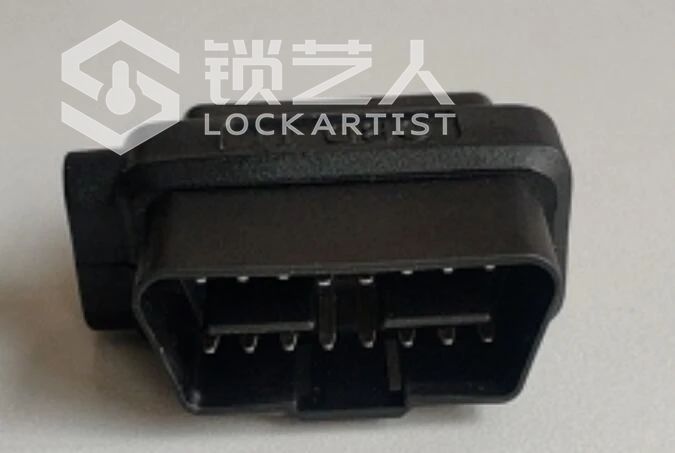

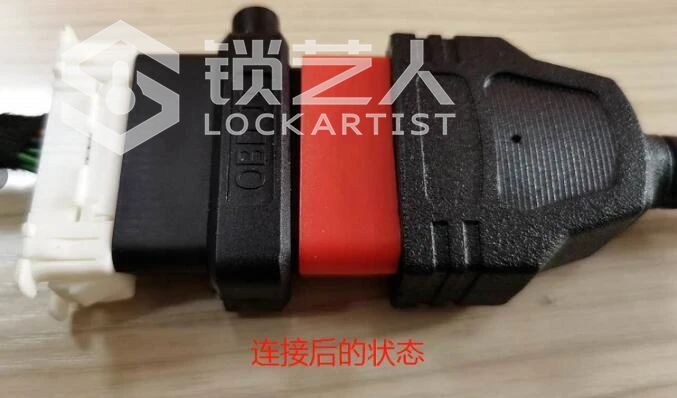

短接时最后从背面接线,这样不会妨碍插入设备使用。当然,现在市面上有各种各样的转接线(头)可以替代手工接线,大家可以参考购买。

1 g' \3 {+ H9 r. e) z% H/ S1 }
, D2 d# n- d# ~2 l# P' Q* k

4 \9 K) D' k" y) \) t

& O3 z& j" B: M% q: k8 K) |* e$ O
MQB智能钥匙系统全丢,短接起来相对比较复杂点,一般分为两种情况,短接方向锁插头或KESSY插头。

" [) h* L, R; P" l' K( N0 G7 V2 q: O

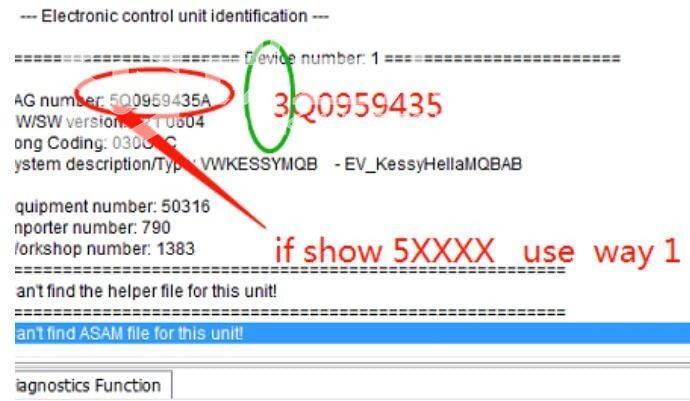

具体分辨方法如下:打开双闪,插入设备进入05系统读取编码进行判断,读出的配件编码是5Q开头的,需要短接方向锁,3Q开头的需要短接KESSY。
% u% y2 y% X3 ^* x) z3 g

8 R8 g  o+ x5 M3 K* \% P
具体短接方法如下:0 F  X( v# j2 `" U" W! k

4 B- F1 f9 U9 f. P

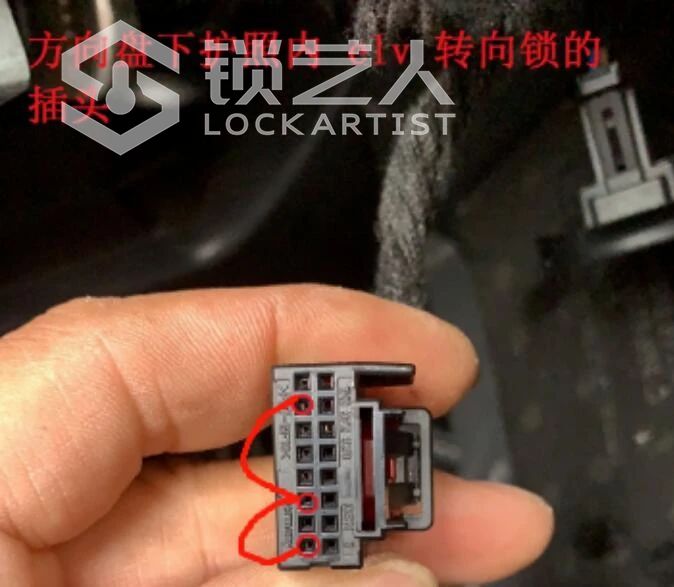

1、短接方向锁ELV插头(一般在方向盘下面)
拆卸方向盘护壳,找到方向锁插头拔下,将下图红色标识处用导线连接正确,仪表将会被点亮。
# l  S( q& H5 x, C: I; j
7 X* x- ^. ~* n2 C' x; k) [
2、短接KESSY插头(位置一般在主驾驶右下方,也有部分在副驾驶杂物箱后面)。

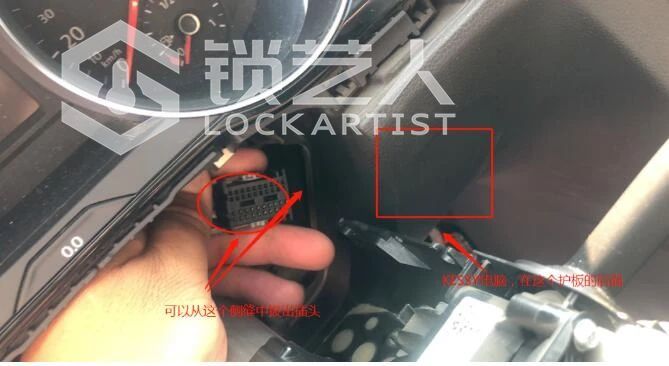

(方向盘下)9 \/ H; ]& z! o
1 {: `8 N; ]! e# J  L3 i
+ G5 }1 I! @4 ^, E' {, H! R- n

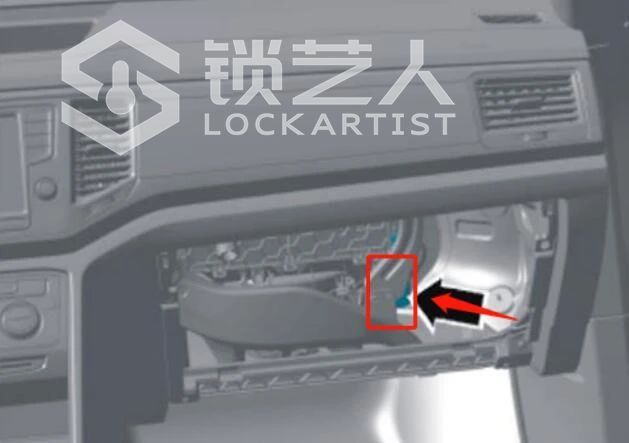

(副驾驶杂物箱后)
% r' J# Q/ @( Q# R' C8 ~( g
7 M) O( }9 I0 E- }( B! E" h+ m

2 x- [0 {5 E/ M  `8 O* X

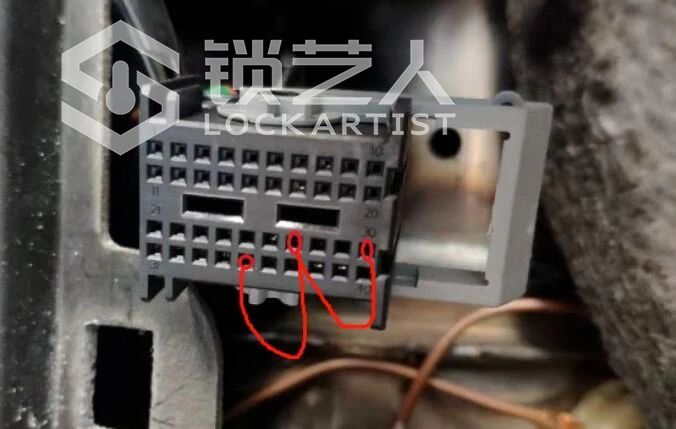

短接方法如下图

7 n. j" z/ M& ~8 c3 C0 V$ e4 P7 q2 U
$ ?7 }! |, Z- G. @
温馨提示:
, R7 w' P. R. ~  _0 c% ]

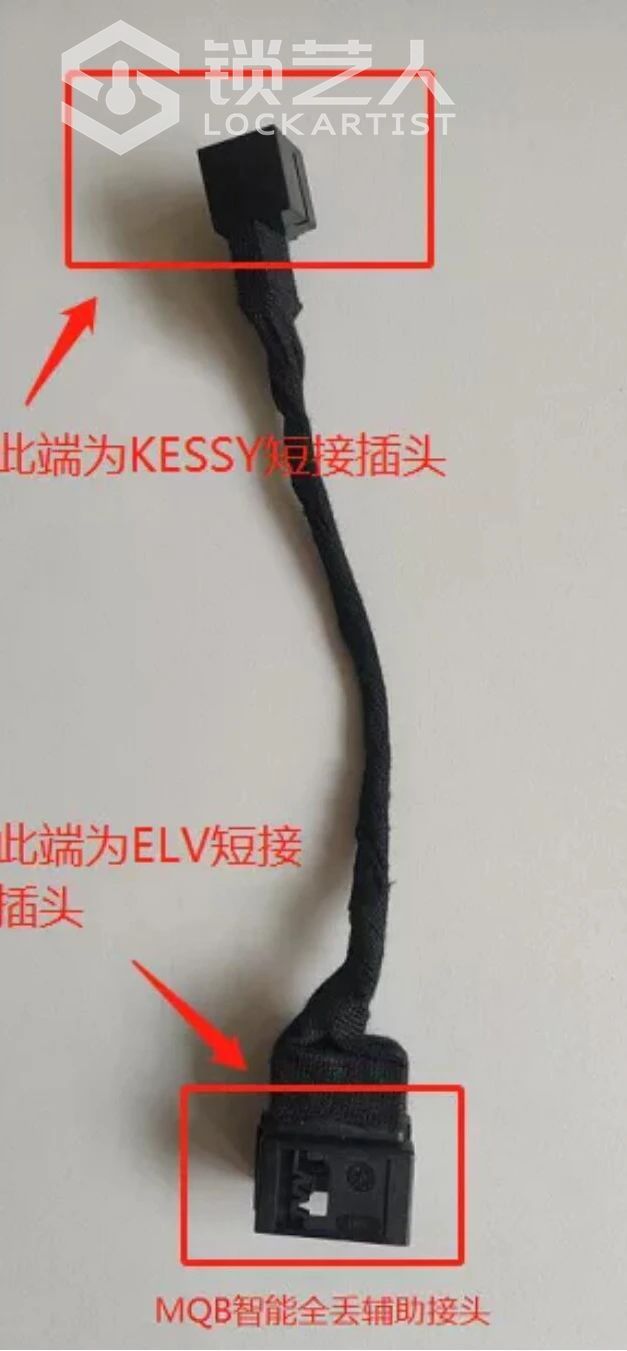

对于新手和没有短接经验的,建议购买专用的短接转接头。以免接错无法采集数据或烧毁线路及电脑

! L- l8 O/ ]. \
3 p. a( E  z, W6 O6 A
