[欧洲车系] 大众奥迪KESSY系统的匹配

  [复制链接]
锁匠1001 显示全部楼层 发表于 2020-9-4 14:27:36 |阅读模式 打印 上一主题 下一主题 来自: 陕西西安

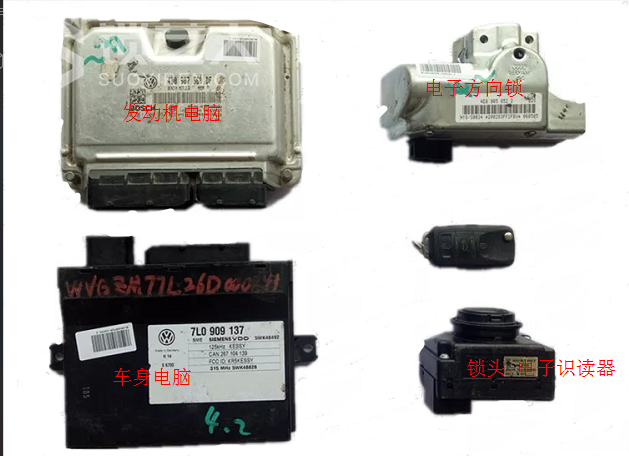

此类系统的大众车辆有以下几个特点
1:车辆装备电子方向锁,正确的钥匙插入点火开关后方向自动解锁不用拧钥匙。

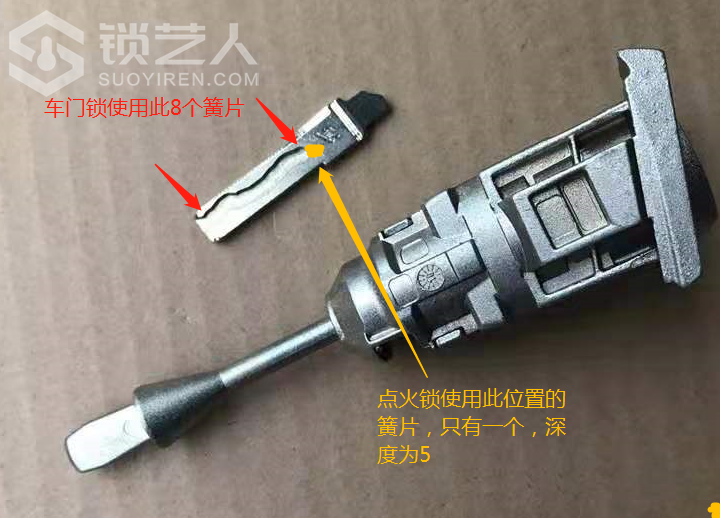

2:点火开关内只有一个簧片,为第九个簧片深度为5.普通大众车只有8组簧片,深度最多为4.
VVDI匹配46芯片KESSY系统钥匙 1.png
途锐 宾利 保时捷 A8都属于此系统,此类车还含有4代的防盗系统,也就是说钥匙中含有固件保护码。(含有固件保护码的,需要先生成经销商钥匙后再进行匹配)
2.png 3.png 4.png 5.png
  特点:此类车型为电子方向锁,当钥匙插入点火开关时,不需要拧动钥匙方向锁即可以解锁,但是匹配钥匙的时候,需要将钥匙插入点火开关需要向前拧动30°并且保持,等待方向锁解锁(会有响声发出)方能被识别。

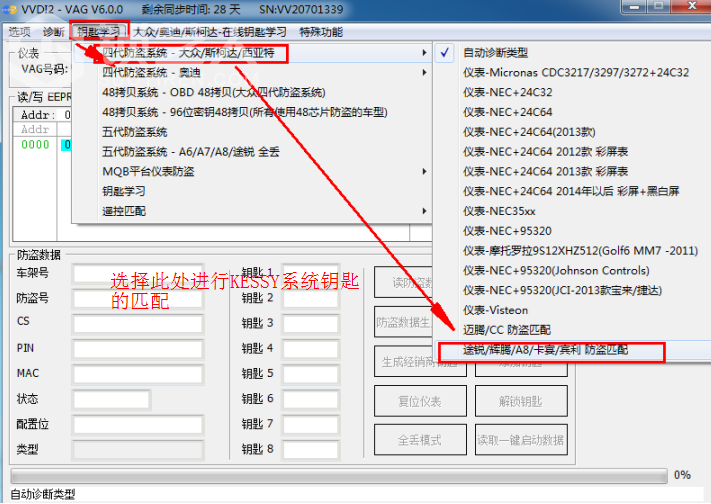

此类车型添加钥匙的操作进入钥匙学习中迈腾/辉腾/A8/宾利 防盗匹配
1:OBD可以直接读取数据和密码的类型
此类型分为非4代系统和4代系统
如果是非4代系统的车辆,只需要获取到登录密码后,使用专用钥匙匹配即可。(可是使用VVDI的电子子机生成此类钥匙)密码的获取方式:可以从OBD获取,也可以拆卸KESSY或者发动机电脑获取读取数据计算获取,
OBD获取密码时在钥匙学习中的钥匙学习选项中读取。(部分车辆需要打开点火等待10分钟后读取)
拆卸KESSY和发动机电脑计算密码的操作如下

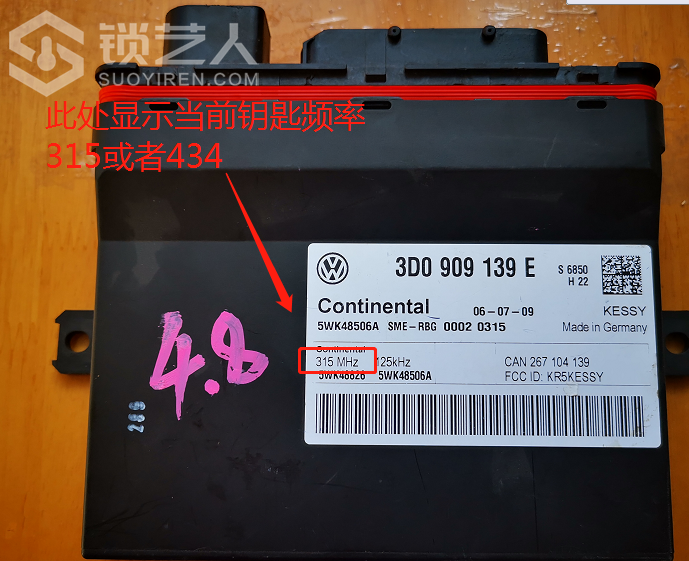

KESSY电脑外观如下

( _8 U, g9 `) {/ S1 x5 @0 Z

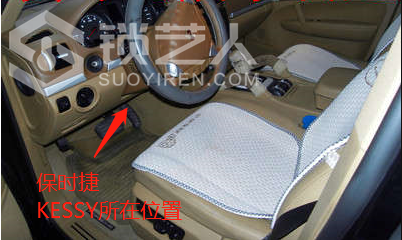

1:保时捷 途锐 KESSY 电脑位置 在刹车油门的右上方
# q3 W! g5 l$ X) q2 W

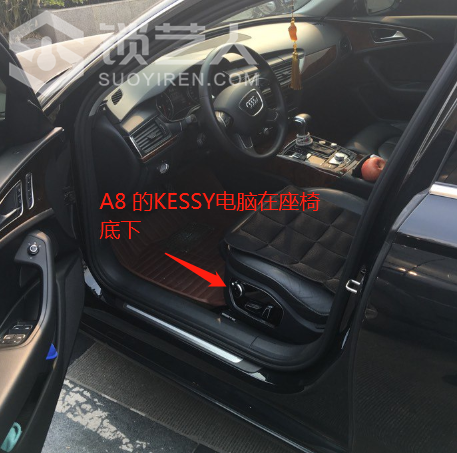

2:宾利 A8 的KESSY电脑在主驾驶员的座椅下方

2 E# ^! p  k2 X, C  J5 G9 q

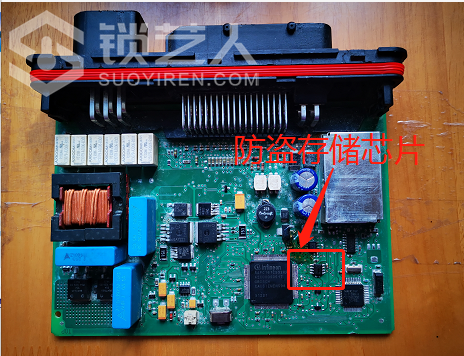

读出KESSY电脑中的存储器 93C86数据

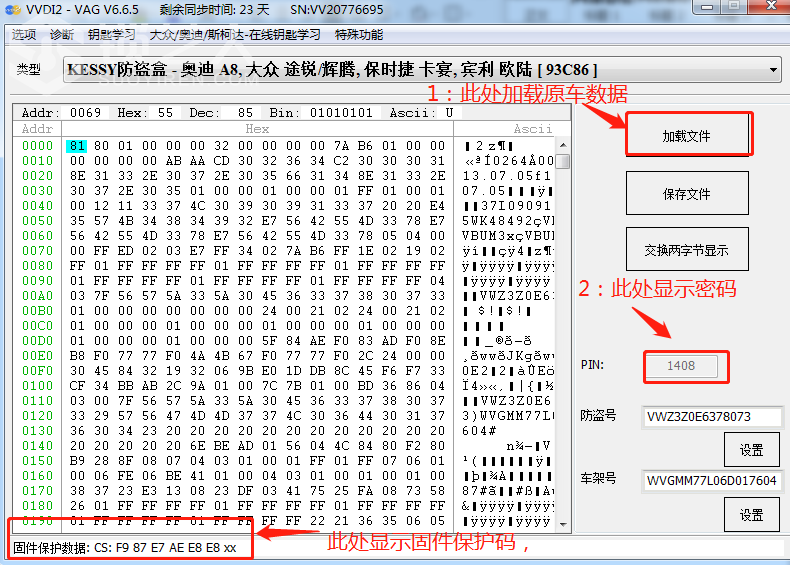

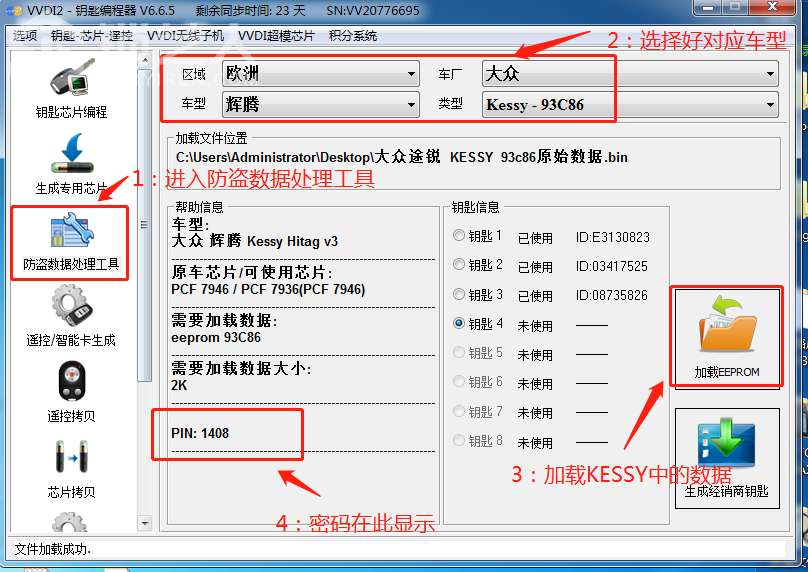

将读取出来的数据导入防盗数据处理工具中可以获得密码

0 |- P! q. B& G* a( U6 e

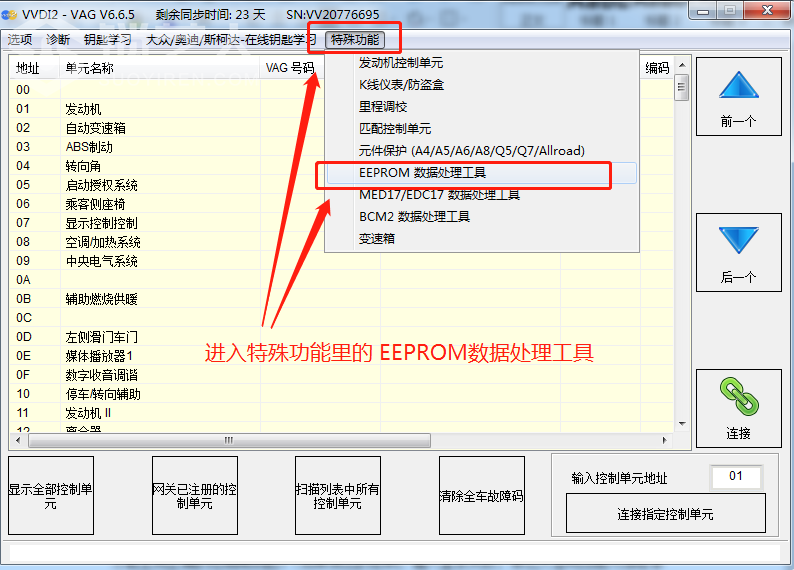

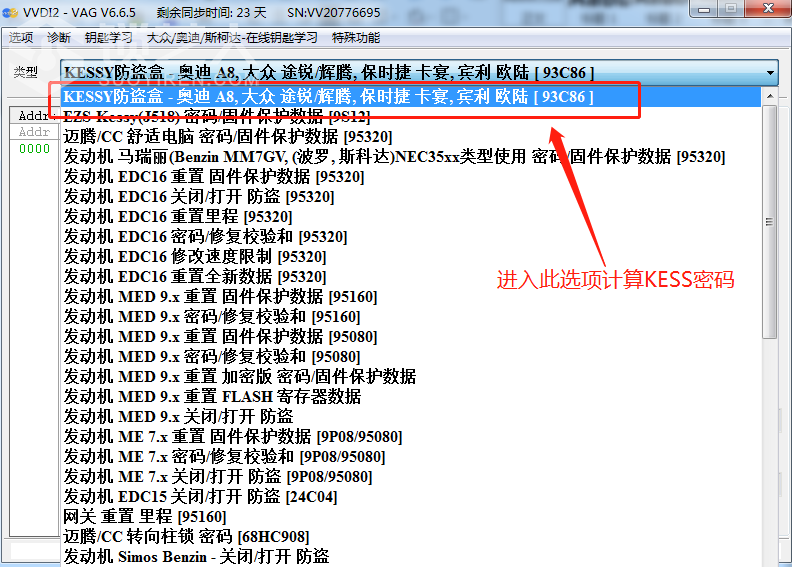

  也可以进入特殊功能中的KESSY数据处理工具中计算出密码
* t) B& W  V. D. B

5 z- E- v5 ^: R5 R- h  B4 i

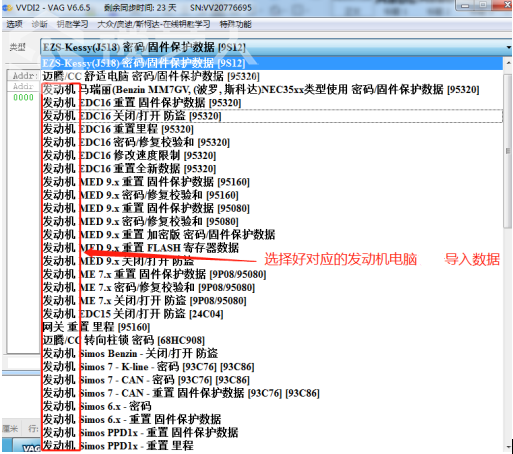

  如果读取的是发动机电脑数据,也可以在此选项中加载数据计算密码
+ m  b2 Y' e0 Q7 D( h; H

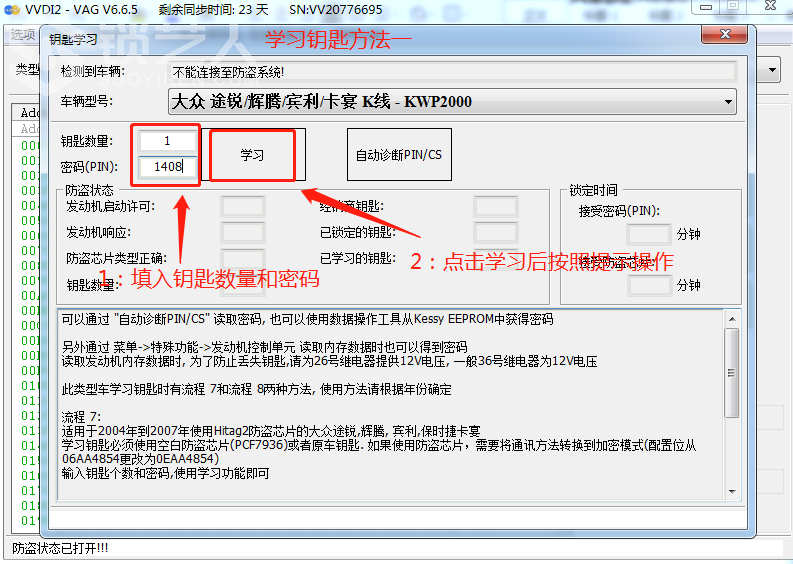

   当密码获取后,就要可以使用钥匙学习功能进行学习。

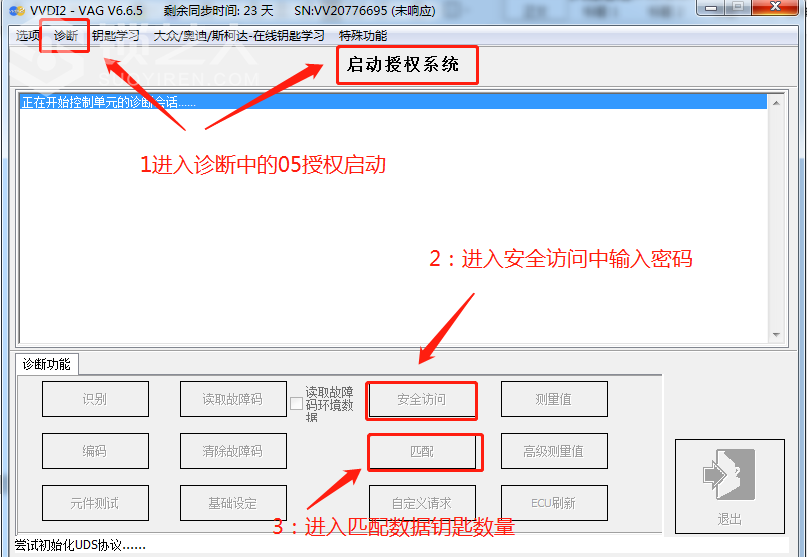

匹配还可以在诊断中进行钥匙学习,进入诊断中的05授权启动先进入安全访问 输入密码后, 再执行通道匹配。(初学者不建议使用此选项)

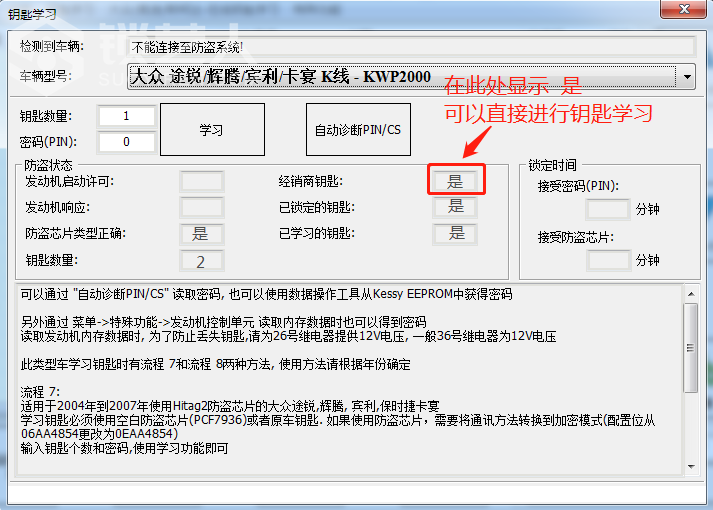

) ]7 l/ v6 Y% e( E1 T4代KESSY系统的钥匙添加  如果使用普通的钥匙无法进行学习,则证明此系统为四代防盗系统。我们可以通过钥匙学习--中的钥匙学习 来检验普通钥匙是否为经销商钥匙如果普通钥匙插入系统,经销商钥匙显示为: 则可以直接匹配,如果显示为则需要生成正确的经销商后才能进行学习。 19.png
4 i# B6 Y: H* R5 {0 a

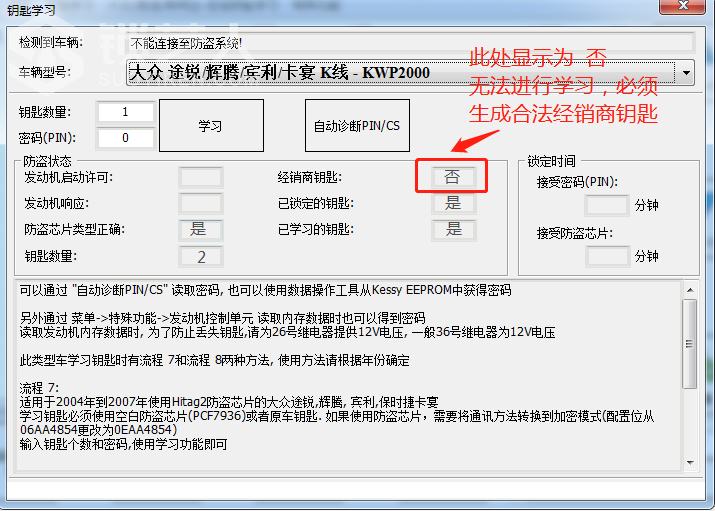

如果在钥匙学习---钥匙学习中 显示为  则需要生成合法的经销商钥匙后再进行匹配。
20.png & k8 z! d. \" M
确定好是4代防盗系统的钥匙后,就需要先获取固件保护码再生成经销商钥匙后才能进行学习。

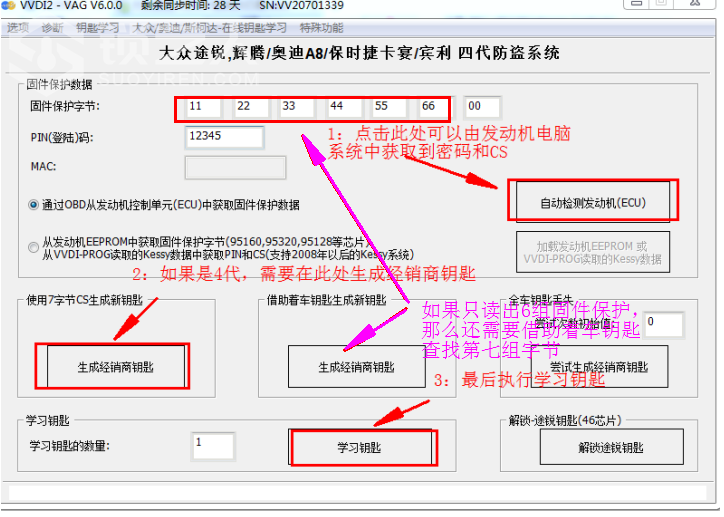

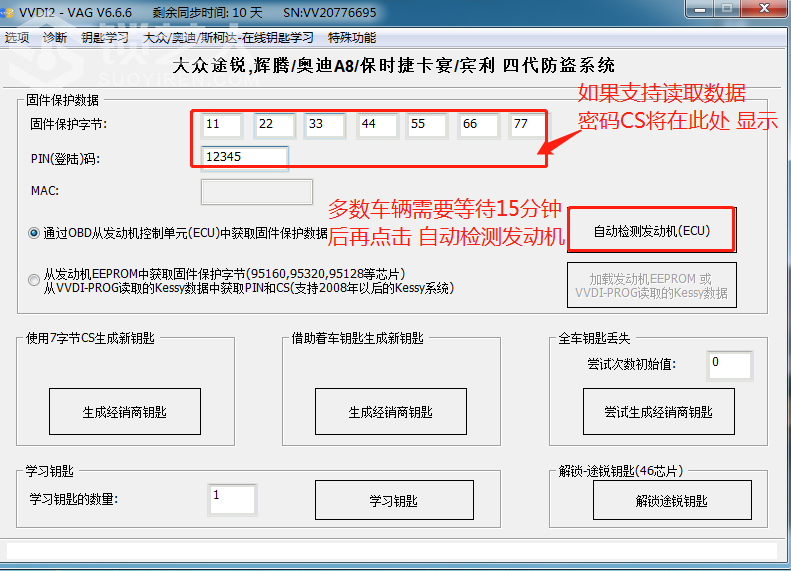

固件保护码的获取渠道有如下几个渠道在钥匙学习中的  大众途锐辉腾/A8/保时捷的选项中读取(部分车辆需要打开点火等15分钟后再进行数据读取): v6 }% }+ B! L5 ]. Y7 o

/ \, x7 ^6 d; r* Z& D
2:OBD发动机都无法获取密码和CS码时就需要拆卸KESSY电脑读取数据解密
   一般来说,KESSY中存储器是93C86,但是如果是加密形式,就必须使用VVDI PRO进行接线解密读数据
; B8 J# |) C' y' f* b: x. \
- O" E6 N3 C" B; ?8 g
2 S1 U4 ]+ K6 V( g! p! D7 n

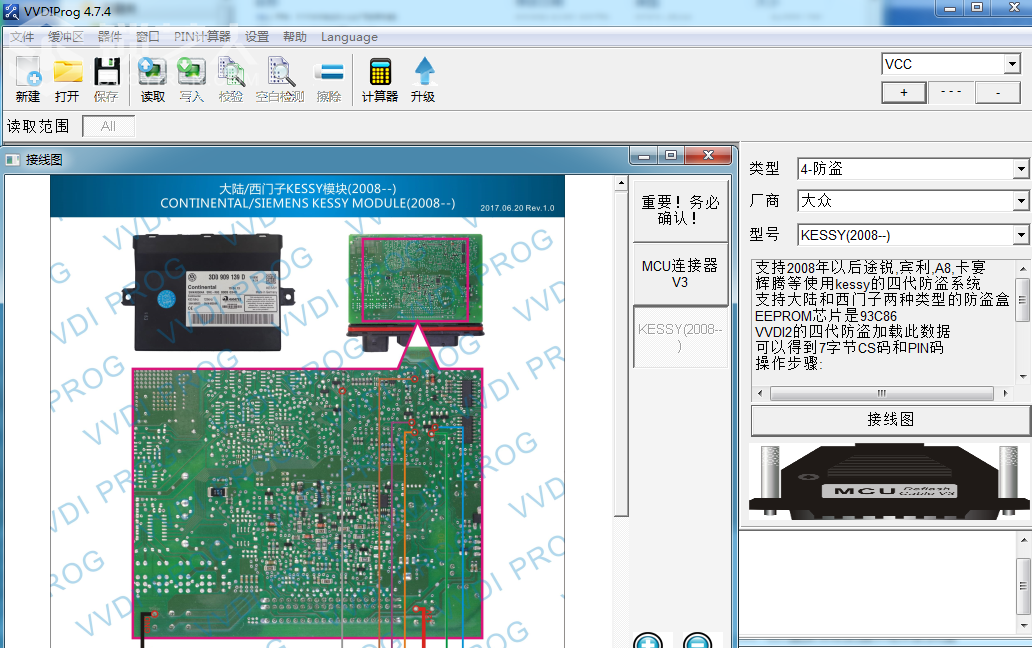

  将KESSY拆卸下来后,使用VVDI PRO进行解密数据读取,具体图示如下。

  z4 T6 v  M% H, O

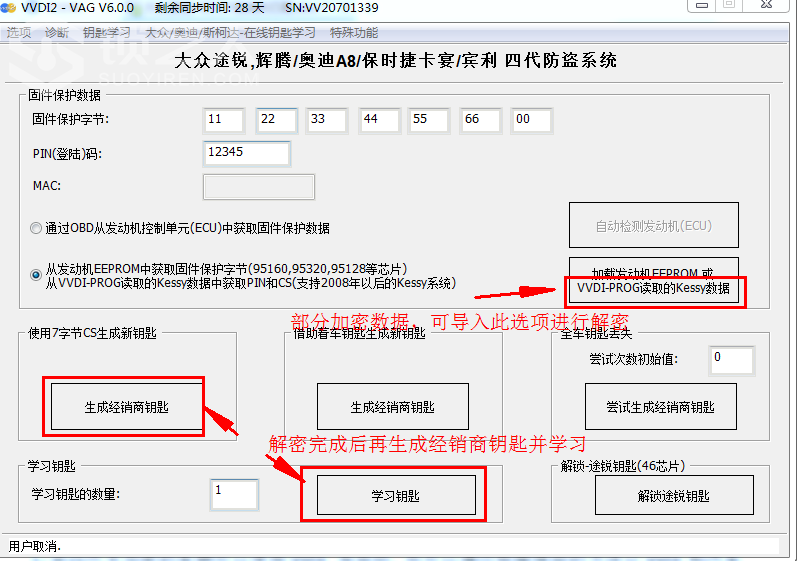

  数据读取后,加载到 大众途锐 奥迪A8 保时捷 宾利 四代防盗系统中
   如果VVDI Pro 无法读出数据,那么就把KESSY的93C86的数据发给技术人员进行解密数据。
得到固件保护码和密码后,在生成经销商钥匙进行学习。

钥匙全丢的操作的其它注意事项

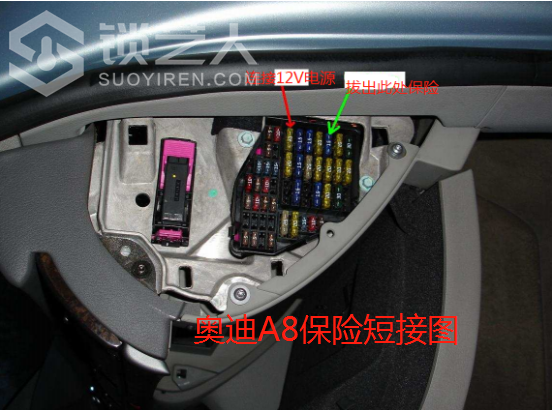

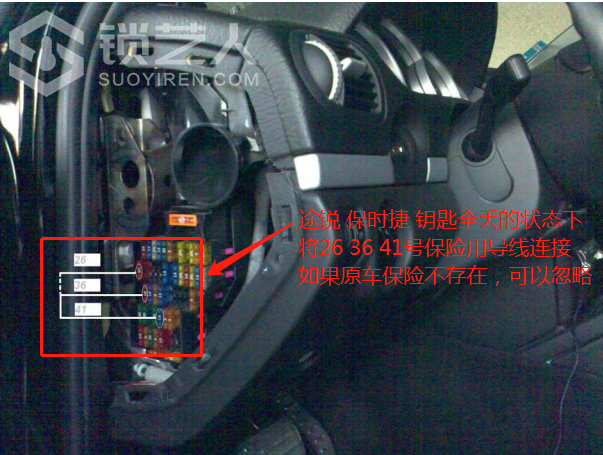

1:非四代无加密的车辆可以使用VVDI 写启动, 也可以通过短接保险的方法让VVDI和汽车通讯,读取密码和CS码来进行匹配。

8 u2 S! x9 i- z0 b) r8 A

' k4 M& _! t" s" W. D5 p7 _& G
! F3 V+ ^9 J' N% T
   如果短接保险也无法读出所需要的数据,那么就只有拆卸发动机电脑,或者KESSY电脑读取数据,有些还需要进行解密。(与添加的步骤一样)
' V8 A$ t6 a3 a; |/ [& ]8 X% I- g& x
   备注:全丢模式下,当我们得到固件保护码和密码后,但是仪表不能点亮,所以在匹配钥匙的时候需要开关车门,拧大灯开关来激活网关后才能进行匹配。
   此类钥匙可以使用子机生成。

  I$ s. V; r& Y+ r' S' ~2 g5 M; _# Q! s: _
