奥迪A8MMI黑屏故障

一辆2005年产的4.2L奥迪A8轿车，发动机代码为BFM，客户报修MMI黑屏。

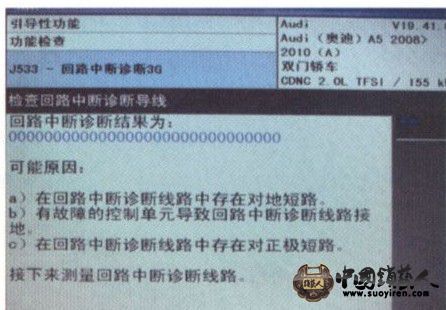

接车后：首先连接电脑检测，网关内有光纤断路故障码，按常规思路利用诊断仪进行回路中断诊断，发现回路诊断不能进行(如图2)，为了进一步确认断环诊断失败的原因，分析其原理，环形中断诊断开始后，诊断管理器通过诊断线向各控制单元发送一个脉冲。这个脉冲使得所有控制单元用光导发射器(FOT)内的发射单元发出光信号。在此过程中，所有控制单元检查自身的供电及其内部的电控和从环形总线上的前一个控制单元接收光信号。

诊断管理器通过这些信息就可识别系统是否有电气故障（供电故障）或哪两个控制单元之间的光导数据传递中断，所以造成断环诊断失败的原因可的原因能是：①网关有故障；②诊断线中有短路故障；.MM｝系统中控制单元有故障。

为了进一步确认原因，拔下CD插头测量诊断线的电压值（激活MMI系统），电压值接近于0，证明确实是诊断线处出现故障。首先测量网关处4脚电压（4脚为诊断线，激活MMI)接近12V，说明网关诊断功能正常，所以问题集中在诊断线或控制单元上，考虑到如果从排查线路入手比较繁琐，于是选择从控制单元入手，控制单元内部短路会造成这种情况，于是依次断掉个控制单元的插头连接，同时测量诊断线上的电压值，当断开电话控制单元时，诊断线上的电压值恢复正常，用光纤替代器替换电话控制单元，故障排除。
! I2 p, m% N0 ]) j" A8 p

在MMI黑屏的故障中，由于控制单元损坏造成光纤断路，我们可以通过回路诊断以及光纤替代器来判断具体故障点，而本例中诊断线短路的故障确实十分少见，对待这种故障，一定要从原理出发，依靠逻辑思路逐步寻找确定故障点。
