[欧洲车系] 防盗钥匙匹配实战案例:2013年宝马525钥匙全丢/CAS4+防盗系统

  [复制链接]
发表于 2024-3-21 13:18:03 | 显示全部楼层 |阅读模式 来自: 中国–陕西–西安 电信

+ [9 S: }" T, ]3 y
步骤一:

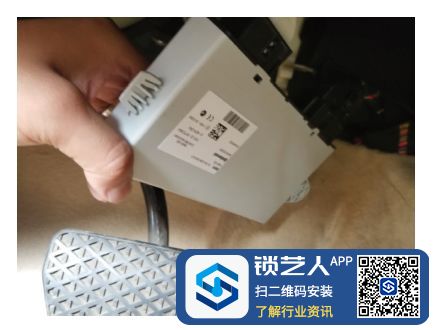

用宝马专用二合一工具HU100R 打开车门, 从车上拆下CAS 电脑和发动机电脑。CAS 电脑位置在方向盘下面油门踏板上方,白色外观的盒子 ▼
+ W5 r# C- L1 y# b) M0 s

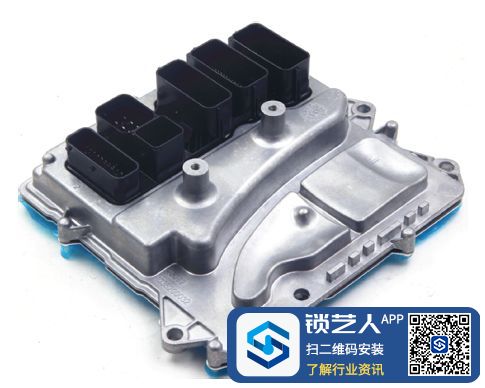

发动机电脑位置在发动机舱里的发动机护盖里面  ▼

  X& }$ e' p6 [6 K8 ]" V1 a

1 E7 O* C6 Y9 y* k. p
步骤二:

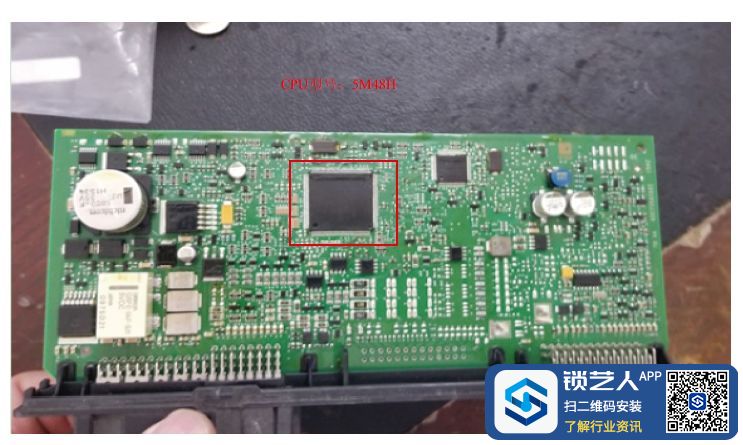

打开CAS 电脑外壳,CPU 型号是5M48H  ▼

: P0 }4 K: L* u5 C- M, e3 K
然后用VVDI 超级编程器读取D-FLASH 数据并保存,要严格按照设备中提供的接线图接线,进行读取操作
9 l& f. X) ?; m9 ]; J0 p
* w( s; l7 Y% X; f
步骤三:

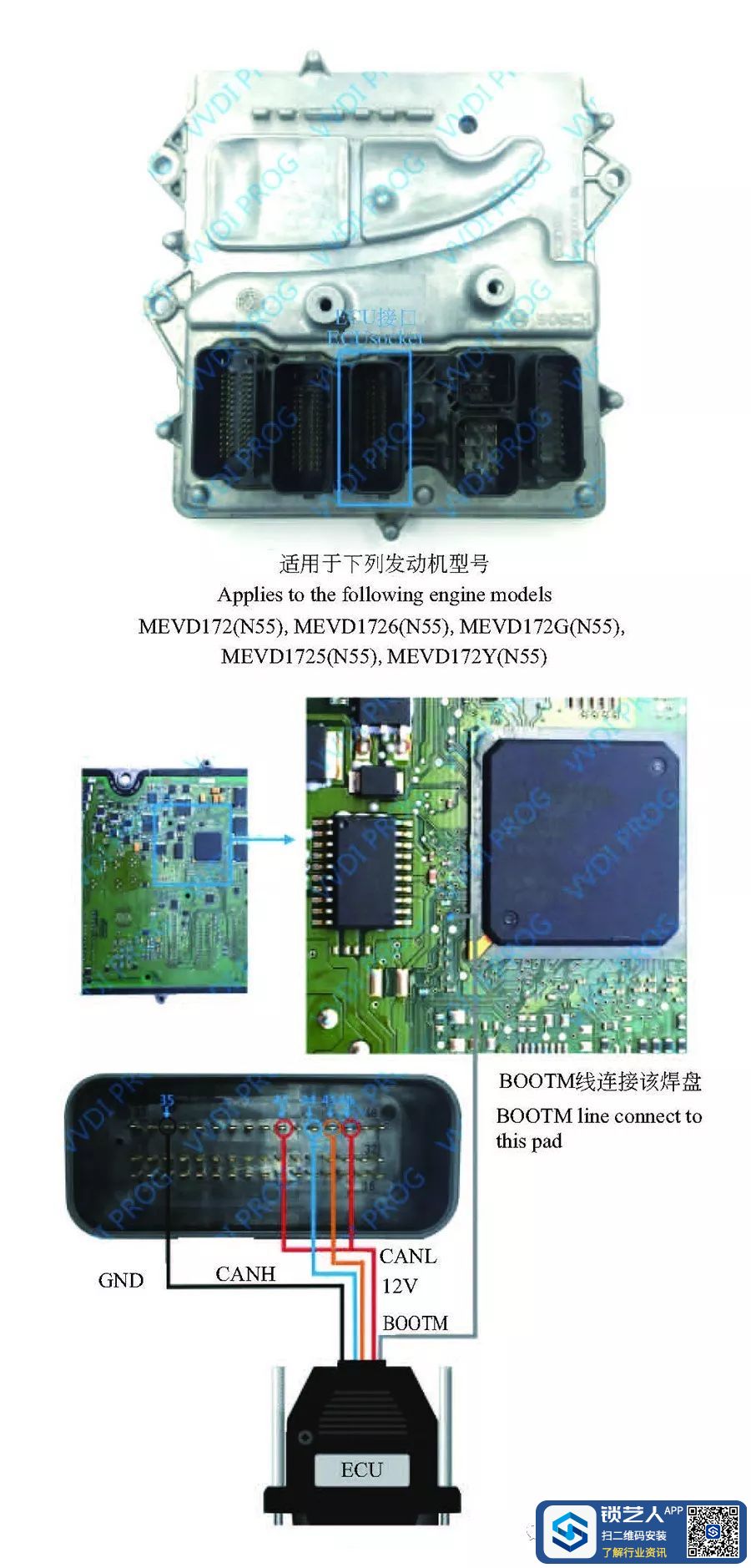

数据读出来以后,读取发动机电脑数据并保存。要严格按照设备中提供的接线图接线,进行读取操作

* y2 \4 K- }& @6 _7 l' o9 l
步骤四:

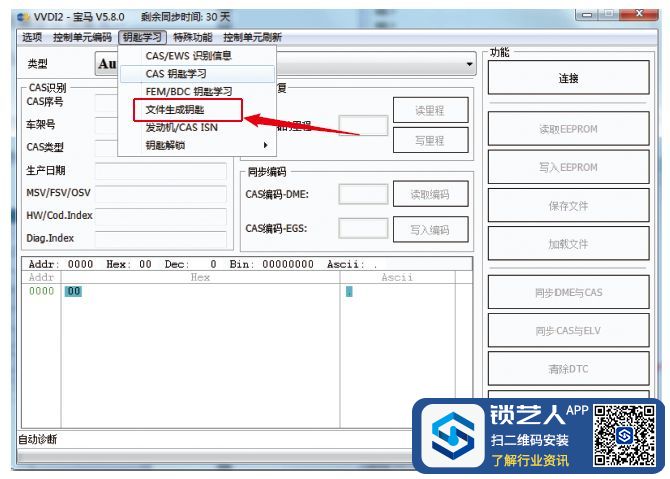

打开VVDI Ⅱ软件,点击宝马图标,进去后选择钥匙学习里面的“文件生成钥匙” ▼
/ v0 g  C3 h6 \5 @% M7 P

) i& v% e- x2 E& |' |( A

8 j# ?! l! N0 F% s4 k, G  Z
步骤五:
选择类型“CAS4+(5M48H)”,点击加载EEPROM 文件,即CAS电脑的D-FLASH 数据 ▼

. s! d9 ^. H# @( k0 B

5 F4 Q/ |* w/ @
) o) x6 E1 F' Z$ d2 @% M) e
步骤六:

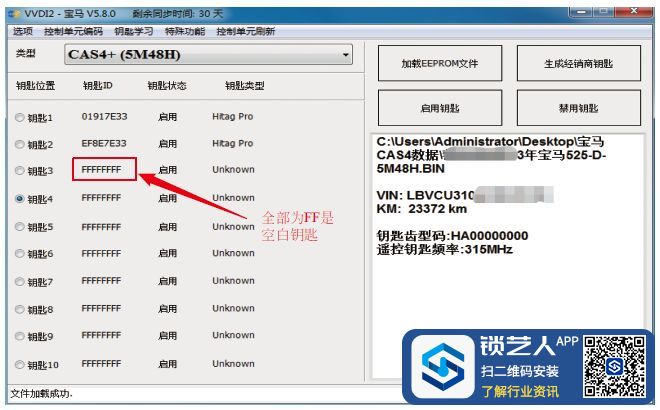

选择空白的钥匙位生成经销商钥匙,即钥匙的ID 为FFFFFFFF,并且钥匙为启用状态,点击生成经销商钥匙 ▼

* q8 q3 |6 V. h6 t
. n9 w3 C6 @; ?: P
2 n. V) z1 N! Y9 c1 j( ^
步骤七:

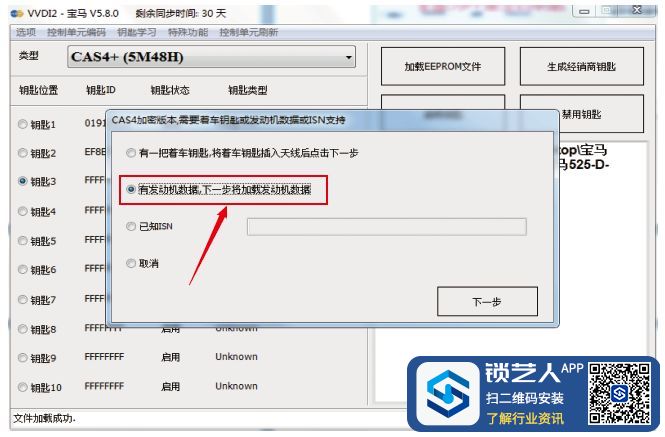

选择“有发动机数据,下一步加载发动机数据” ▼

1 K7 C( S( W5 e3 T* l0 h

+ ]1 J5 G: H- ]& }3 L

) B5 c! A; {6 ^4 E9 U
步骤八:

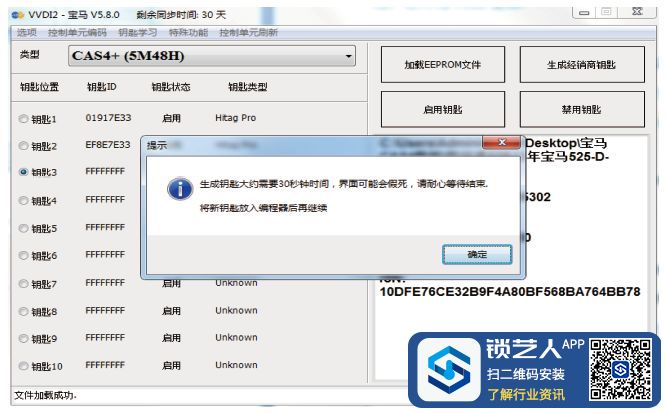

文件加载成功后,设备出现一个提示 ▼

  \. n3 _" s: f8 G, A& M5 Z7 L& a
* O9 Y6 D) K+ |% a/ D* G; b6 W* _1 N

% s7 h2 n, x, a/ r. Y1 ?
步骤九:

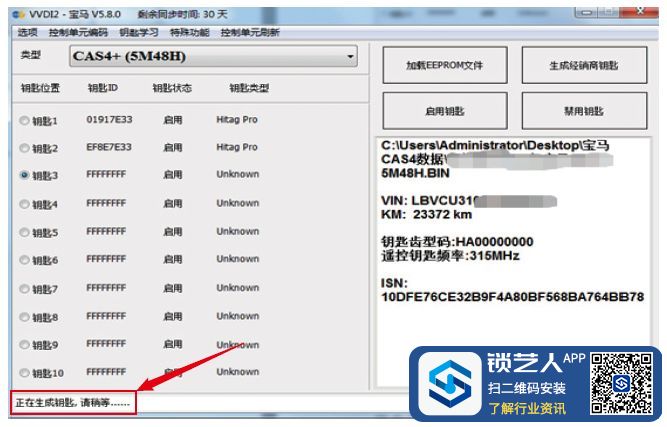

将钥匙放入VVDI Ⅱ感应线圈处,然后点击“确定”,左下角显示经销商钥匙生成成功,钥匙完成匹配 ▼
& x) E8 j; C& x8 m2 z1 S( P

% ~2 h4 f4 C( D+ n" }2 k* @" z" ~/ V
7 L, g$ w' |) b5 B4 O/ e
步骤十:

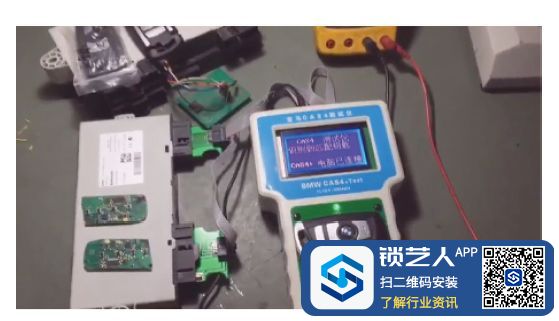

经销商钥匙生成成功以后,可以在CAS4 测试平台测试是否能着车。将钥匙放入测试平台,显示识别到匹配钥匙,说明钥匙已经匹配成功。然后电脑全部装车恢复,即可。 ▼
cd

$ ^, h/ K% l: s7 q
发表于 2024-3-21 14:13:09 来自手机 | 显示全部楼层 来自: 中国–辽宁–铁岭 移动
发动机电脑还是的打孔吧
