[国产车系] 捷豹路虎KVM模块位置介绍

    [复制链接]
锁艺人鲁班 显示全部楼层 发表于 2023-1-4 14:51:06 |阅读模式 打印 上一主题 下一主题 来自： 中国–陕西–西安 电信

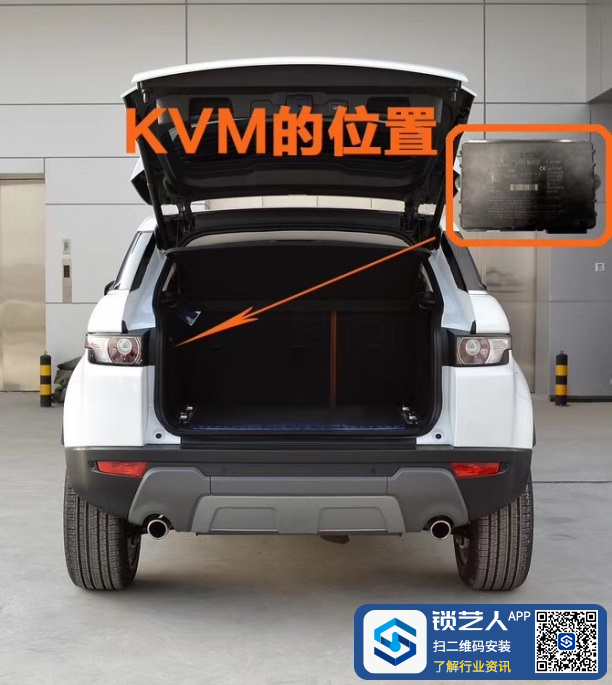

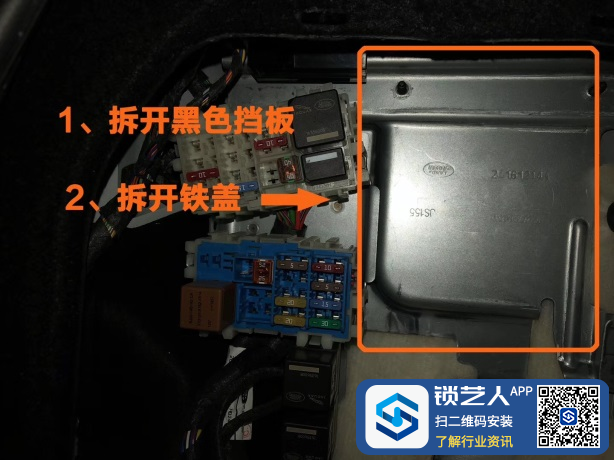

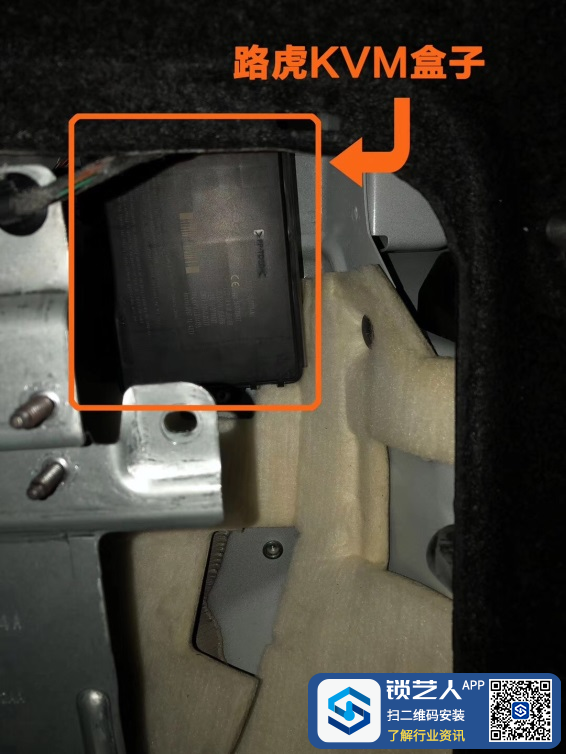

1、18款路虎极光KVM位置：在面对后备箱的左侧，保险盒下面。具体如图所示：
$ B! W) {9 Z/ u 图片1.png * g( V/ }+ O& c+ {0 c* \) d
图片2.png , o# S  Z! s7 M3 l. g
图片3.png 4 P  H! V. ^3 w! \( }& C7 b5 _7 C" a
; c! K# F, ?3 _1 h: K( k6 M6 s( z) b8 T6 v' w; y6 Q, g

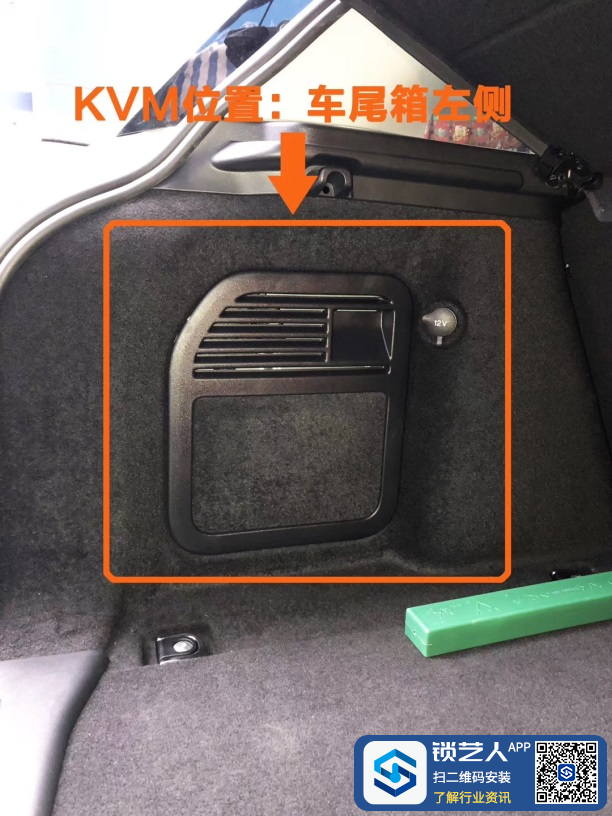

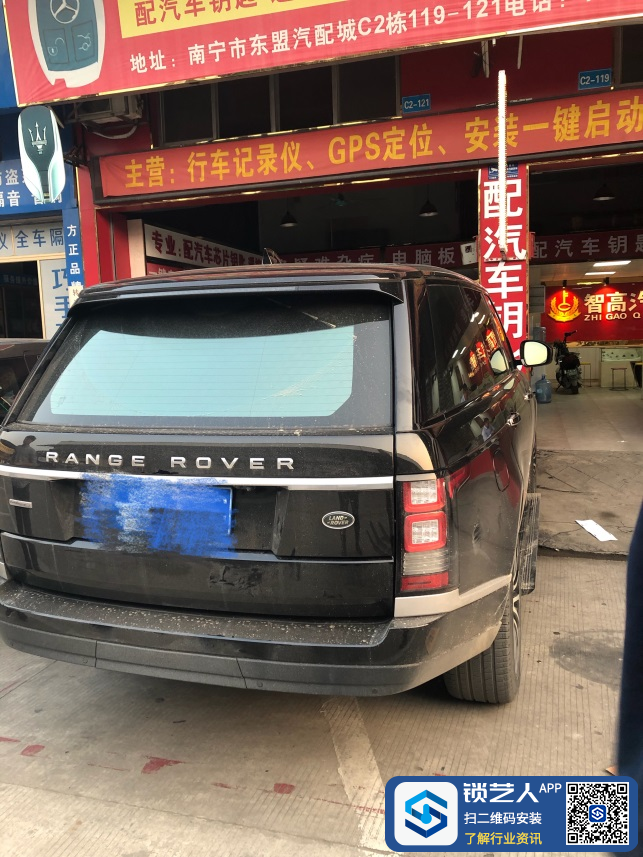

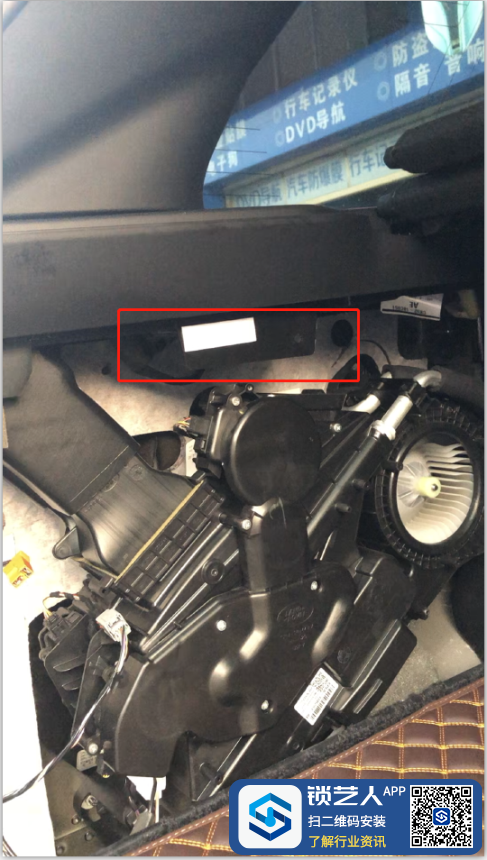

2、17款揽胜KVM位置：在面对后备箱的左侧，保险盒下面或者鼓风机上面（高配带鼓风机），具体如图所示：$ `" V. f9 C5 |0 x9 E' n
图片5.png 4 I7 b$ E1 o" P! W- \
图片6.png   J4 r6 G2 |7 S

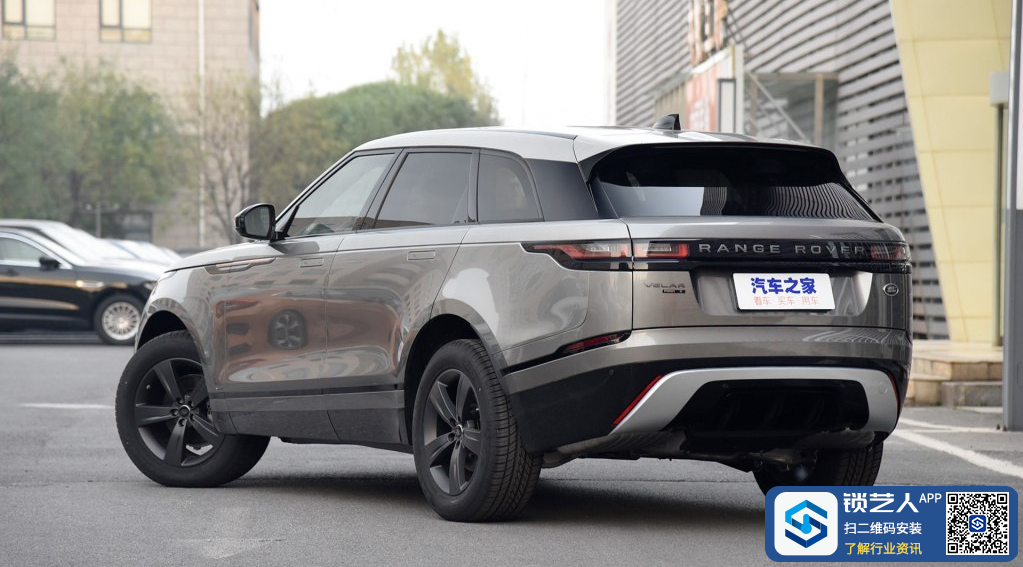

3、18款路虎星脉KVM位置：在面对后备箱的右侧，保险盒下面。具体如图所示：
, O  X) M% F2 V0 Q7 i 图片7.png
. s' B3 w7 n+ F; h( R' S2 {3 m8 W 图片8.png

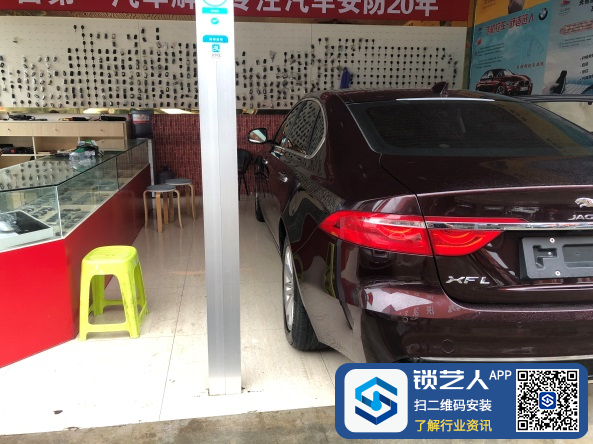

0 b0 l# C1 T) F& a/ C4、17款捷豹XFL的KVM位置：后排副驾驶侧座椅的右手边，具体如图所示：
( Z/ Y# M- U. O+ @" M) U8 } 图片9.png 3 i, l! N, a" c

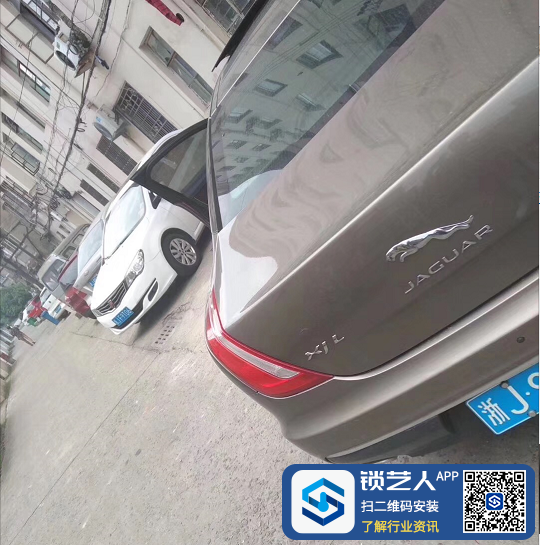

& K7 J5 b; E5 f- L7 ~$ v5、18款捷豹XJL的KVM位置：前排副驾驶右脚右侧位置，具体如图所示：- b0 ~' I# W+ m$ L3 c3 `: O( @) u5 \
图片11.png # S4 d1 l. Y  d, Y1 G9 w# L
图片12.png 5 S5 P+ {8 t2 ?' o: D& h/ T0 [0 X

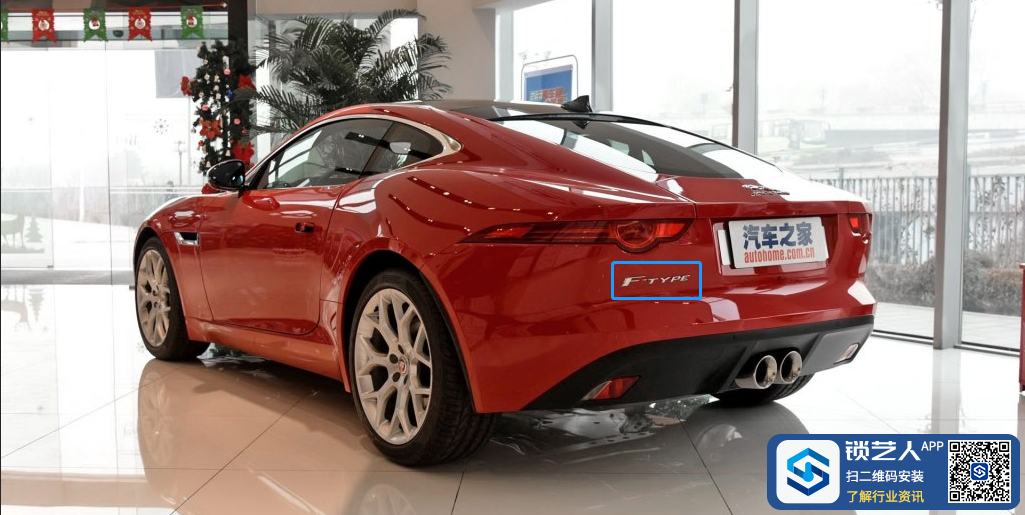

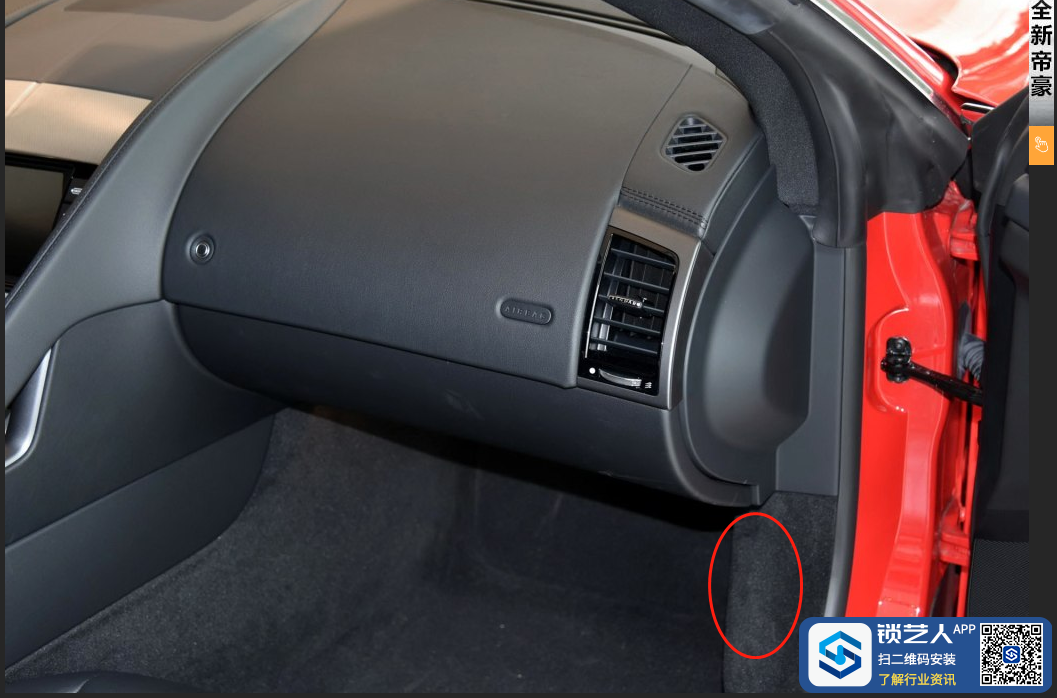

  \* {4 T8 L4 E$ V6、17款捷豹F-TYPE的KVM位置：前排副驾驶右脚右侧位置，具体如图所示：+ S9 ]: j7 Y! W) J0 O! m; J
3 e) X0 \& N3 @! X  Q 图片15.png
: b* P; l5 Q' E" w% d3 a  R! j: f6 w  ` 图片16.png

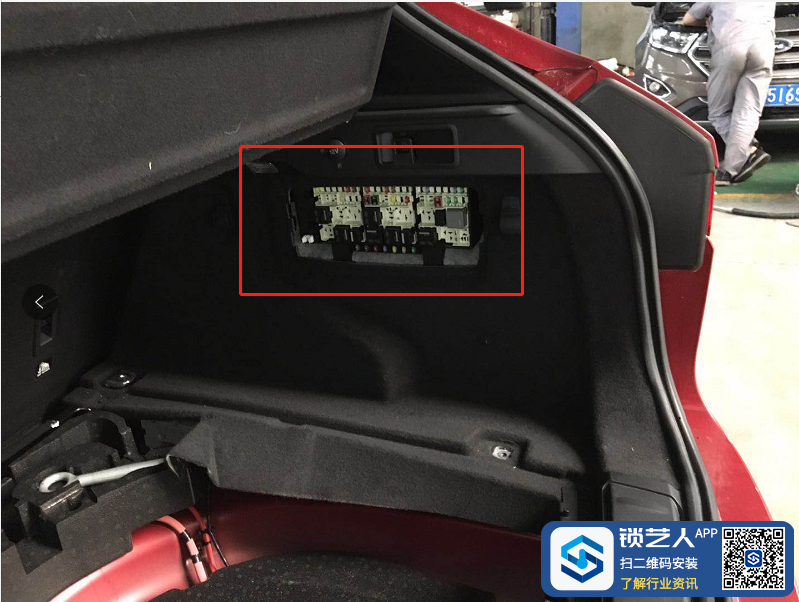

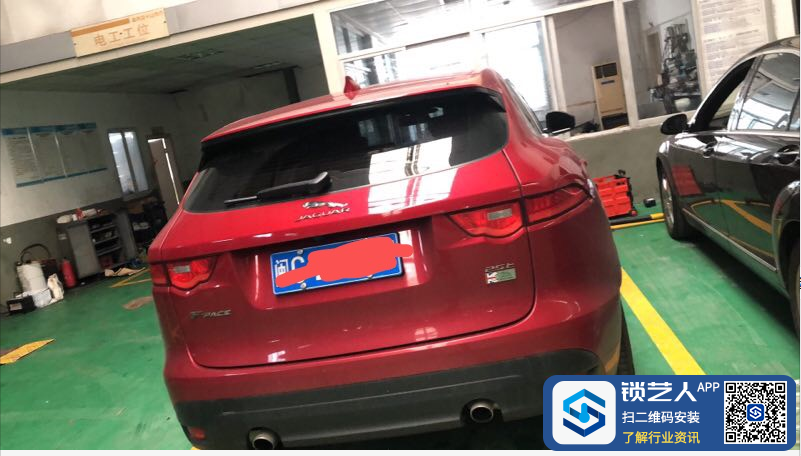

+ V* U# z! |8 y7 t; ^7、18款捷豹F-PACE的KVM位置，在面对后备箱的右侧，保险盒下面，具体如图所示：5 K  |" i2 n% ^- ^. p2 z

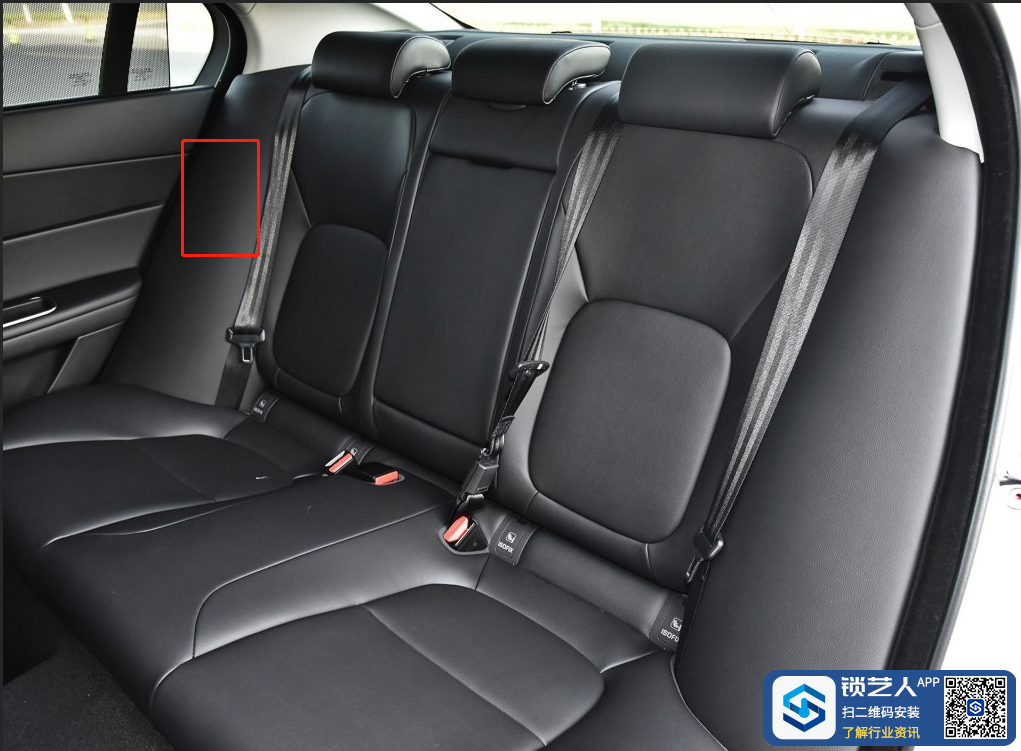

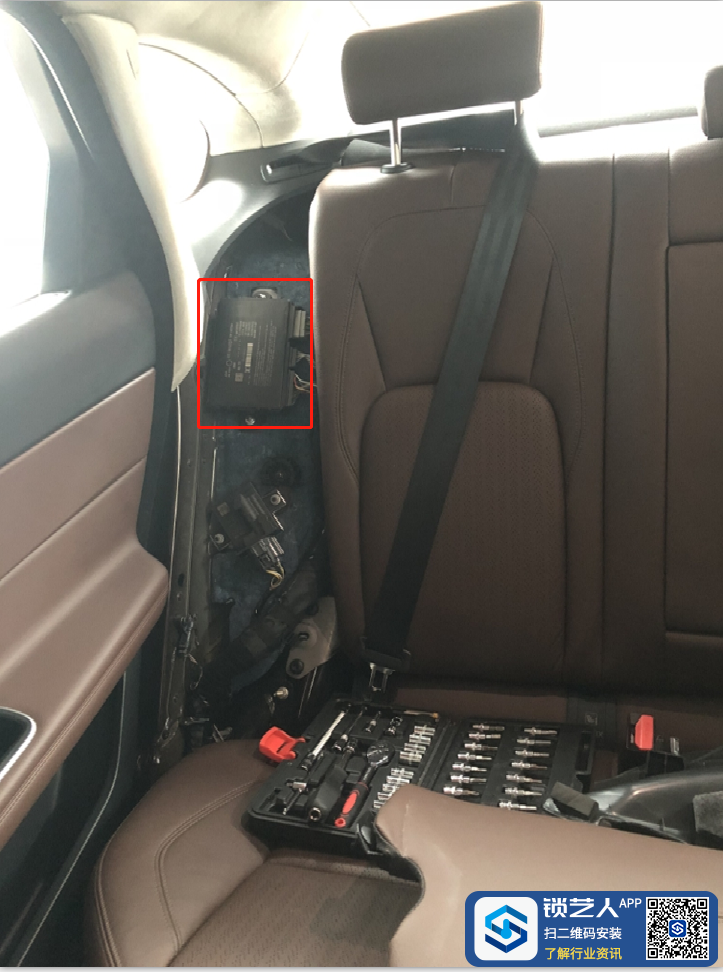

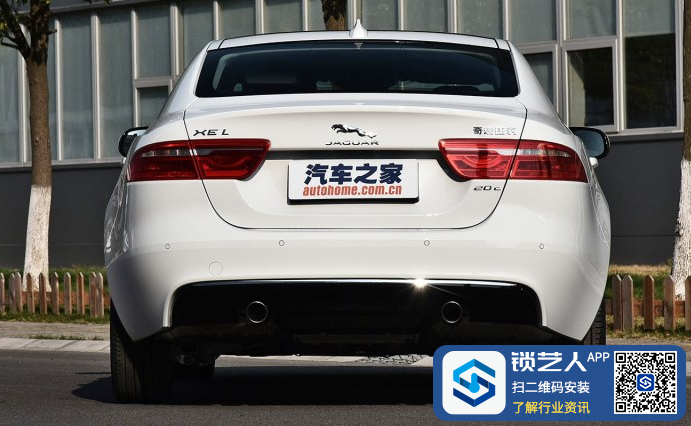

. o& h) O9 @5 ~( U" s9 o 图片18.png 8、18款捷豹XEL的KVM位置：后排副驾驶侧座椅的右手边，具体如图所示：; Z5 j  G3 N- X8 ]1 T, Z: X) j
, p) w2 a' W* Y' F1 F 图片20.png $ l$ c) }0 `4 R" M
8 M/ g0 R/ b, t! ]9 |
