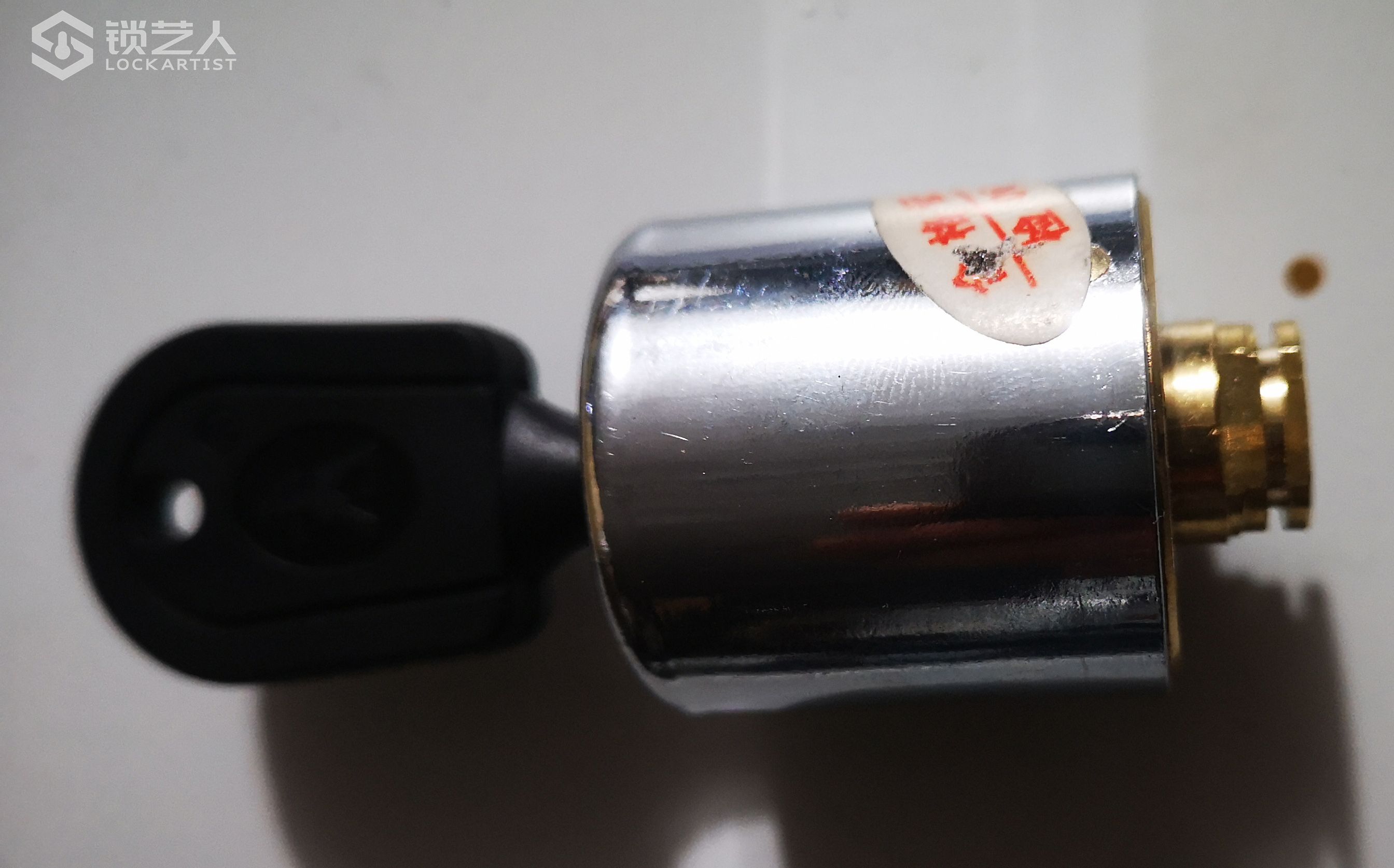

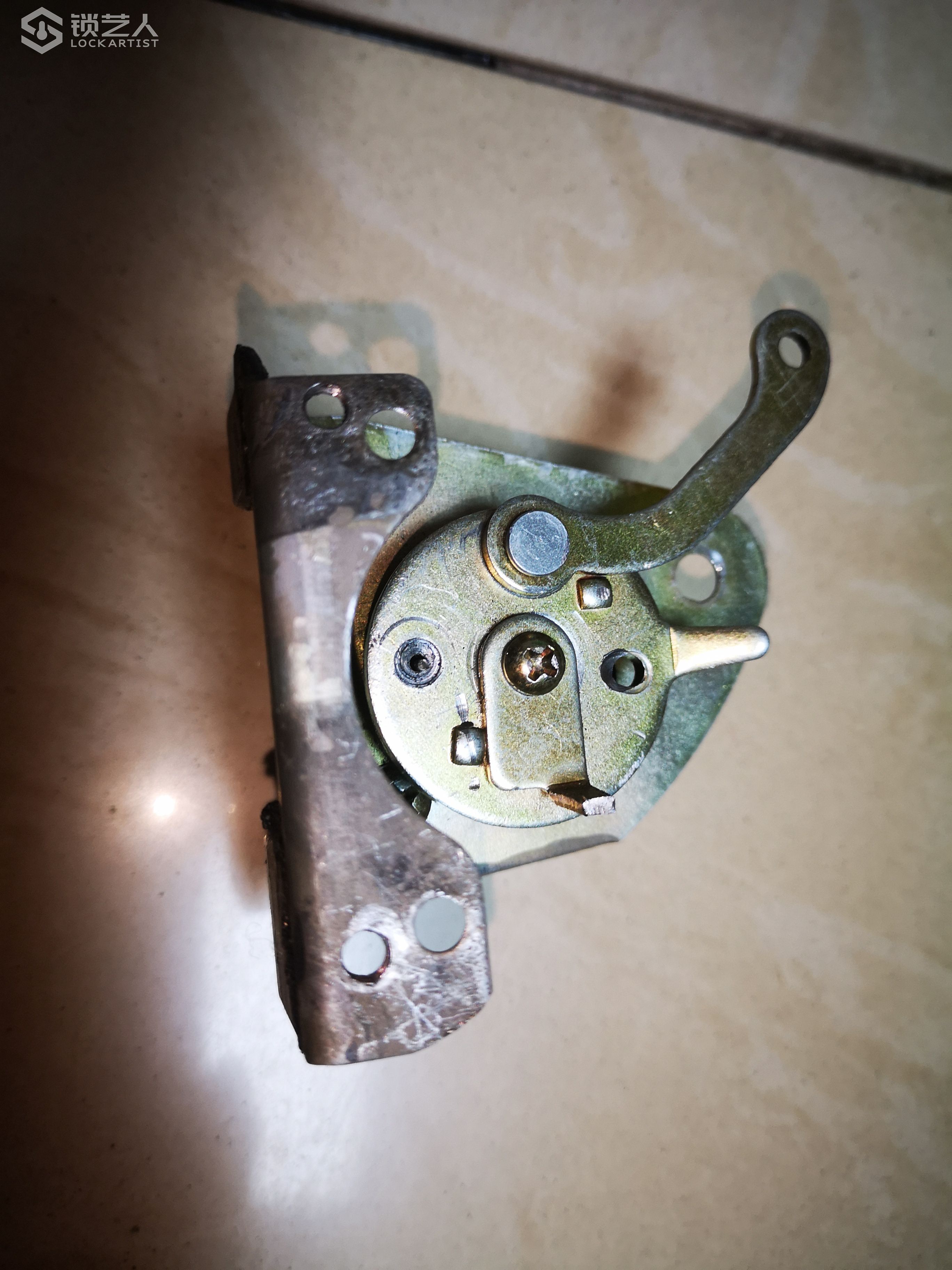

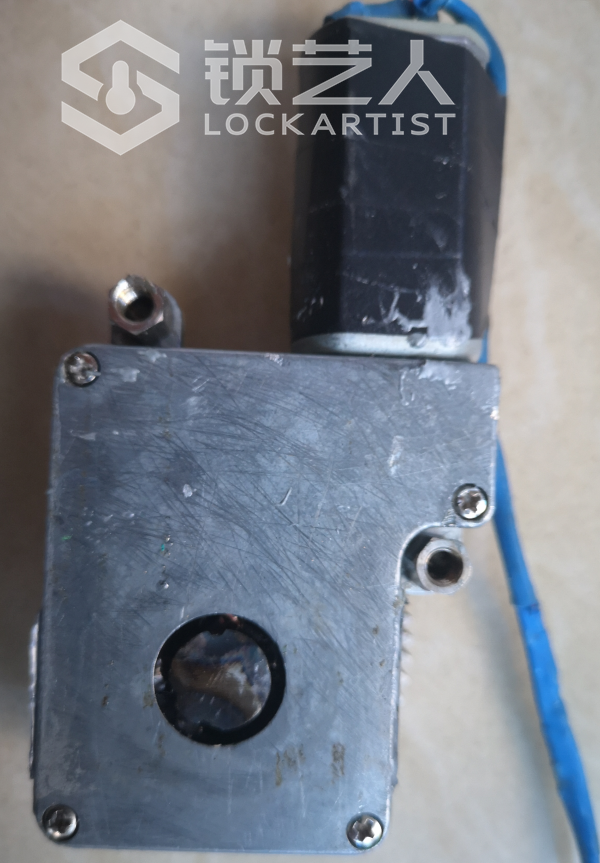

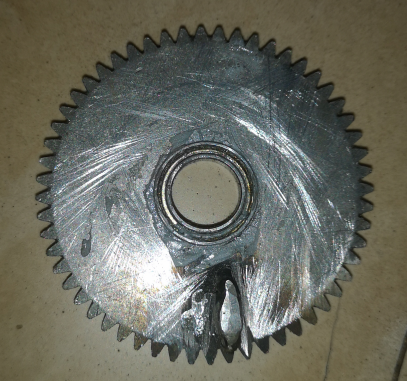

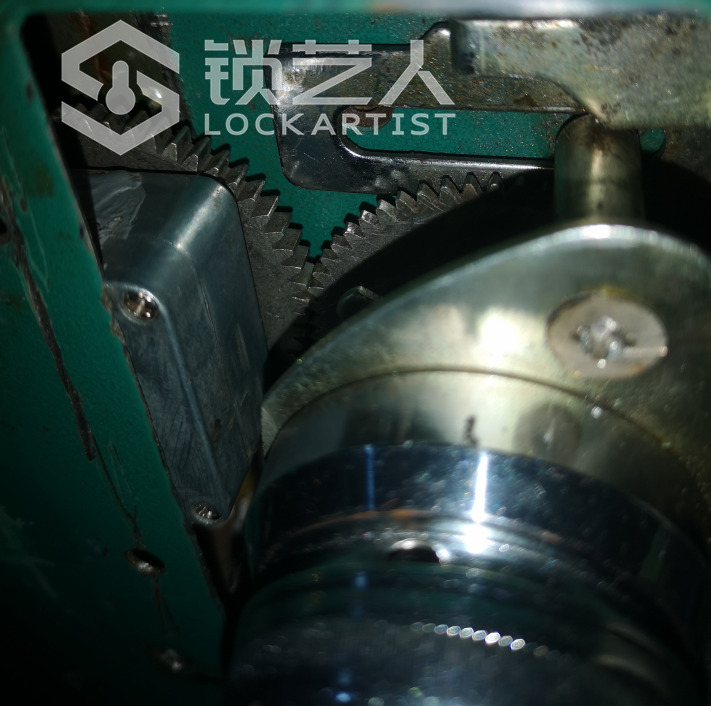

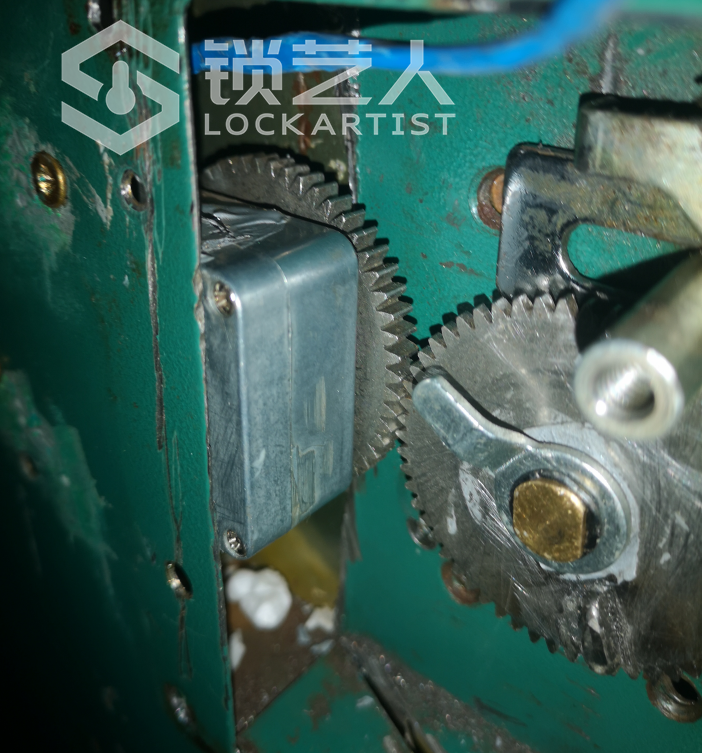

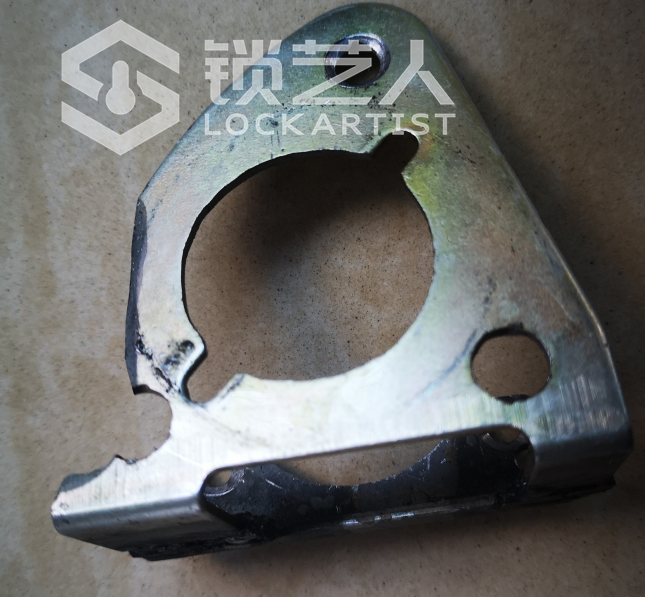

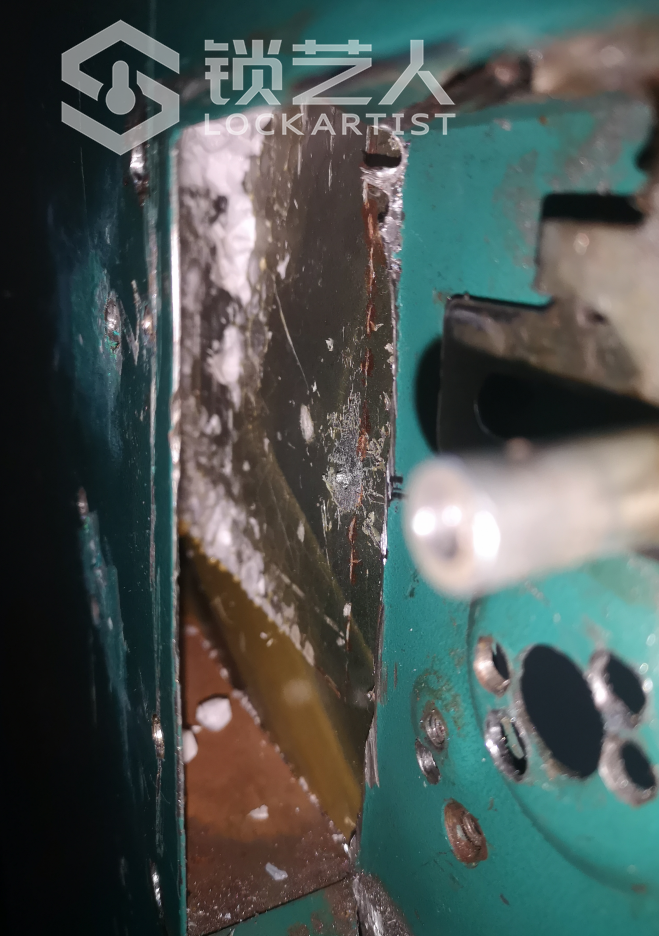

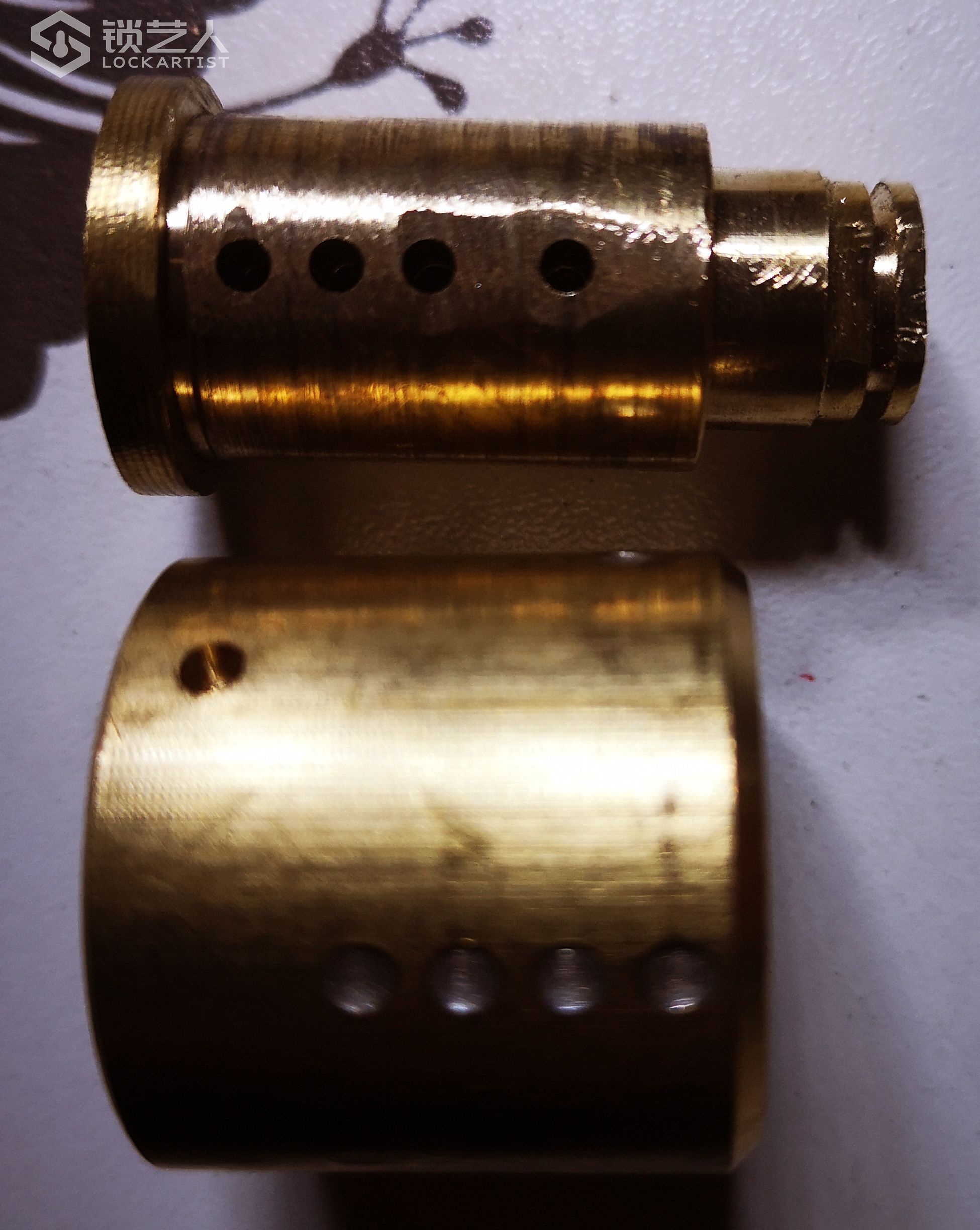

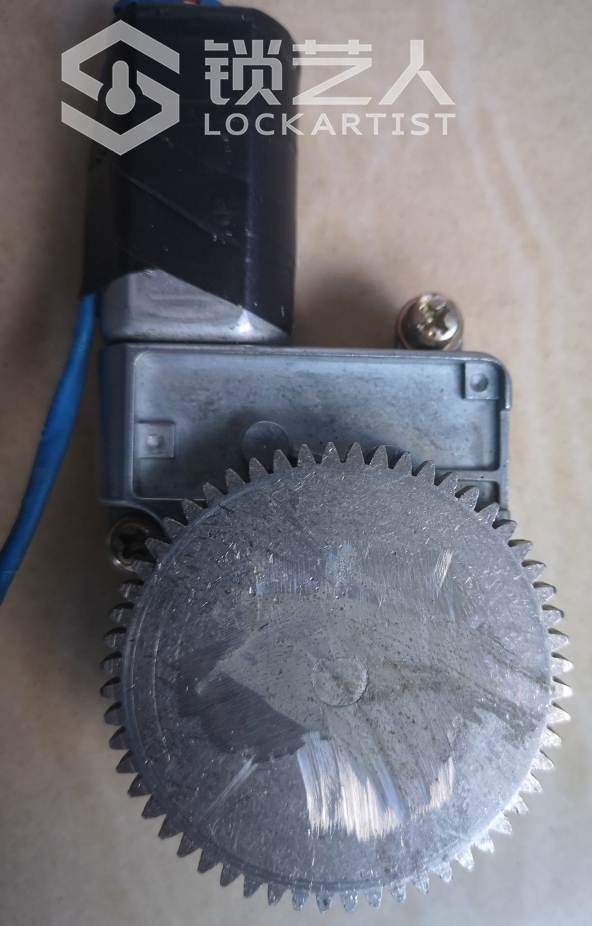

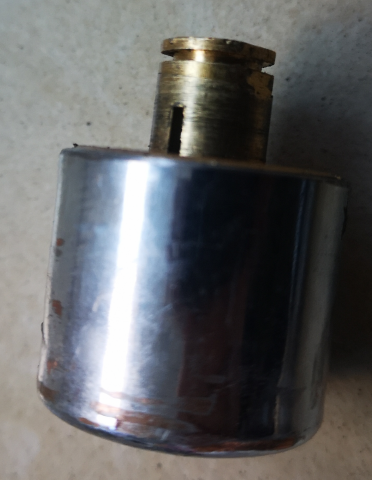

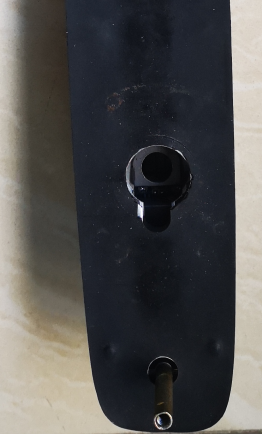

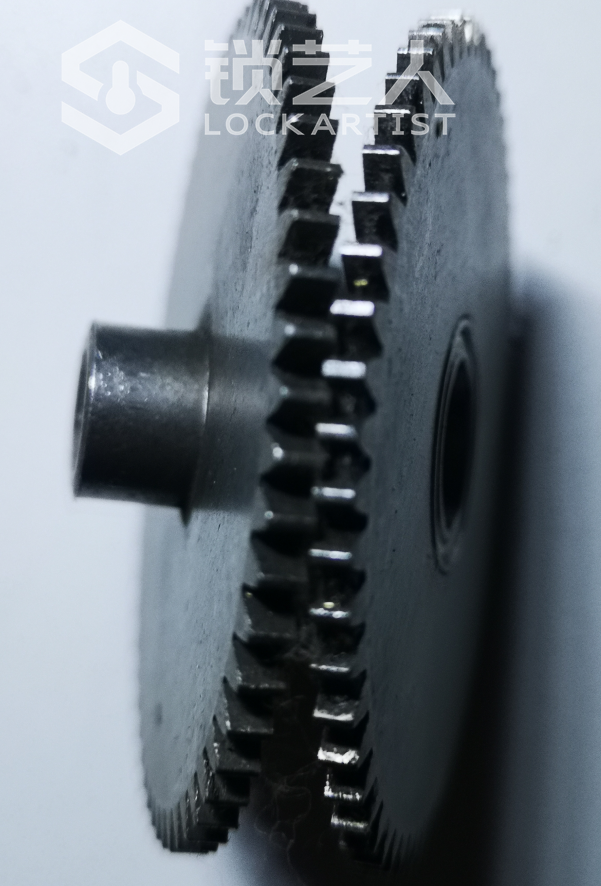

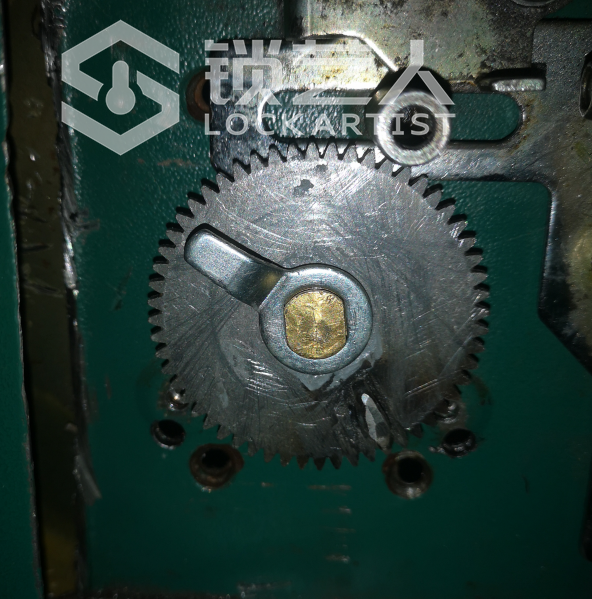

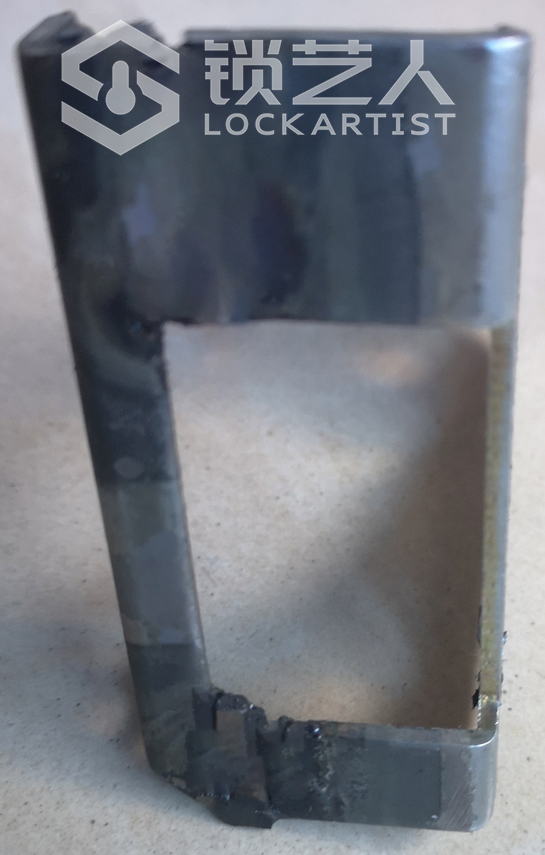

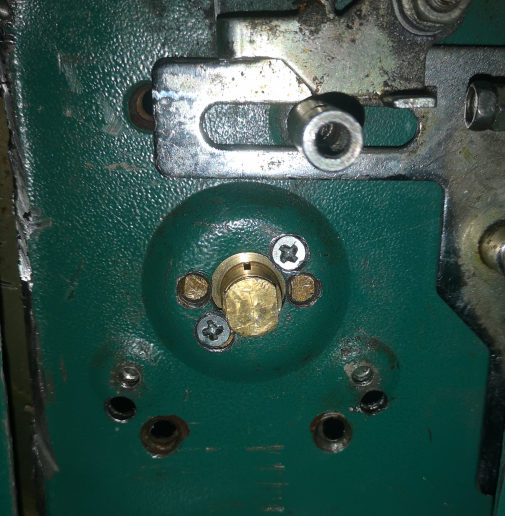

二、具体实施： 1、所需要购置备件清单 全自动指纹锁 1把（普通的大路货，不要锁具一锁芯） 锁芯 1支（王力门专用28mmB级） 锁体 1支（王力门专用，也可不购，用原门的三爪锁体，因要改制，可减少上门时间） 齿轮 2个，1模56齿，厚度：5.6 mm 轴承 1个，18*12*4 双通六角螺柱 2个，M5 10mm 螺丝 若干 导线 若干 2、改装部件及改装方法 A、全自动指纹锁改动 指纹锁室外部份：指纹锁外面部分可拆开为两部分，一部分是金属支架，一部份是操作面板，需要将金属支架的钥匙孔加大到直径30mm，让锁芯能插入指纹锁外面部分。 室内部分是将原减速电机取下，并锯掉下面部分。 B、锁芯改动 原锁芯太短，只有22mm，锁轴露在外面部分只有7mm，要在锁轴上加齿轮，长度不够，需要购28mm锁芯。将锁芯拆开，分别将锁芯外壳，轴套车短5mm，锁芯轴车5mm，直径为12mm的轴芯，再将锁芯装回。 此操作为加装的关键。 C、锁体加工改制 原锁体本来就窄，再加一个5mm的齿轮，就容不下了，必须将锁体加厚，将锁体一边切下，加厚5mm后原样焊上。另外，加装减速电机会占用一点空间，锁体支架的一边要切除一些。原三爪仅保留开门爪，其它天地爪取下。 D、齿轮加工 齿轮的直径57-60mm最好，本例选用57mm的56齿1模齿厚度为5.6mm的成品齿轮2支。将一支用线切割分成齿厚2-3mm齿轮两个，中心钻直径为18mm的孔，焊上凸起，将18*12*4（外径18mm，内径12mm，厚4mm）轴承安上并固定。另外一支没有切割的齿轮装在减速电机上，减速电机要加工一根轴，一头插入减速电机孔，一头插入没有加工的齿轮，焊好，让齿轮与减速电机成为一体。 3、上门改动及安装 拆下原三爪锁具后，在锁具的边上切掉隔离钢板。 安装指纹锁将影响天地钩，因此要拆掉原门天地钩。天钩取下顶轴就可以了，但地钩必须锯掉下面露出门外的三根铁棒，否则掉下就只能将门拆了才能开的后果。 三、安装 1、指纹锁部分安装 根据指纹锁钥匙位置安装室外部分，按固定孔及电线插孔位置打孔。室内部份可根据自己的情况安装。 2、原三爪在锁芯装上齿轮后，里面的两个固定螺丝是很难安装的，必须在没有安装锁芯齿轮之前，将三爪锁体安装好，再从门正面原安装螺丝上面一点打两个孔，取下锁体，在新打孔的锁体位置攻丝。 3、减速电机的安装 从指纹锁室内部分到下减速电机，加上轴和齿轮后，锯掉一个固定桩，另外两个固定桩分别用M5 10mm的双通六角螺柱固定。安装上锁芯、锁芯上齿轮、锁芯上拨杆、卡簧后，将减速电机齿轮与锁芯上齿轮对位，对好位好，定位打孔，用螺丝固定。 3 [' k0 D) k8 _: R
% L3 c# B7 C$ {1 w7 D6 E6 b
% {4 S7 k. }+ K) T! D! S
* s( N- v; g* k H9 q3 c; w

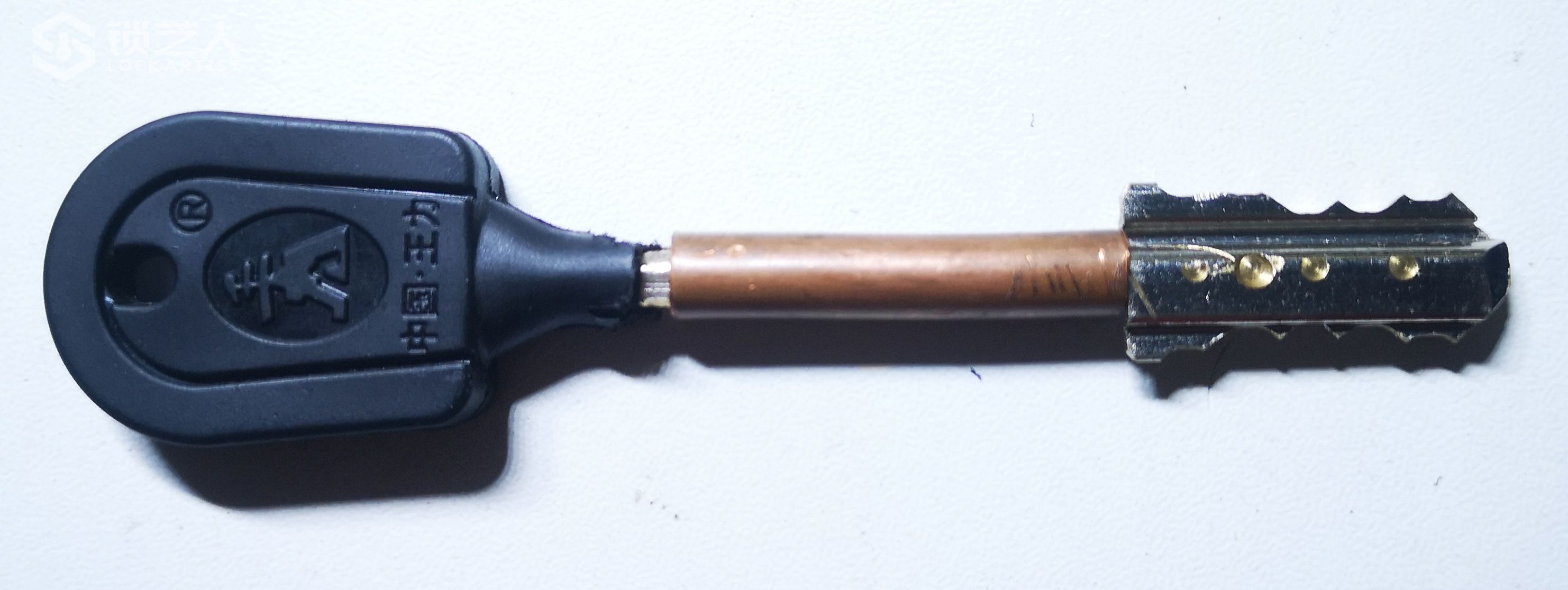

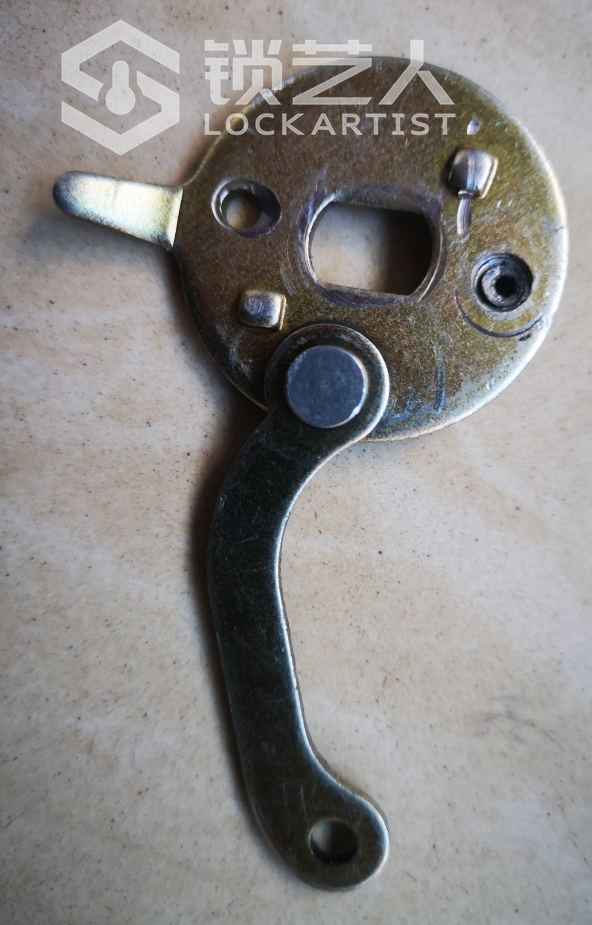

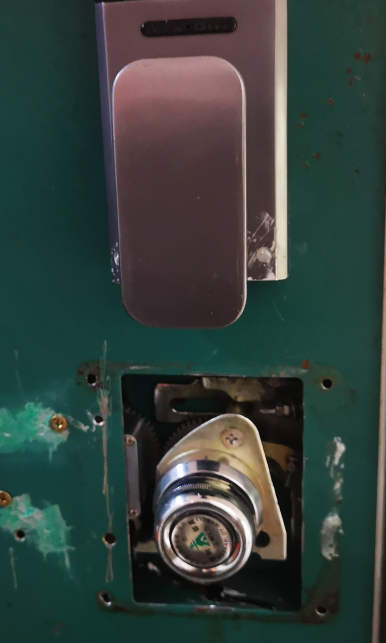

4、装上三爪锁体，三爪锁体已加厚，外固定螺丝杆要垫厚5mm。 另外特别注意：三爪转动拨杆上的螺丝要用胶胶好，如果此螺丝松动，将会开不了门。切记。 5、装上指纹锁门外部分、门内部分，能电试机。 6、钥匙 7、装上内盖，完工。
' P( G6 F8 ^. y* m/ s
四、后记 由于指纹锁开锁转动时间无法设定，担心开锁时电机转动到将门锁打开后卡死，至电流猛增，损坏电路还造成电池不耐用，准备采用定时电路或保护电路，但在试验中发现，当电机堵死电流猛增时，指纹锁自动保护，无输出电流，这样正好解决了这个难题。另外，在指纹锁的设置中，要设置反转0.6秒。
