[安装] 老款王力门无损加装指纹锁详解

  [复制链接]
着迷1 显示全部楼层 发表于 2021-11-5 14:17:39 |阅读模式 打印 上一主题 下一主题 来自: 中国–湖南–益阳 电信
本帖最后由 着迷1 于 2021-11-5 15:37 编辑 5 d* k0 t( I6 H* {: t7 [
+ [4 \; A2 r& W: X* e: X& g2 G
老款王力门无损加装指纹锁后的效果' R; M* t9 L( Y) K: S0 z9 N
效果.mp4 (6.72 MB, 下载次数: 28)
8 j$ z; \1 }) m. o- ?老款王力门,由于使用的用三爪锁体比较特殊,门也只有45mm厚,而锁心距却达到了90mm,要无损安装指纹锁是一件非常难的事。3 E8 b$ |) C4 X+ }* e( b* d
用现在流行的锁具安装,对门及门框的改动非常大也非常难,特别是门里面钢板很难处理,门改动后还留下老痕新印,客户很难满意。

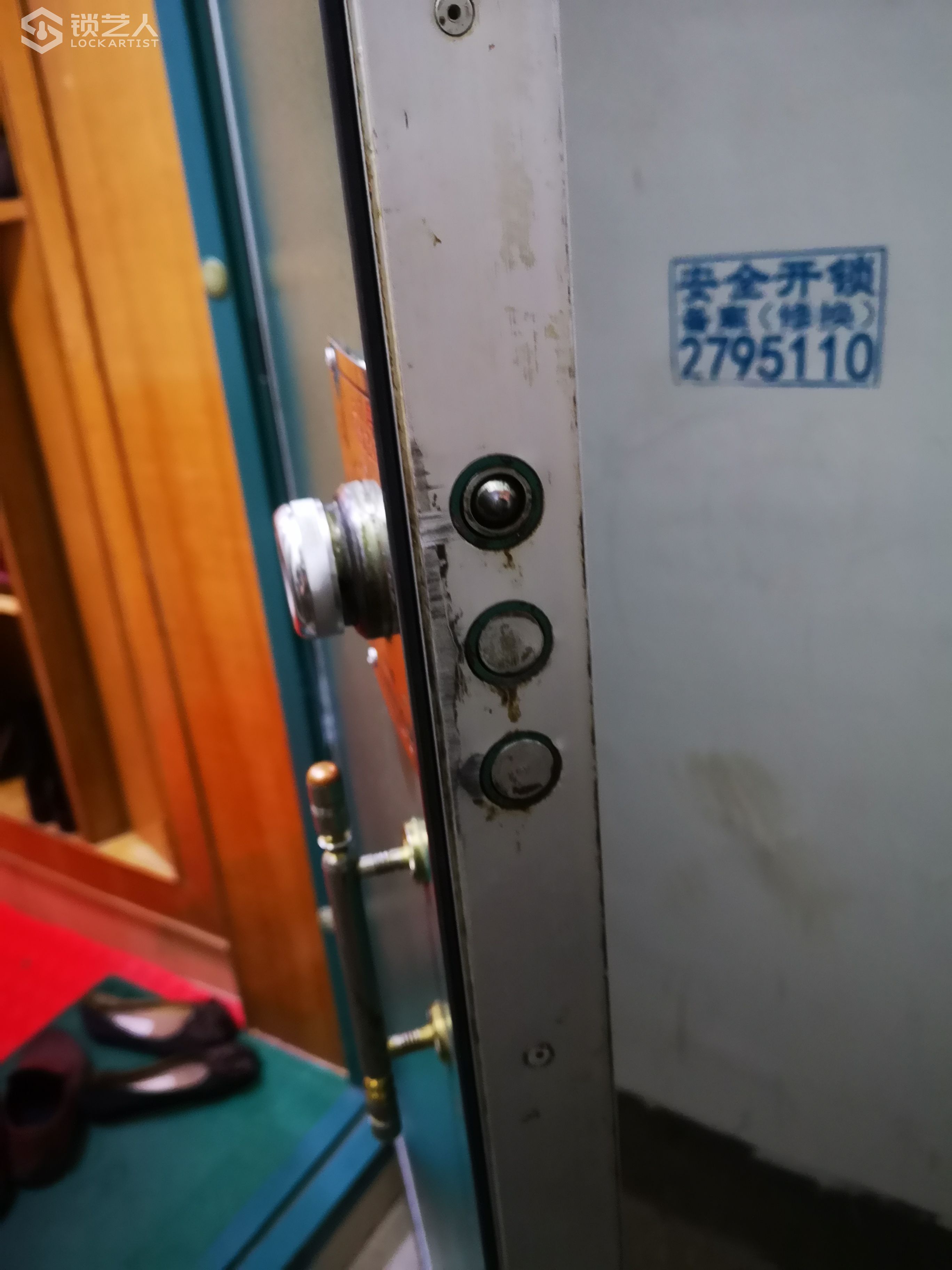

0 M3 s* i5 e/ _/ k5 A如何让这老款王力门用无损地用上指纹锁是件令人头痛的事情,经过试验,终于无损安装上了。原门锁心距达90mm6 x1 S- g' s" ~

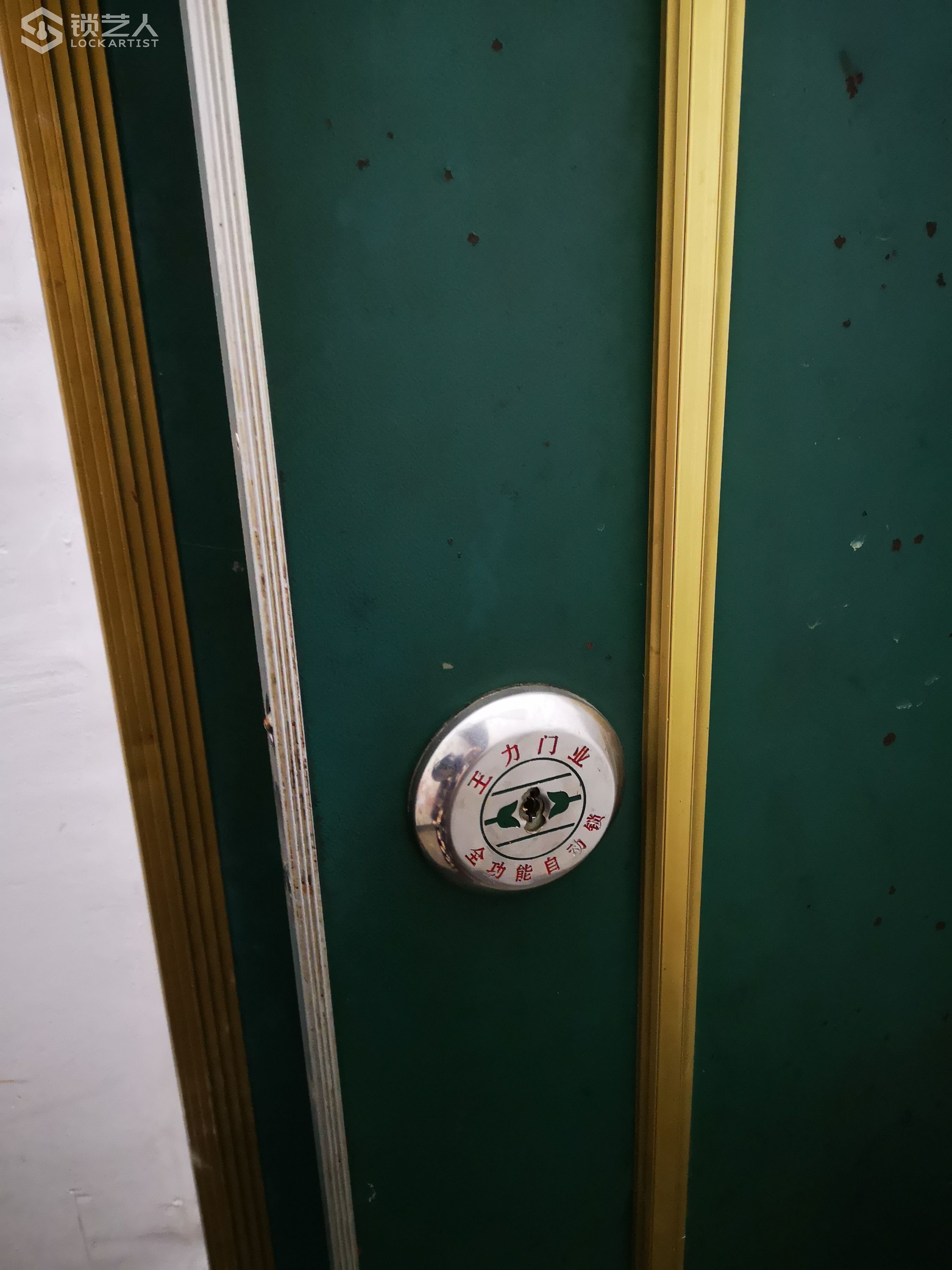

% N. s" a7 |3 l* V用自动锁. N4 S7 c% O9 r. ~, o
2.jpg ; b# ?, T* ]7 @. v* Z/ p* W

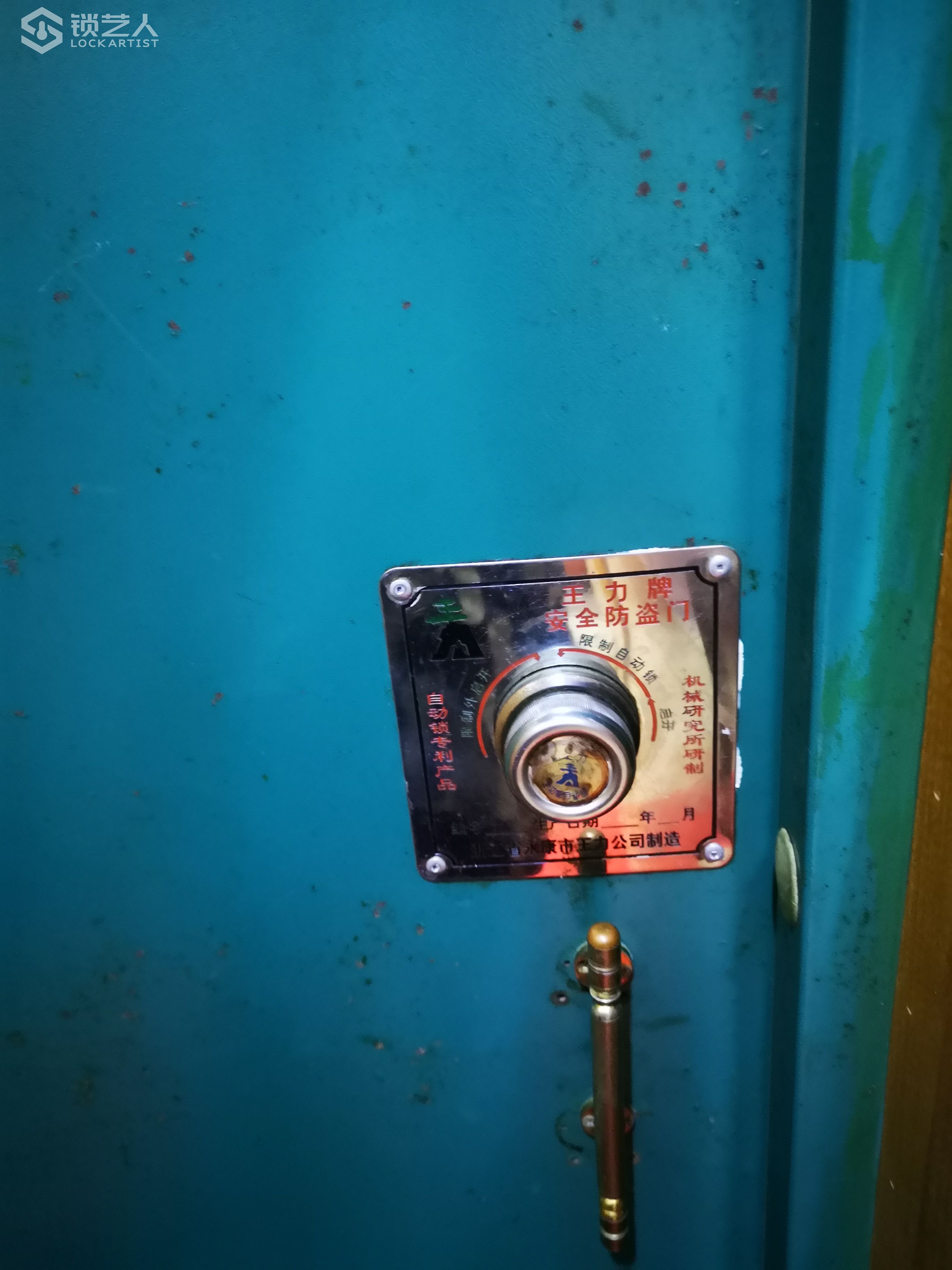

里面开锁为旋扭。
5 X% T/ ]' [8 {5 ~ 3.jpg + C0 @. m5 m) k1 j* Q, R9 u
% E, J1 h3 K+ O4 g
一、加装方案:
8 D, v  W! ?. B+ H5 r7 x& \  o+ L  A先后设置了几种加装的方案,通过试验,都不理想,最后确定下现在使用的方案。本方案为:保留原开内旋扭开门及反锁方案,保留外钥匙开门及反锁方案,另加一套指纹锁开门方案。6 m# {1 n& z+ C6 O& N6 |( w4 t
另加的这一套指纹开锁方案传动部件的设置是关键,通过试验,设置在原锁芯上最为合宜。

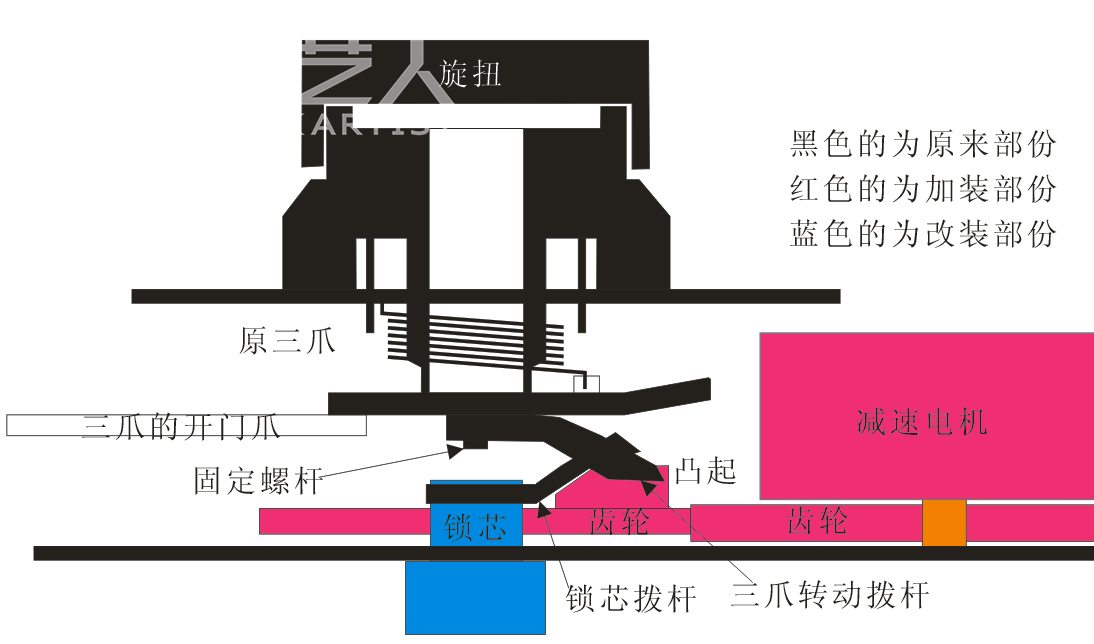

0 |- w/ |" Y% m) i8 L4 L加装的示意图见下:
5 i) O1 d( X# v1 R# B! Q6 } 原理图.png . W1 t8 O4 C6 P; B
将原锁芯轴加长5mm,在轴上加一个带轴承和凸起的齿轮,齿轮由减速电机齿轮带动。4 _% Q* H& d2 H. f& H
当减速电机旋转时,带动锁芯上齿轮转动,齿轮上的凸起带动三爪转动拨杆转动,从而实现开锁。- C: {2 P5 N) G0 R5 L2 P

" d6 L0 ?. k0 f. Y. h  c3 ~7 C& q0 m; k- Q" M7 M% p' _. {# e& k5 k
补充内容 (2021-11-5 16:30):
! \9 `4 z4 A" y4 w. T* h, t( }详细制作图解由于权限问题,传不了图片了。后面有权限时再一步步把图片传上来。
- v5 a% n, [4 w/ s) O6 T' B0 o9 h1 F, |+ }7 p
补充内容 (2021-11-8 07:46):
* ]$ M7 o  h" i3 a( B( g详细制作图解在17楼

精彩评论26

锁$难鐦 来自手机 显示全部楼层 发表于 2021-11-5 15:33:03 来自: LAN
这个很难?加俩铁片贴上不就ok?

点评

  • w6278233
    2021-11-8 11:29
    这师傅说的对,我就这样换的指纹锁
回复 支持 2 反对 0

使用道具 举报

咔呐锁业 来自手机 显示全部楼层 发表于 2021-11-8 07:47:52 来自: LAN
创意是好创意,现在已经出了专用的了

点评

  • 着迷1
    2021-11-8 19:25
    长沙市
    晒晒图片与视频,让我长长见识。 详情 回复
回复 支持 1 反对 0

使用道具 举报

AAA520开锁 来自手机 显示全部楼层 发表于 2021-11-5 15:17:19 来自: LAN
??????????
回复 支持 反对

使用道具 举报

摩卡 来自手机 显示全部楼层 发表于 2021-11-5 15:35:37 来自: LAN
有自动锁样子的指纹锁
回复 支持 反对

使用道具 举报

黄昆 来自手机 显示全部楼层 发表于 2021-11-5 15:43:40 来自: LAN
啥意思哦????????
回复 支持 反对

使用道具 举报

着迷1 显示全部楼层 发表于 2021-11-5 15:59:29 来自: 中国–湖南–益阳 电信
本帖最后由 着迷1 于 2021-11-5 17:13 编辑 * s) ^! L/ @9 o7 X7 Q# z

. |' y4 P1 ]2 g二、具体实施:" u1 ~* h! B/ ]% ~1 N' V
1、改动除门外的其它部件
. A; ^+ M7 w, o9 m2 ^A、锁芯的改动,是成败的关键。+ g7 f1 \9 _8 z9 R5 K

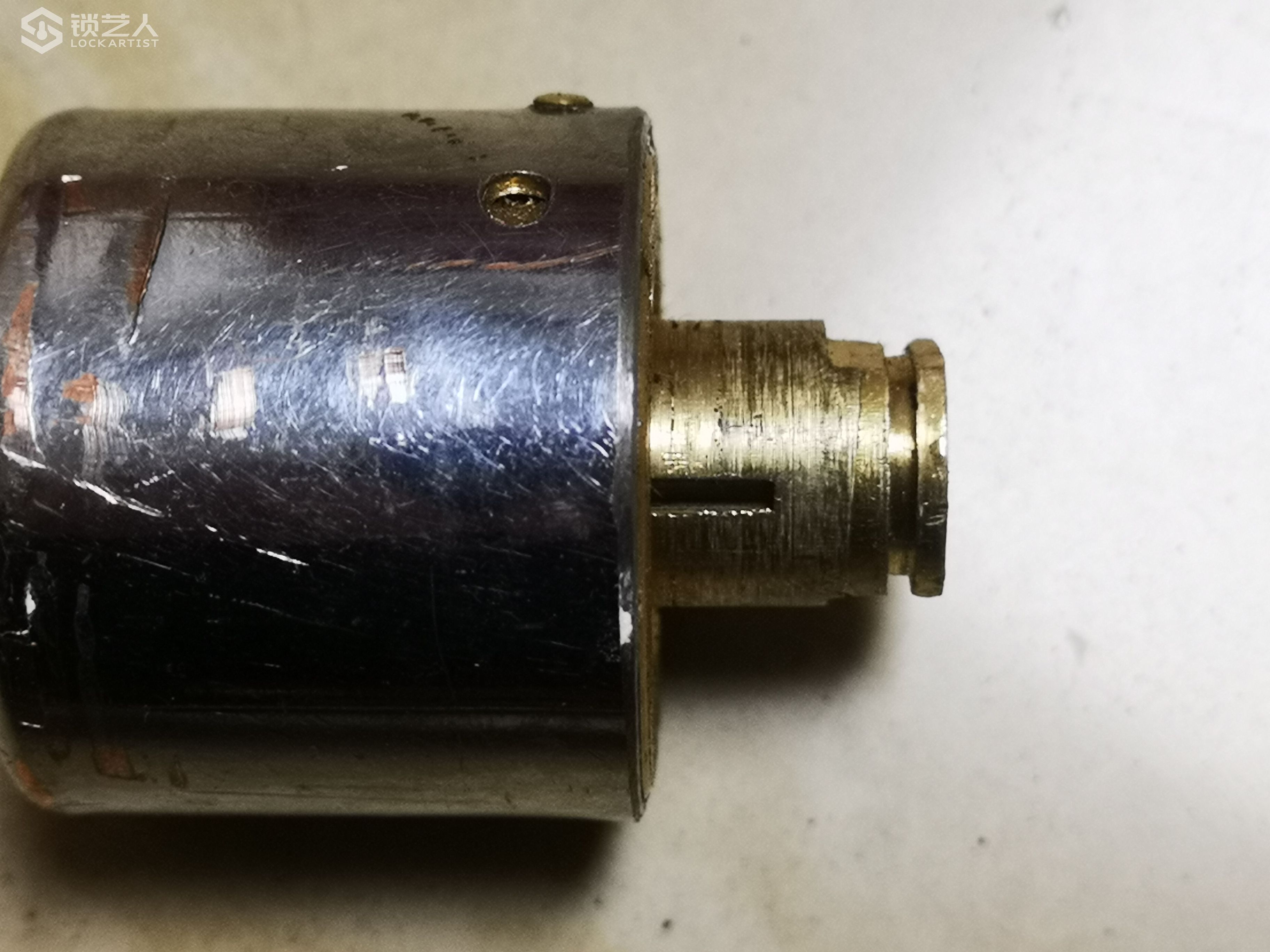

要将原长度只有7mm的锁芯轴加长5mm,是一件非常难的事情

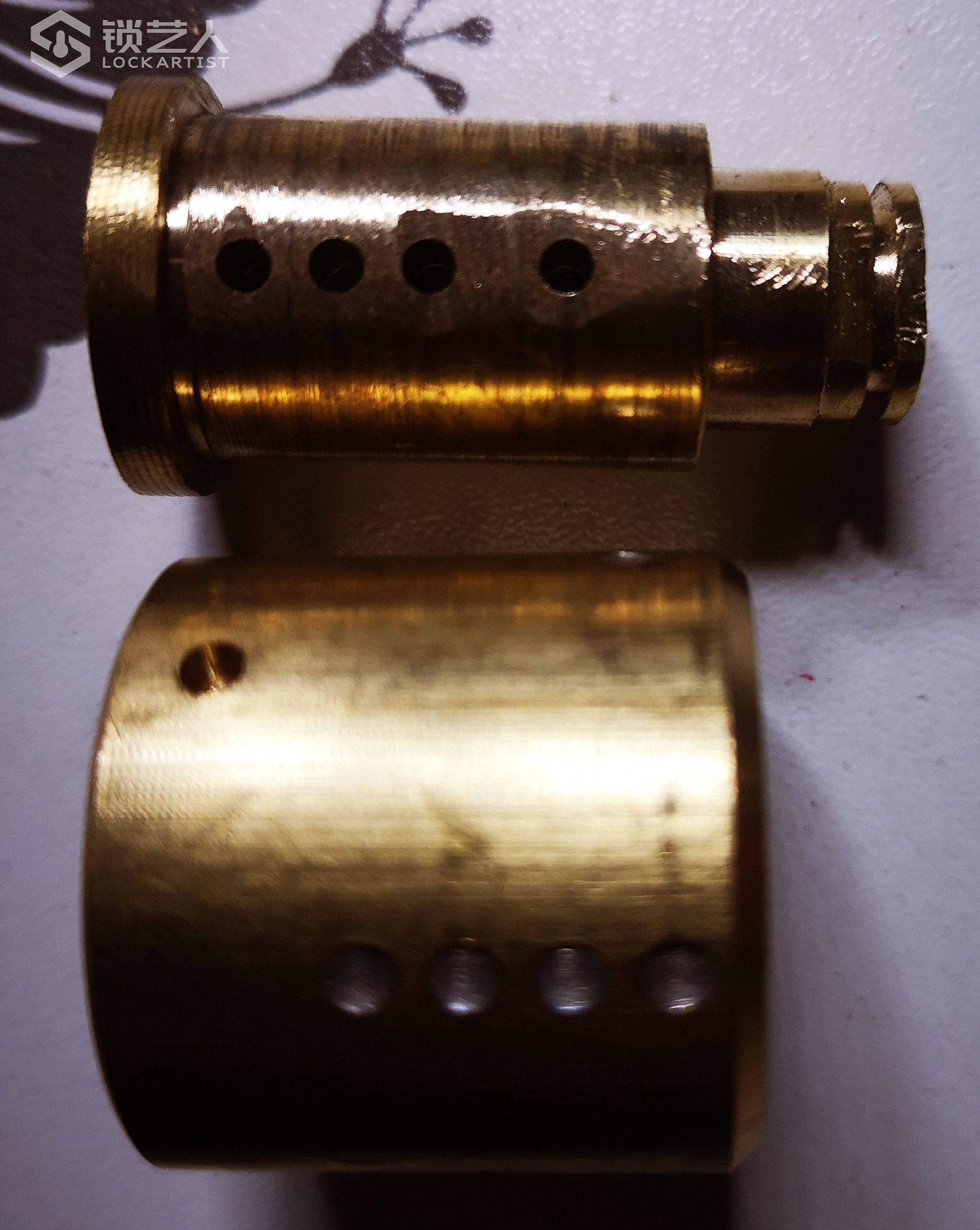

0 ]( {- B4 A1 c/ O9 {6 b1 L原门为22mm锁芯,购一支28mm锁芯,取下加工,可完美解决问题,加工的轴前端直径为12mm.7 V' o  Y) f0 G, Z* u) Q: Y8 y' P5 [
; h' I% J- \4 e5 S# W IMG_20210416_210155.jpg + }# P2 @/ e) d6 m9 l0 _, U* f
至于装配,自己动手吧
" {# Q6 F: U1 o- G* E6 x5 r/ {. g
1 k6 b' w. R3 h, }B、转动齿轮$ c; D! M" D& M& `% s4 r* D1 c! b

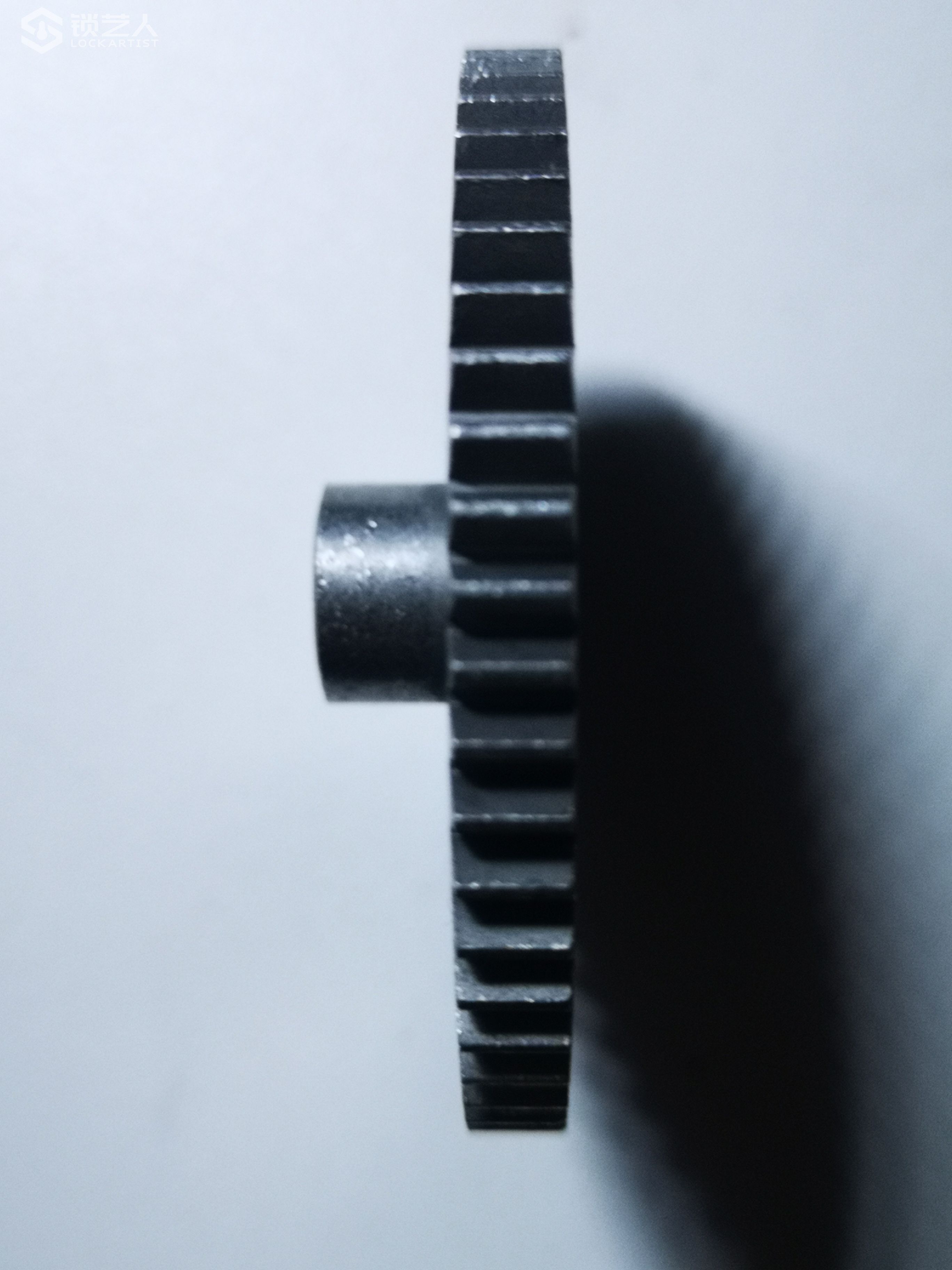

TB上购的1模56齿齿轮,这齿轮太厚,只能加工切为2个,厚度4-5mm的
2 G# C; g4 u8 j3 n IMG_20210317_172611.jpg
2 D  v) x1 D8 b" n4 R/ I. F* f9 M5 O

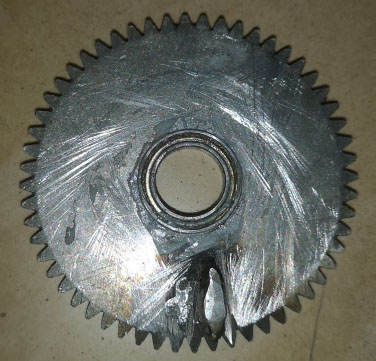

- ]- {7 H1 t+ \+ d; I1 @齿轮再加工,中心开孔为18mm,安装上一个18*12*4mm的轴承,可加胶固定。
! ]2 @  l; E9 D( u在齿轮上焊接一个凸起。 齿轮 拷贝.jpg - ]# ?5 m5 P# H$ O" Q! x. e# O
8 ^8 _! q+ A+ g

* _) u4 a! s( s今天已不能传图了,明天再上详细方案。
  G9 `7 C- t4 `1 J; M* h  I8 u5 [; `$ V( w6 g) e
! @' [7 _5 t4 U" c
9 X2 S+ j- i, [. B/ b( _; C' w
" S, O7 G& ?9 O& u5 H% V% y) N" k
回复 支持 反对

使用道具 举报

夏邑县罗氏开锁 来自手机 显示全部楼层 发表于 2021-11-5 15:59:30 来自: LAN
没有一张实物图来的实惠
回复 支持 反对

使用道具 举报

xb47 来自手机 显示全部楼层 发表于 2021-11-5 16:01:36 来自: LAN
看不懂????????
回复 支持 反对

使用道具 举报

着迷1 显示全部楼层 发表于 2021-11-5 16:06:44 来自: 中国–湖南–益阳 电信
可息没有编辑完成就不能传图片了。
回复 支持 反对

使用道具 举报

田王中 来自手机 显示全部楼层 发表于 2021-11-5 16:53:37 来自: LAN
这个我装了好多了
回复 支持 反对

使用道具 举报

丹阳范氏开锁 来自手机 显示全部楼层 发表于 2021-11-5 17:34:26 来自: LAN
盖不住的洞弄两个铁皮搞上去就好了   就是麻烦一点
回复 支持 反对

使用道具 举报

面具 来自手机 显示全部楼层 发表于 2021-11-5 22:19:55 来自: LAN
看着挺麻烦啊!!我几年没见到过这种老门了
回复 支持 反对

使用道具 举报

BI3NRS 来自手机 显示全部楼层 发表于 2021-11-6 05:31:35 来自: LAN
学习一下,感谢分享
回复 支持 反对

使用道具 举报

小白饼 来自手机 显示全部楼层 发表于 2021-11-6 19:10:55 来自: LAN
王力专用指纹锁体
回复 支持 反对

使用道具 举报

面具 来自手机 显示全部楼层 发表于 2021-11-7 21:09:36 来自: LAN
学习一切能学的,充实自己,学无止境
