[操作教程] 使用道通MX808IM做大众朗逸仪表更换—枫河谷解析

  [复制链接]
枫河谷 显示全部楼层 发表于 2018-9-13 09:27:05 |阅读模式 打印 上一主题 下一主题 来自: 中国–广东–深圳 电信
操作步骤:
1.使用MX808IM与车辆连接(注意:做大众、奥迪系列车型的防盗匹配需连接网络)

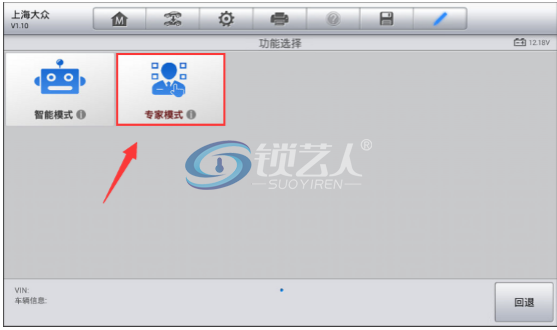

2.选择“专家模式”进入车型(注意:更换防盗部件需要进入专家模式)

" l( a9 s/ l2 e9 m& \  O 1.png
( c, ]7 d  B- t+ X4 V

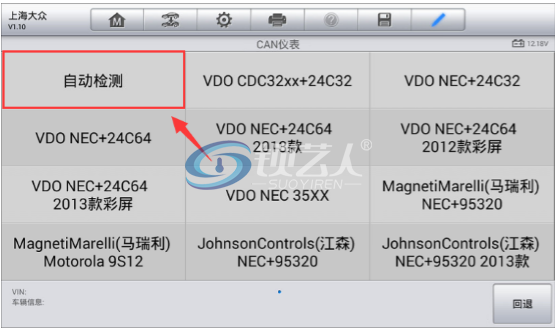

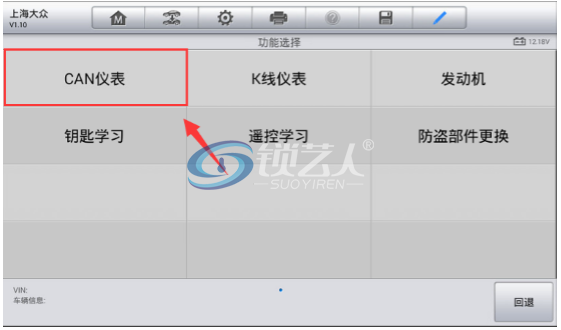

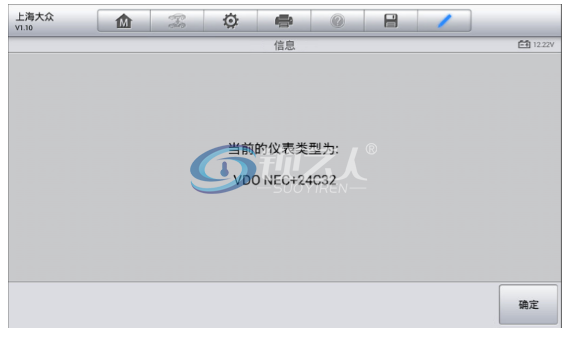

3.选择“CAN仪表”,使用“自动检测”功能读取当前的仪表类型(注意:此时车上装的是旧的仪表)
; n, b" C" f/ F9 h
2.png , `; u  I/ Z0 _7 C
3.png 5 G" z" d" h2 ~0 ]( f
4.png ! o, ?; o2 }/ z" ?" n

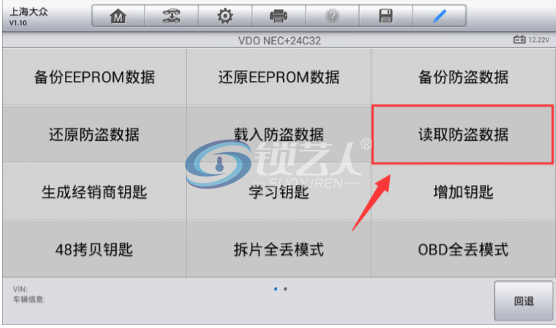

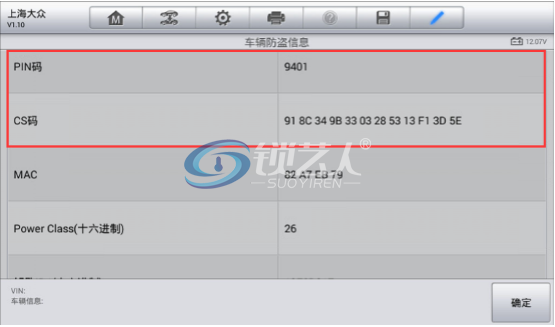

4.选择“读取防盗数据”功能读取原车的防盗数据,注意记录下PIN码以及CS码(注意:为防止原车的防盗数据丢失,请先备份防盗数据)
! b# T' x8 q8 u1 H' u
5.png ' u3 a& Z; }) }3 g3 b! X
: W5 n: U. t5 e) {

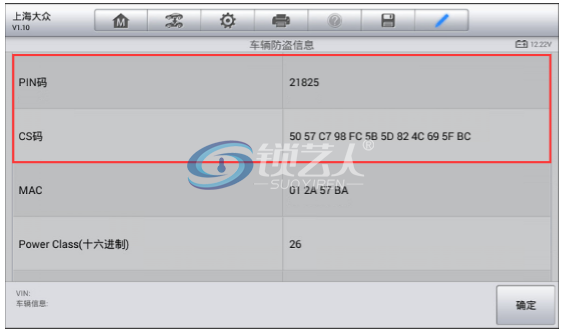

5.关闭钥匙,将旧的仪表从车上拆下,换上全新的与原车型号相同仪表,打开点火开关,用读取旧仪表防盗数据的方法读取全新仪表的防盗数据,并记录下PIN码与CS

9 x  N$ n8 f/ h+ U( z
: h0 n! ?7 R0 w* F

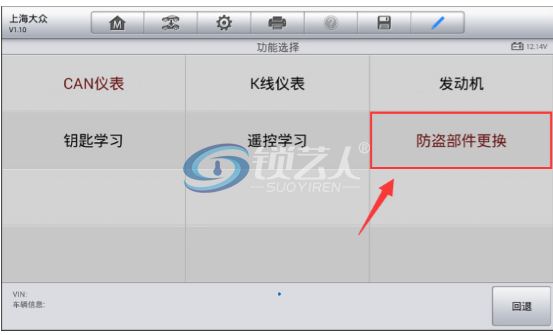

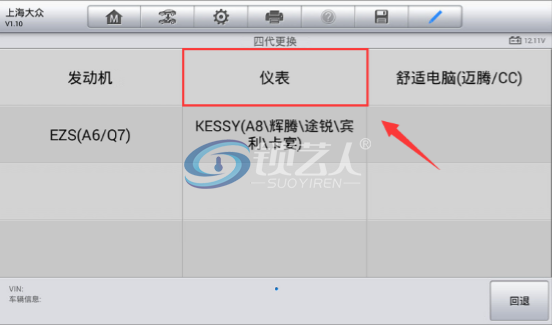

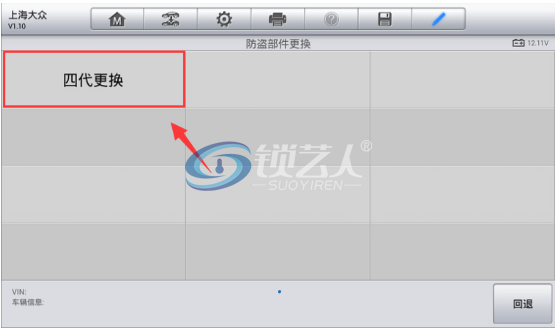

6. 执行“防盗部件更换”功能,选择“仪表”

+ c% M8 y# d3 ]! e 8.png , ]% P3 U2 h! d3 y
9.png " Y! l- O" f3 Q% t5 Q: p
10.png ) f* X  d" _% O

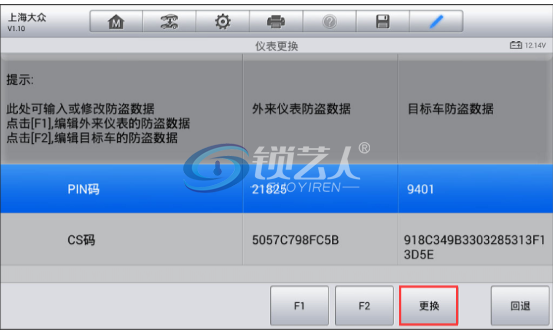

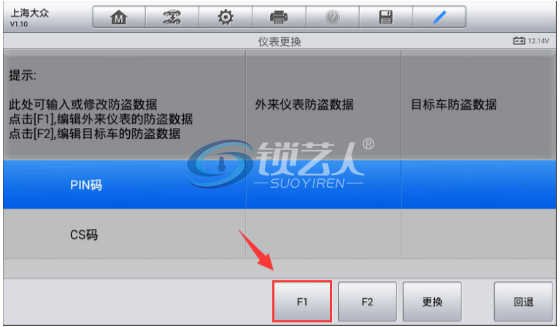

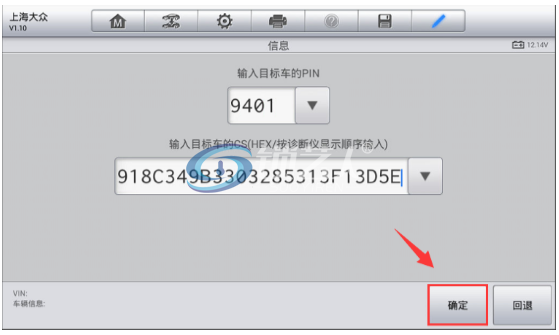

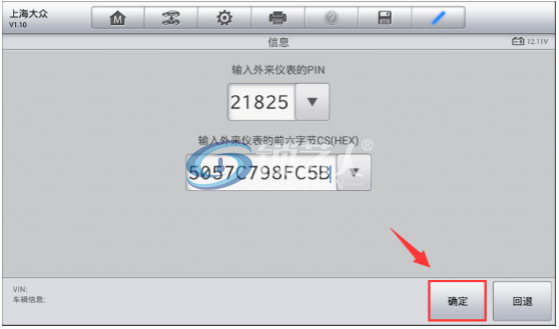

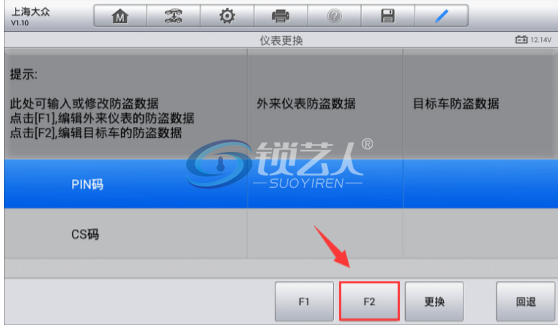

7.进入仪表更换功能,点击“FI”输入新仪表读取到的PIN码以及CS码,点击“F2”输入旧仪表读取的PIN码以及CS
(注意:目前只支持非智能钥匙的仪表更换;外来仪表防盗数据要求较低,只需输入前6字节的CS码,目标车原仪表防盗数据要求较高,需要输入完整的12字节CS
: g7 V- K5 F  q2 o( Q: x( f  `
8 j+ M8 w& h) Y9 t1 q! U 12.png
" V5 D1 f/ ^. J8 l8 k 13.png - e7 l$ c. s" q; c8 d+ z; Q) L+ ]
& {) y: T6 N9 b$ L/ S- B

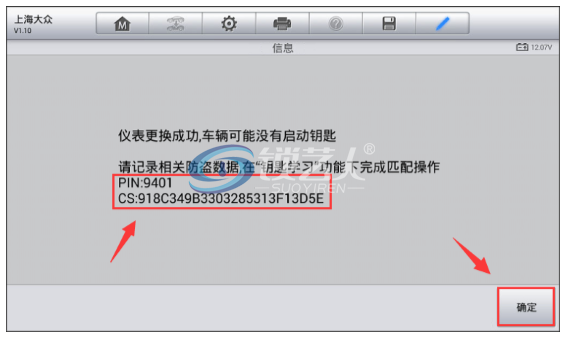

8.确认两组防盗数据都输入无误之后,点击“更换”开始匹配,直至屏幕显示“仪表更换成功”。更换完仪表,原车钥匙可能无法着车,请记录下屏幕显示的防盗数据,在“钥匙学习”功能下重新匹配钥匙。
% m, E3 V( V  b4 s$ I4 I! ^
15.png $ o5 z5 Q( T) h) h3 `/ ~. m
16.png * o: Q$ [6 I2 G1 f' s6 @. k9 E

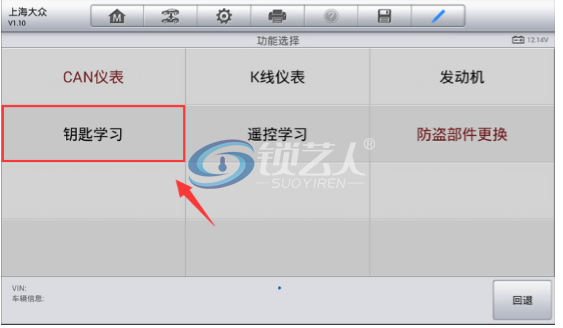

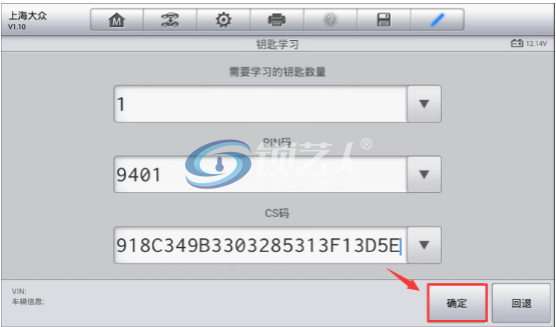

9.进入“钥匙学习”功能,输入需要匹配的钥匙数量以及记录下的PIN码、CS码,点击“确定”开始钥匙匹配

3 p9 d2 [/ R' S7 c1 _) T 17.png
+ H, ^, c# v  F9 a3 b/ Y% x* t 18.png ( C5 Q$ I. r, Z/ \# l

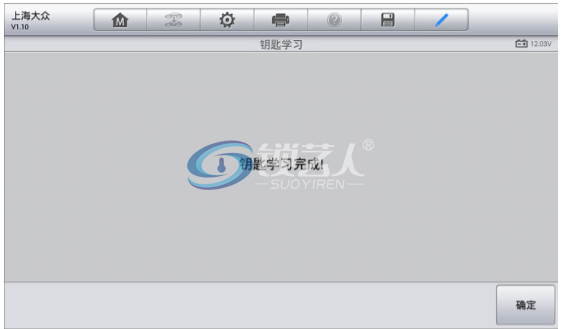

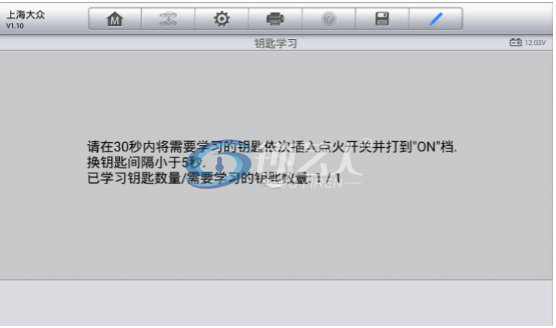

10.按照屏幕提示将需要匹配的钥匙依次插入钥匙孔并打到“ON”档,直接提示钥匙学习完成。使用匹配好的钥匙,可& j  E# S2 g5 H
以正常着车,钥匙功能正常,仪表功能正常,故障排除。
* Q- j  l  @' F+ K, K" C* \' o8 S/ h
/ k( j, l5 p# k/ @ 20.png 1 }1 _+ w5 N7 E" H
