2010年奔驰E200（W212）半智能钥匙更换原厂方向柱锁模块

显示全部楼层

注：此方法适用与W204/W207/W212/W169（NEC）/W209（Motorola）

其W204/W207/W212连接方法一样；W169（NEC）和W209（Motorola）不一样

具体操作步骤：

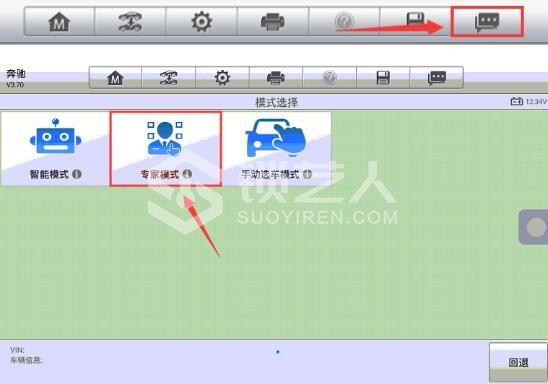

1.使用MX808IM与车辆连接，选择【奔驰】、选择【专家模式】、设备将自动读取车辆信息。

（注：如遇到问题请点击右上角记录框上传数据反馈给售后、功能成功则不需上传数据）

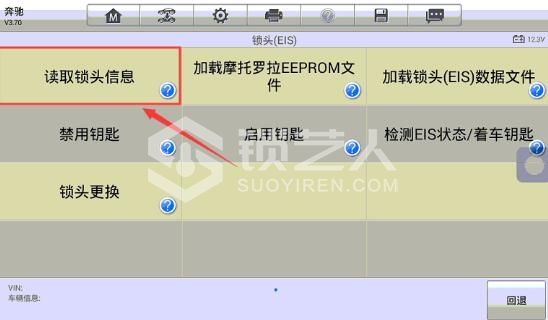

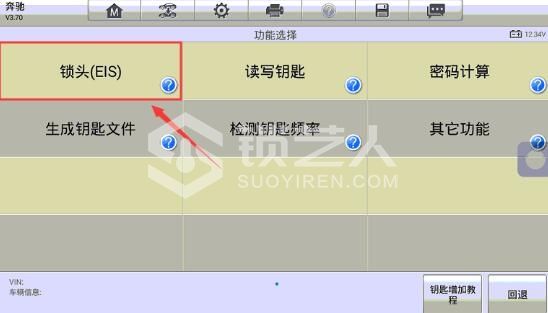

2.选择【锁头（EIS）】、【读取锁头信息】。

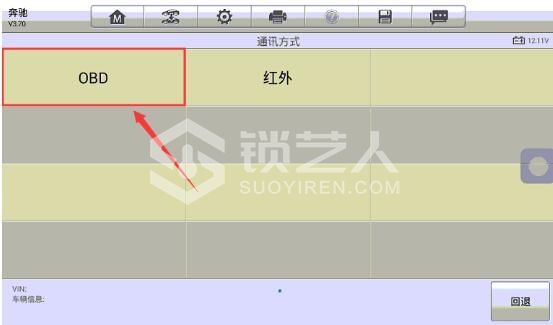

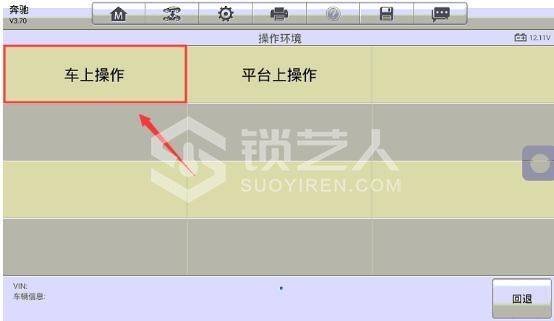

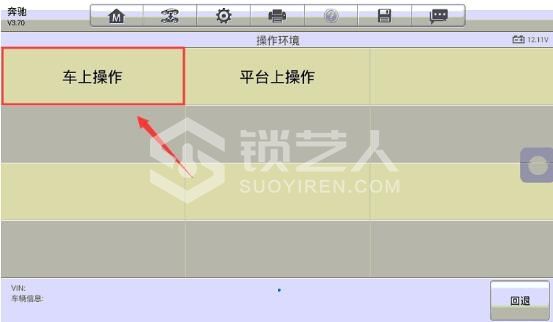

3.选择【OBD】、【车上操作】。

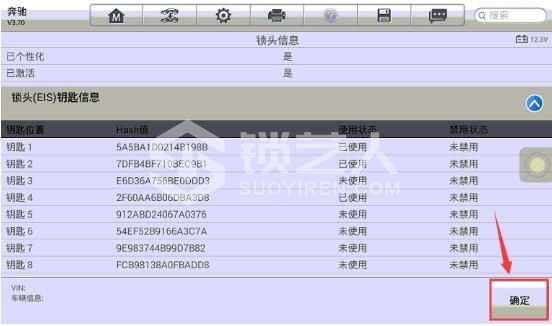

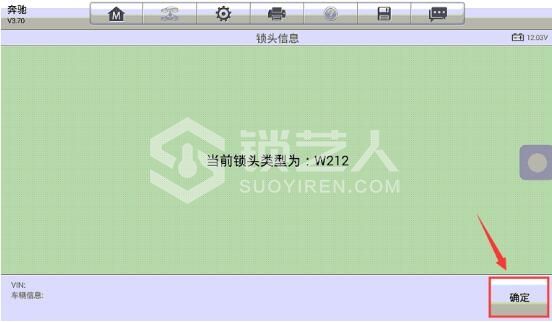

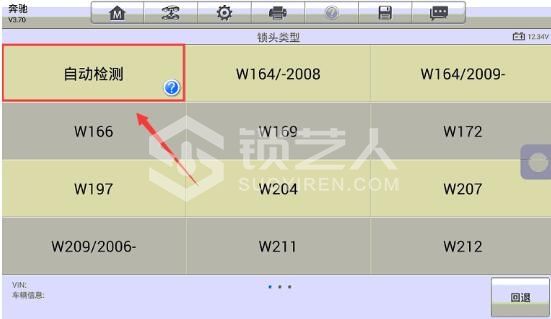

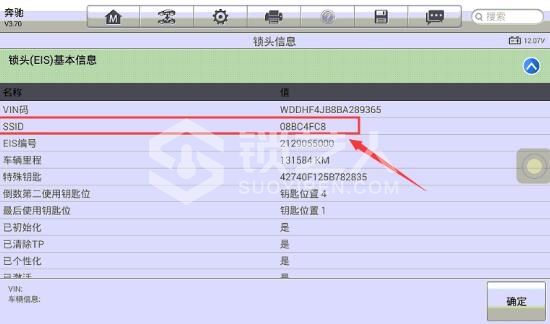

4.选择【自动检测】当前锁头类型为：W212，点【确定】读取到锁头信息，并将原车的SSID（08BC4FC8）截屏或者拍照记录，后面更换方向锁时需要。

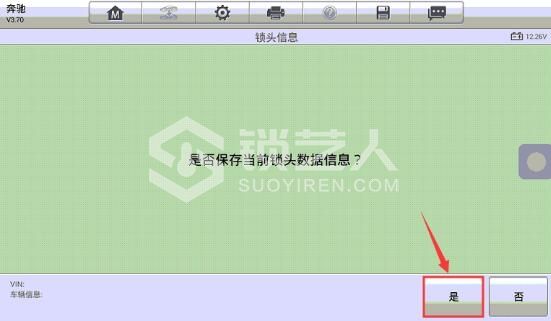

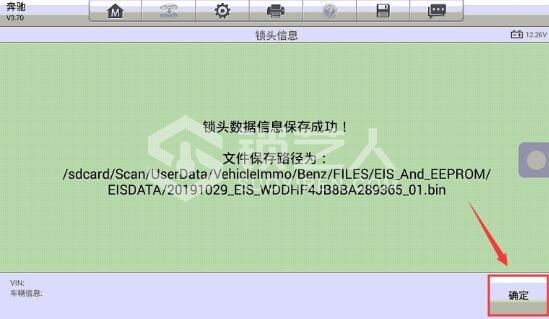

5.点【是】保存当前锁头数据信息。（注：有必要的话可以将文件保存截屏或拍照记录。）

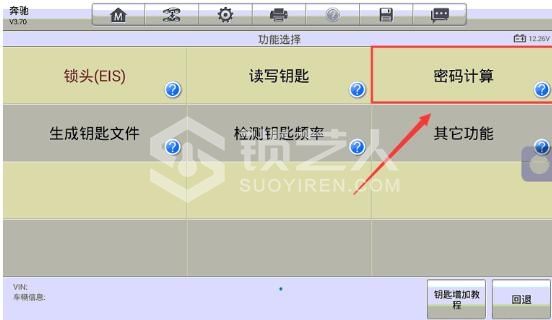

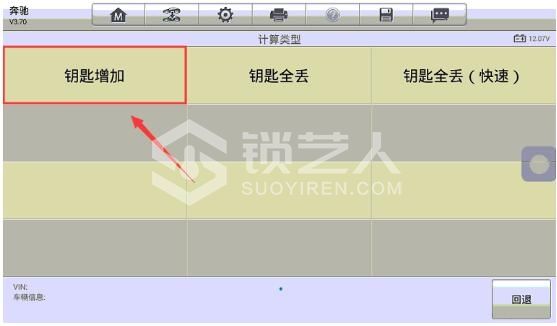

6.选择【密码计算】、【钥匙增加】。

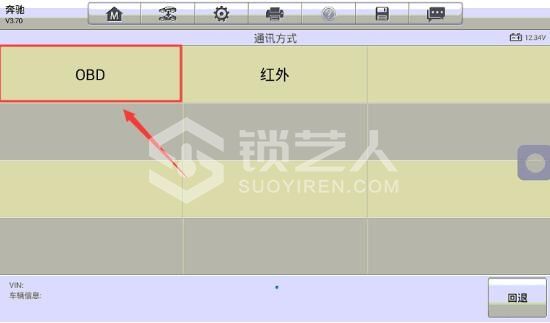

7.选择【OBD】、【车上操作】。

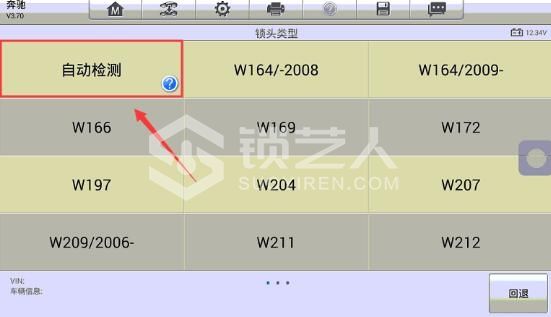

8.选择【自动检测】当前锁头类型为：W212，点【确定】进入密码计算流程。

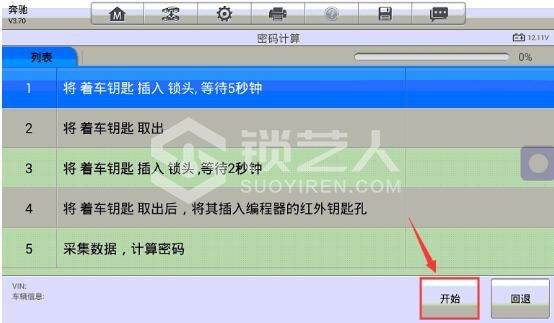

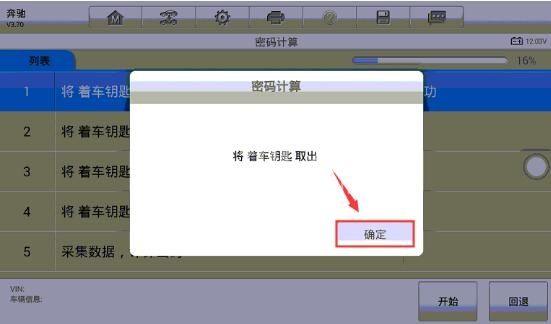

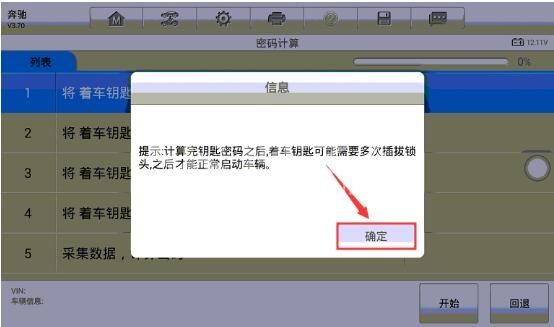

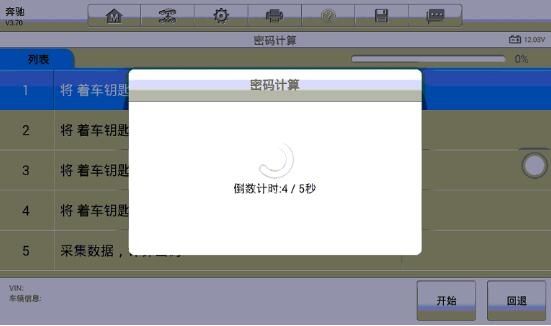

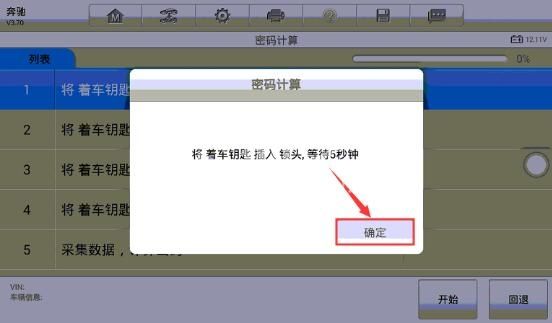

9.点【开始】根据提示操作即可，将”着车钥匙”插入锁头后，点【确定】等待5秒后，再把”着车钥匙”拔出后，点【确定】。（注：计算完钥匙密码后，着车钥匙若不能启动可能需要多次拔插锁头才能正常启动车辆。）

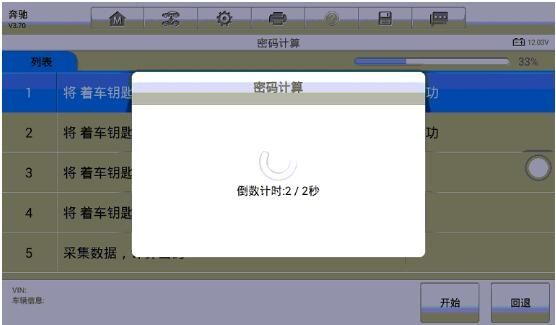

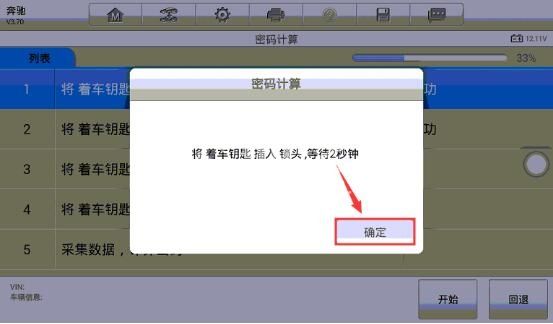

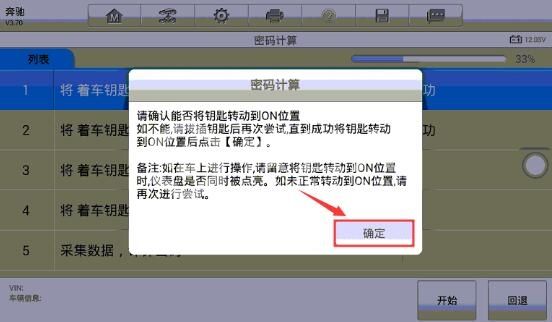

10.将”着车钥匙”插入锁头后，点【确定】等待2秒后，确定该钥匙是否能转动到”ON”位置，如不能则拔插钥匙后再尝试，直到能转动到”ON”位置后点【确定】。

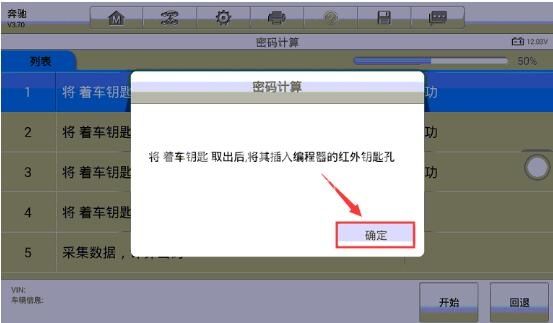

11.将”着车钥匙”拔出，并将其插入在XP401红外编程器钥匙孔后，点【确定】。

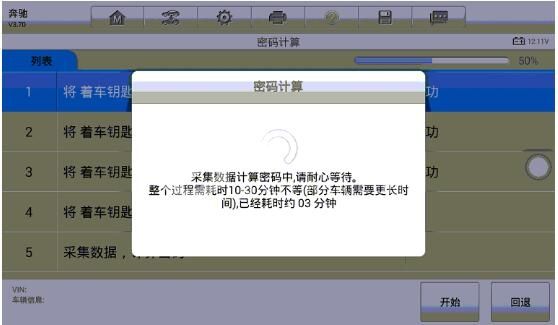

12.采集数据计算密码，大概耗时10-30分钟左右，请根据提示耐心等待，直到密码计算成功。（注：部分车辆可能需要更长的时间。）

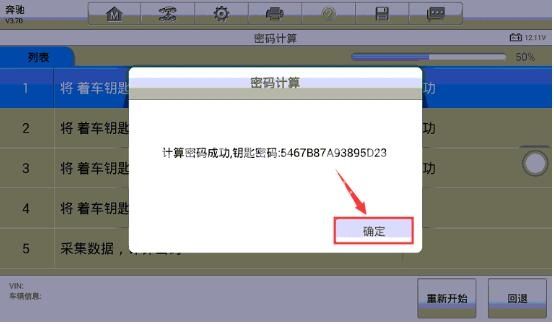

13.计算密码成功，可将当前界面的密码截屏或者拍照记录。

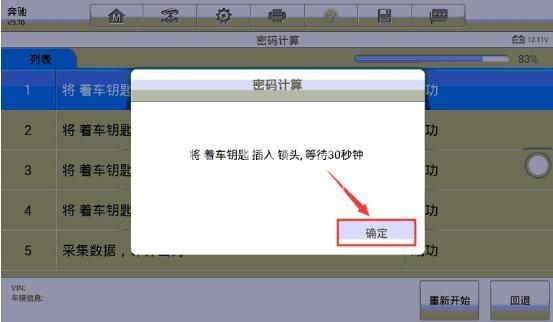

14.将”着车钥匙”插入锁头后，点【确定】等待30秒。

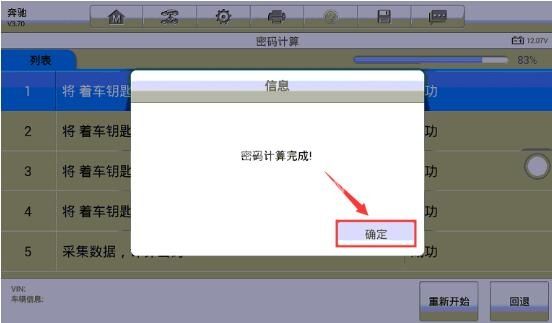

15.密码计算完成！并退出流程后；将方向锁模块从车上拆卸下来。

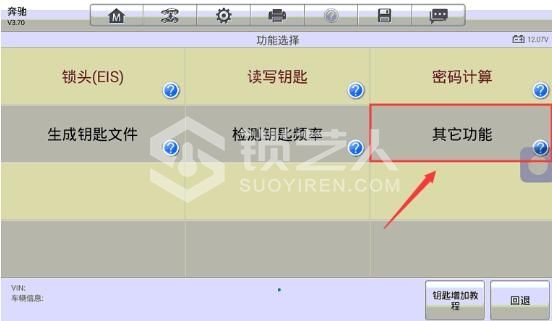

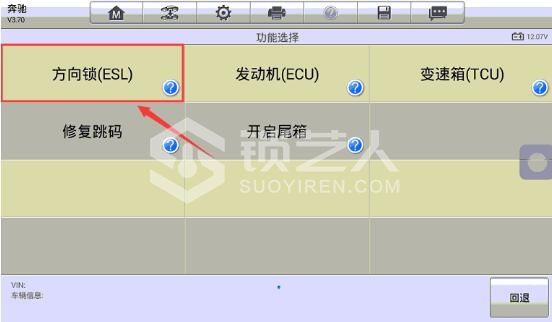

16.选择【其他功能】、【方向锁（ESL）】。

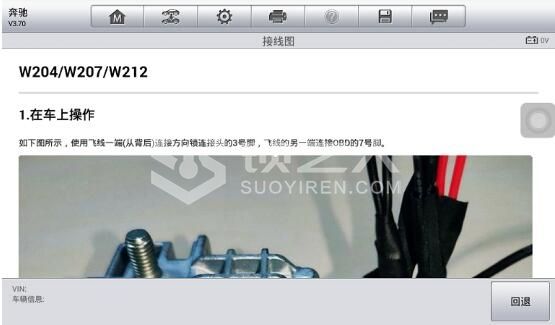

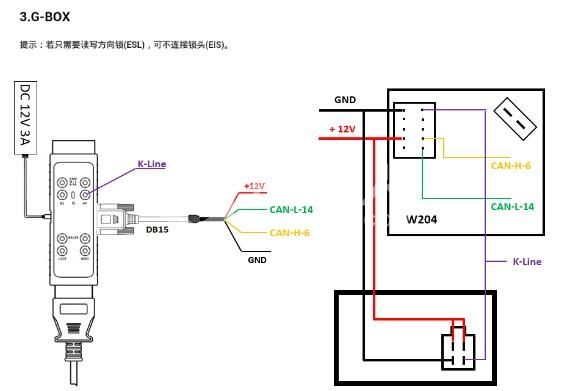

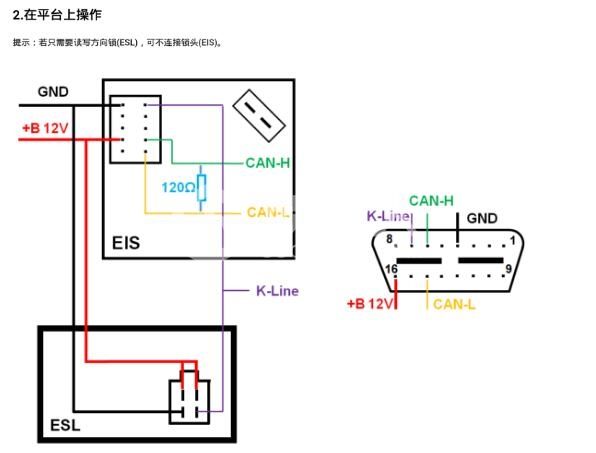

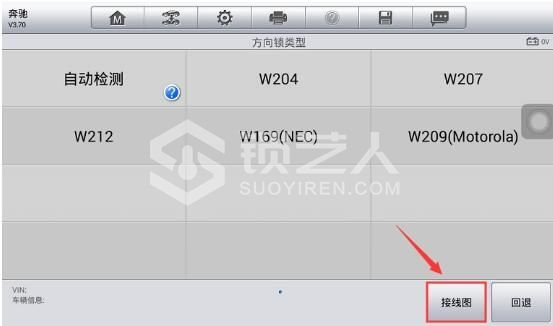

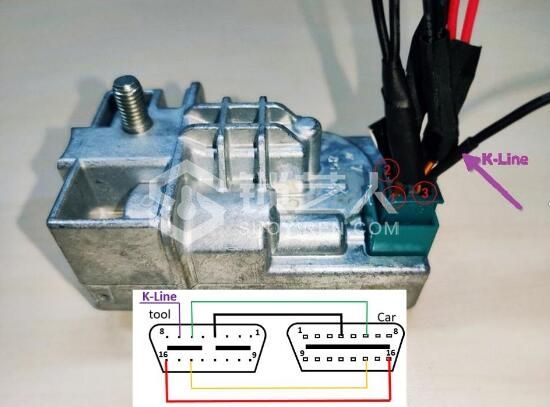

17.选择【连接图】、【W212】查看方向锁连接图，一共有三种连接方式，车上操作、平台上操作和使用G-BOX方式，此处选择平台上操作，读取方向锁数据可不连接锁头。（注：若没有G-BOX则需要另外准备好线束。）

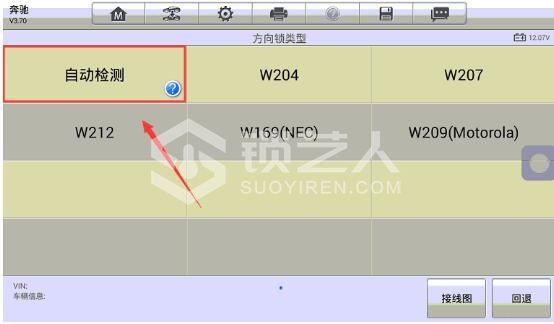

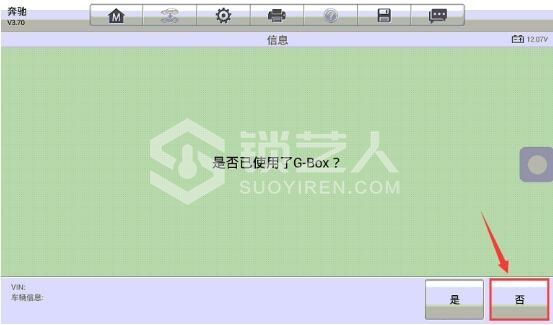

18.方向锁连接好后，退出接线图，选择【自动检测】，没有G-BOX选择【否】、若使用G-BOX接线则选择【是】。

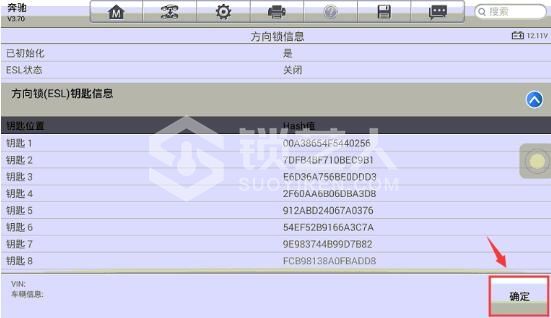

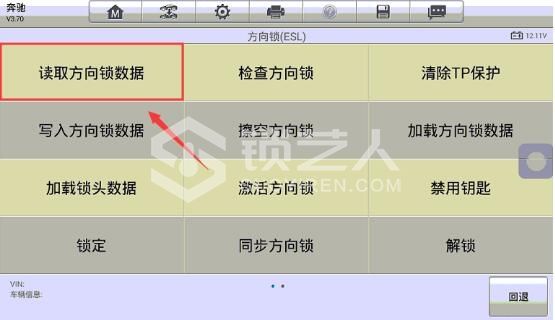

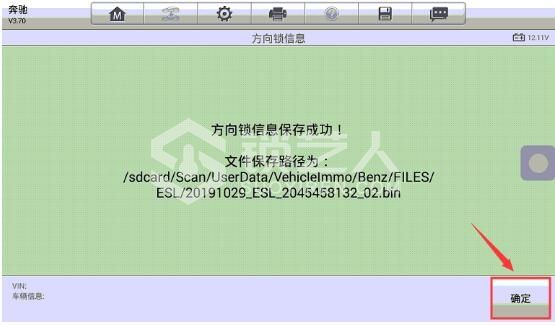

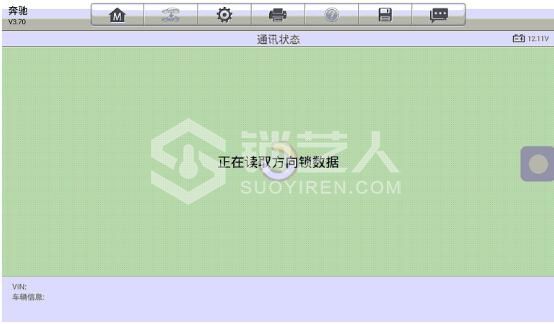

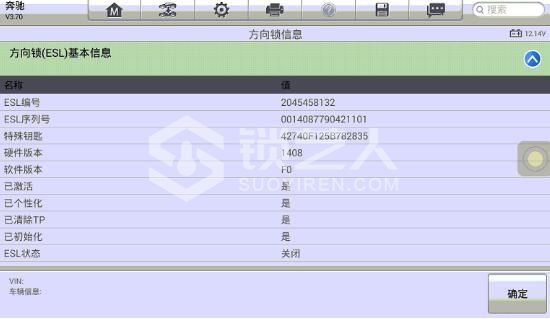

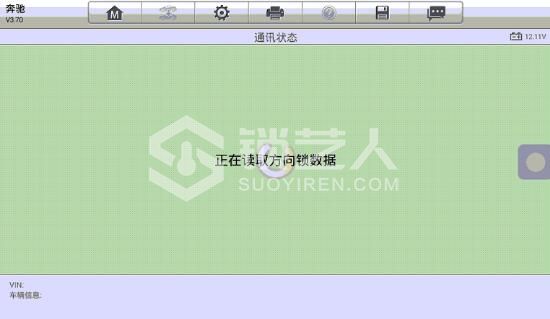

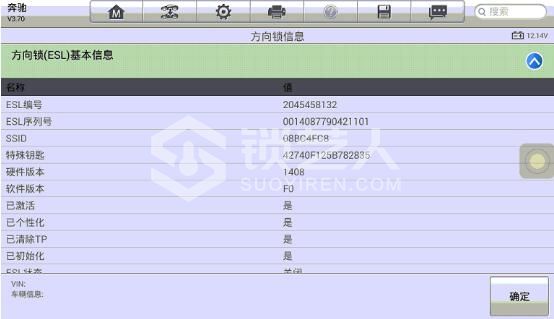

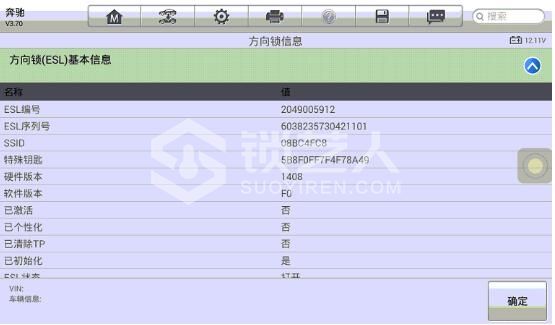

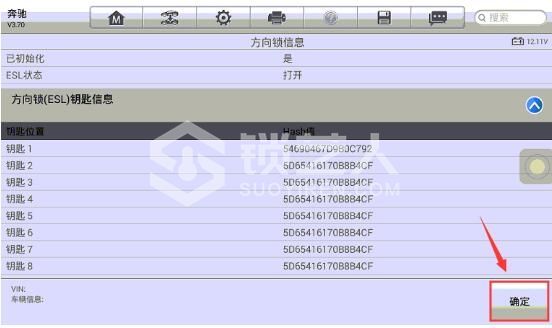

19.选择【读取方向锁数据】，先读取原车方向锁数据，并读取成功并保存方向锁数据，且截屏或者拍照记录原车方向锁数据保存的路径及文件名。

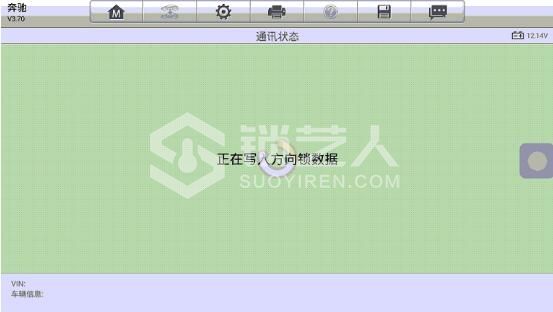

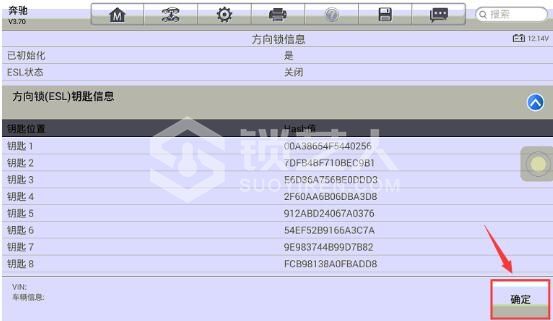

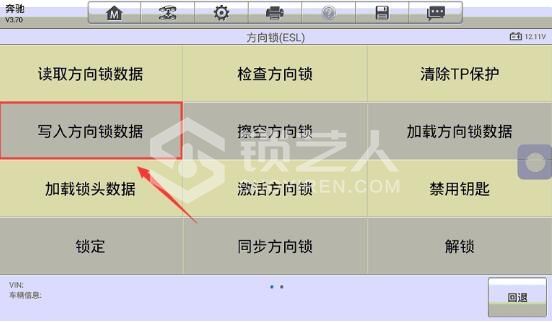

20.原车方向锁数据读取并保存成功后，将新方向锁连接好，再执行【写入方向锁数据】，会先自动读取新方向锁数据后。

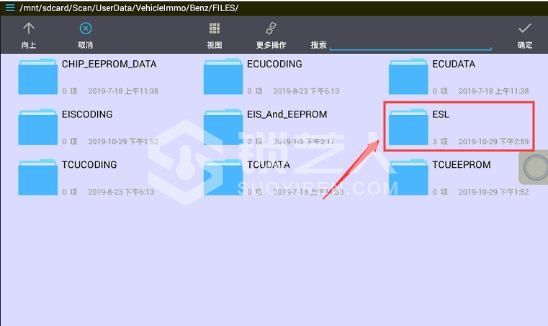

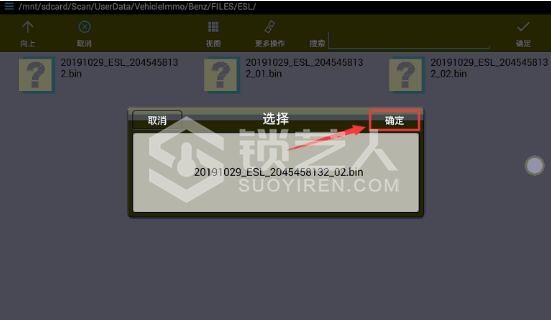

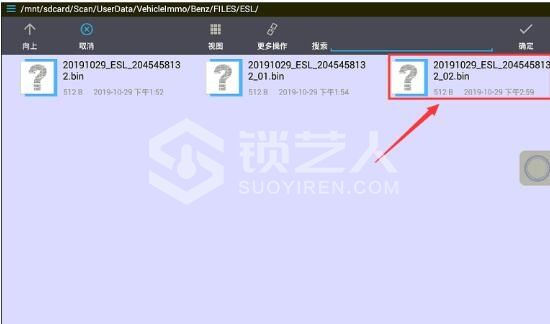

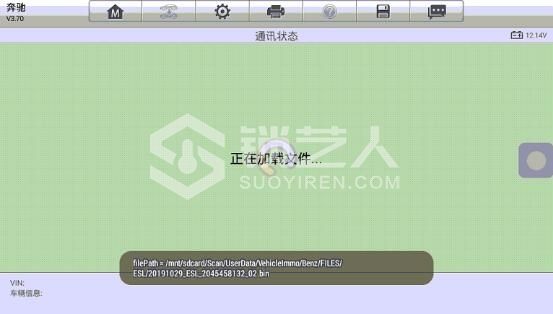

21.选择【ESL】，选择刚才保存的原车方向锁数据写入到新方向锁里。

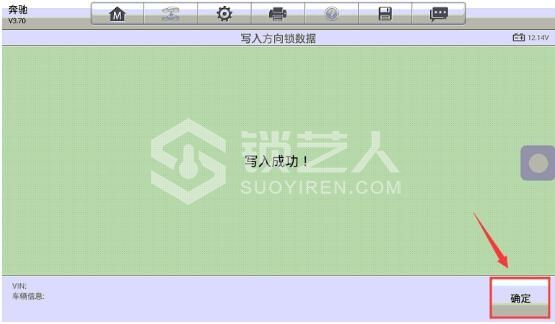

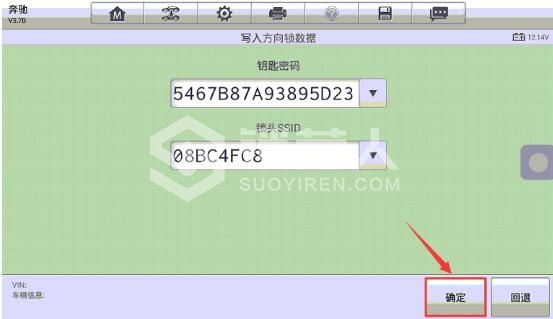

22.将刚才计算的钥匙密码和原车锁头的SSID正确的输入后，点【确定】写入到新方向锁里面，直至写入成功。（注：一般原车锁头的SSID会默认显示出来。）

23.写入成功后，将方向锁正确的装回车上，使用着车钥匙启动车辆正常，方向锁功能正常。流程结束。（注：若不能启动可尝试将着车钥匙多次拔插锁头后可正常启动。）
