[操作教程] 808IM做13年大众宝来仪表更换(适用于旧仪表可以正常通讯)

  [复制链接]
枫河谷 显示全部楼层 发表于 2018-3-22 09:09:44 |阅读模式 打印 上一主题 下一主题 来自: 中国–广东–深圳 电信
本帖最后由 枫河谷 于 2018-3-27 20:28 编辑
4 ]+ R0 _& G/ x6 D; I6 ], ^6 J2 s: H
操作步骤:
1.使用MX808IM与车辆连接(注意:做大众、奥迪系列车型的防盗匹配需连接网络)

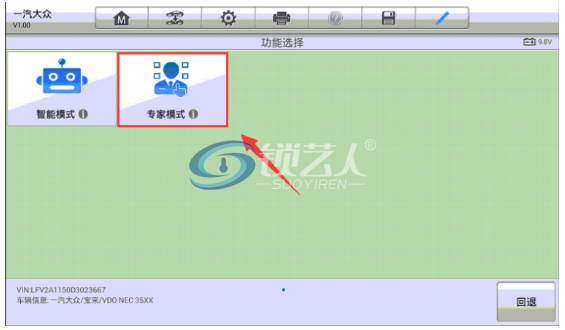

2.选择“专家模式”进入车型(注意:更换防盗部件需要进入专家模式)

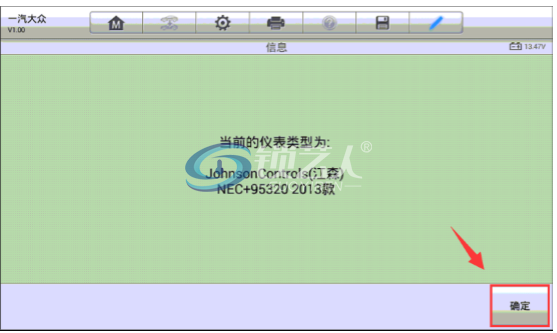

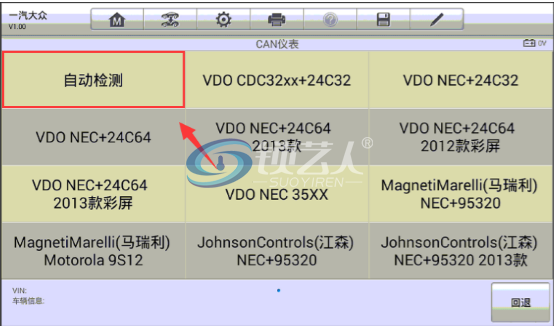

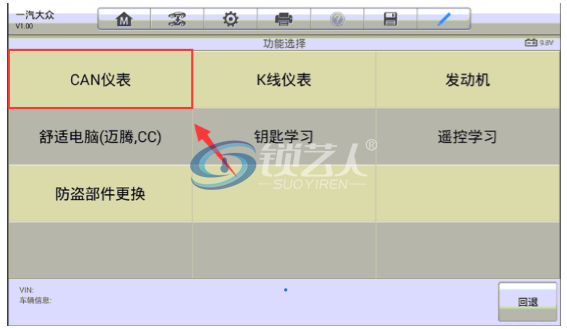

3.选择“CAN仪表”,使用“自动检测”功能读取当前的仪表类型(注意:此时车上装的是旧的仪表)
2 h1 S6 A5 r& w: b5 |" V( Q6 \ 2.png 3.png 4.png

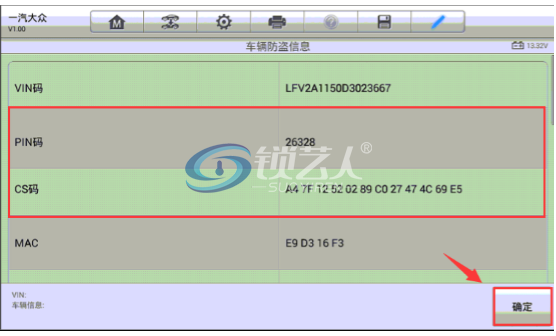

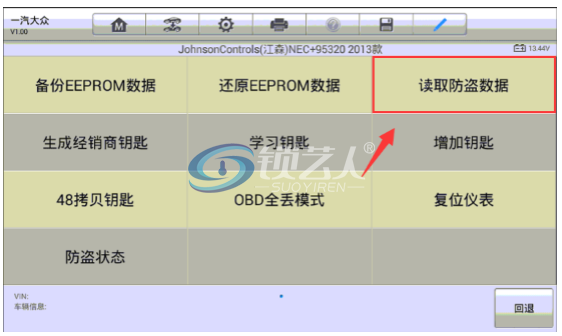

4.选择“读取防盗数据”功能读取原车的防盗数据,注意记录下PIN码以及CS码(注意:为防止原车的防盗数据丢失,请先备份防盗数据)
) I$ B5 S& [, Z; J: {8 O6 W6 U
5.png 6.png

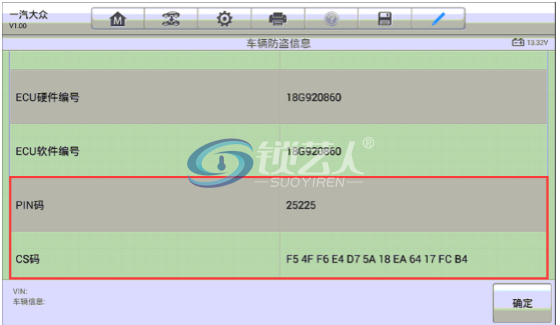

5.关闭钥匙,将旧的仪表从车上拆下,换上全新的与原车型号相同仪表,打开点火开关,用读取旧仪表防盗数据的方法读取全新仪表的防盗数据,并记录下PIN码与CS  P/ |' a8 I" P0 [" b" T8 `

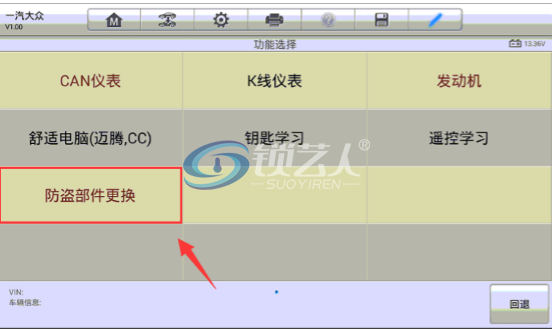

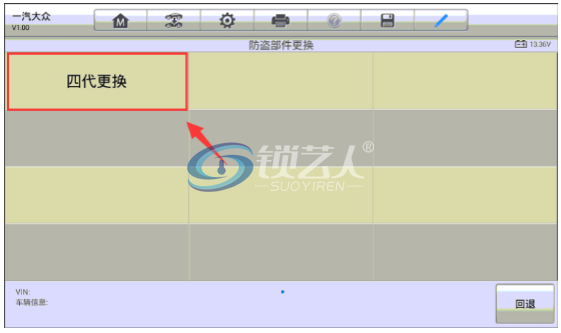

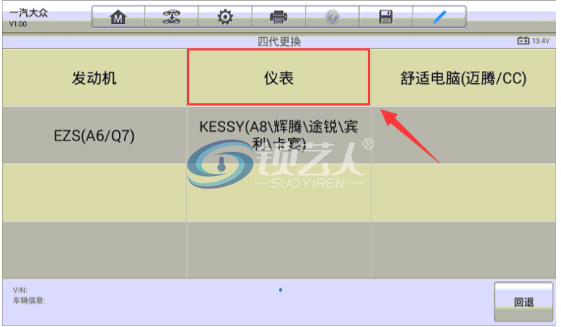

6. 执行“防盗部件更换”功能,选择“仪表”0 T7 G1 `5 ~" B* \
8.png 9.png 10.png

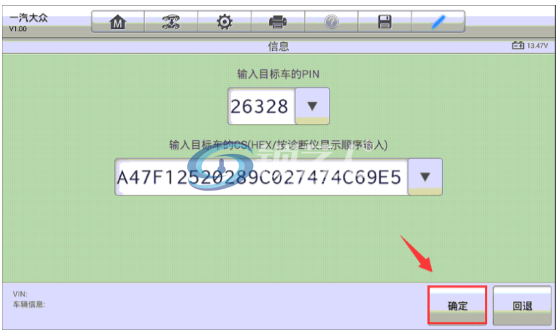

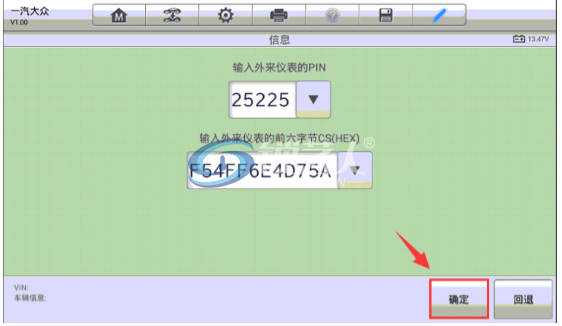

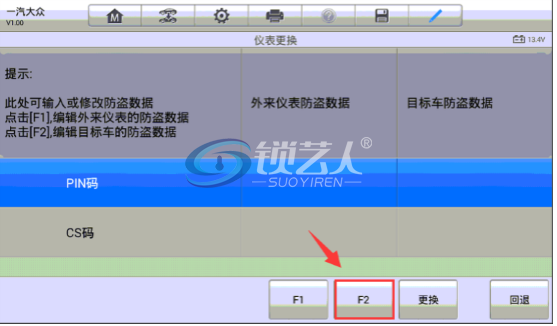

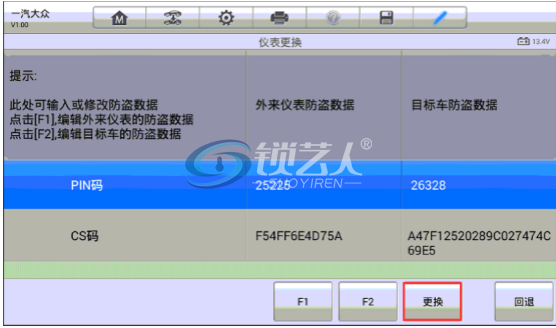

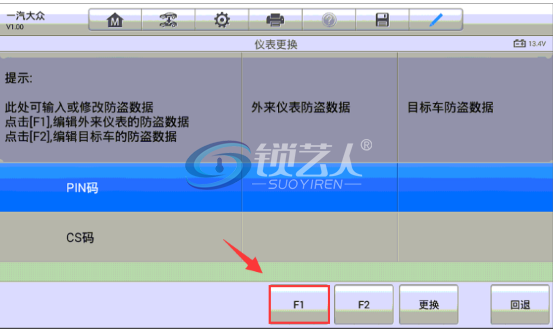

7.进入仪表更换功能,点击“FI”输入新仪表读取到的PIN码以及CS码,点击“F2”输入旧仪表读取的PIN码以及CS码(注意:目前只支持非智能钥匙的仪表更换;外来仪表防盗数据要求较低,只需输入前6字节的CS码,目标车原仪表防盗数据要求较高,需要输入完整的12字节CS

5 r) U( g* @/ e( J8 A9 a2 U* N0 X  ?& E
11.png 12.png 13.png 14.png 0 G4 t: `: q" _4 E7 G4 s% z8 g; H) S$ f

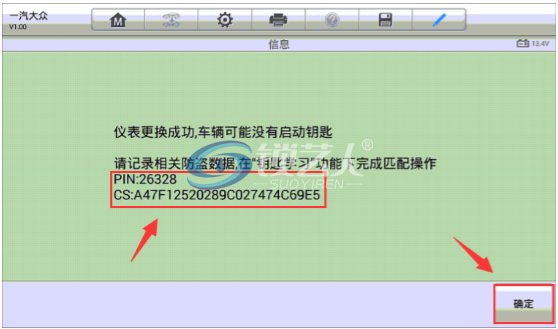

8.确认两组防盗数据都输入无误之后,点击“更换”开始匹配,直至屏幕显示“仪表更换成功”。更换完仪表,原车钥匙可能无法着车,请记录下屏幕显示的防盗数据,在“钥匙学习”功能下重新匹配钥匙。

& Z" a! Y: I1 {" V7 N7 B 15.png 16.png 6 q2 ?% [8 d1 \: f7 b8 m- a4 r

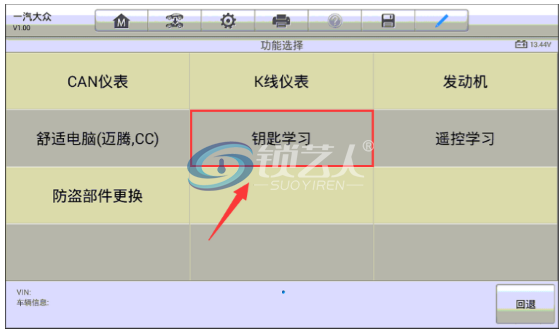

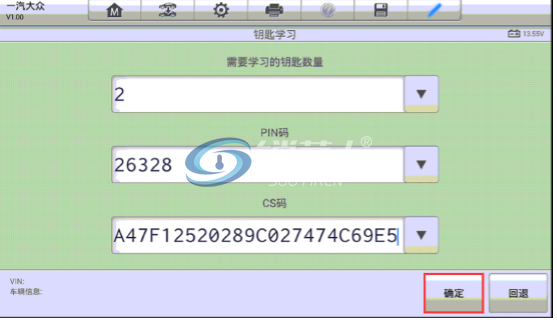

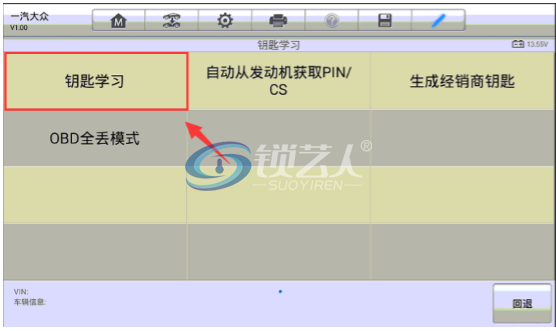

9.进入“钥匙学习”功能,输入需要匹配的钥匙数量以及记录下的PIN码、CS码,点击“确定”开始钥匙匹配

1 X; n/ I3 ]- f3 B5 U 17.png 18.png 19.png 8 [7 \# j% |$ _& [' `; r; D; h0 @

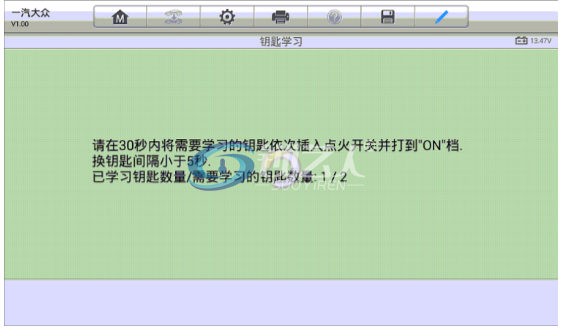

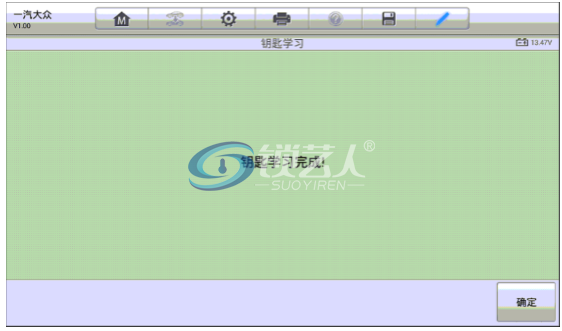

10.按照屏幕提示将需要匹配的钥匙依次插入钥匙孔并打到“ON”档,直接提示钥匙学习完成。使用匹配好的钥匙,可以正常着车,钥匙功能正常,仪表功能正常,故障排除。

6 T8 n" h: o* e. t7 W/ s! G 20.png 21.png : E* m, Q) E6 K$ U) _  U+ m
$ l& _' K5 p* J* {# R

评分

1

查看全部评分

精彩评论1

畅达锁行 显示全部楼层 发表于 2020-5-10 19:29:53 来自: 中国–广东–珠海 电信
多谢师傅的分享。。。。
