实战 宝来 新仪表 VIN 输入 7

宝来 1.6L 仪表IMMO 不识别钥匙

& j# i0 O% V, R
& J- x$ V0 C+ [# y发动机   06a 906 032ew 1.6l 5v mw200 4680
5 @# ]6 `8 f$ O6 K& V         coding 00031           wsc 00000

仪表     1j5 920 806b coding 01104

网关     6n0 909 901  coding 00006
; J* }4 y7 u  [$ R, y+ I0 D
8 O  }9 U* j8 L' ^abs系统  1c0 907 379l mk60 codign:0001025
7 u. C# k. N+ n1 L9 {; m
舒适系统 1c0 959 799 1m coding:00259
: A" f4 ]+ c6 u: `  j( x

: H8 i% R2 s& _+ Z' D2 L+ t2 |
$ E3 y0 \" g0 r这个问题已解决了新问题又出来了,解决的不怎么痛快(换芯了_唉).

不过我用 pin? 9971成功的完成调整50功能,

, w+ H' `7 \% C' O将底盘号传至仪表.
; u/ a$ l4 Z( Y" g0 c# K
但不幸的是在识别钥匙时数目为0,匹配不上(此时新旧密码都有了).

检查仪表126组airbag竟然为0,
6 X2 l% o9 v1 b, z+ L4 C/ }# o) J
1 Y6 x" B; B# @# d4 o  f: c. g125组enger为1 abs为1.

进发动机系统有18044故障码,
6 y: j$ C4 J; [, v; _1 h/ }
大意为从气囊电脑里传输的气囊数据线没信号.
! ~- w  |$ Z+ T  n  X
* @3 q, W/ V0 g# d进19网关系统有01321故障码,大意为控制单元安全气囊j234无法通讯.根据信息的提示,

  f$ I& v1 Q7 w矛头指向aitbag的can-bus线路.那就开始从安全气囊的pin脚定义开始入手吧,该气囊电脑使用了8根线,

" B( F5 B0 h8 H8 W1 P' F没有电路图可查(资料上有75pin的,没有51pin的定义)没法,闭着眼虾摸呗.51/26黑色为15电源 51/27橙黑色为can-h,51/28橙棕色为can-l,51/38灰 39白为副司机侧气囊,51/40黄41白为司机侧气囊.51/30紫白色线没搞很清楚,当时很纳闷2个问题一个是它的搭铁线怎么没有一个是紫白线是如何定义的.干昏了头了嘿嘿.经费力的检测明白了,其一自身搭铁其二紫白线为控制燃油泵继电器的信号线.喔,发现一个问题,没有k线.那么说明数据是通过can来传递控制的.既然其他线都是好的那么就下手检测can线了,怎样检测这个?还是按照常规查,仪表到气囊之间的电阻为0.2欧姆,keyon该线有2.6v电压,keyoff有1.59v电压.为保险起见,将仪表到气囊电脑的can-bus两根线用普通电线跨接上,查询故障:竟然一点作用都没有,还是那几个故障126组中依然为0状态.难道是新的气囊电脑有问题?1c0 909 601零件号正确呀,再拿两个原来炸过的电脑试试依然进不去气囊系统.(气囊电脑碰撞过之后就无法进行通讯了吗?这真令人无法理解!)为了验证can线,我拔下了流水槽侧通向发动机与abs的白色插头,将它们的can-bus去掉,依然能进入发动机和abs控制系统,只多了几个故障码,在125组中显示0状态.至此维修进程停滞,今天收工了.想不通.请赐教!指点!

举报帖子
[url=]使用道具[/url]

( m/ ?$ X& l: q

file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml\wps4975.tmp.png

没有 J234 – Airbag control unit 也可以发动车

看仪表数据流 22;23;24 组

注意:2002年以后 54号脚有针不一定有 k 线功能
* S: Y9 a. K9 ], t% w) V
25 〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓 1
4 ?2 y5 Y- a: E1 B& P+ R3 d50 〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓〓34333231〓〓〓〓26 26
7 C; K7 i4 C1 R( x% V75 7574〓72〓〓〓〓〓〓〓6463626160〓〓5756〓54〓〓51 51
75/26 ........ 15 ig+ 75/51 ........ 31 ground
: l" b/ z9 e9 R+ H75/31 ........ n131 75/33 ........ n95
. U; [# n" Q- ?# x75/32 ........ n131 75/34 ........ n95

  p- O: S# A( T5 ~- y( e* p75/72 碰撞信号输出 75/54 ........ 诊断线 k line
75/74 ........ can-bus h line 75/64 ........ 气囊灯
4 L6 y5 i0 h0 ^; O% c

75/75 ........ can-bus l line

# @" W/ C$ t% u: O

vw5系列 75pin 西门子 气囊电脑线路图

5 `% r6 F/ j3 v4 j0 J3 zj533 – data bus diagnostic interface

Re:一汽宝来 BORA 仪表与IMMO3

等了几天喷漆工作终于可以继续进行了.

; g& q; H: D! |& r( `首先我需承认自己在气囊端脚定义上标示是错误的,应该如楼上图示那样标注.

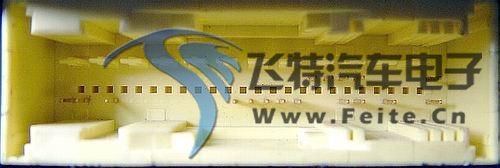

第二 维修中发现零件号为1c0 909 601 与零件号为1c0 909 601a 的气囊电脑各端脚定义是相同的,但在使用上并不通用,请注意上图右端那4个塑料导向柱 601是3个,因此插接不上.请同行注意一下.
5 L! d7 R- b: r. }
* u% L+ E5 G& ^9 s% S第三 防盗问题已解决,该问题已转换到气囊方面诊断设备无法进入15系统.我想另开贴讨论

; R5 R& d5 S# l/ a/ Q第四 关于k线与canbus数据交换,其道理不是很清楚.是否关于每个电脑都有不同的时序脉冲信号?维修中我对每块电脑的can线进行了测量采集波形,发现唯气囊电脑加电后can的h和l线信号是一平直的信号.仪表与发动机波形类似但不同步abs则大不相同车身舒适系统的幅值很高.

多谢指正!

8 ^8 f, ~& g) W  J+ D1 D# u

070 ff ff 50 6b ee df 43 76 -- 37 ff 50 6b ee df 43 76 ..pk..cv7.pk..cv
1 D# T2 k, m9 R) C080 37 ff 50 6b ee df 43 76 -- 37 ff 28 28 28 01 01 01 7.pk..cv7."""...
! ?% C2 k8 R1 f. i. b# o0 @090 1e 14 40 00 02 00 10 10 -- 10 00 14 ff ff 01 ff ff ..@.............
; @5 d1 T0 w$ l0a0 ff ff 56 57 5a 37 5a 30 -- 43 38 35 30 30 33 33 33 ..vwz7z0c8500333
" B( k% j4 D' T, a* m3 U# h$ w0b0 56 57 5a 37 5a 30 43 38 -- 35 30 30 33 33 33 56 57 vwz7z0c8500333vw
# @0 d% X* L$ |7 U* F& I0c0 5a 37 5a 30 43 38 35 30 -- 30 33 33 33 4d 01 4d 01 z7z0c8500333.&.&
0d0 4d 01 4c 46 56 42 41 31 -- 31 4a 58 34 33 30 30 31 .&lfvba11jx43001
/ D- F- e, k' R. ?9 r/ \0 N0e0 39 37 38 ff 58 58 58 58 -- 58 58 58 58 58 58 58 58 978.xxxxxxxxxxxx
0f0 58 58 58 58 58 1c ab f5 -- d6 b7 39 36 07 fe 07 fe xxxxx.....96....
2 K: W6 w2 Y% _( b. m0 B; e- w
4 e- a1 \& V1 c0 w请问此处的 4d 01 4d 01 4d 01 怎么解释？代表什么意思？
- a" K; c! X, t: Q3 _: T9 h1 v: D请告知，谢谢！
/ w: B9 ~& T& N% |; q, Z
明白了，密码位

, n8 R. c( ?5 n% A) r5 F# j

深奥,看不懂^^

新手，看不懂
