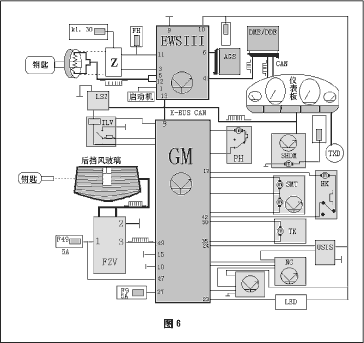

十. 系统网络简图 可通过新型无线电钥匙激活ZKE系统、防盗报警装置（DWA）和电子禁起动防盗系统（EWS）中的各项功能或使其退出工作状态。进行车辆诊断时，有必 图6 Z 点火开关的机电部分 EWSII 电子禁启动防盗系统控制单元 EWSIII/1 输出端——启动电机信号（X1659） EWSIII/3 输入端——点火开关信号（X1659） EWSIII/4 输出端——发动机控制单元信号、单向（X1659） EWSIII/5 输出端——环形线圈信号（X1659） EWSIII/6 输入端——变速箱控制单元开关信号（X1659） EWSIII/9 接地（X1659） EWSIII/10 输入端——经过保险丝F67的总线端K1.30（X1659） EWSIII/11 输入端——点火开关上通过保险丝F14的总线端K1.R（X1659） EWSIII/12 输出端——环形线圈信号（X1659） EWSIII/13 输入端/输出端——K总线信号（X1659） F9 总线端K1. 30保险丝／5A F46 总线端K1. 30保险丝／30A F49 总线端K1. 30保险丝／5A F67 总线端K1. 30保险丝／5A LSZ 灯光开关控制中心 LSZ/21 输入端／输出端K总线（X12） LSZ/31 接地（X12） LSZ/47 输出端——查寻照明信号（58g）（X12） ILV 前车内灯
