[欧洲车系] 奔驰SLK280红外钥匙匹详细过程

    [复制链接]
小二 显示全部楼层 发表于 2013-7-22 10:12:54 |阅读模式 打印 上一主题 下一主题 来自: 河南焦作
本帖最后由 小二 于 2013-7-22 10:22 编辑
% J7 n# c, o- t, ]1 |  M
. f4 Y8 k. I  {话不多说,直接上图。2 i5 y7 K0 u) y! A

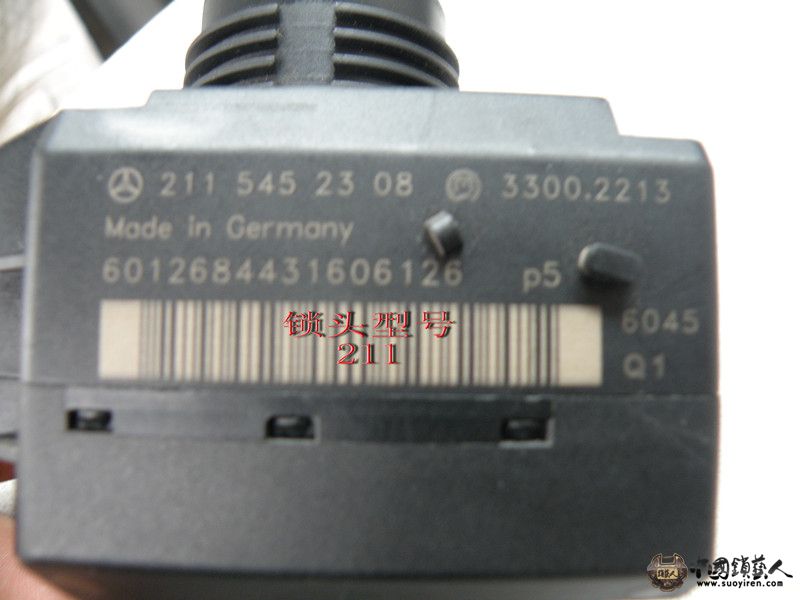

锁头型号211

锁头型号211

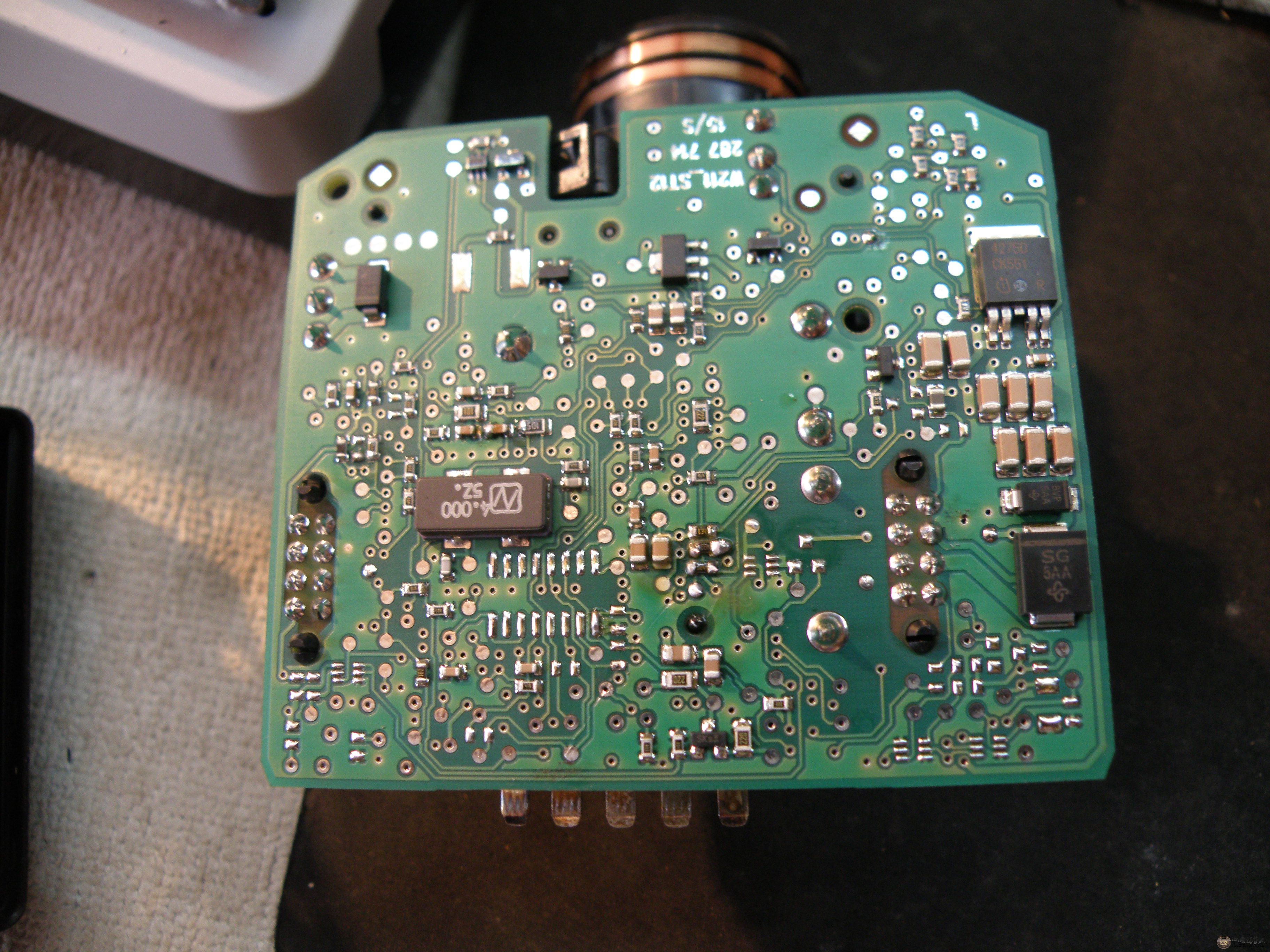

电路板为9S12-W211

电路板为9S12-W211

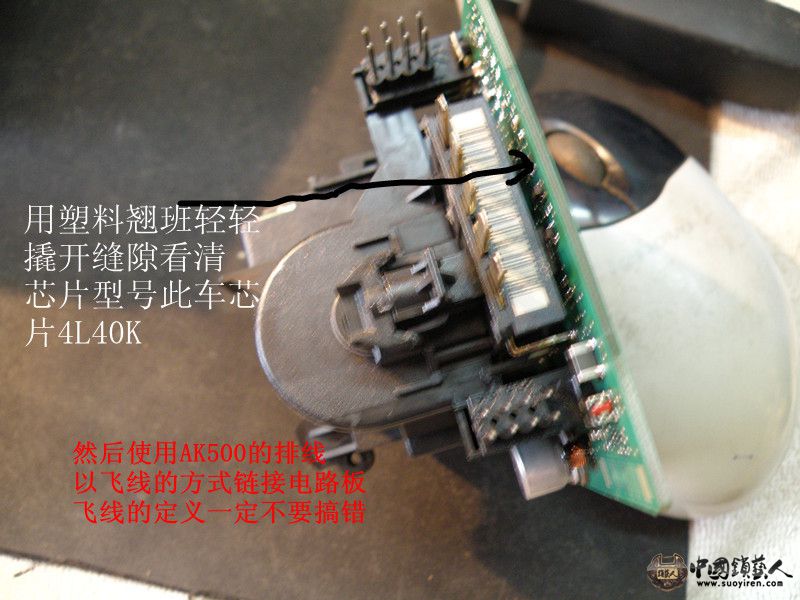

芯片4L40K

芯片4L40K

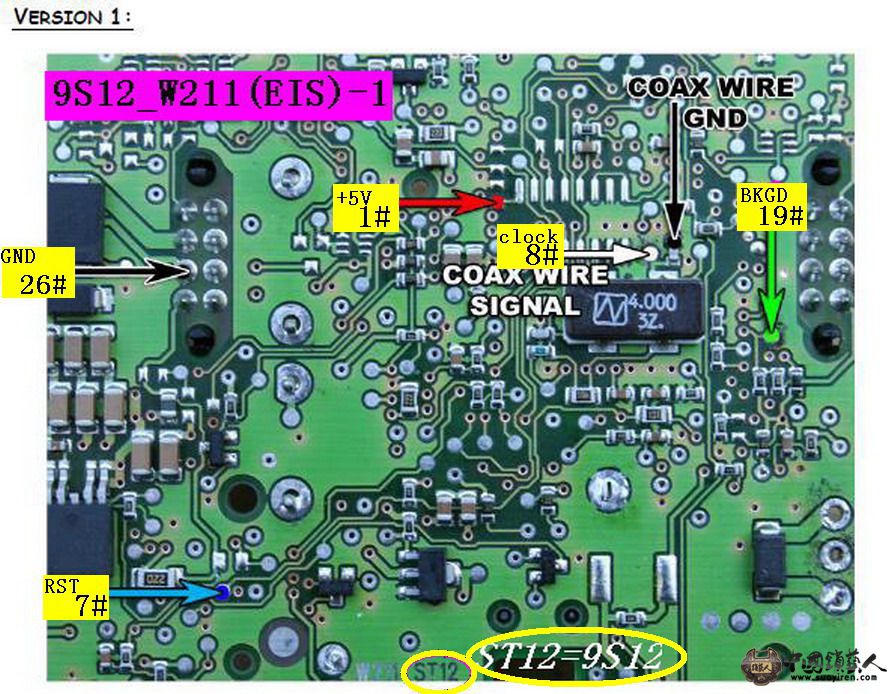

飞线图

飞线图

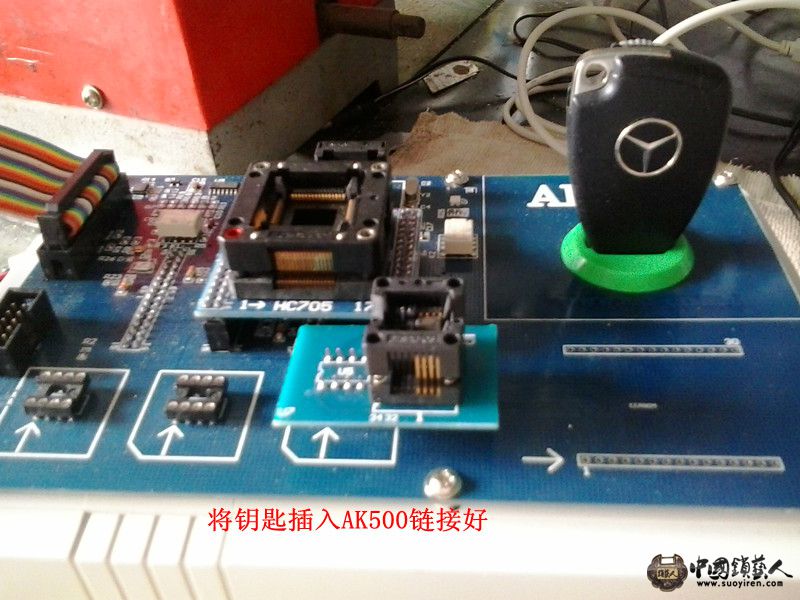

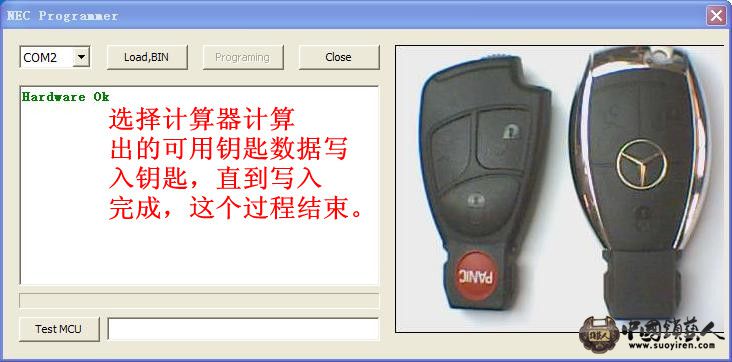

写钥匙前钥匙必须是已经擦空过的空白钥匙

写钥匙前钥匙必须是已经擦空过的空白钥匙

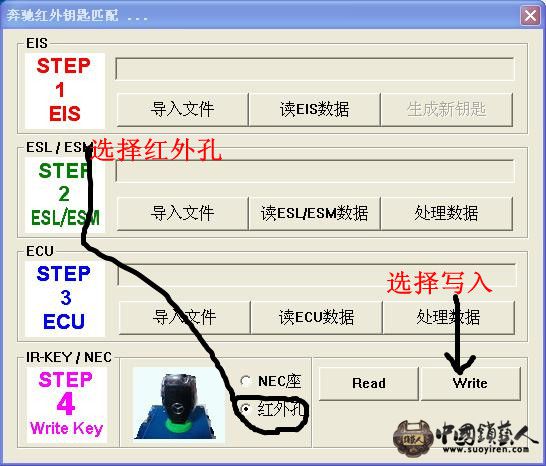

写钥匙时不能装电池

写钥匙时不能装电池

精彩评论141

高记锁行 显示全部楼层 发表于 2013-7-22 10:25:58 来自: 湖北
艺高人胆大,名师出高徒
回复 支持 反对

使用道具 举报

mancai 显示全部楼层 发表于 2013-7-22 10:36:04 来自: 马来西亚
这套奔驰的设备多少钱?
回复 支持 反对

使用道具 举报

小师傅 显示全部楼层 发表于 2013-7-22 10:39:19 来自: 北京
又一高手诞生了
回复 支持 反对

使用道具 举报

晓林 显示全部楼层 发表于 2013-7-22 10:48:30 来自: 辽宁本溪
好技术,有图有真相,沙发先坐一会
回复 支持 反对

使用道具 举报

老东北锁事 显示全部楼层 发表于 2013-7-22 10:52:42 来自: 内蒙古
恭喜楼主学有所成!
回复 支持 反对

使用道具 举报

可快 显示全部楼层 发表于 2013-7-22 10:59:27 来自: 重庆
不错。。。。。。。。。。。。。。
回复 支持 反对

使用道具 举报

小二 显示全部楼层 发表于 2013-7-22 11:11:17 来自: 河南焦作
说实话,此单生意5000大洋,AK500匹配仪,钥匙料两把,还有一定的利润,接此单生意前心里也没底,在和锁艺人韩工通过电话后果断的接下了这活,从接住生意开始不断的给韩工打电话,而韩工总能耐心的给我讲解我所提出的各种问题,并主动的帮我解决设备和钥匙料的问题,帮我查资料,晚上还远程帮助我操作,事后多次主动给我打电话了解情况。说心里话,能遇到这样的好老师是我的幸运,再次对韩工表示感谢

点评

  • x+秋雨斜阳
    2013-8-18 07:23
    锁我们真的是我们全国锁匠的家,有韩工这样的老师,做我们坚强的后盾,心里有底。 详情 回复
回复 支持 反对

使用道具 举报

陈氏开锁888 显示全部楼层 发表于 2013-7-22 11:16:05 来自: 江苏
恭喜楼主学有所成!
回复 支持 反对

使用道具 举报

平安锁城8 显示全部楼层 发表于 2013-7-22 11:25:44 来自: 湖北随州

回复 支持 反对

使用道具 举报

长沙福安锁业 显示全部楼层 发表于 2013-7-22 11:32:42 来自: 湖南
8 G2 d2 D9 q# e
艺高人胆大,名师出高徒
回复 支持 反对

使用道具 举报

门吉锁艺 显示全部楼层 发表于 2013-7-22 11:47:46 来自: 河南新乡

+ J3 r) f3 x1 e- w
  F$ {9 ]& v( A4 b* b( U艺高人胆大,名师出高徒
回复 支持 反对

使用道具 举报

刘国庆 显示全部楼层 发表于 2013-7-22 12:03:46 来自: 北京
恭喜。。。。。。。。。。。。
回复 支持 反对

使用道具 举报

永安锁具 显示全部楼层 发表于 2013-7-22 12:17:17 来自: 江苏淮安
羡慕啊,可惜我和兄弟差太多了
回复 支持 反对

使用道具 举报

艳阳天 显示全部楼层 发表于 2013-7-22 12:45:16 来自: 上海
* H+ x6 L4 ^  Y' L
又一高手诞生了
回复 支持 反对

使用道具 举报
