[秃鹰VVDI/Xhorse] 使用VVDI MB设备的一些辅助接线图

  [复制链接]
锁匠1001 显示全部楼层 发表于 2020-9-8 11:52:19 |阅读模式 打印 上一主题 下一主题 来自: 中国–陕西–西安 电信
在我们日常工作中使用VVDI MB设备匹配奔驰钥匙,更换锁头方向锁发动机电脑和挂挡杆多数都需要从车上将这些控制单元从车上拆卸下来使用测试线束进行连接。
通常情况下我们常用的线束支持 164 221 204 207 221 216锁头和204 207的方向锁。但是有些型号不常用或者老款的车辆就没有现成的线束了,这时就无法进行钥匙的匹配,电脑的擦空。
我们只需要了解车上各个电脑端子的定义就可以使用简单的导线和电阻连接至设备的OBD进行操作,现将部分控制单元的端子定义图提供给大家,希望能在没有线束的情况下完成自己的工作。

6 q1 d$ o# {, v8 `' r4 e

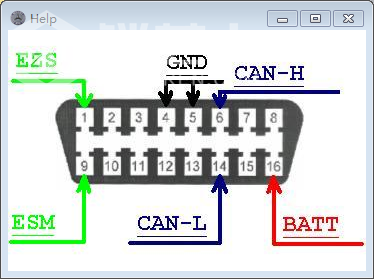

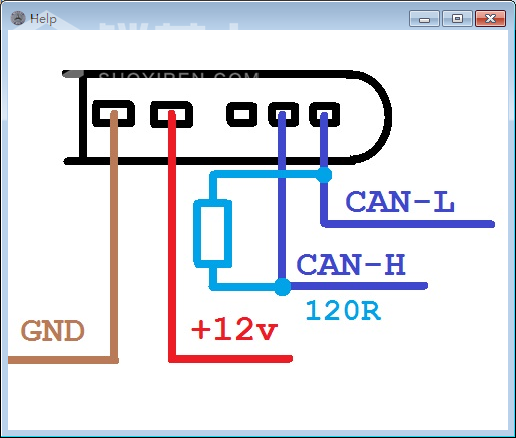

OBD对应定义

8 I3 Y7 r" M# j2 x' i3 V; }4 r" Y

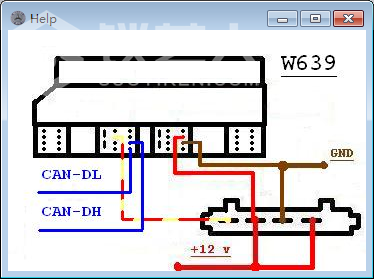

一:W639锁头和方向锁

8 L- E; K% l7 i0 d
二:变速箱电脑

: _/ p( O$ |& h5 X6 u) [9 h( W

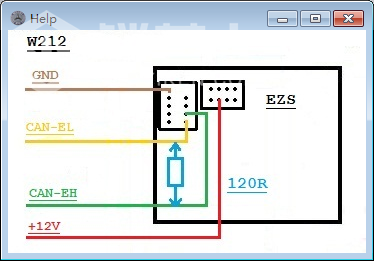

三:W212锁头

! E7 f8 v' J" z" E2 V0 ~) f

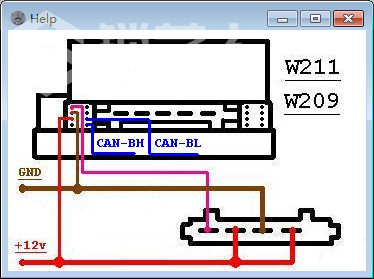

四:W211  W209  锁头和方向锁

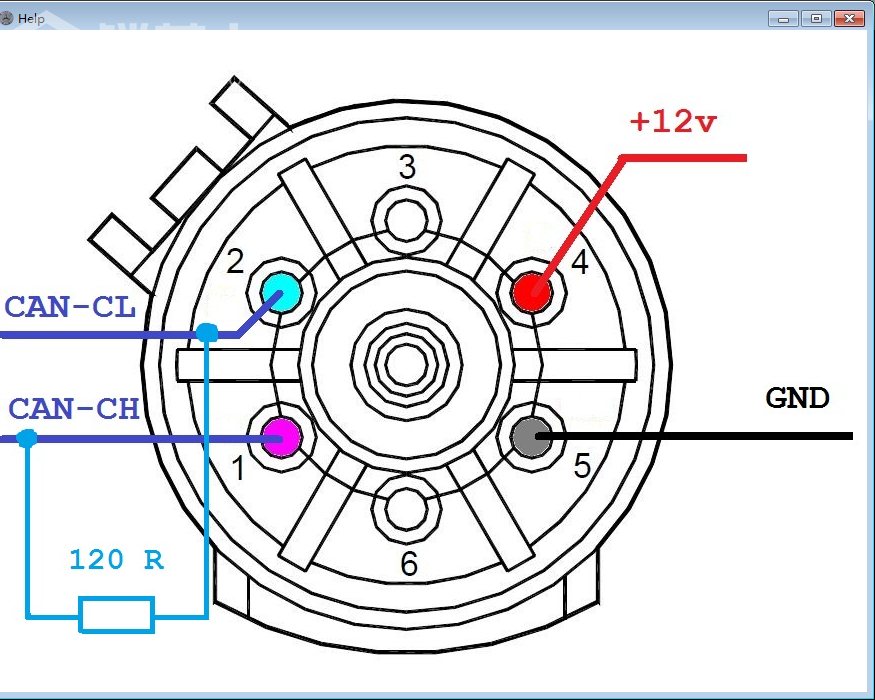

五:挂挡杆电脑
& U  }8 {. K/ J! j1 K' g3 N

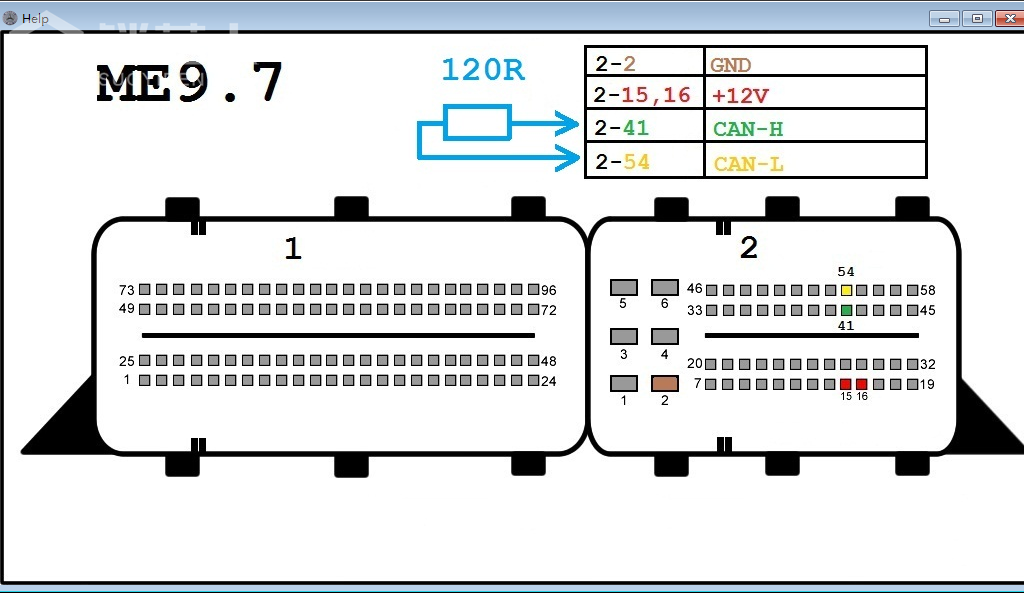

六 MED 9.7发动机电脑

; M) g8 F) c2 @0 t

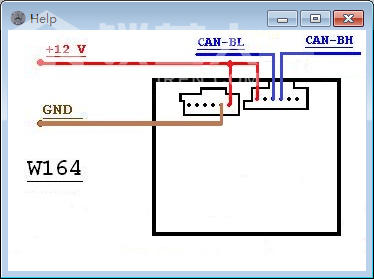

七:W164锁头

* y. H! u& f! J4 a! S& Q

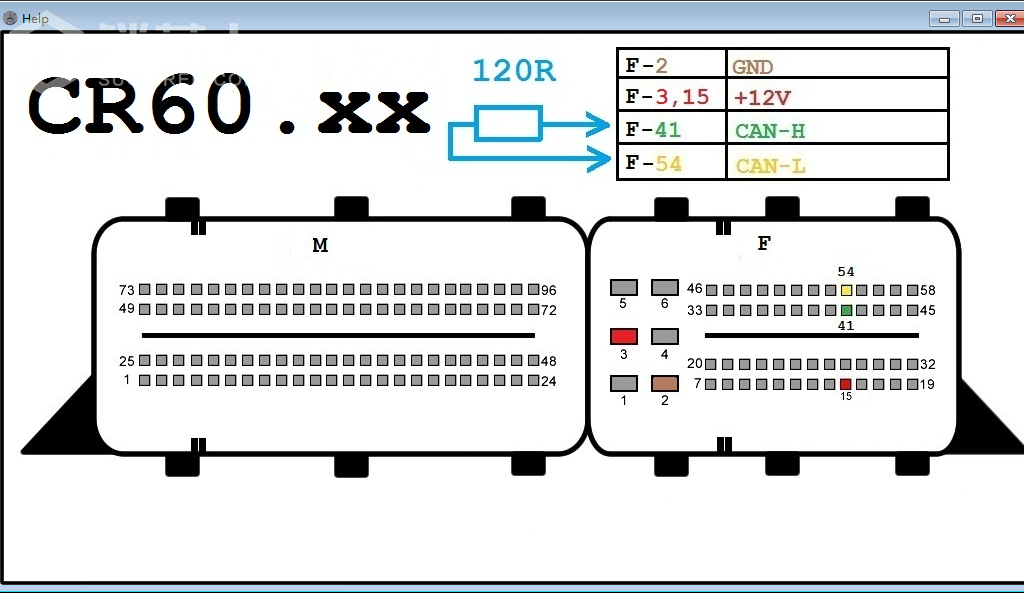

八:CR60.XX发动机电脑

3 d; b. O' `# `" _9 W2 M0 c( |  R

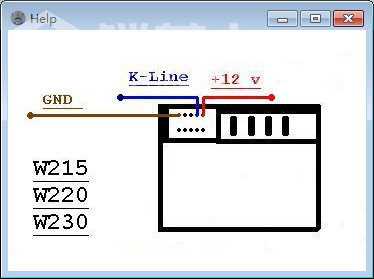

九:W215 W203 W230锁头
) v( U/ M+ L' K; D- g' Q

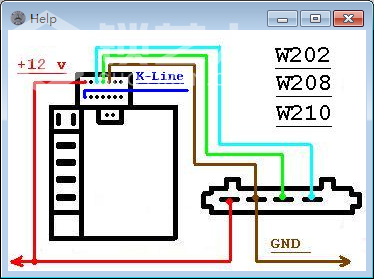

十:W202 W208 W210锁头和方向锁

' r3 \  b. h9 F& X( ?

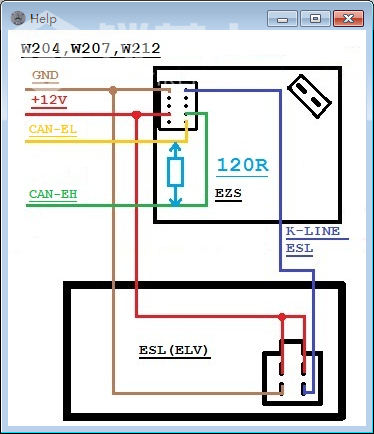

十一:W204 W207 W212锁头和方向锁
9 ]6 H0 D. Q5 X$ S- [- s

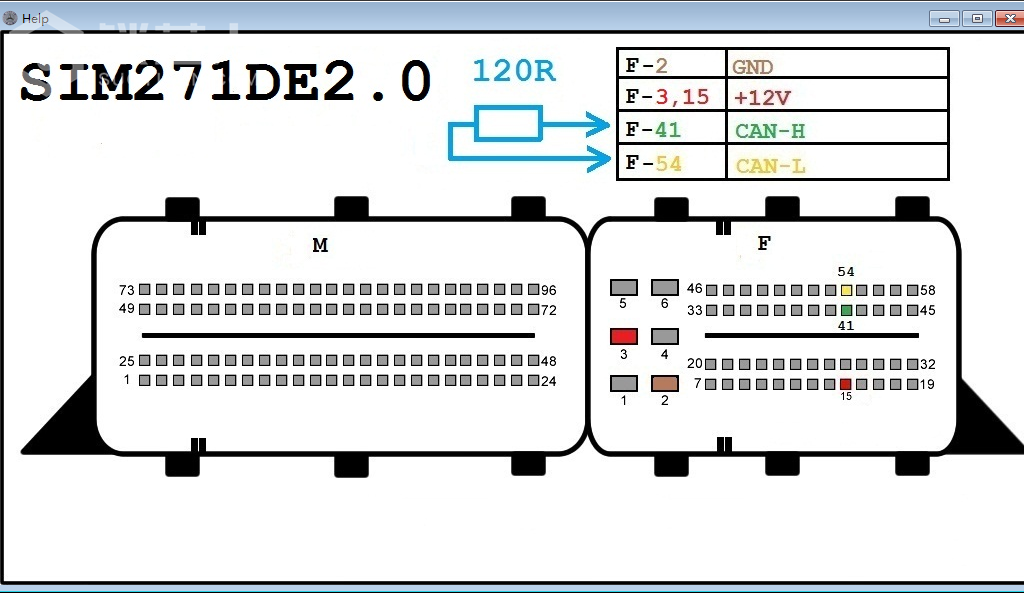

十二:西门子271DE2.0 发动机电脑

0 V  g$ c! n% B7 m0 h( y2 @2 J" r

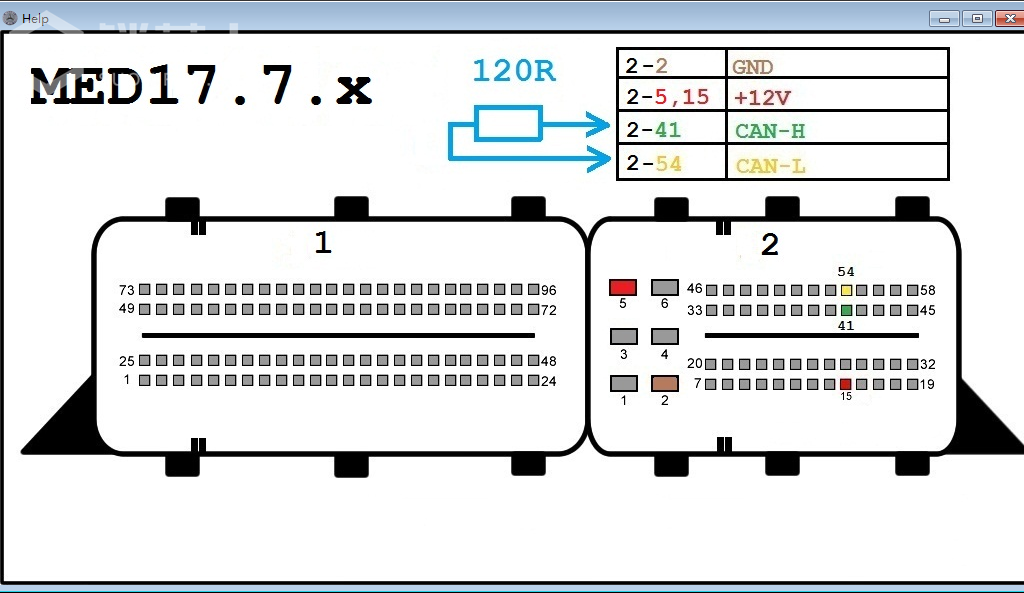

十三:MED 17.7X 发送机电脑

! I# n5 w& ?3 {6 B2 H) r
使用上述资料图只需要导线和连接CAN高CAN低之间的120欧电阻,但是需要注意的是一定要严格按照图示标记接线,否则容易对控制单元和设备造成损坏。
