[讨论] 自制指纹锁可调外供电源

  [复制链接]
jtxiongsao 显示全部楼层 发表于 2023-10-11 17:06:49 |阅读模式 打印 上一主题 下一主题 来自： 中国–四川–攀枝花 电信

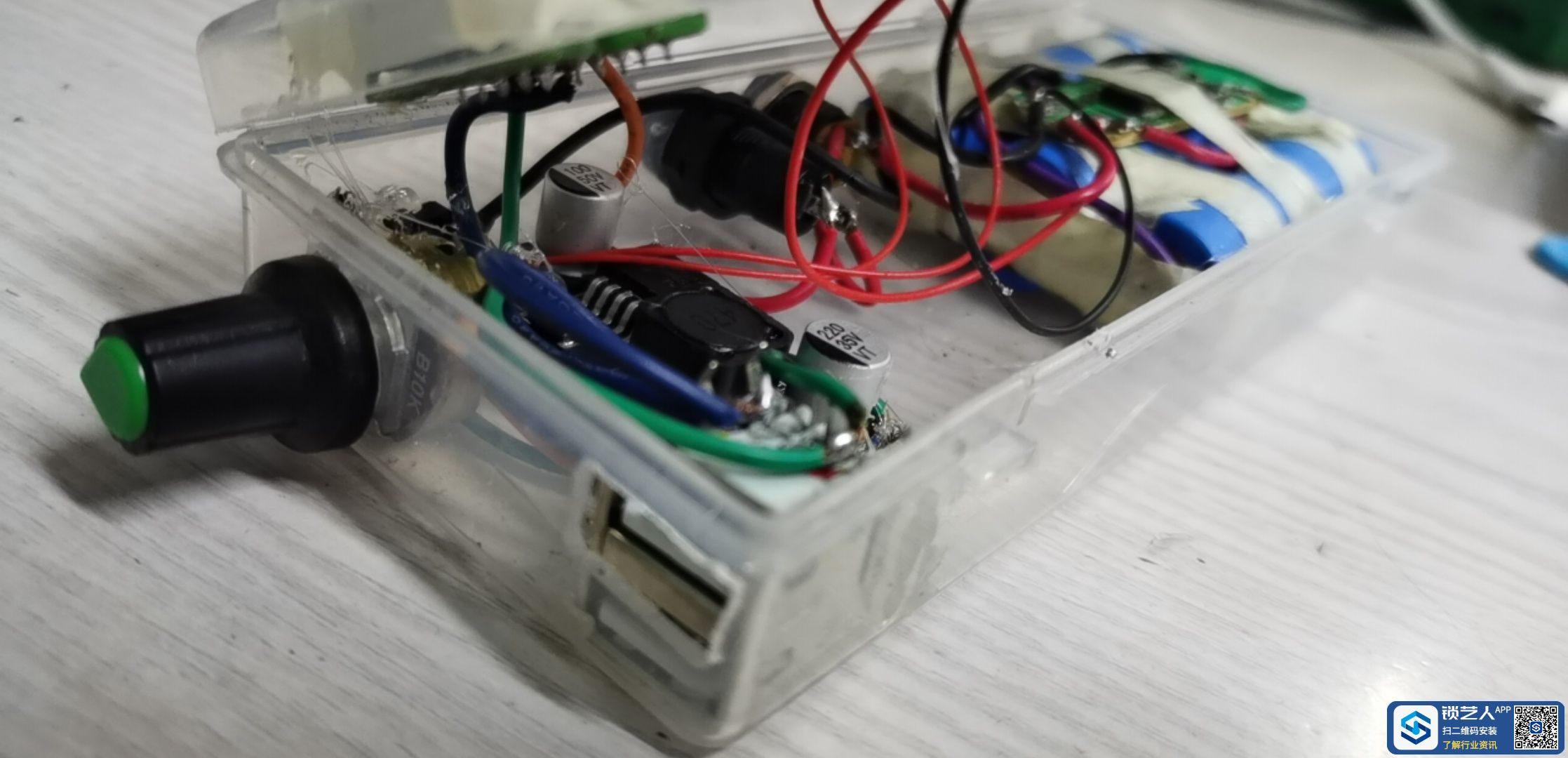

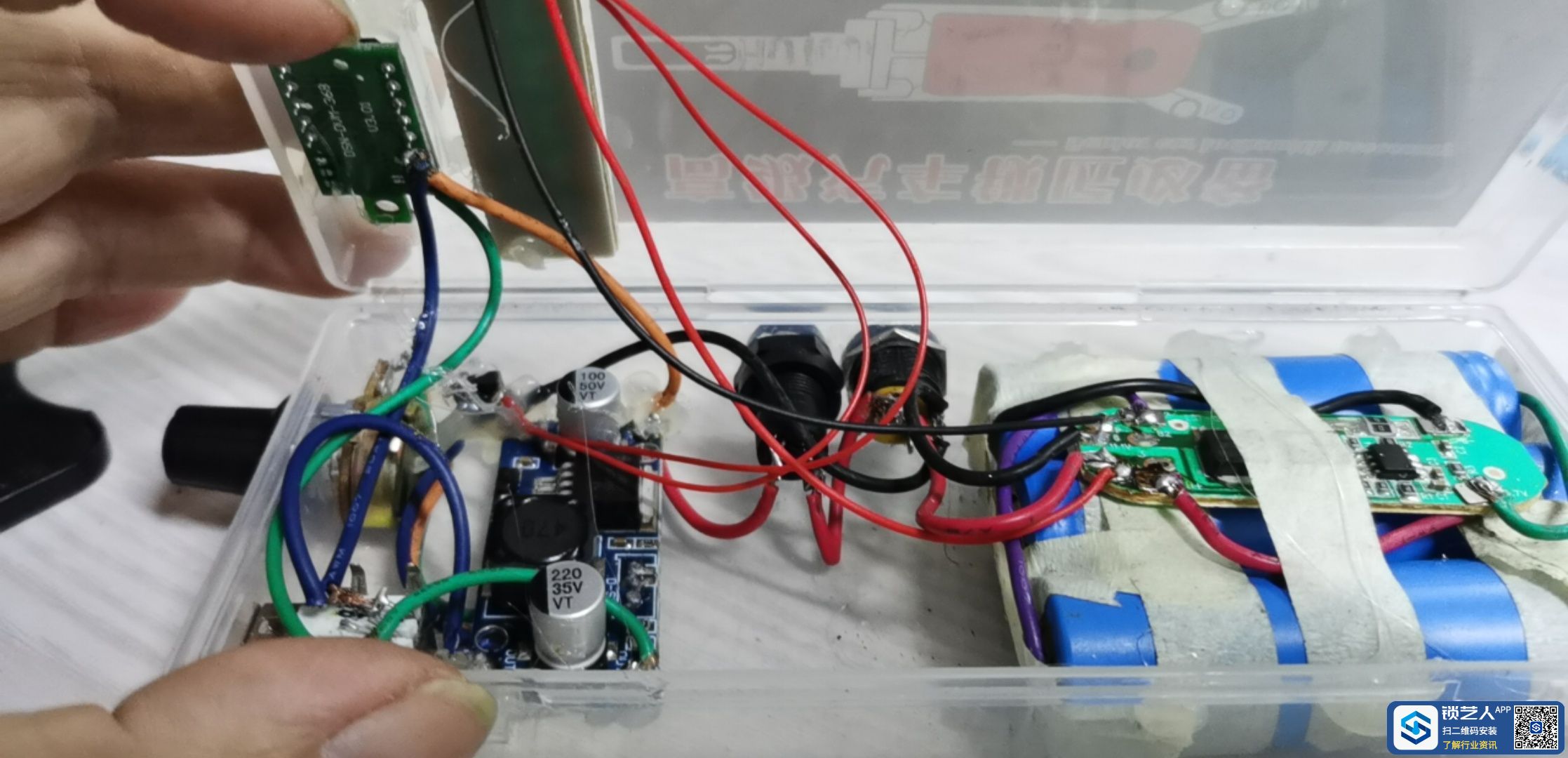

留有充电口，可以方便充电，还可以随时查看剩余电量。我这个还有扩展空间，可以加上充电宝功能，可以加上LED灯，变成电筒。输出可调，有的锁要7.4V，有的要6V。都能满足。调到3V还可以做遥控的测试电源。
- U7 _, W* i* G. j
1 a5 b* }0 W  e6 H; ~9 M: Q1 V 1697014936517885.jpeg
' t  H* E% I" w6 L1 m5 w( g  K4 j 1697014951131838.jpeg
& W' V, _1 b* U/ P6 a* T5 _& |: \
来自安卓APP客户端

点评

  • jjzxjxa
    2023-10-12 07:34
    不错，可以做来卖钱了
  • wm888
    2023-10-11 23:17
    肇庆市
    成本多少钱
回复

使用道具 举报

精彩评论26

jtxiongsao 显示全部楼层 发表于 2023-10-18 13:06:44 来自： 中国–四川–成都 电信
新梦照相馆 发表于 2023-10-18 11:43$ Z" w* Z+ }3 Q$ q
咱不是很懂电路，能否介绍一下接线图，也想制作一个

. e3 p' u" h0 a

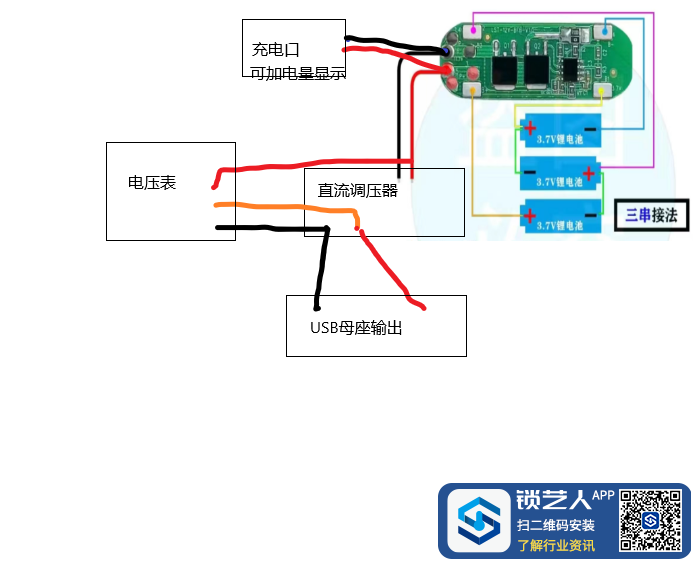

* k% x, q; b$ a$ {, b0 T% y9 g简单给你手绘了一个，看看能明白不？
& U+ q) T. P6 k8 s4 T 简易电路图.png   ]) y) ~+ @8 l5 N4 q
回复 支持 2 反对 0

使用道具 举报

新梦照相馆 显示全部楼层 发表于 2023-11-21 19:17:44 来自： 中国–广东–河源 移动
看懂了，不知是不是错觉，好象网上有更集成的，我搜了一下下。等我做出来，也出一期。
竞技钥匙机配钥匙首选
回复 支持 1 反对 0

使用道具 举报

jtxiongsao 显示全部楼层 发表于 2023-10-12 11:50:41 来自： 中国–四川–攀枝花 电信
本帖最后由 jtxiongsao 于 2023-10-12 11:58 编辑
+ O- J# x. Q4 m* u/ T" K8 H( e

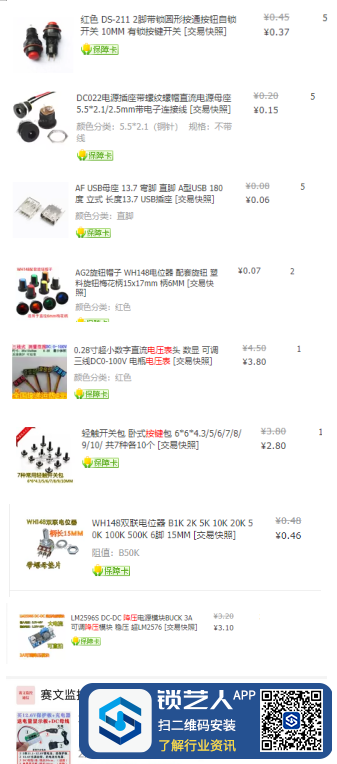

$ B9 O% a8 e: [3 D所有的材料清单如下，3节18650的电池我是用的旧的拆机件，不过买起来也很便宜。这有些大部份是淘宝上买的，充电套装是拼多多上买的，淘宝上有很多一站式购物，基本一次性能买齐大部份配件，可以省掉不少邮费了。
9 P# d- k( B7 F1 }, F1 E$ E
' \% K' t3 k* A* O) @
回复 支持 1 反对 0

使用道具 举报

小袁 来自手机 显示全部楼层 发表于 2023-10-11 17:47:08 来自： 中国–黑龙江 移动
有想法有行动，实力派！
来自安卓APP客户端

点评

回复 支持 反对

使用道具 举报

明亮开锁 来自手机 显示全部楼层 发表于 2023-10-11 17:48:11 来自： 中国–河北–承德 电信
优秀
来自安卓APP客户端
竞技钥匙机配钥匙首选
回复 支持 反对

使用道具 举报

tianyuan218 来自手机 显示全部楼层 发表于 2023-10-11 22:58:49 来自： 中国–山东–日照 电信
来自安卓APP客户端
回复 支持 反对

使用道具 举报

浪酒闲茶 来自手机 显示全部楼层 发表于 2023-10-12 10:28:22 来自： 中国–山东–威海 联通
来自安卓APP客户端
回复 支持 反对

使用道具 举报

滑县百信开锁 来自手机 显示全部楼层 发表于 2023-10-12 11:35:27 来自： 中国–河南–安阳 联通
来自安卓APP客户端
竞技钥匙机配钥匙首选
回复 支持 反对

使用道具 举报

开锁锁锁锁 来自手机 显示全部楼层 发表于 2023-10-12 12:35:37 来自： 中国–河北 联通
这个厉害了期待详细介绍
来自安卓APP客户端
回复 支持 反对

使用道具 举报

小鹏生涯考研规 来自手机 显示全部楼层 发表于 2023-10-12 13:37:17 来自： 中国–山西–长治 移动
来自安卓APP客户端
回复 支持 反对

使用道具 举报

真仁 来自手机 显示全部楼层 发表于 2023-10-12 13:44:43 来自： 中国–湖南–岳阳 电信
高手
来自安卓APP客户端
回复 支持 反对

使用道具 举报

hzh3333 来自手机 显示全部楼层 发表于 2023-10-12 15:23:15 来自： 中国–广东–东莞 电信
人才！
来自安卓APP客户端
竞技钥匙机配钥匙首选
回复 支持 反对

使用道具 举报

追求上进的我 来自手机 显示全部楼层 发表于 2023-10-12 16:11:22 来自： 中国–贵州–毕节 电信
厉害
来自苹果APP客户端
回复 支持 反对

使用道具 举报

小球 来自手机 显示全部楼层 发表于 2023-10-12 17:53:32 来自： 中国–安徽–合肥 电信
来自安卓APP客户端
回复 支持 反对

使用道具 举报

江滨锁业 来自手机 显示全部楼层 发表于 2023-10-12 20:04:23 来自： 中国–广西–钦州 电信
来自安卓APP客户端
回复 支持 反对

使用道具 举报

三六五锁行 来自手机 显示全部楼层 发表于 2023-10-12 22:39:38 来自： 中国–河北–石家庄 移动
来自安卓APP客户端
回复 支持 反对

使用道具 举报
