只见光学指纹头上面一块玻璃,一直很好奇里面是什么样的,今天拆开看看,拆开之后才发现这不是一块简单的玻璃,应该会折射的,下面是一个摄像头,背面一块电路板。还是给大家分享一下照片吧
7 o" q4 H" W/ b

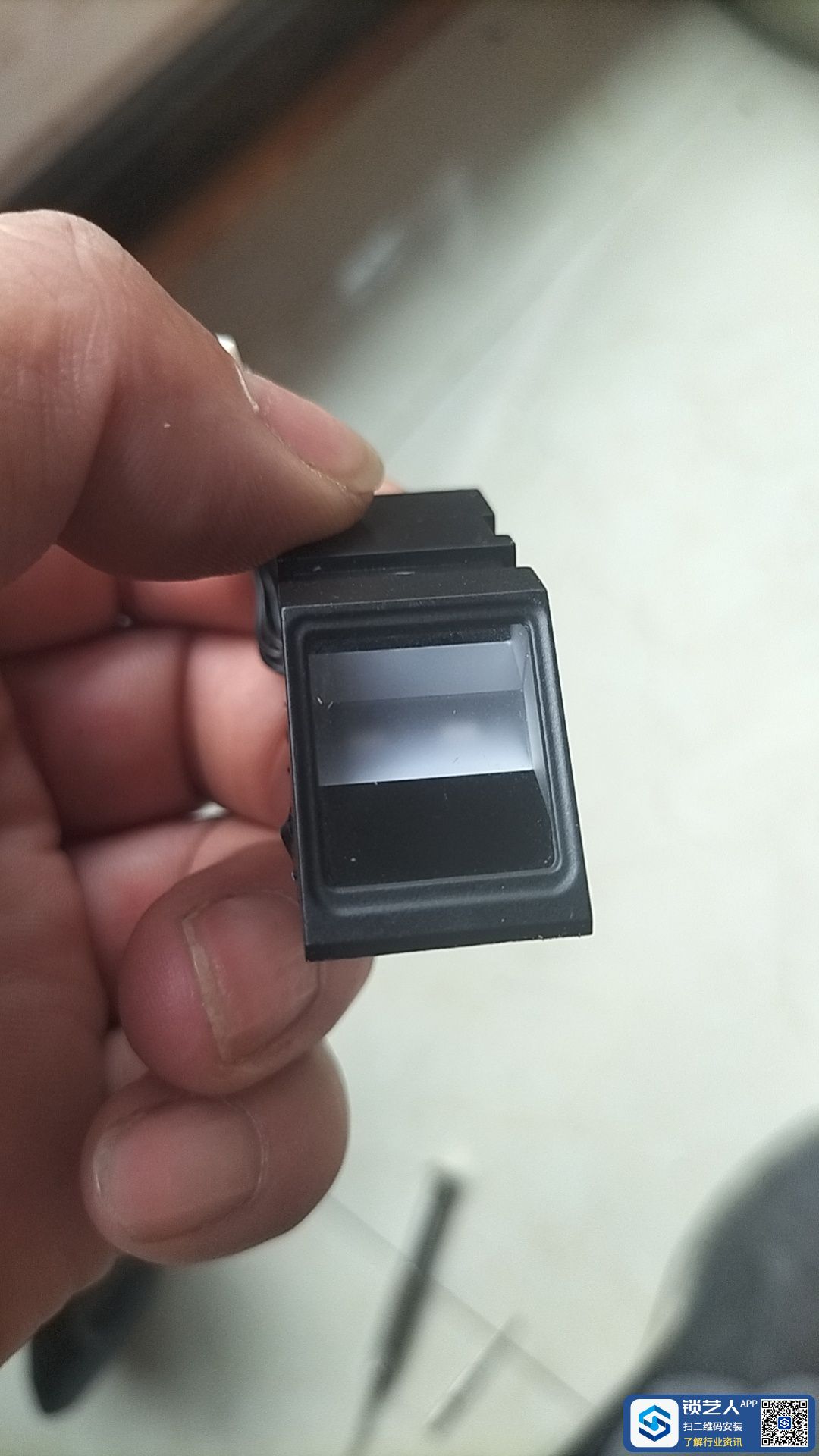

4 L6 `. B0 n8 t/ `光学指纹头
; U% f8 Y m2 ~' X& O+ ?
0 Y. D4 E2 G9 V& W1 Z* C5 k

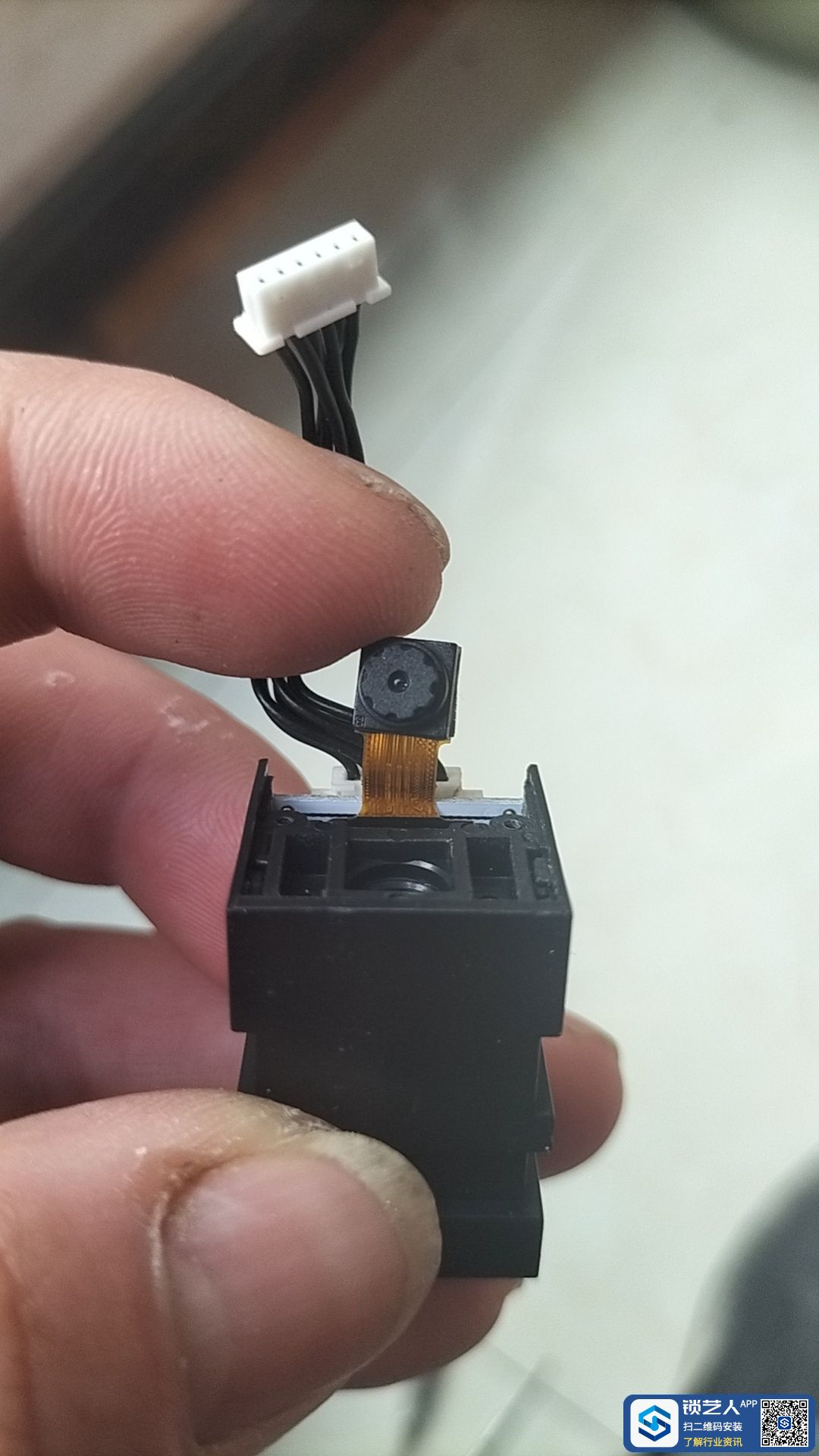

打开底面盖子,里面一颗摄像头。& x, W% o( @" i. F% O
9 i' S- s$ f4 X+ p6 D9 l

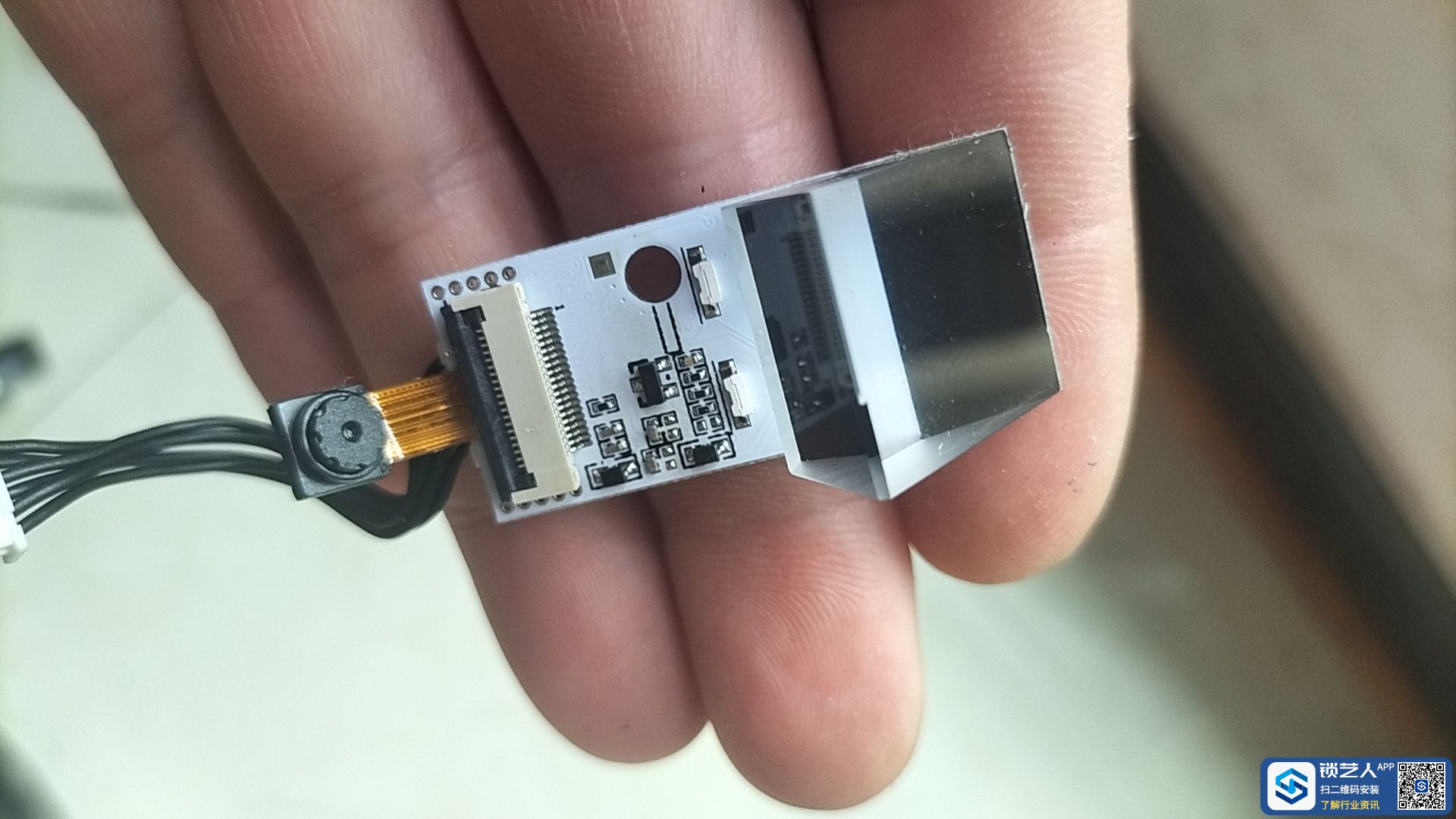

完全拆开外壳
- s/ _3 ]5 \* A+ p7 W' c

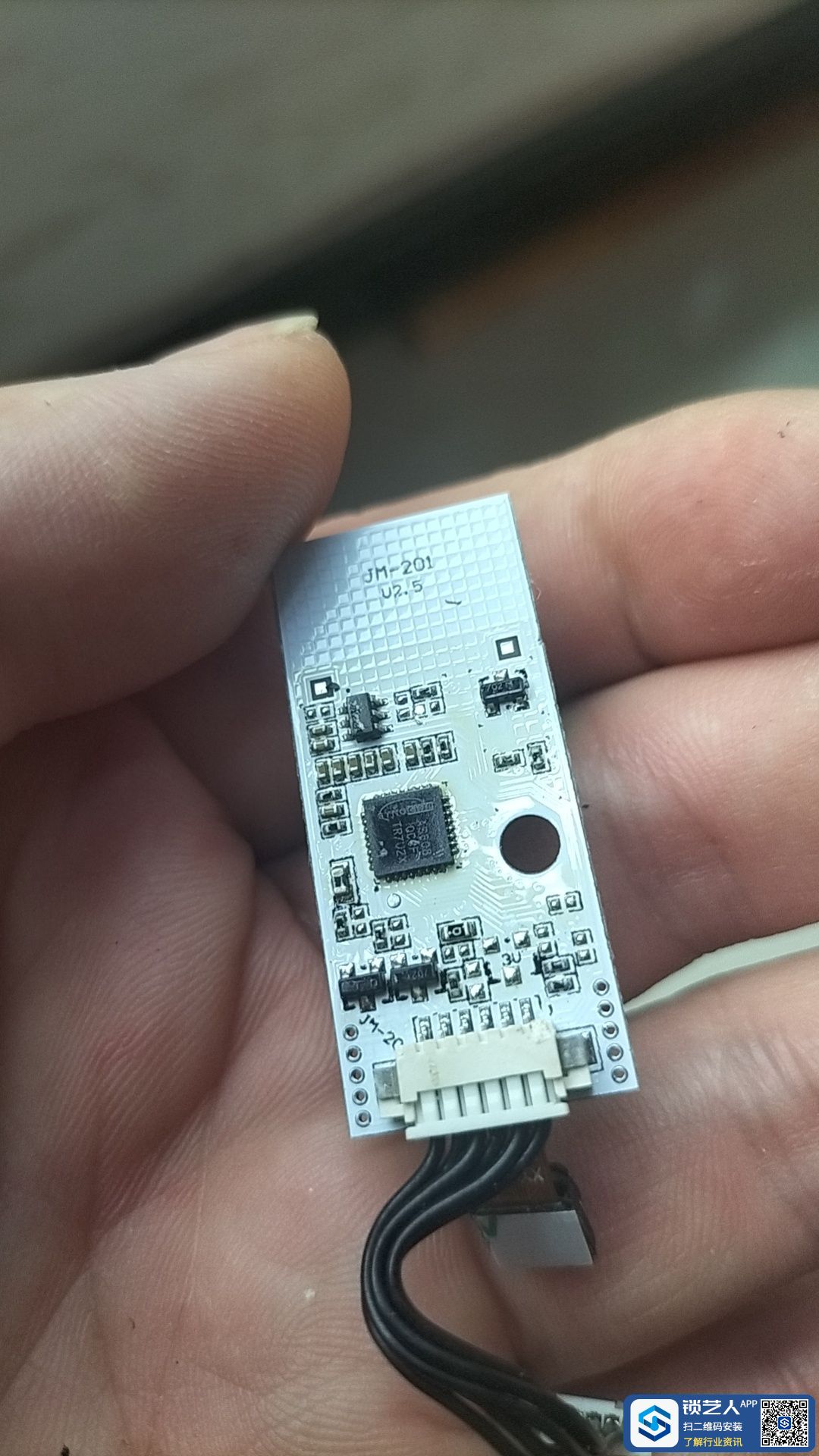

0 T5 B, R6 |8 Y) U, J' N这是控制电路板
u1 }, p s; a' O7 E( b8 a) p, @

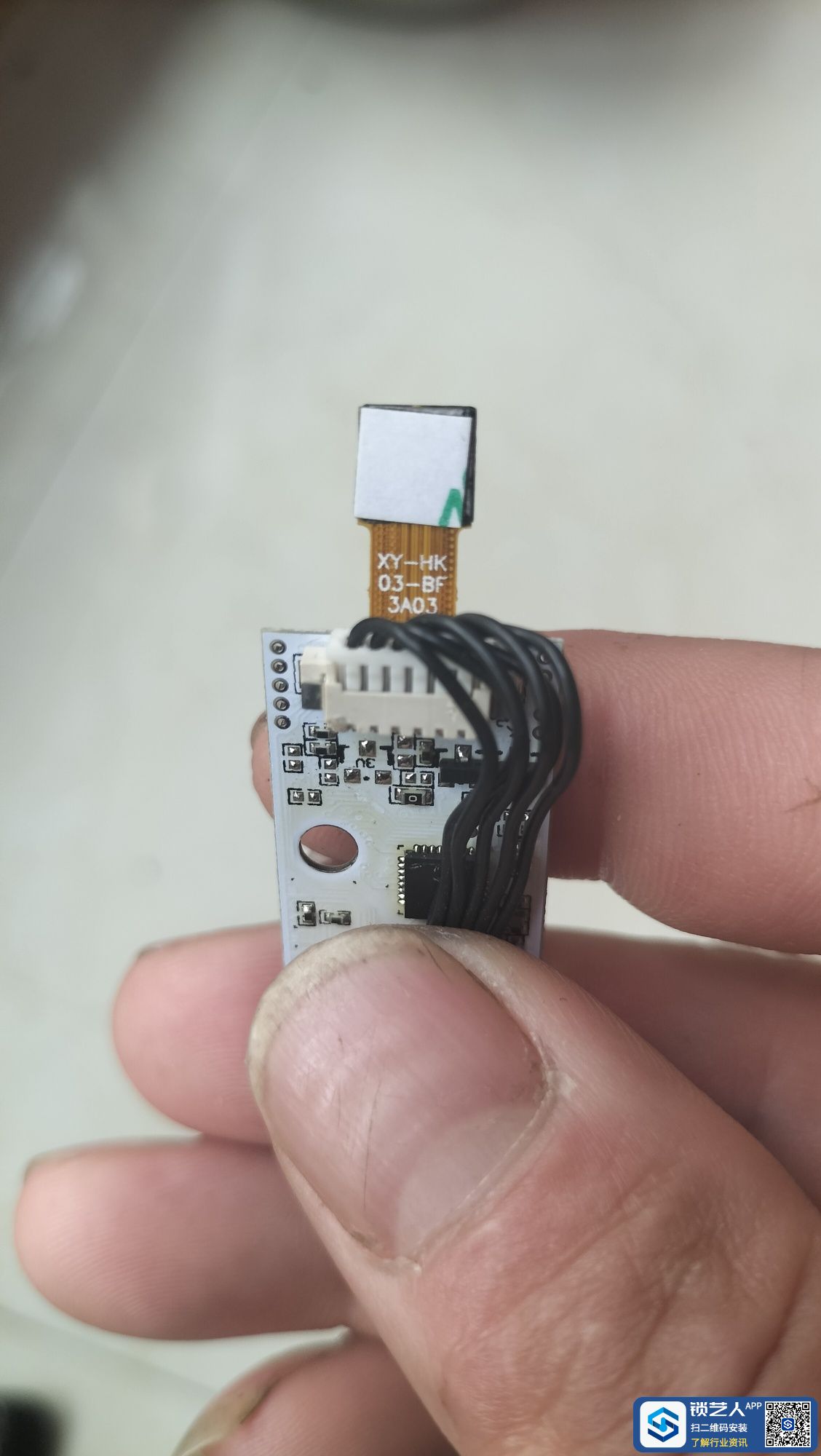

# h/ B% B3 W$ d$ f* C% Z1 ^摄像头排线印字3 W/ V+ C; x2 o& Z2 \8 q

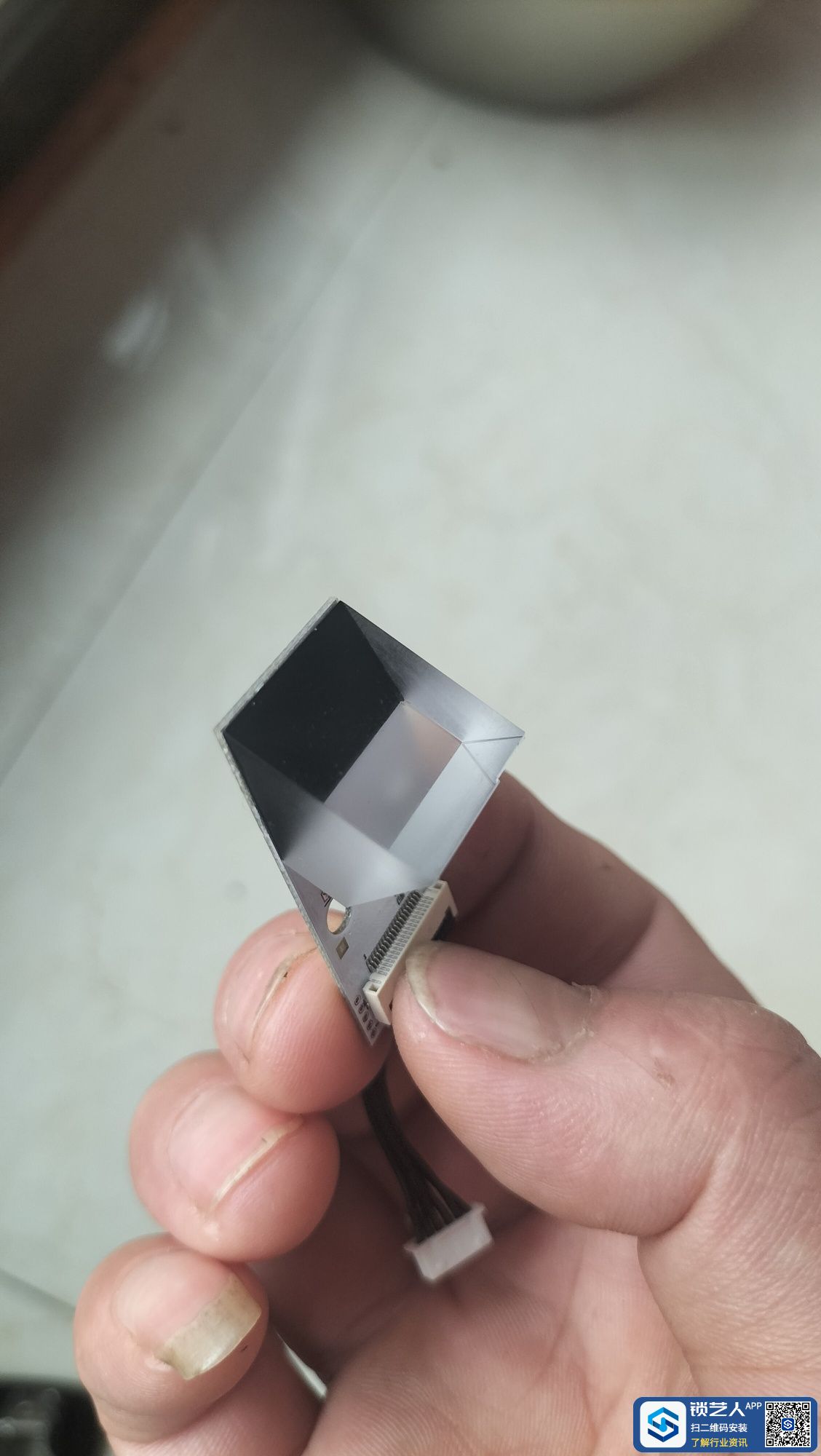

" u* U$ r9 u `2 I* [0 q' s* b这玻璃(不一定是玻璃)做有形状的,看样子手指按上去,指纹通过这结构折射到摄像头,摄像头采集到指纹再传到控制部分。
) t! x0 _- }1 g) c6 j1 u
% Y( G4 Q+ {6 I$ u! F6 ?; n, w& f 这只是个人理解,欢迎大家探讨。
