[操作教程] 宝马脚部空间模块这么爱坏,这样修省五千!

  [复制链接]
CG长广科技 显示全部楼层 发表于 2021-9-18 15:54:48 |阅读模式 打印 上一主题 下一主题 来自: LAN
本帖最后由 CG长广科技 于 2021-9-18 15:55 编辑 ) ^' V& J. _5 t' s$ E! ?

  n, r, m) Z: J$ ?9 q/ C一、什么是宝马脚部空间模块?
8 W& S, t, l' ^0 M宝马脚部空间模块简称FRM,由一块携带CPU的电路模块组成,主要作用是控制车辆的门窗、大灯及通讯系统,属于车辆的重要控制单元,并且非专业人士极易造成该模块的损坏,一般结果都是电路板上的CPU数据丢失,出现灯光、门窗等的控制故障。
/ `% o$ v; \, b" G( C# G. S9 G6 v) N' ], L0 j
二、损坏的原因有哪些?
+ R  X4 B& e" r" t8 t造成FRM数据丢失的原因有如下:更换电瓶时启动开关未关闭,电瓶接线头搭铁,电瓶缺电时强行启动,以及一些其它非专业电瓶操作导致。通过日常修理案例中能够了解到,宝马脚部空间模块控制范围比较广,涵盖一些灯光、门锁、中控锁、玻璃升降等。. ?7 ^" D, V1 n# Y% M& {. G
2 A. y& F6 T6 `' V$ i6 x; j
三、常见的维修方法如何?9 p' G& y2 e) I9 ]
FRM模块损坏也很容易判断,维修办法除了4S店的更换模块处理之外(当然了,价格比较贵,一般要价四五千元),也可以通过拆修的方式简单解决。拆修就是使用修复设备连接模块,重新恢复CPU内的数据即可,费用一千以内搞定。维修模块需要用到的设备包括电路焊接设备,模块修复设备,CG100修复免设码,装车即好使。(如果要用到其他设备修复的话,还需要用到CGDI宝马神器或者其它可以接入行车电脑编程的设备进行设码)
1 t  |/ r# ^# t) m* s! y3 X% B9 R" p# d' x
四、CG100的免设码修复操作流程
. @9 ~$ U* c% k1 A8 O常见的脚部空间模块故障很多宝马车型多有发生,一些3系、5系、X系甚至旗下的MINI都有,很多属于人为的误操作引起的。

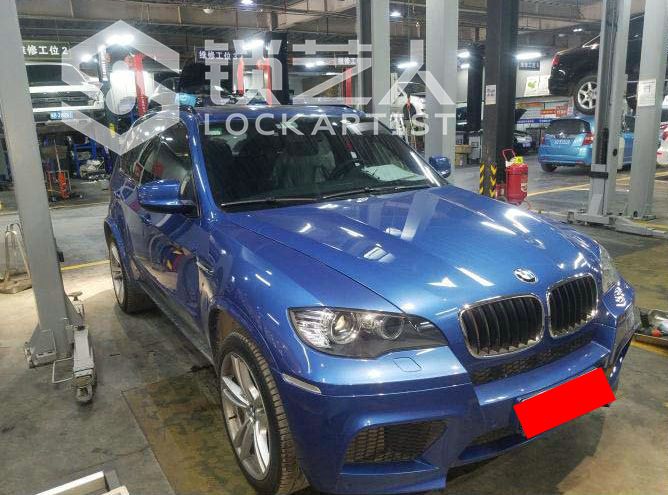

: b, V+ ]) C" x. g% [0 t下面我们以宝马E系底盘的车辆做实操,一步一步带你了解,简单修复,轻松挣钱。$ o% ?4 c/ m# I1 g  O

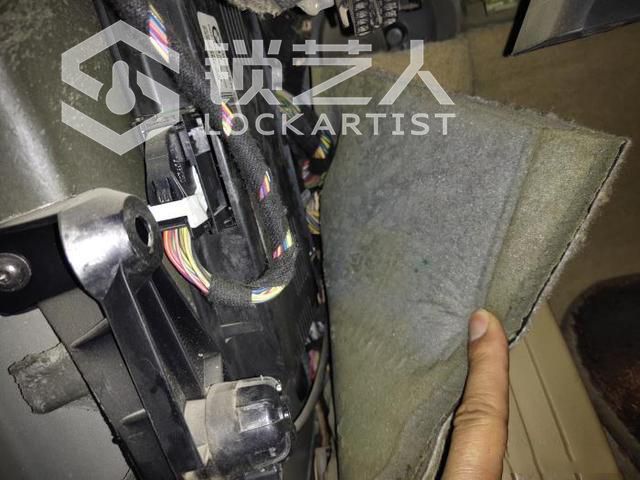

1.FRM模块是在驾驶室左脚前面位置,把地胶翻开就可以看到了。) _) t7 t' n0 V: L, @/ a/ i
1-1.jpg % y* J) E8 Q: q7 P5 a
+ r5 f) X5 Y! U- C
- Z5 Y3 M9 ?% I$ h

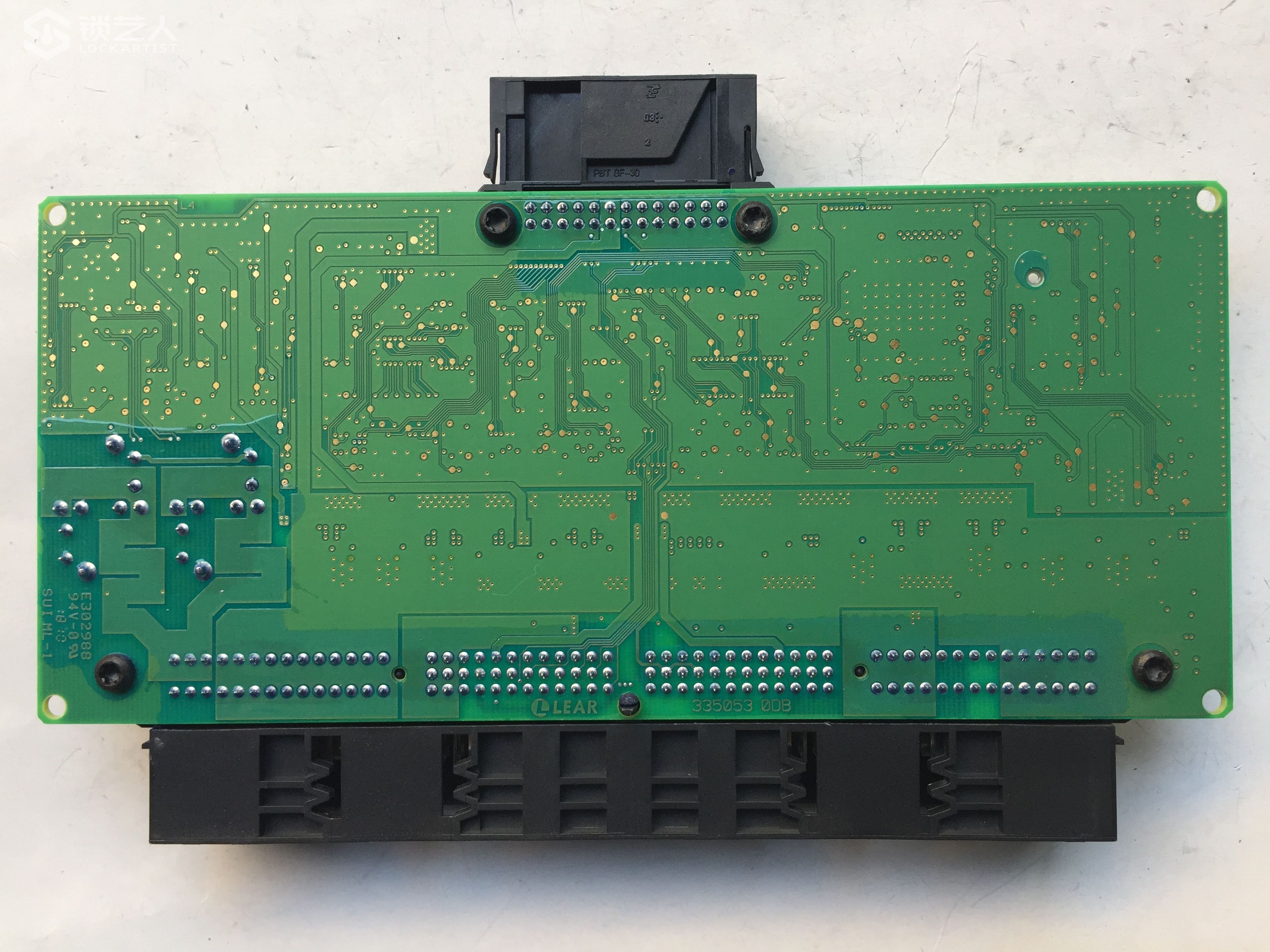

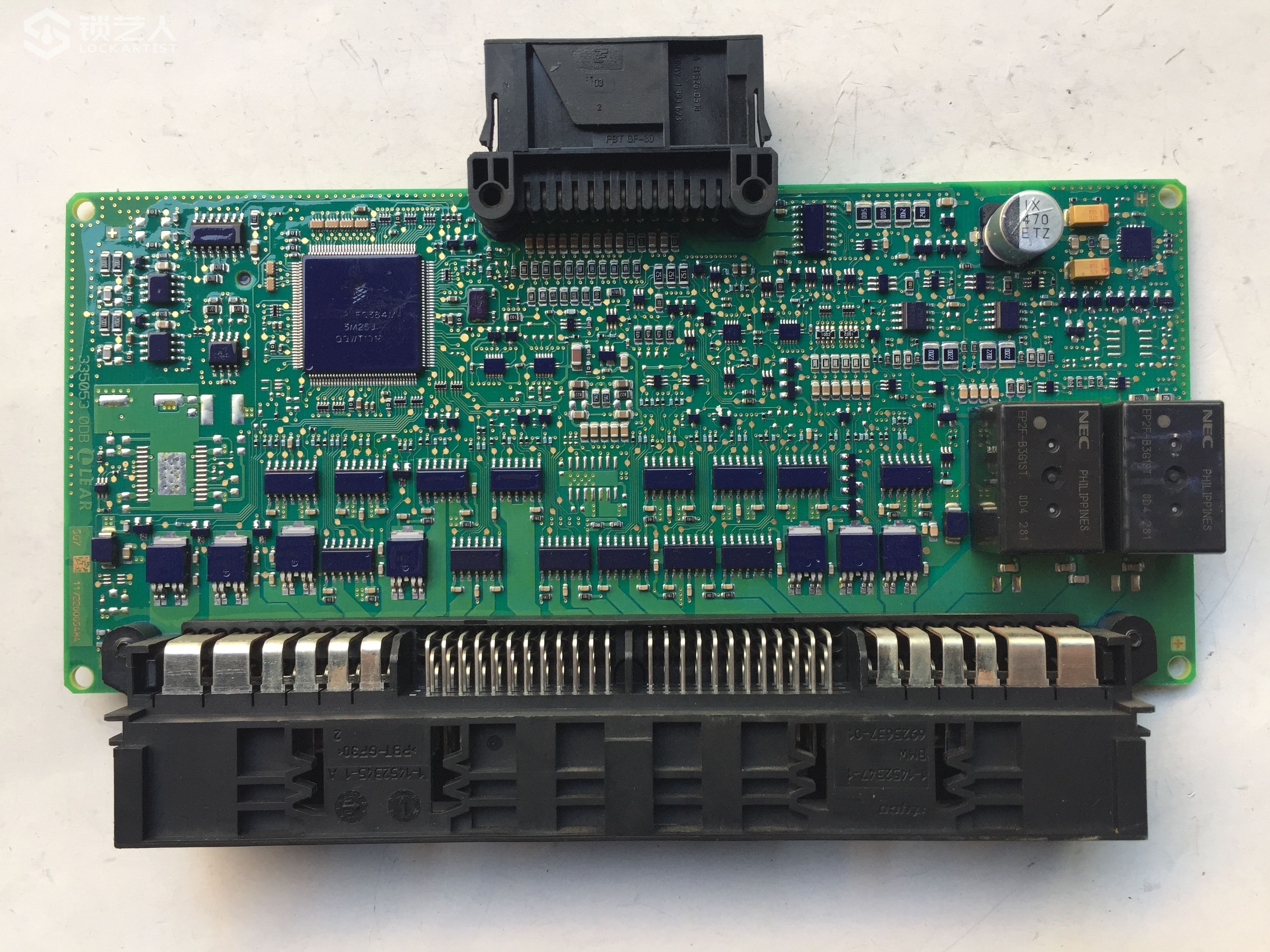

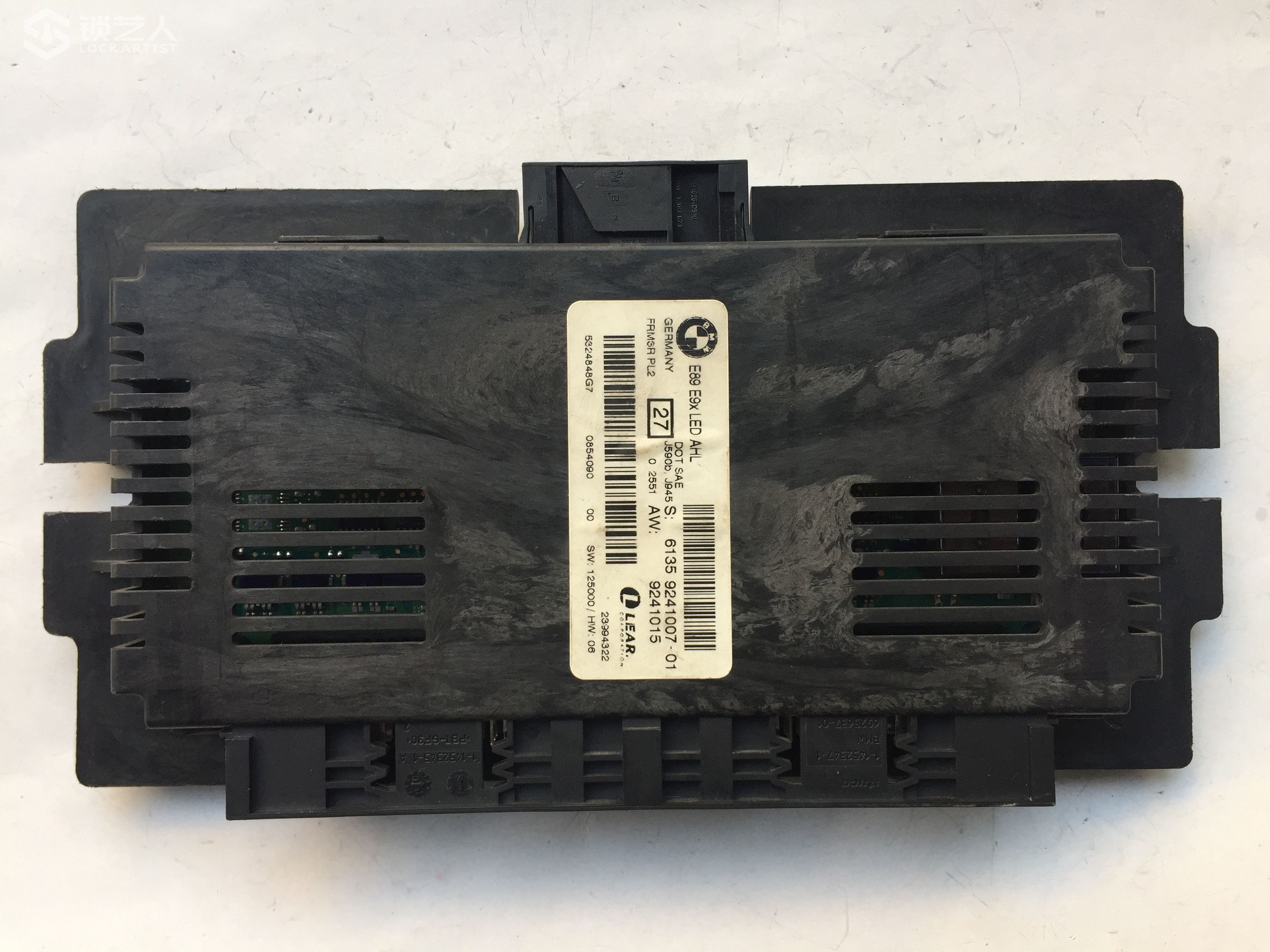

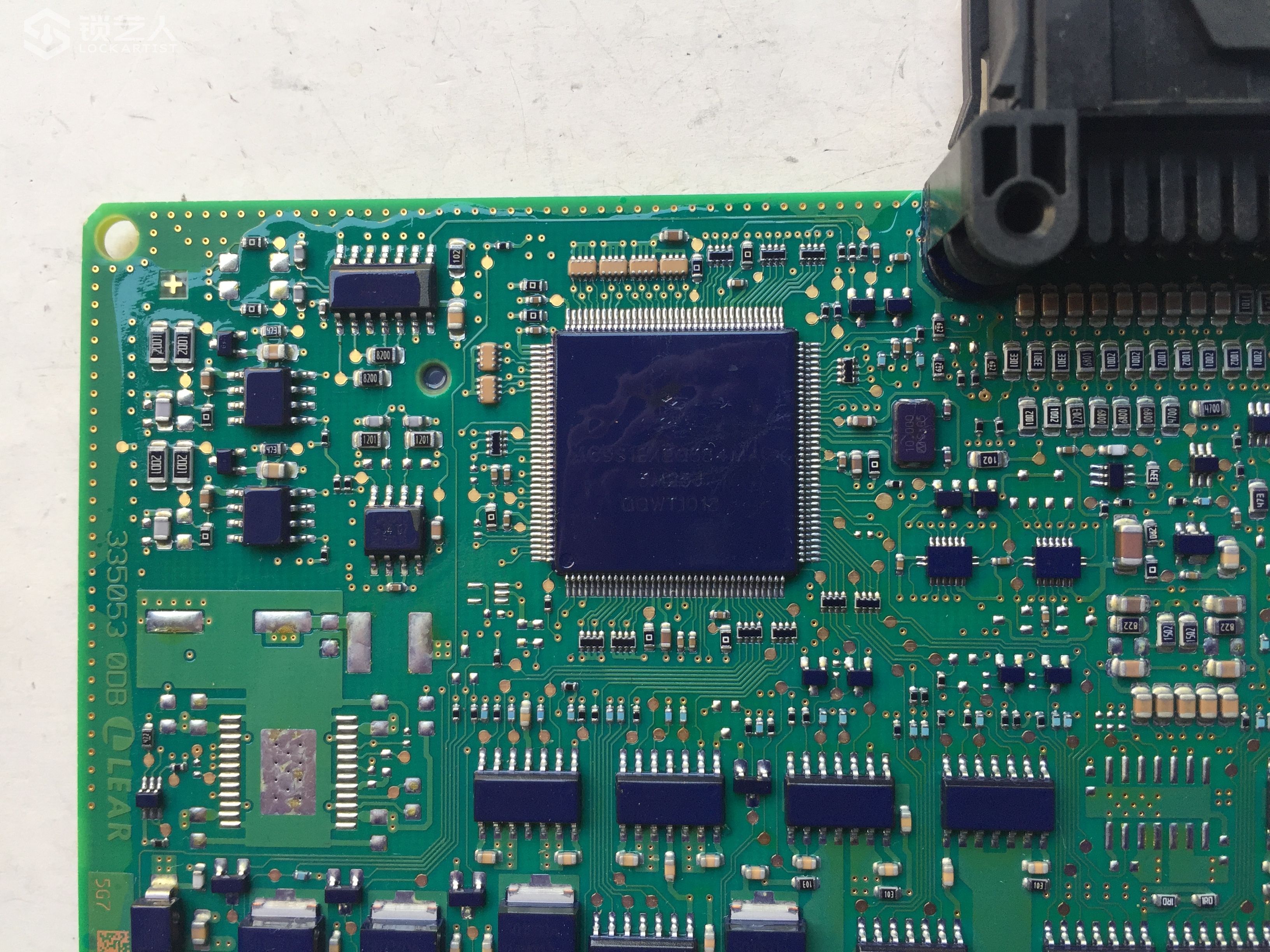

- ~( ^/ ^* _1 Z9 ~2.车辆熄火,拆取出FRM模块,查看编号及内部样式。2 p9 j: ~9 h4 ?% [* y7 }$ B
& `/ ^1 X4 \5 s7 Q" \
  ~5 z& \* P0 H* w9 } 2-2.jpg
8 j- B( n  h$ r6 c/ \! w2 s
# \$ j2 g& \0 B! D" J2 T/ _7 e, ` 2-3.jpg
/ P: q0 \- ?9 Z! h0 w0 O: w6 B  f- |2 H
4 q6 y! ~7 v; y+ A# a; i. I, |, k% u& c' j

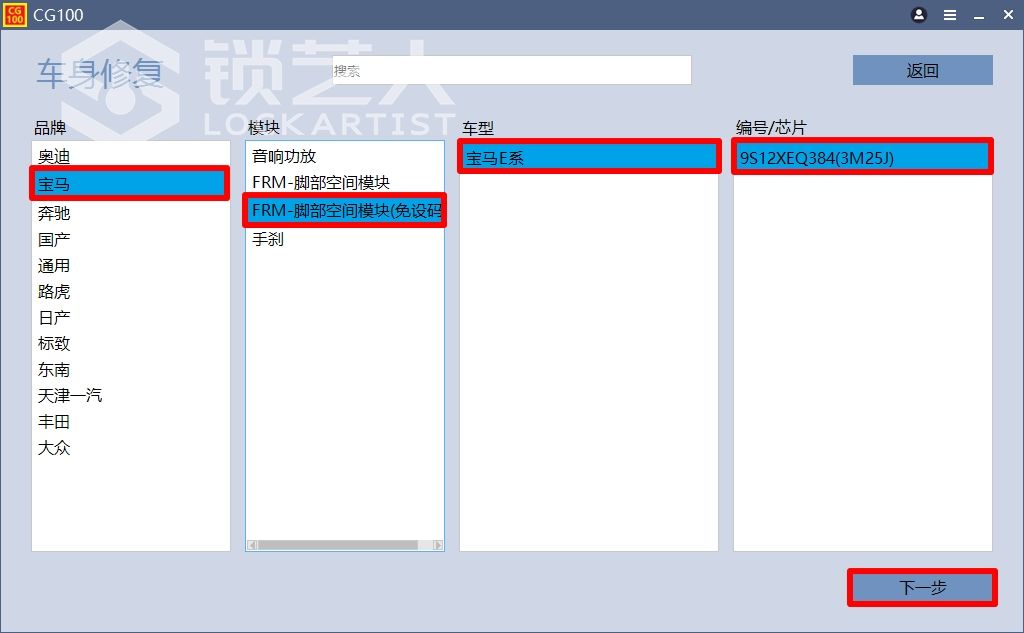

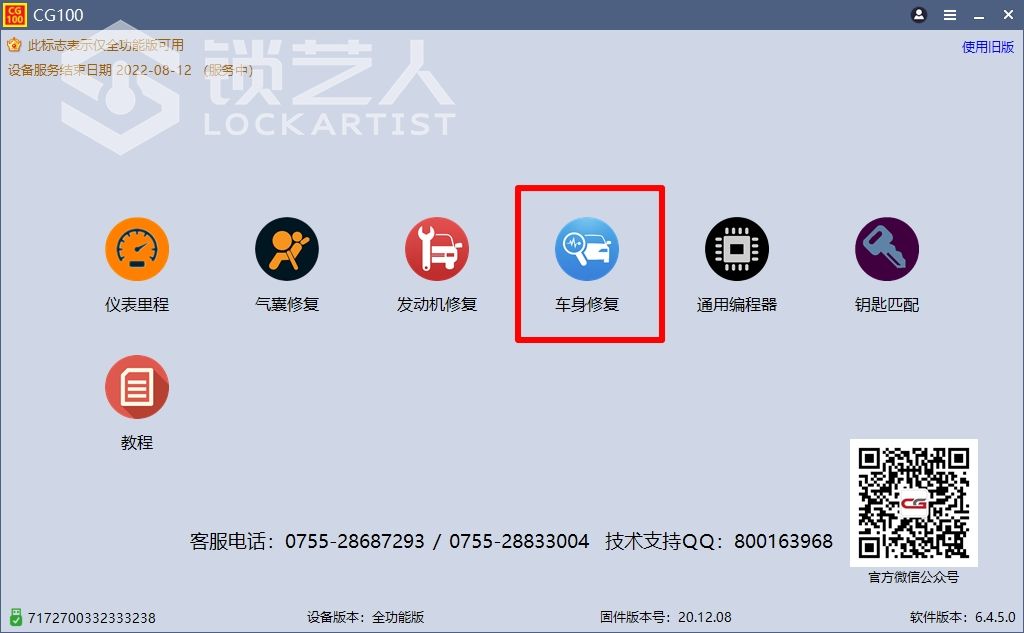

3.确定芯片后,我们打开CG100的修复软件,找到操作选项。0 W$ F$ e. c( Z2 I. z
7 m' A! B1 Y4 V4 R
/ o1 `! w% u' Y/ `( Q8 N8 e 3-3.jpg " q3 k9 s3 @& A4 P: Q) w$ i8 {  {

+ \1 K2 q: E, z5 A- x# m( Y3 a" i 3-4.jpg , R& w5 f! V6 P) f6 T! Z
# Y# w# p8 v( Q9 F9 p

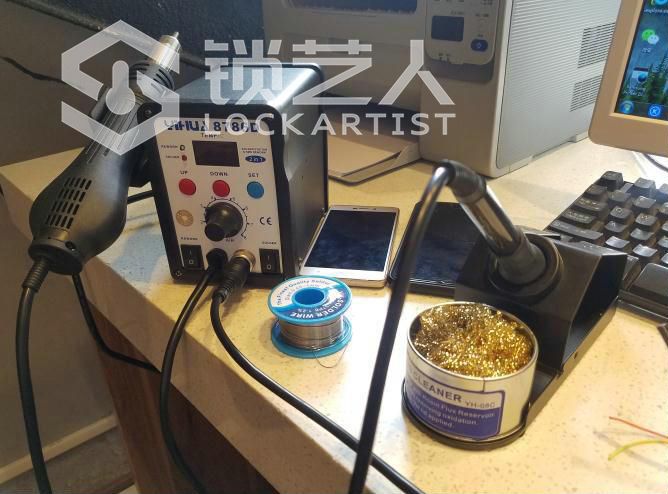

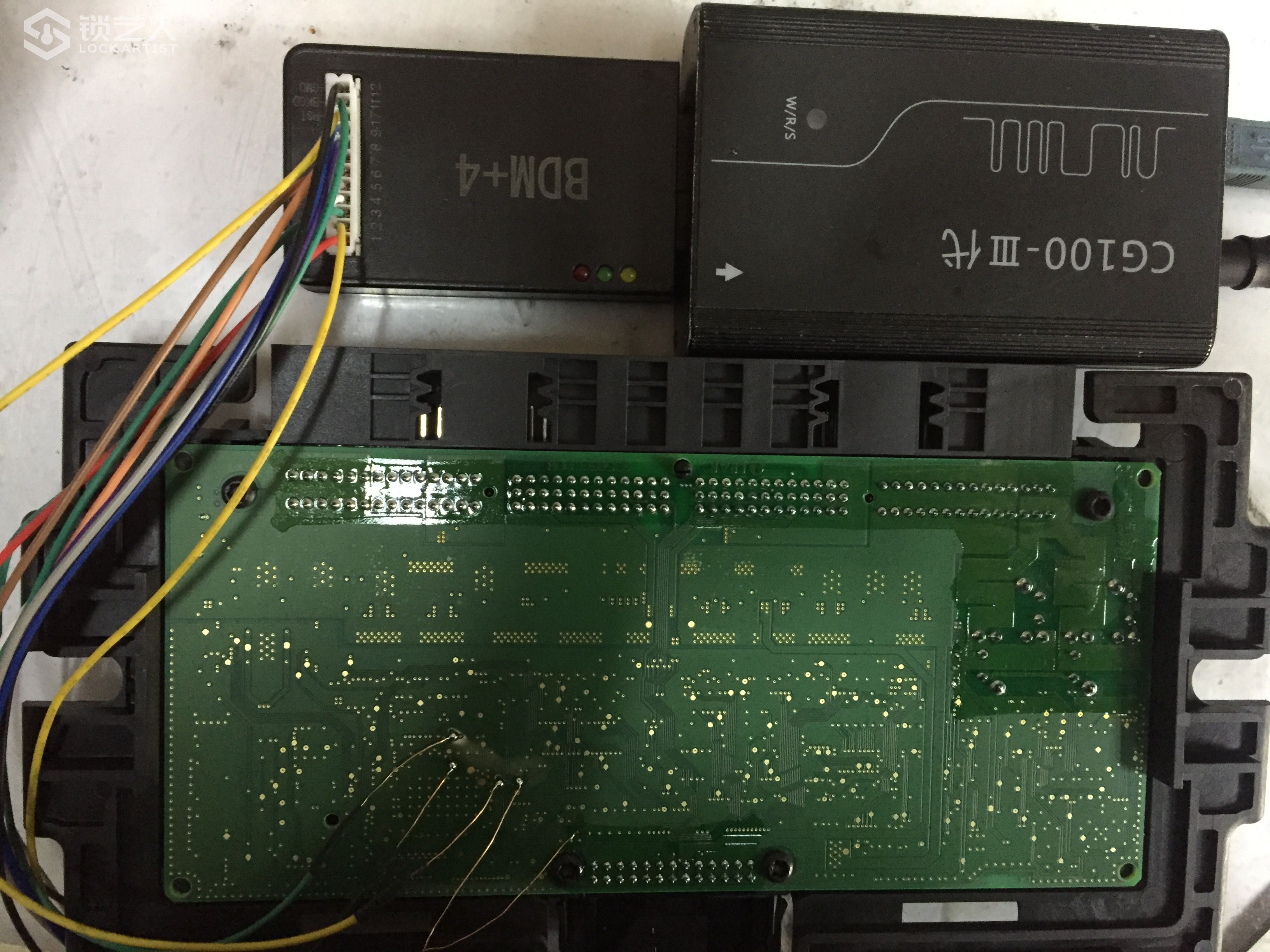

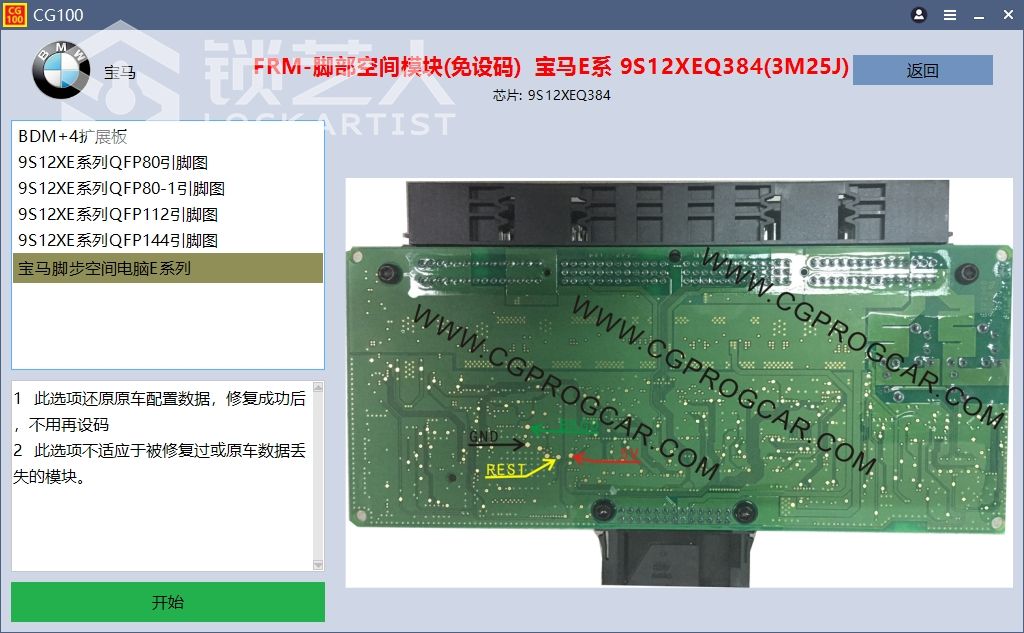

4.查看软件接线图后,我们使用烙铁进行焊线,保证接线无误和焊点无虚焊。9 O& f. J  f1 l9 _1 u) t8 H; d
4-1.jpeg ; b* `+ ]2 h5 m! B1 |
5 E  \+ f3 s. [% B; @
4-2.jpg ) e. ^; E; E1 X- n

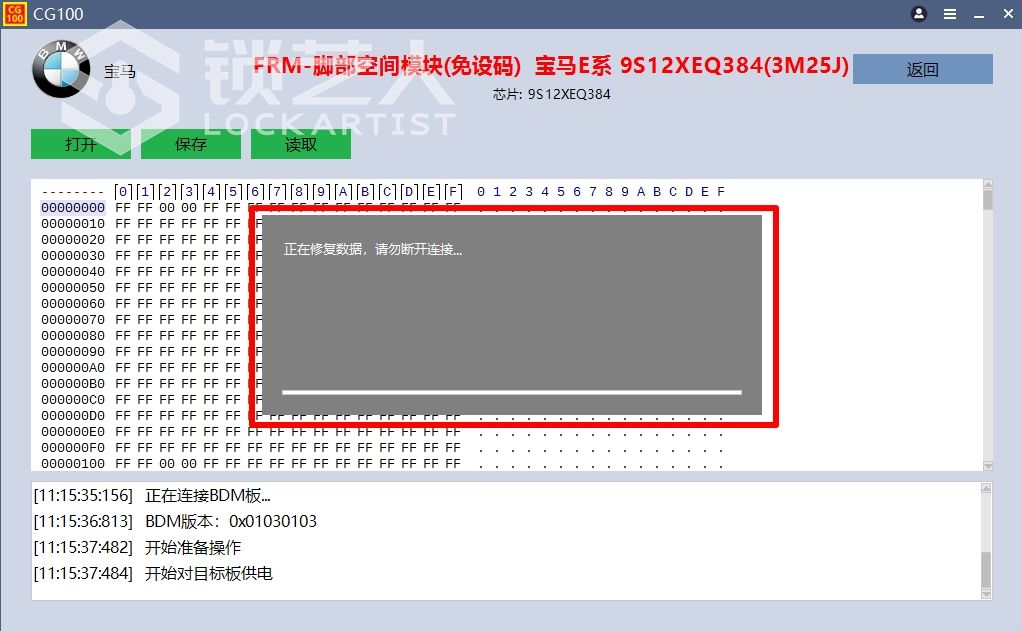

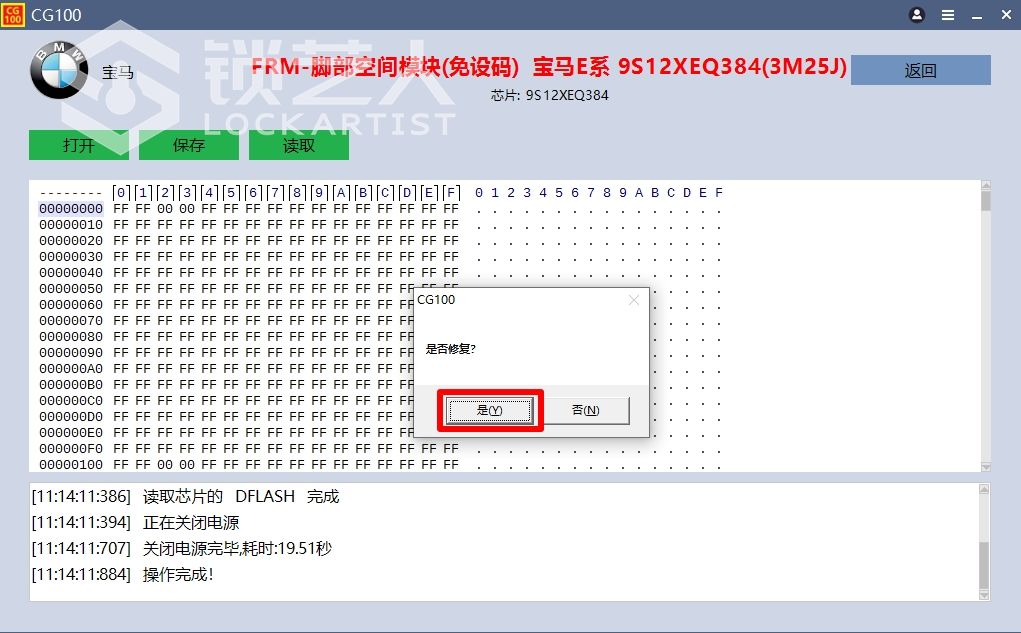

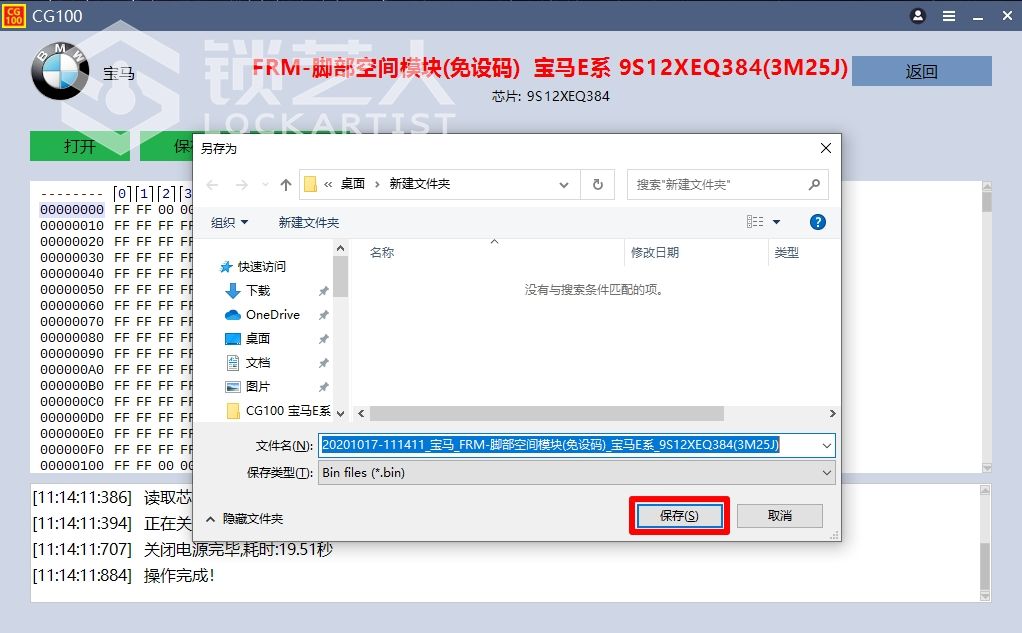

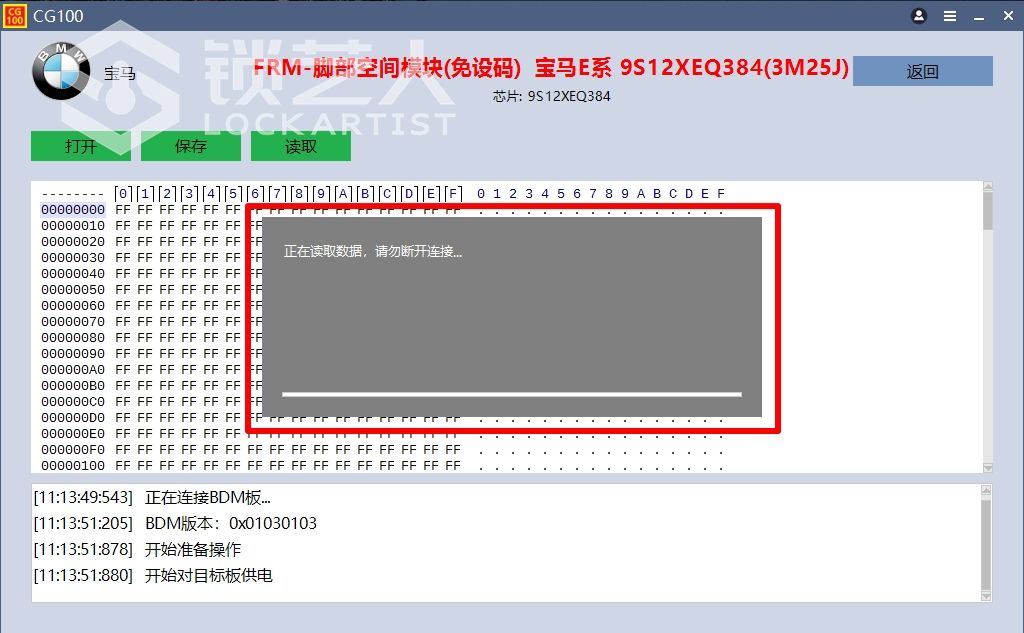

. E! G4 k2 k, @. C5 c7 _5.检查所有连接正常后,开始操作,请仔细查看软件提示,不要胡乱点击。
6 S5 b$ w* r! G7 i/ e+ R! y( w 5-1.jpg
* `' [# F" {. }" M( N1 i  x; `# I' y5 \  q$ g) p
8 m) Z( U0 g2 i, L% {" D9 |8 [
7 R% l  i' h: o7 x6 u 5-3.jpg + L- G/ n5 }5 `- Y. M; `/ j) Q
( ]# G4 B; t4 w  @# p
5-4.jpg % n9 |- r* y' Q

/ L# n4 Q. P% P 5-5.jpg
; h, ~9 Q8 v, e* Y% i* _! s6 e, N6 p0 H" K4 d/ w$ w& m0 D
5-6.jpg   _% |- U/ g0 a% V% y. H$ B

; M& O- n9 e) e" u4 E% |- T$ C( n( C6.修复完成,将FRM模块装回车上,灯光和玻璃运行正常。+ x4 ]2 F( G/ W% @! Z" H# d
