[国产车系] 东南DX3更换PEPS-ECU (一次路途崎岖的远程救援)

  [复制链接]
何芸 显示全部楼层 发表于 2021-9-5 02:02:32 |阅读模式 打印 上一主题 下一主题 来自: LAN
2021.08.30.
# Q/ M+ w1 ^7 N# J% ?1 E: R, m( M9 R, O8 z

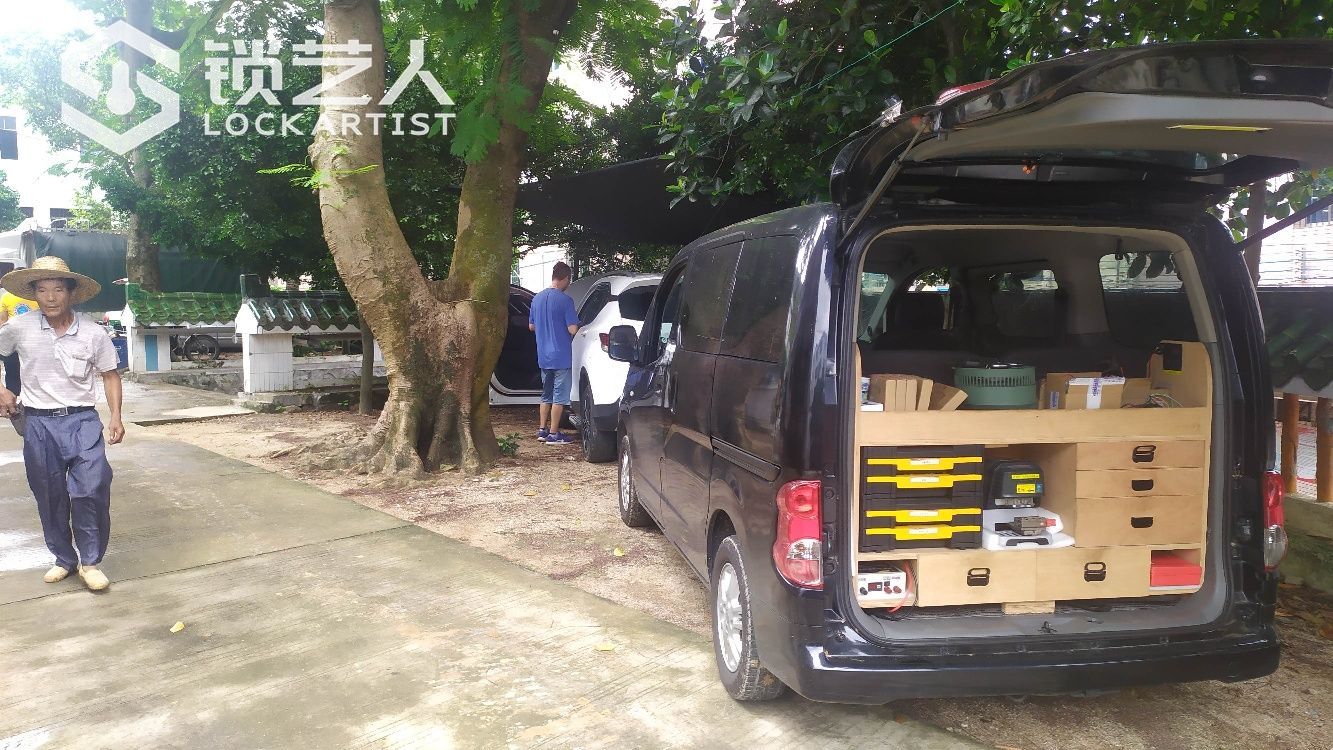

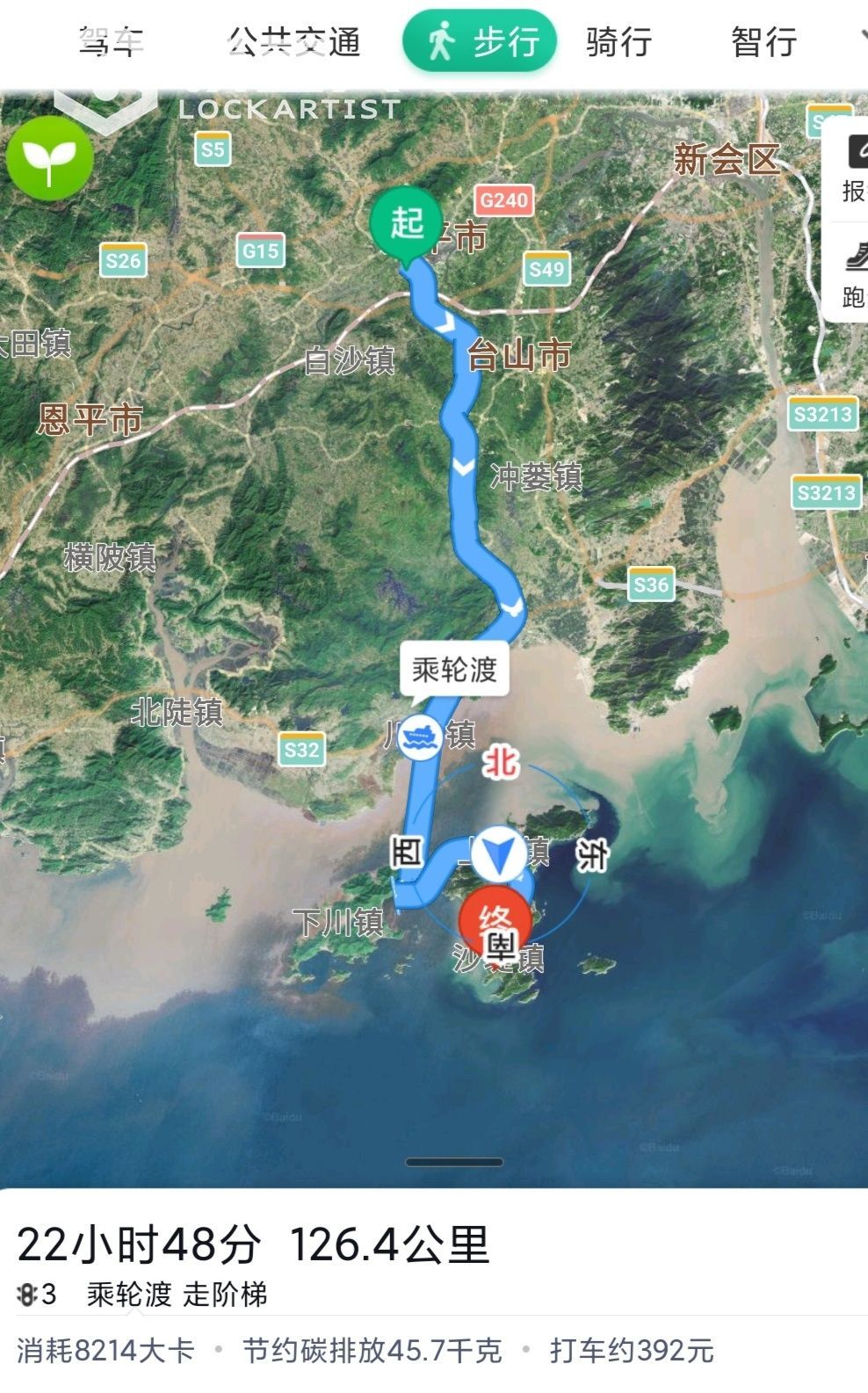

       今天起了个早。不,应该说昨晚通宵达旦根本没睡:凌晨一点多还来回50多公里开车门锁,干脆不睡了。早上6:00出发上川岛,7点多到达山咀码头,想想工具不好带,况且故障表现不在智能卡,在车身的话就不好判断了,还是连工作车一起上船比较稳妥:小车单程票200元,比之前的500便宜了不少。问了一下是因为现在不能垄断而多了一个竞争对手!

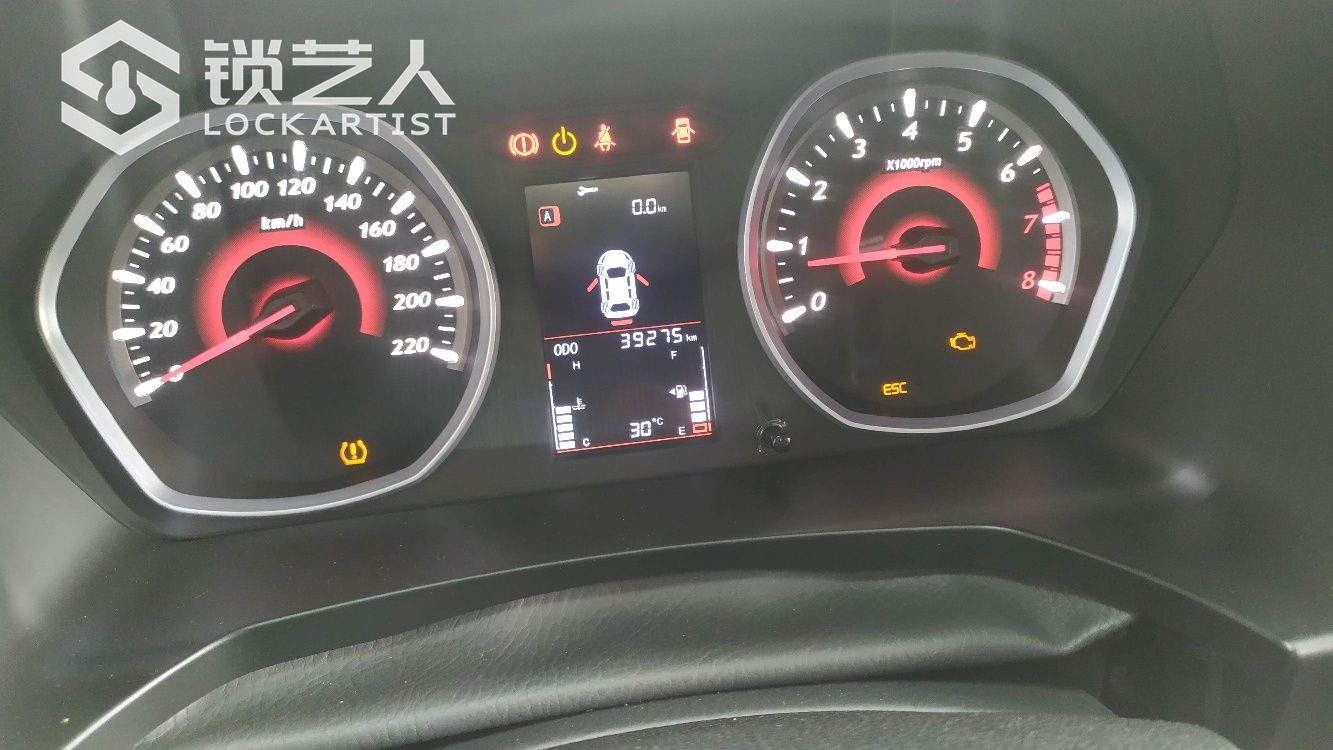

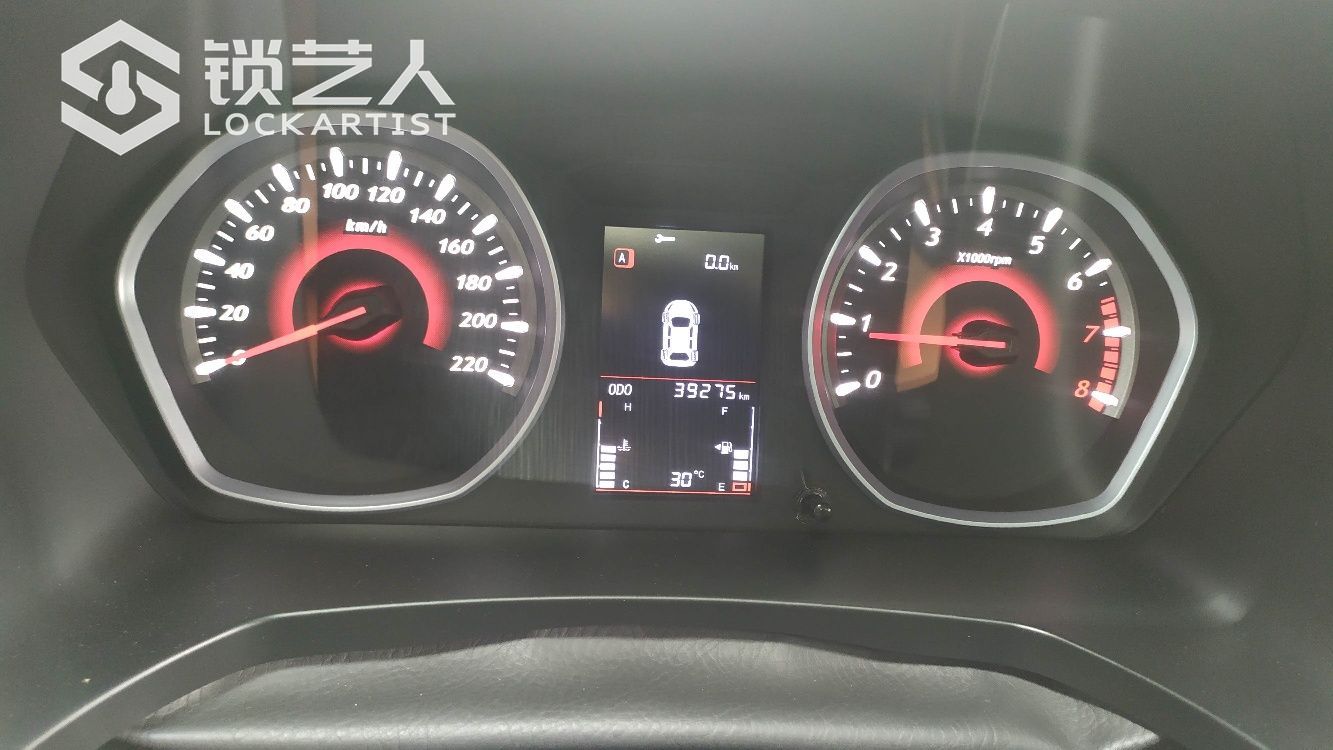

9 n, @5 @0 R- r) B) ?       船靠上川岛三洲码头后还要开车20多公里才到的目的地。此次救援的车是2018东南DX3,故障表现为两条原车智能卡均失效,仪表时亮时灭,一键启动按钮有时蓝灯有时红灯甚至干脆不亮…………9 s) m) h& _; g3 y3 }$ q
       查钥匙,其中一条没电,换电池后检测芯片和遥控频率均正常。9 o, D9 ]) l0 v: Z8 p9 C- @, n
       查车辆电瓶,有时12.6V,有时6.5V.。见鬼了!8 A6 G' M8 o4 N9 g
       ………………5 E' O: C4 C' `
- \$ o) e3 y* z9 j4 I 163077573823042.jpeg
9 W% L$ k: c$ J+ P" v0 c' ? 1630775738365564.jpeg % O0 b9 C7 p* H$ L, {, K' r, [( \
0 [/ W6 J* H9 Z1 |; `5 z, E

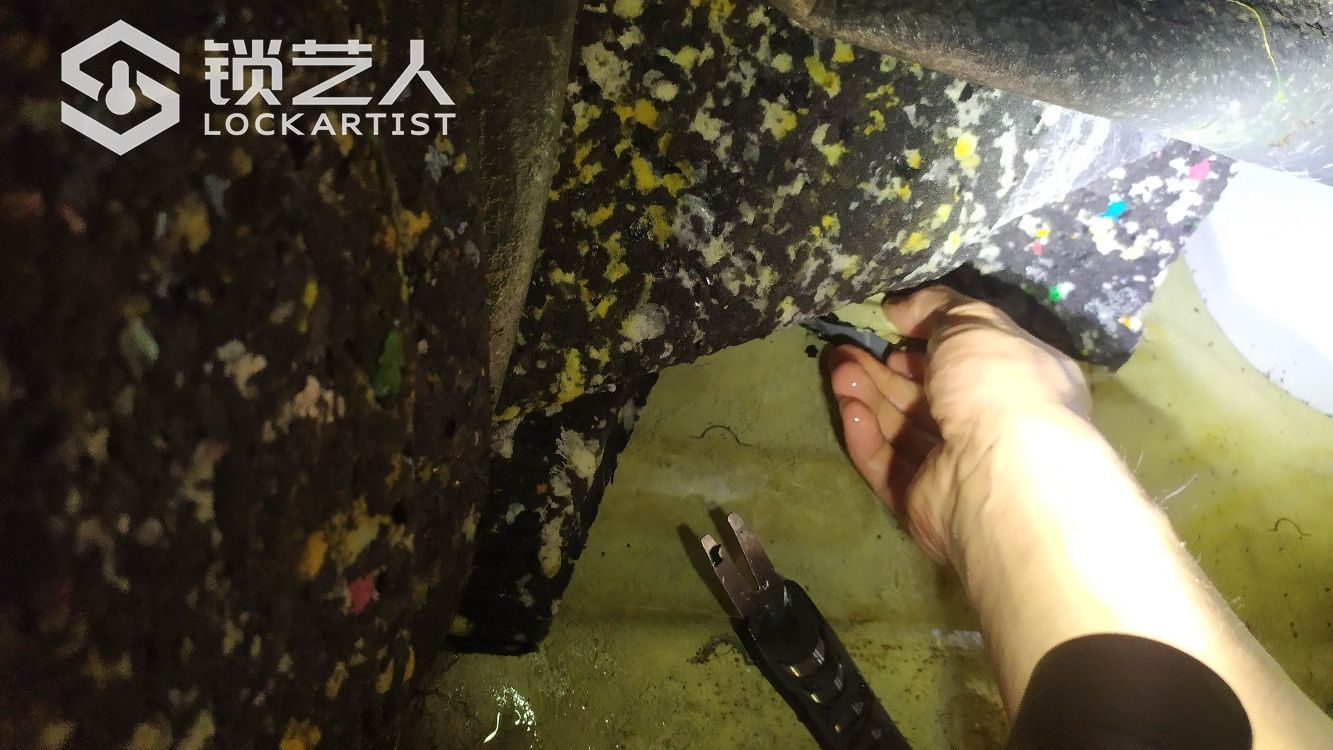

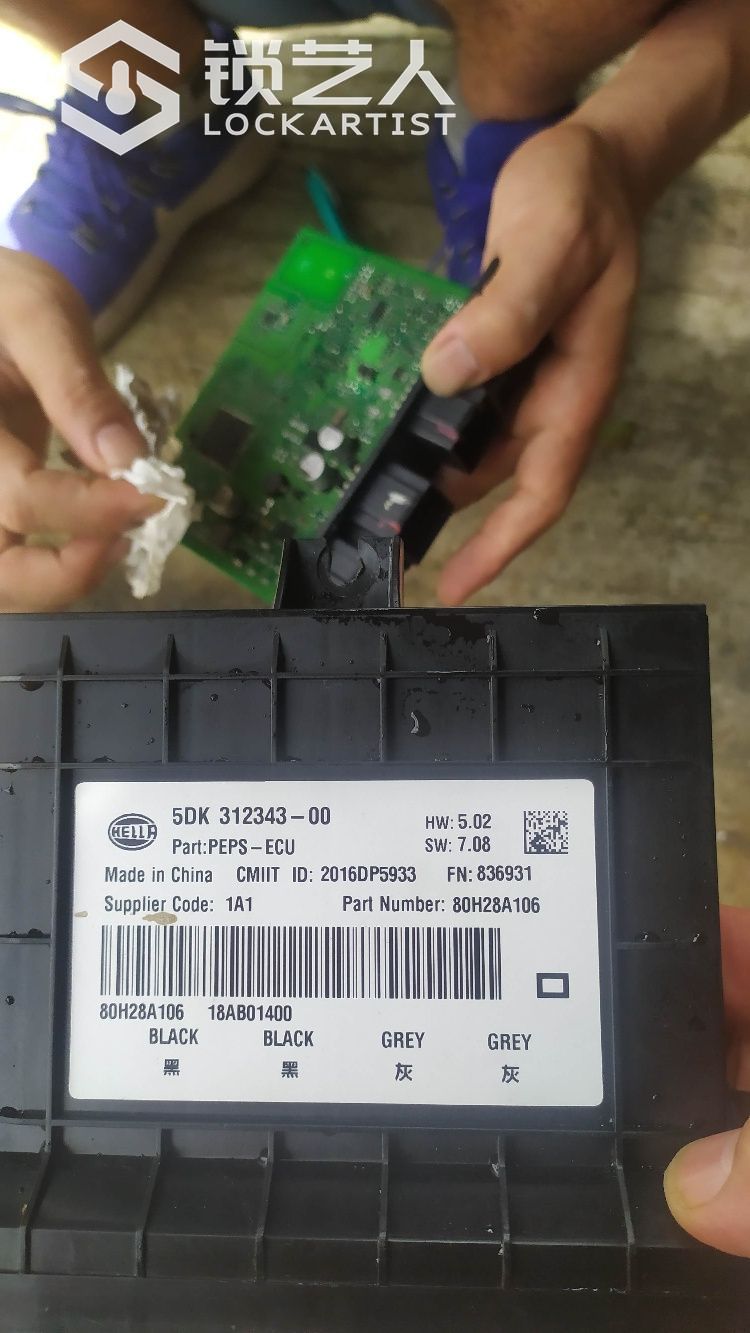

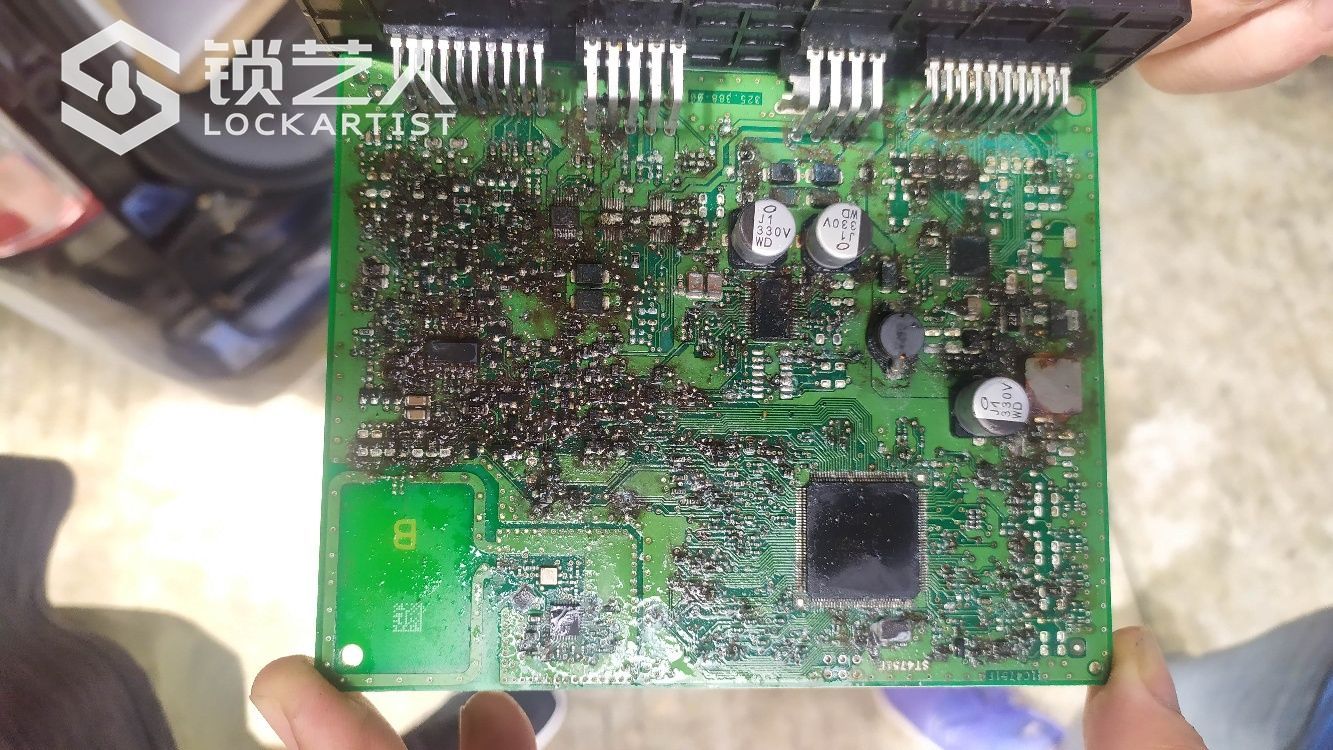

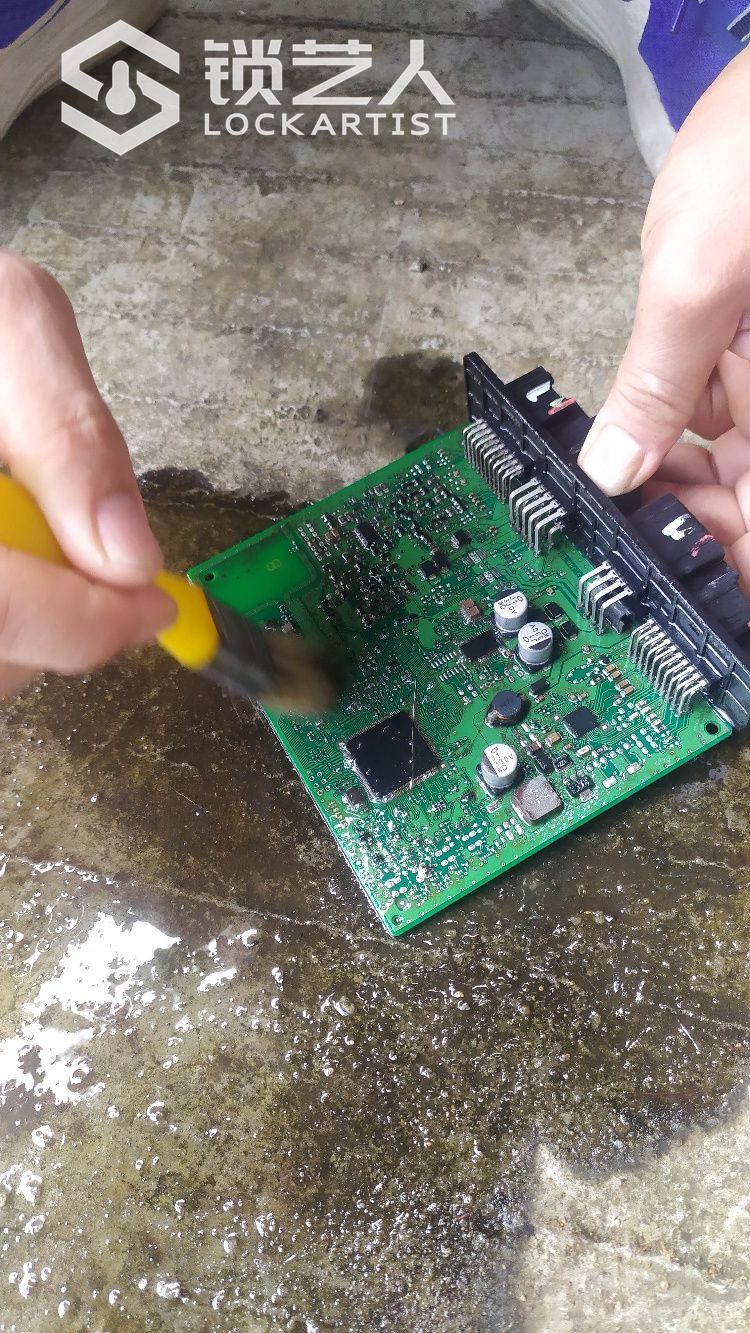

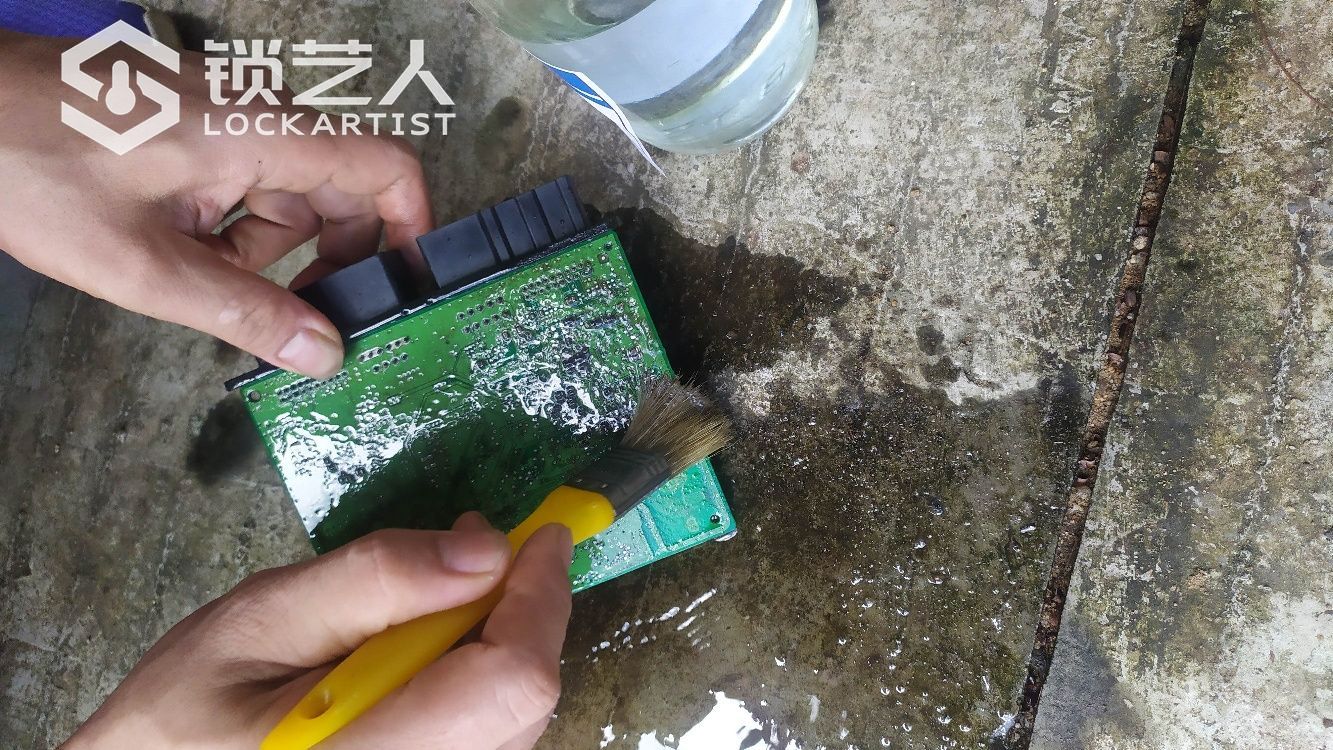

; A' p: w& N" j3 e* C       话说两条智能卡钥匙没有问题,就到副驾座位底下查PEPS-ECU模块了,俯下身手臂按在副驾踏脚的地方……吱……手湿了,副驾地板全是水。拆副驾座椅,卸下无匙进入一键启动ECU,解体后里面好多水,电路板也锈蚀损坏了。尝试了多种方法想修复最后以失败告终。2 d# F2 F& Q. Q  X. H
       : _' B! G( G- O4 E, k; S! h
1630776205801916.jpeg ' l' ]% _/ `' f
. ]+ i9 X( O% D6 B* B: A 1630776206164553.jpeg ) G' _' E% M2 P  {6 a& n: l" L
# D* B, O! k7 H4 |; K) [- G( F4 @) K 163077620659494.jpeg ; S" T( ?1 L2 t; n7 S

3 o) a- U! e4 }8 S5 Z; }" A7 N    2021.09.04.
& @0 \$ [; h& T6 g" c& x: m       无奈,找厂家订了 PEPS-ECU 但要等物流配送,3天或者几天也说不定。没办法,就先回家等收货。- j0 m" `! ?7 D: s* R+ O
       前天下午收到配件但已错过渡船开航时间。故昨天又起了个大早,重复了几天前的路程和步骤(除了这一次的路途还要伴随着倾盆大雨)。
  q, T9 B% @2 \4 Q0 z1 X% A# n, r       车主也早就心急如焚的在上川岛三洲码头等候一起赶到沙堤。

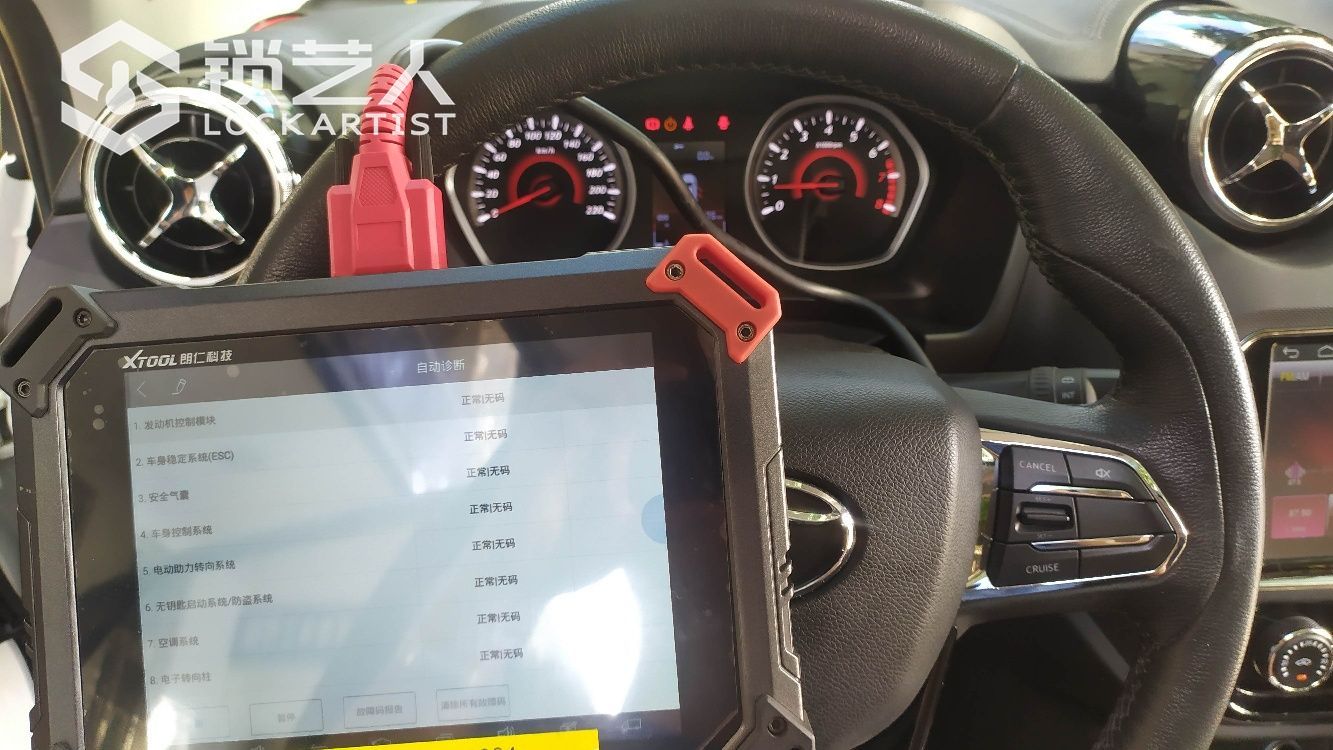

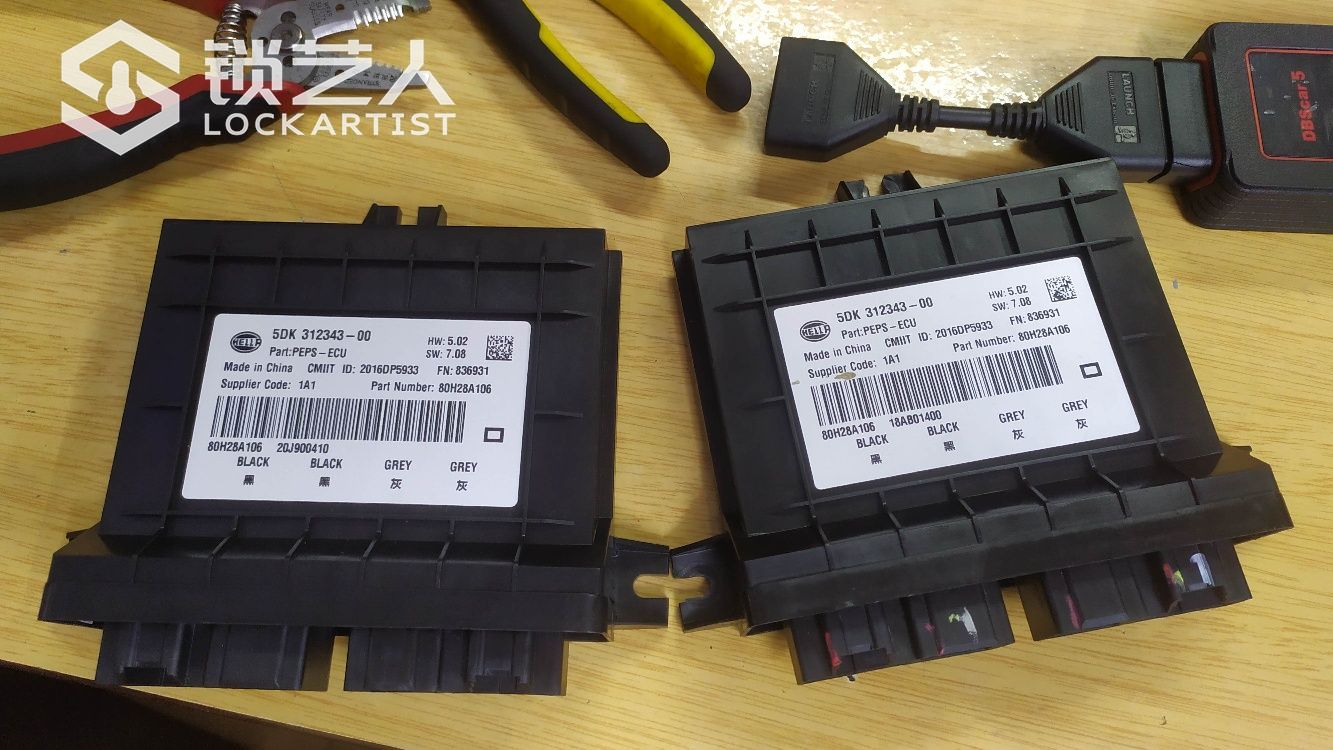

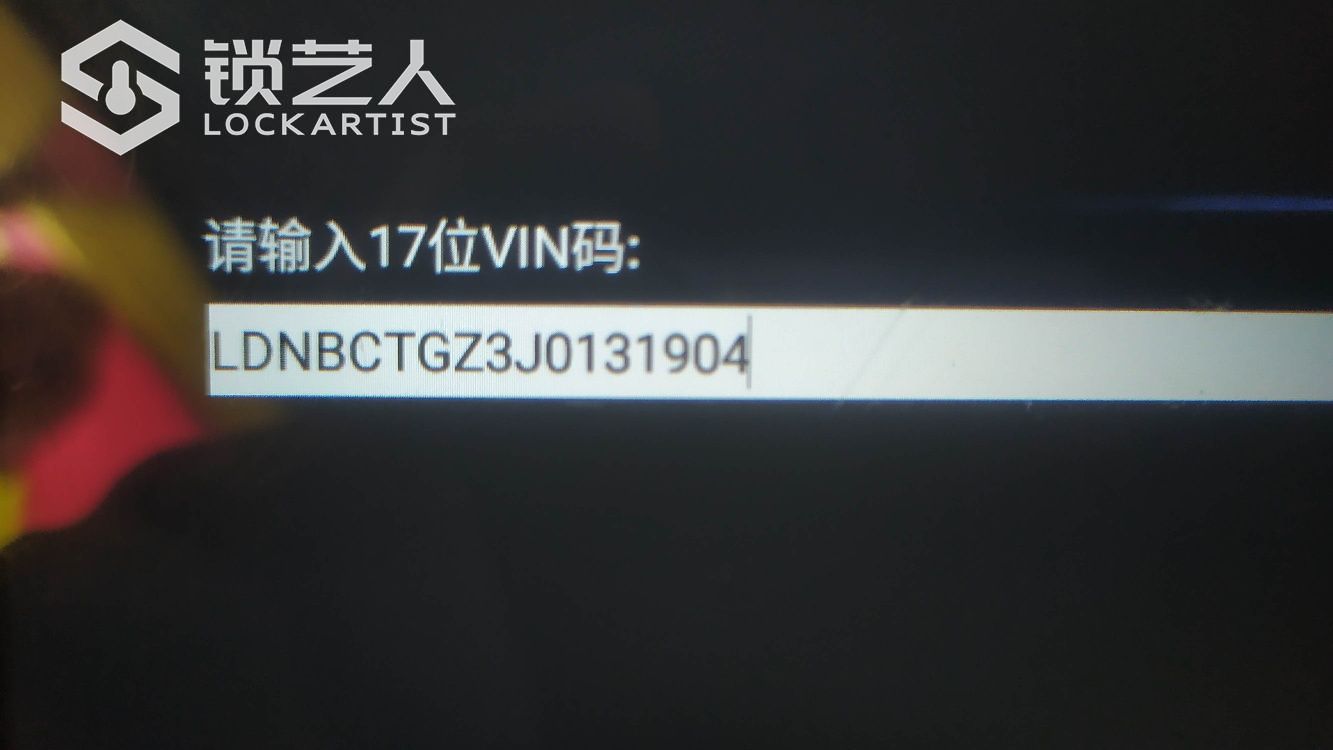

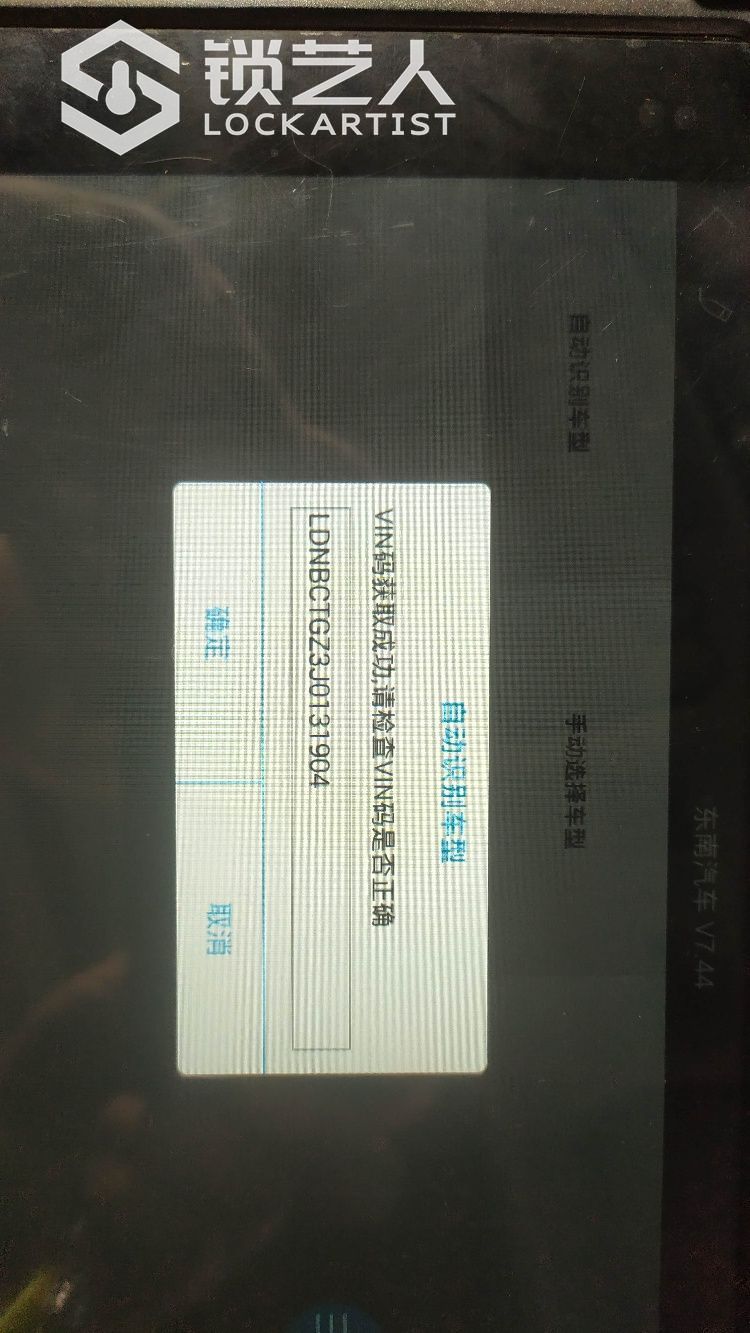

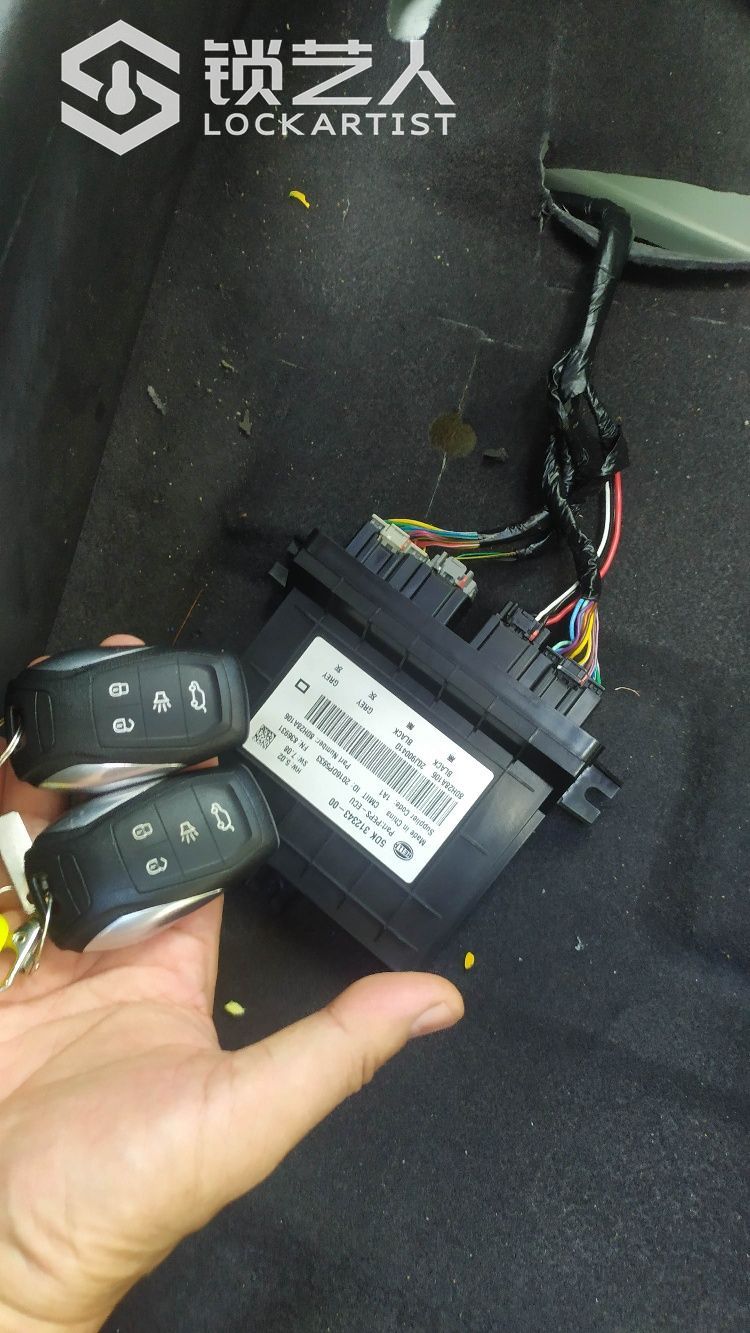

; {  _1 u7 z. {+ i. r" `7 j       把新的 PEPS 插上线束,以为得咚锵就可以收钱走人。怎知仪表无法点亮,一键启动按钮快闪……换了几部仪器尝试匹配但无法进入系统:I80清码匹配不行,N51匹配钥匙失败,VVDI2没有菜单,想过超编和数码大师,拿出431匹配仪才又发现忘了密码……人家是一波三折,我应该是三波九折了。1 O+ T* l( E) F
       1 ]7 x. n4 C; d1 s$ Z& @! z! W: C
6 \4 K" M9 t- ?% b, t, }2 W3 m 1630776933323153.jpeg
& w$ E: R* Y0 J! z 1630776933453553.jpeg , F, B. g; V; f; {2 T( U& C$ A
1630776933673355.jpeg 0 ]* S/ X" Z" g7 e8 |3 n5 `, I9 B
2 M3 j. b% A3 }; v& i* w4 r
       抓耳挠腮中,…………(此处省略一万字和启蒙老师的名字了)…………想了一个鬼点子:把记忆芯片移植过来新的PEPS-ECU中不就不用匹配了吗?!查看了一下原车这个CPU,外观上应该没问题,但那四排密密麻麻的脚……我倒!但在这个孤岛上也只能是背水一战了!

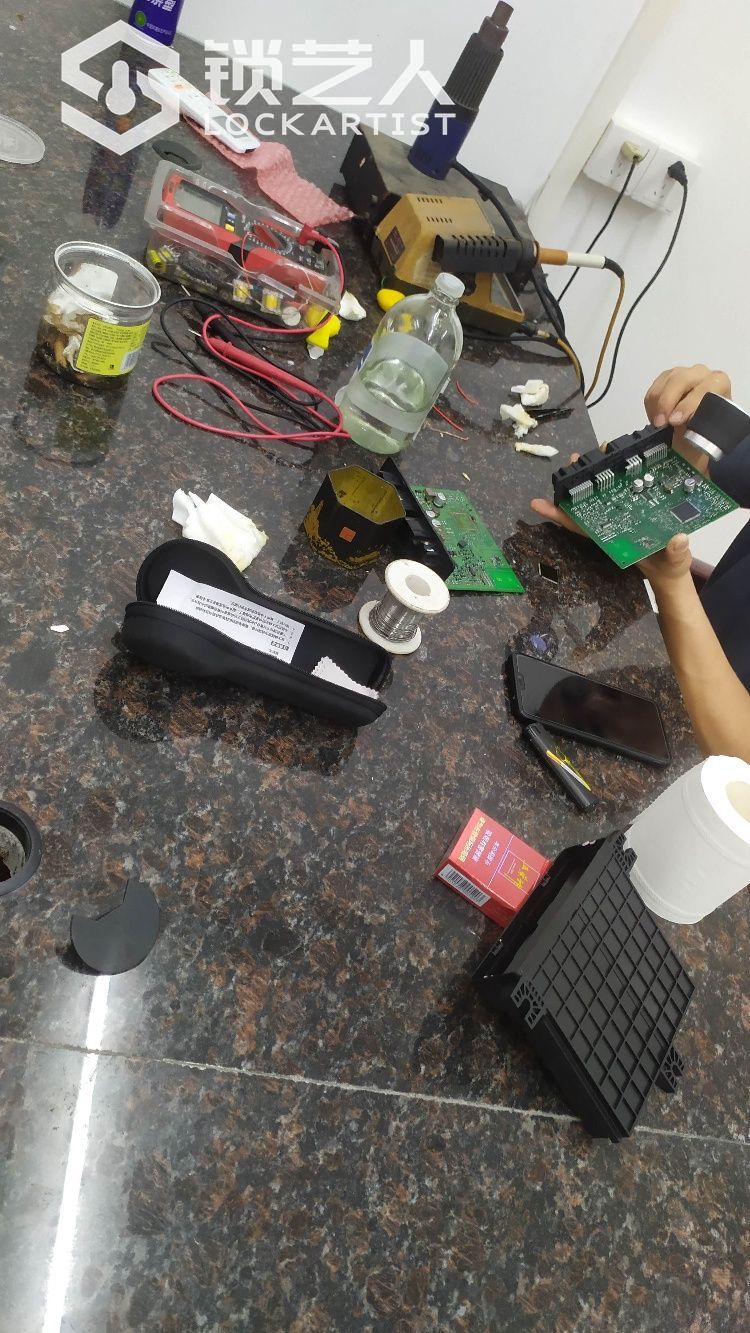

9 J: i1 G9 M9 r# J7 x/ D4 m       热风枪吹开CPU,感觉触脚都没问题,焊接好上车测试。亮屏,按遥控没反应,按键启动没反应……仪器清码不通信……再补焊尝试,每次都有不同的仪表反应,一而再,再而三还是不能着车。反反复复的焊接这个CPU上车测试许多次,人也到了崩溃的边缘。时间过的越久越担心CPU断脚,如果真的断脚的话,今天又要打道回府灰溜溜的走了!
" x0 F; J! u( u# r4 w7 C1 ~# O       9 W8 J% g/ U) Z, {6 K
1630777692902719.jpeg " m5 T2 L% \* ]$ X* t0 ]# c
1630777693115961.jpeg . d& K: E8 e; G: m. i+ I2 [1 _
1630777693255557.jpeg 5 L# A" j! g8 c
1630777693410474.jpeg 8 m4 Y+ w1 s% O7 t
1630777693597252.jpeg ; |- q; [8 |3 `* W6 T. d/ F
1630777693786473.jpeg # R' o+ L9 c- _' ]3 L
: q; _2 o2 V5 S, G* l" @

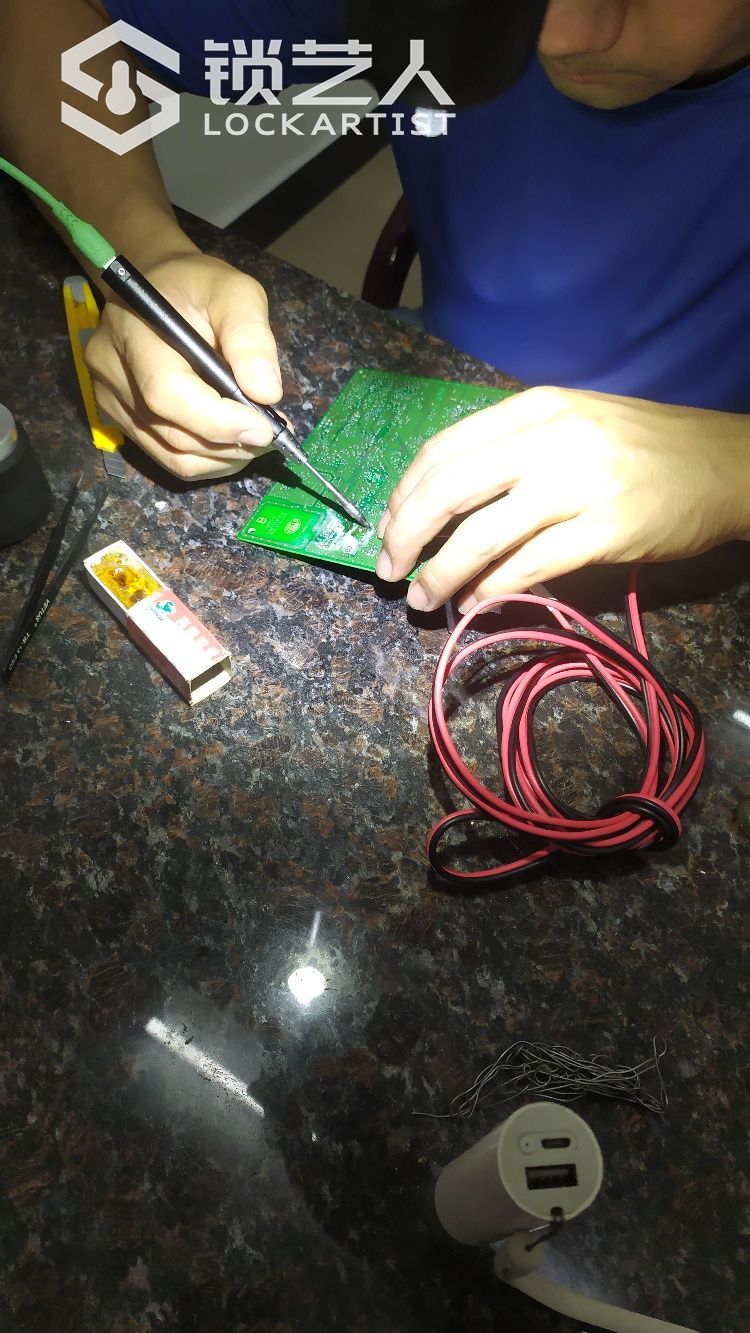

# R: G, i# ]1 a       话说焊接 PEPS-ECU的CPU过程由上午直至到下午3:00多,情绪低落到崩溃边缘的时候,干脆停手不干了在仰天长叹…………到车上找了点吃的喝的以后,人又开始冷静了下来。反思了一下,觉得还是焊接有问题,开始用万能表逐一测试每一只脚是否焊接通路……果然,这个超过150多只脚中有起码四分之一以上有问题不连路虚焊了……

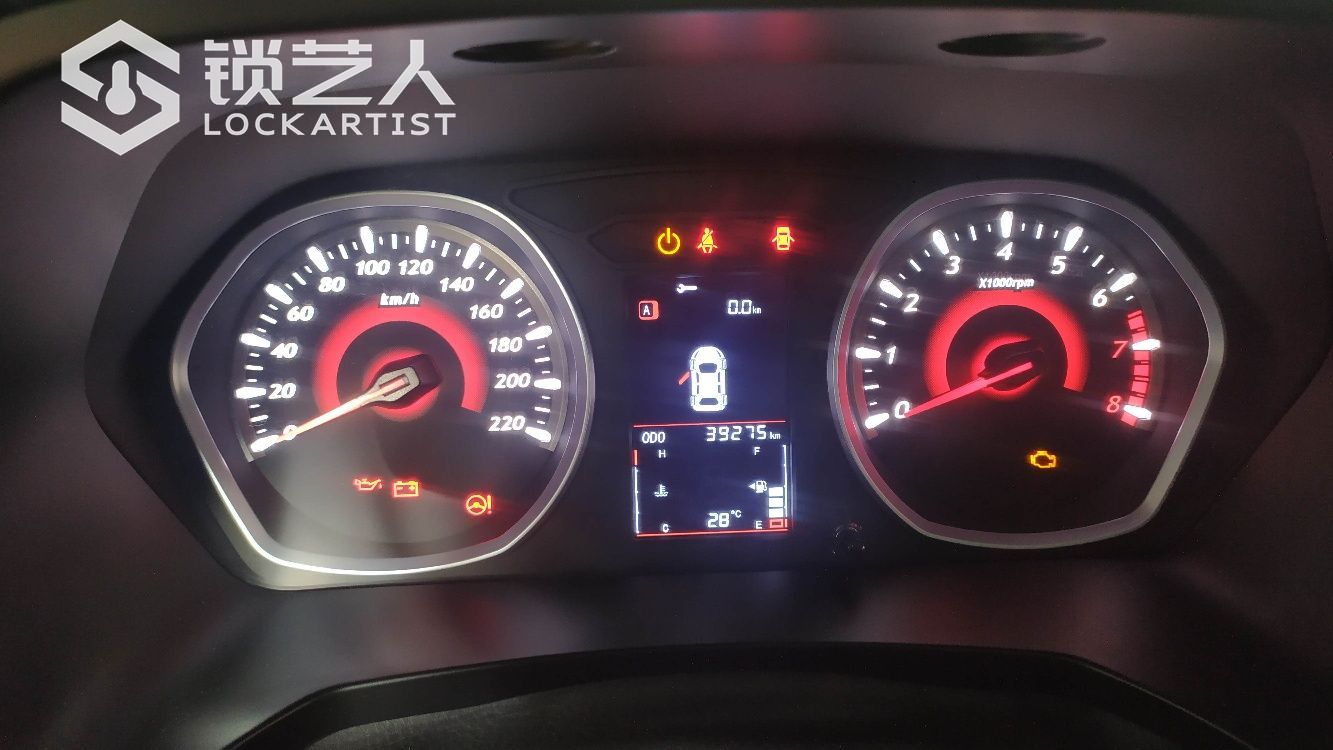

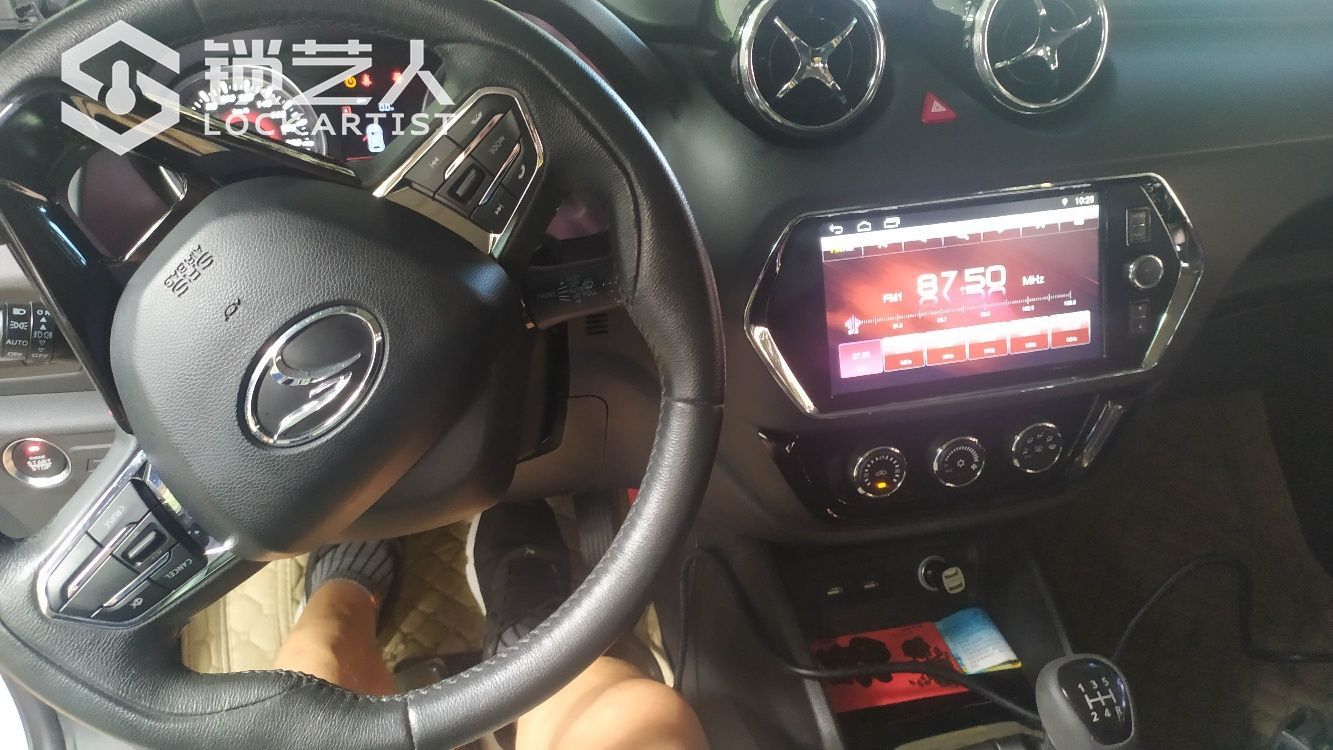

! ?& K3 h0 x% ~0 ?       几番挣扎后,所有脚连通好了。装车即时启动成功!看了一下时间已是下午15:40了……5 z8 A& M6 `( Y7 z% i# J$ f
1630777958636297.jpeg   g% c1 c: _1 V. _3 `' ^! f/ T$ y
1630777958784794.jpeg 3 K8 j" {' n; Q+ u% V" ?
1630777958936610.jpeg 9 S1 q! o. Q  V! w
- s- I$ i% n6 ~8 V! {2 a 1630778541378215.jpeg 0 R8 m% B! h3 i( A8 q

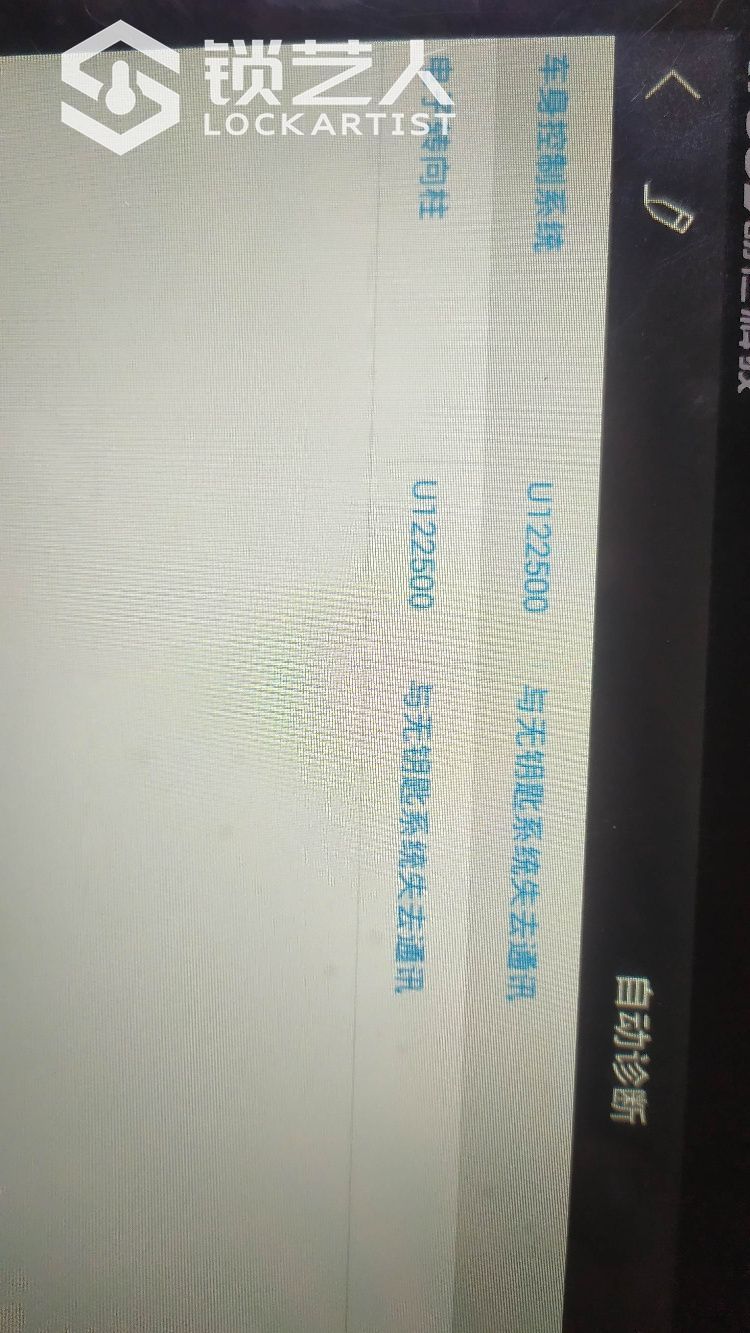

       车子启动以后出现有故障码,清码后一切正常。人也随即松了一口气!也就有了岛上海滩乱逛拍的图片!只是因为疫情的关系,所有的海滩都几乎空无一人……
" `7 |6 v) S1 W. w  |% d: E 1630778410060787.jpeg ' V/ S- B+ n6 j7 _$ _) B/ v
! R+ _2 ~' Z  H; f. \  p: V0 e 1630778410421112.jpeg ! B' n  f( v" D: G
1630778410592352.jpeg + B: o! x$ ?6 I/ ~* n6 j, O* V' i
; m8 I- z$ j# Q# k5 q

精彩评论5

何芸 来自手机 显示全部楼层 发表于 2021-9-6 11:34:51 来自: LAN
总结一下:东南DX3更换PEPS-ECU的话,只需要移植电路板上的CPU就可以马上启动车辆而无需进行匹配。
, L1 h) {3 I$ c" A) O3 P有知道哪些工具仪器支持匹配新PEPS-ECU的师傅们请指教一下,非常感谢!
回复 支持 反对

使用道具 举报

何芸 来自手机 显示全部楼层 发表于 2021-9-6 11:36:22 来自: LAN

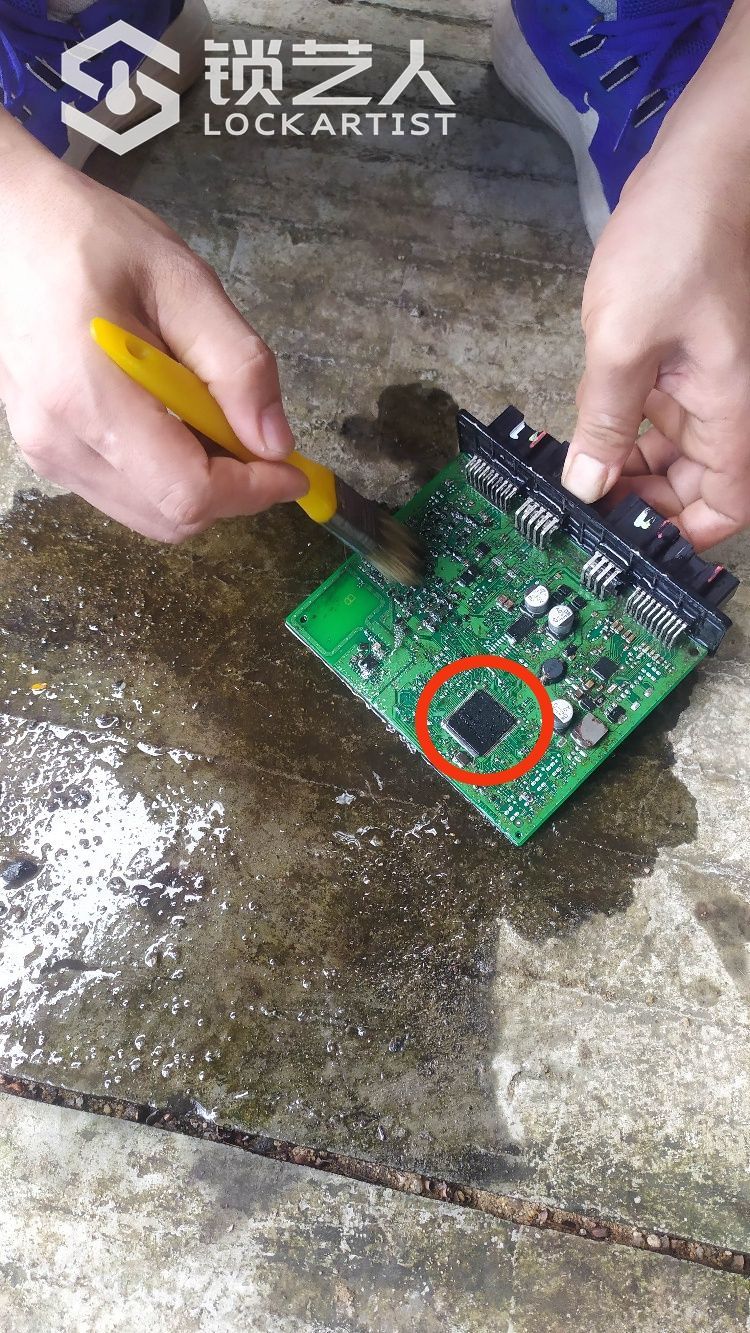

红圈里的CPU4 X' t5 k, h/ b; J
回复 支持 反对

使用道具 举报

许仁电子安防 来自手机 显示全部楼层 发表于 2021-9-8 23:10:35 来自: LAN
回复 支持 反对

使用道具 举报

巧全加汽车钥匙 来自手机 显示全部楼层 发表于 2021-9-18 22:34:39 来自: LAN
学习了,多看多学多动手
回复 支持 反对

使用道具 举报

BI3NRS 来自手机 显示全部楼层 发表于 2021-9-20 05:34:21 来自: LAN
学习一下,师傅好手艺
