[国产车系] 路虎2015年后智能钥匙写启动步骤

  [复制链接]
王锁匠开锁 显示全部楼层 发表于 2020-11-30 14:28:42 |阅读模式 打印 上一主题 下一主题 来自: 中国–陕西–西安 电信
使用设备:DP PAD2 全功能版% Y/ u' c# T' _  E0 D0 U

- f- B5 D, \8 x3 G2 o* l+ p+ y钥匙写启动功能需要拆KVM/RFA模块读取数据:. D& E/ Y3 v, b2 `- _, I( D

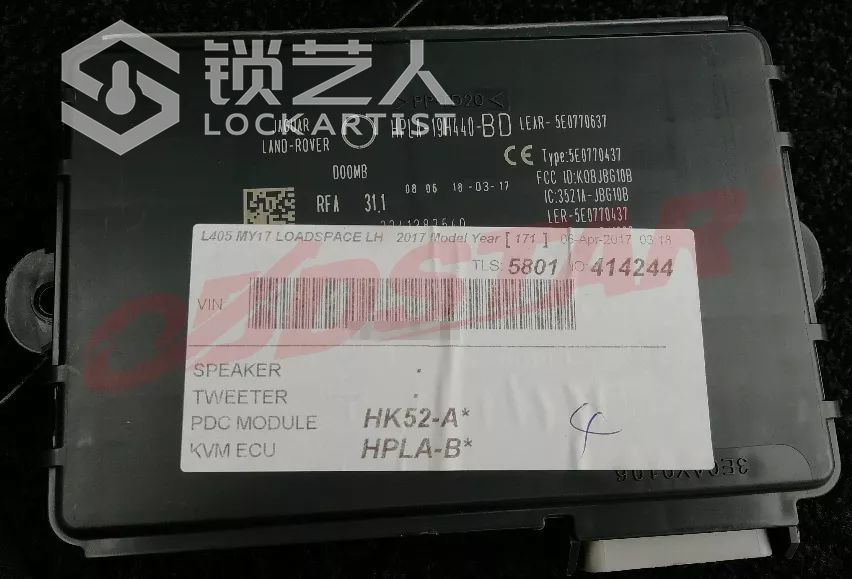

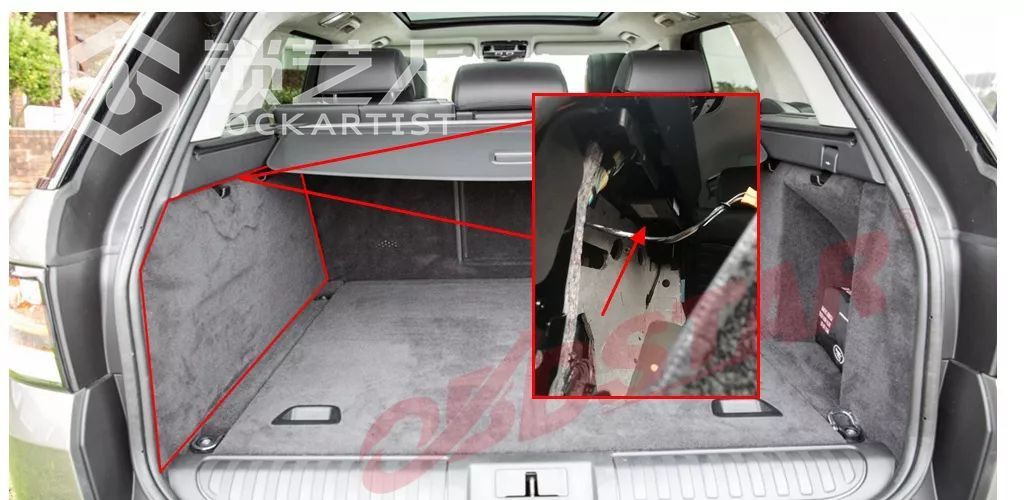

0 r$ y1 \6 F! |8 Y) Q5 g1、KVM/RFA模块位于尾箱左侧,拆开左侧挡板,如下图:
: Y, p* U6 A1 L, J4 A
2、拆开盒子后,使用Xprog等编程器连线读取CPU数据(加密/未加密)并保存,CPU型号:MC9S12XEQ384,如下图:; |6 Q8 s2 [; [& d, H  m( o. p

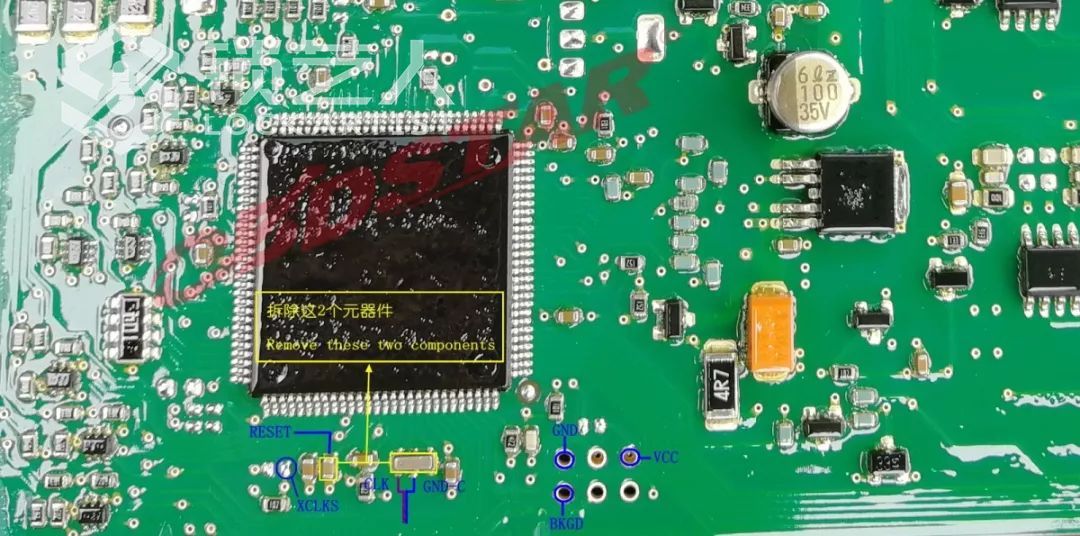

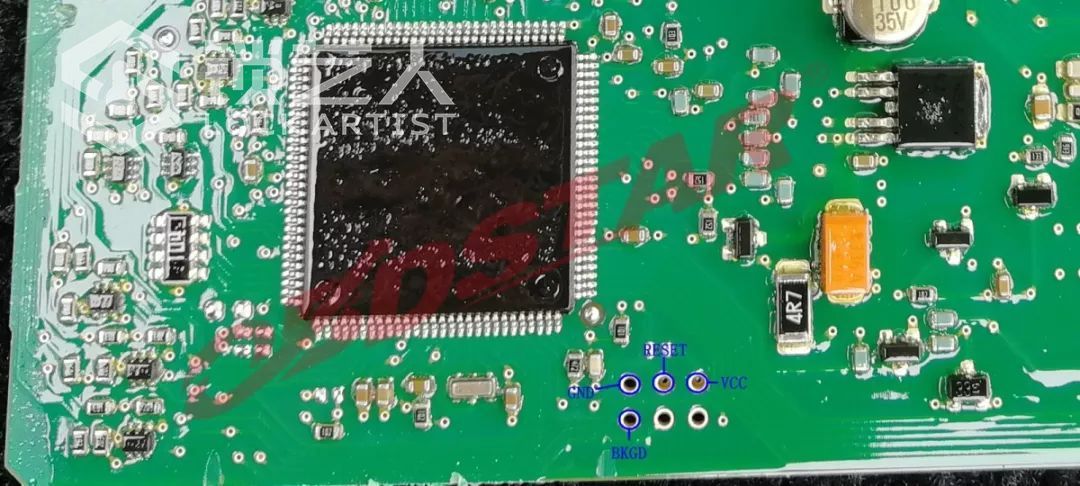

①加密接线图:
6 [- D. T0 v  {2 x% y) z9 a
/ _- e  b1 L2 {加密类型的,读取之前先解密(解锁),反写回去无需加锁,如果已执行加锁,重新写入原始数据重新再操作即可;
# @) W# ?' p, c7 A' c% O
②未加密接线图:
; Z2 ~* T2 q* R: V" Z* I: {
数据如何拷贝到设备:
7 R, w% `- t- R% t; y. M' V- h) i: {, K) p

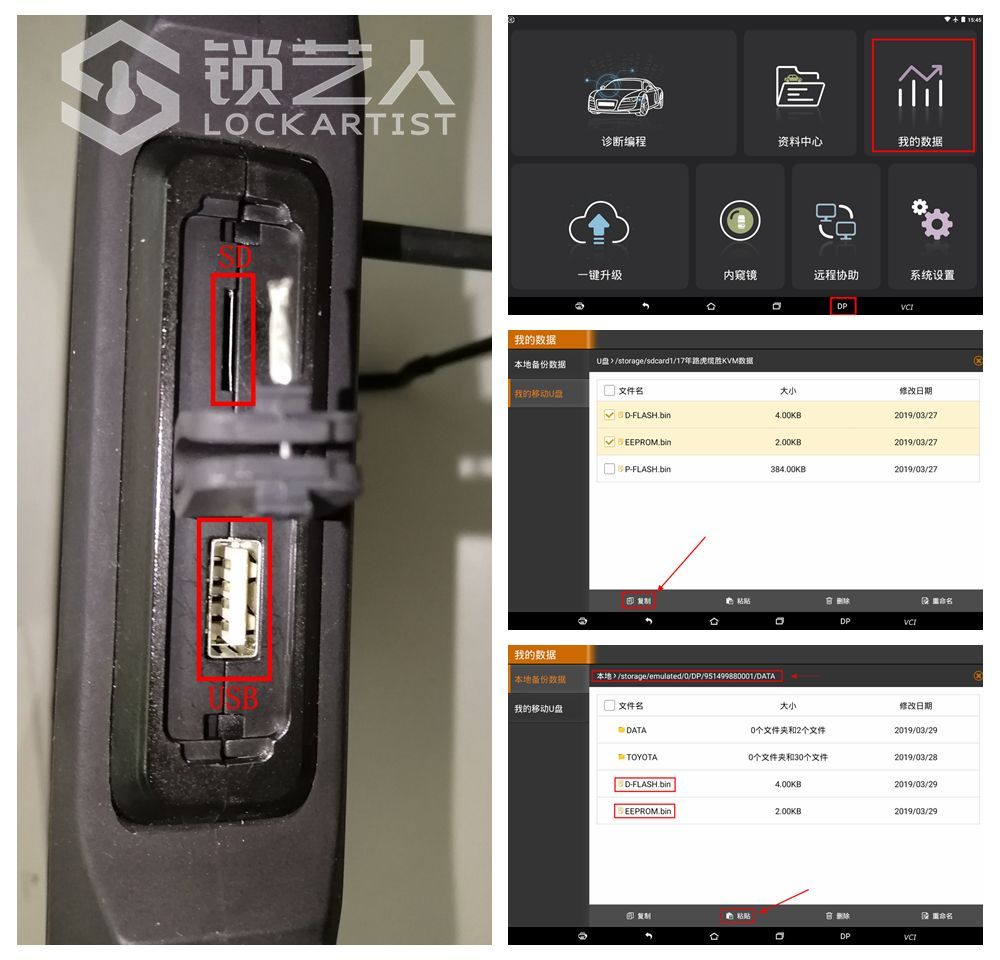

4 ?1 Q9 G* j3 O# a; U: o+ `! p% |2 a将拆读的CPU D-FLAS和EEPROM数据从PC电脑拷贝到U盘或SD卡里,然后U盘或SD卡插到设备上,将数据拷贝到设备的“本地备份数据”文件夹内,如下图:
  f7 a+ C. h+ n3 I7 r: r+ C
DP PAD2全功能版钥匙写启动操作步骤:
5 `0 R, @: G: a4 I; v) ]0 C8 j1 A; i( v1 n# \9 e

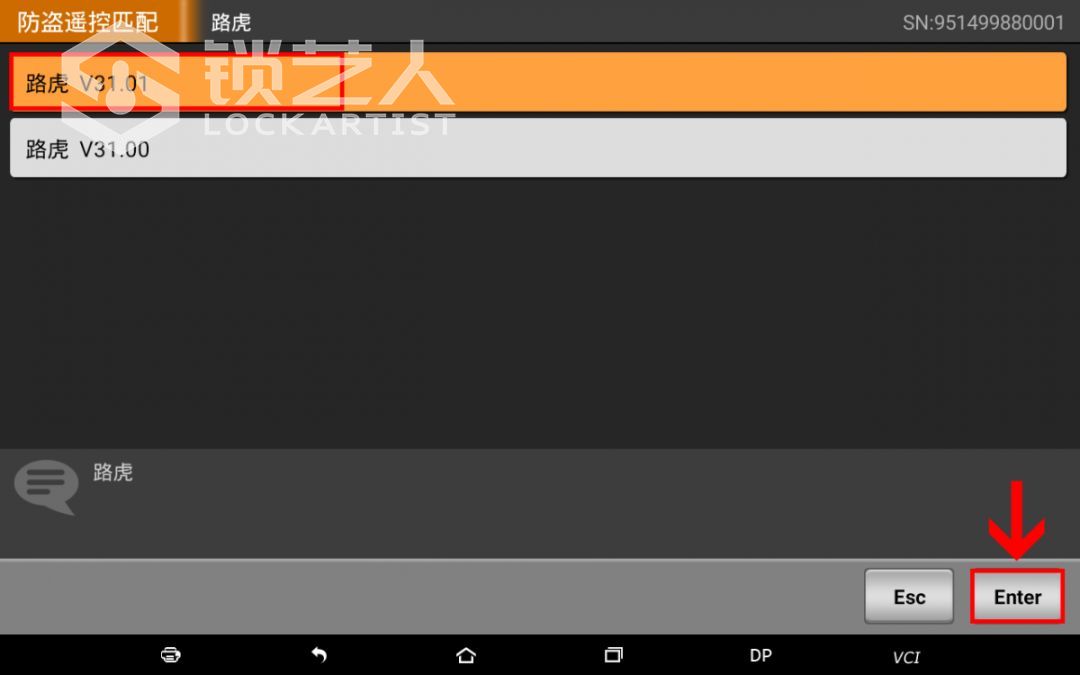

1、选择路虎防盗软件最新版本,如下图:
: S) E; ^) n1 ]$ @- W% o0 ^

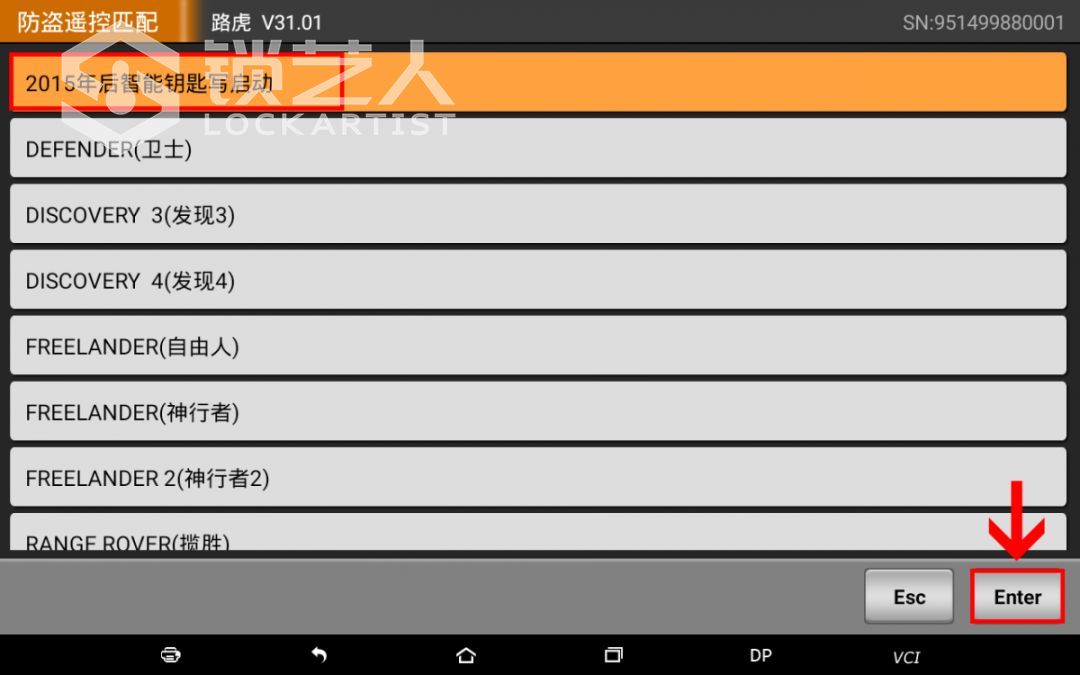

2、选择“15年后智能钥匙写启动”,点击【Enter】确定键,如下图:! @( @% W1 T: o- T9 `6 `) \. f

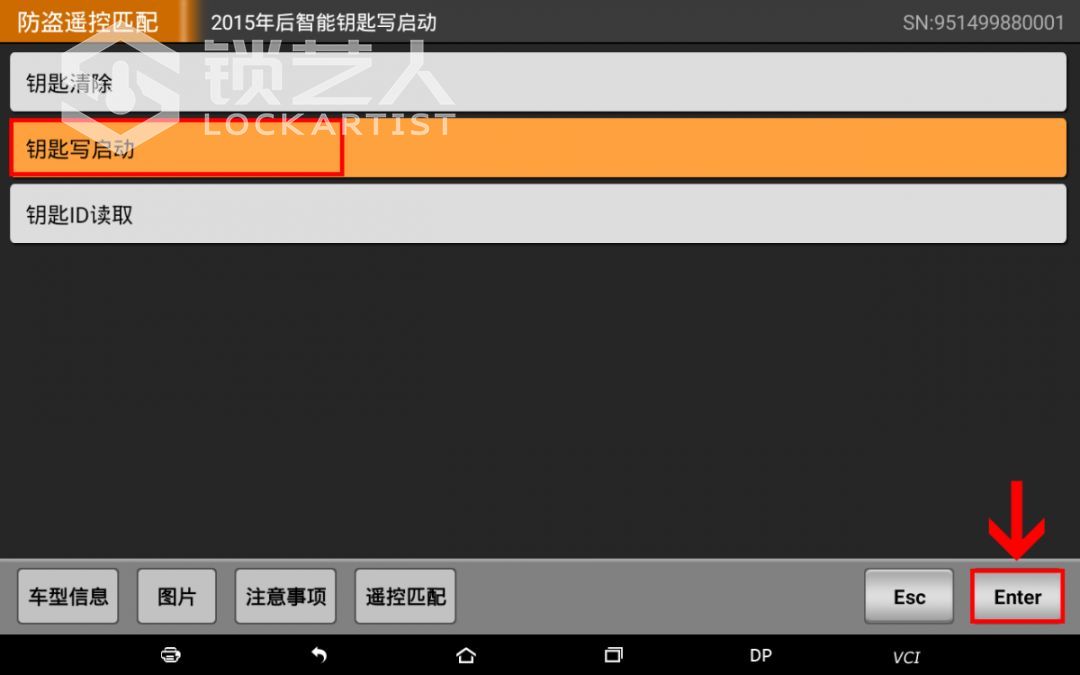

3、选择“钥匙写启动”,点击【Enter】确定键,如下图:
. F# ?& M! ]. {* n! r0 c% q6 i

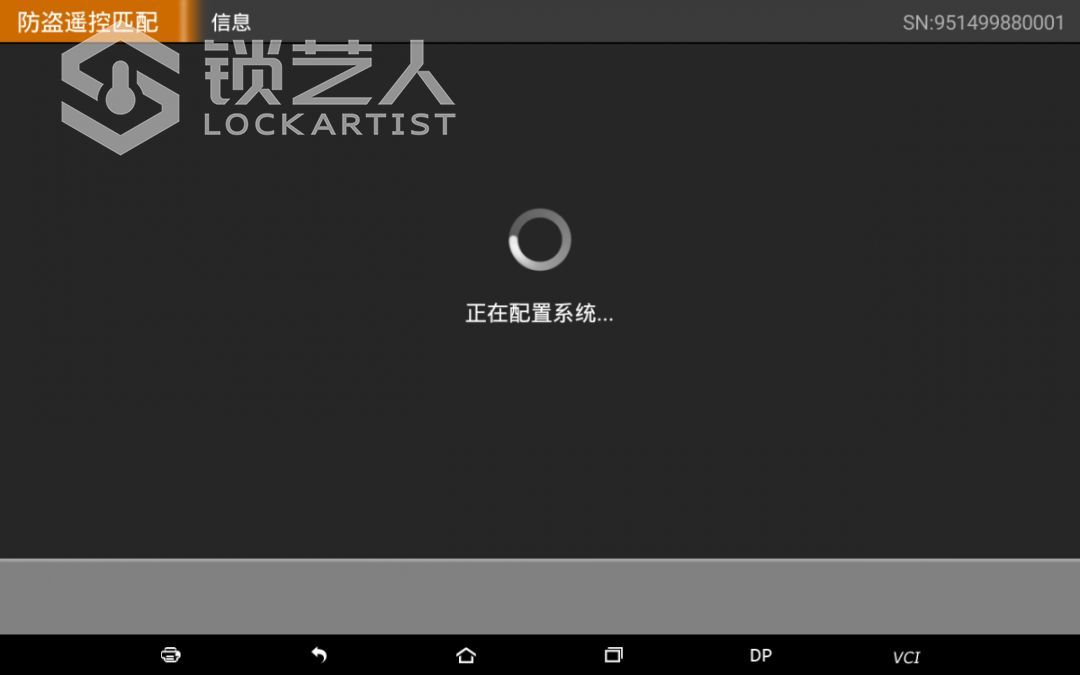

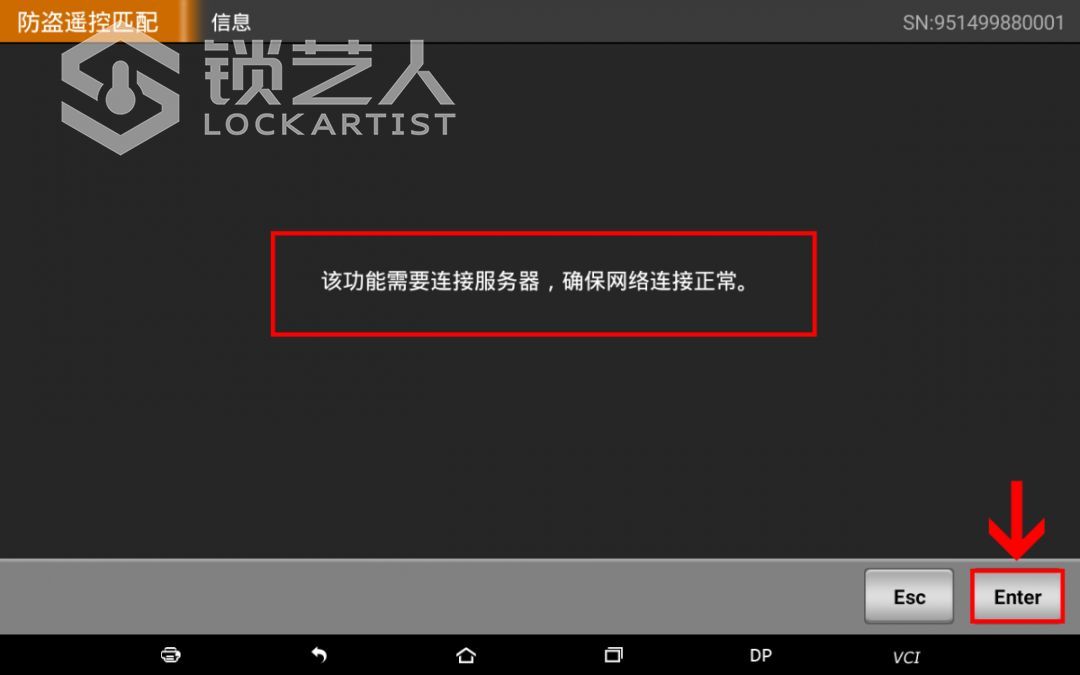

4、设备连接WIFI,无WIFI网络的可以连接手机热点,确保网络连接正常后点击【Enter】确定键,如下图:
( }  {% }; `0 R+ z" V: @# r

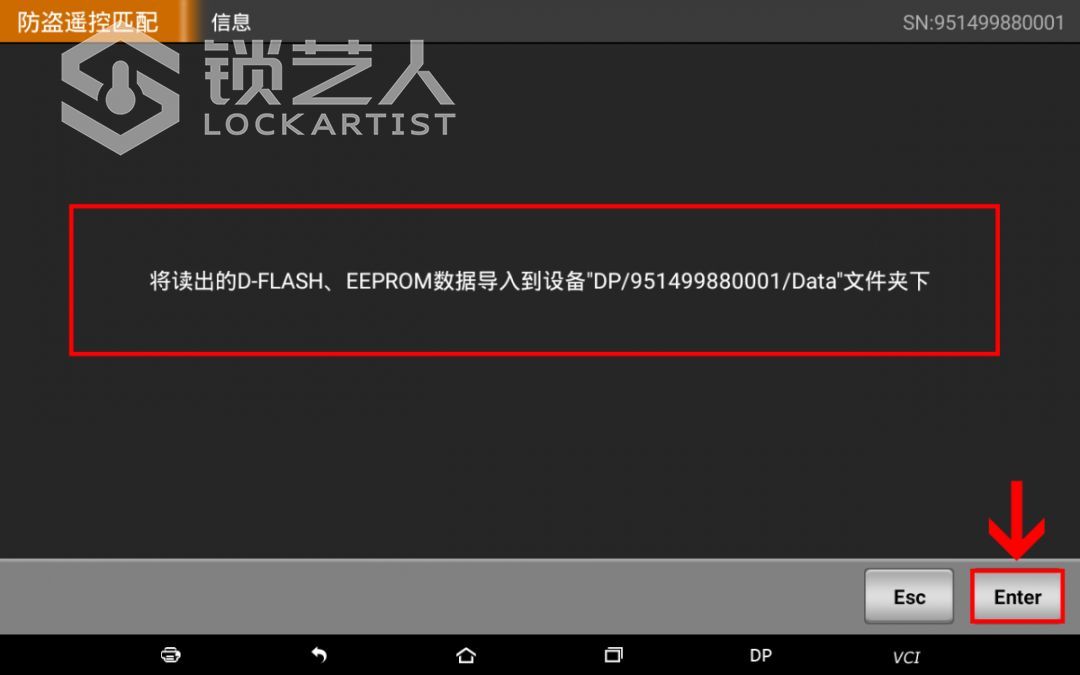

5、提示将编程器读取的FLASH、EEPROM数据拷贝到设备对应的文件夹里面,注意需要事先拷贝好数据再继续,如下图。
% A; U' G9 H, ^# u

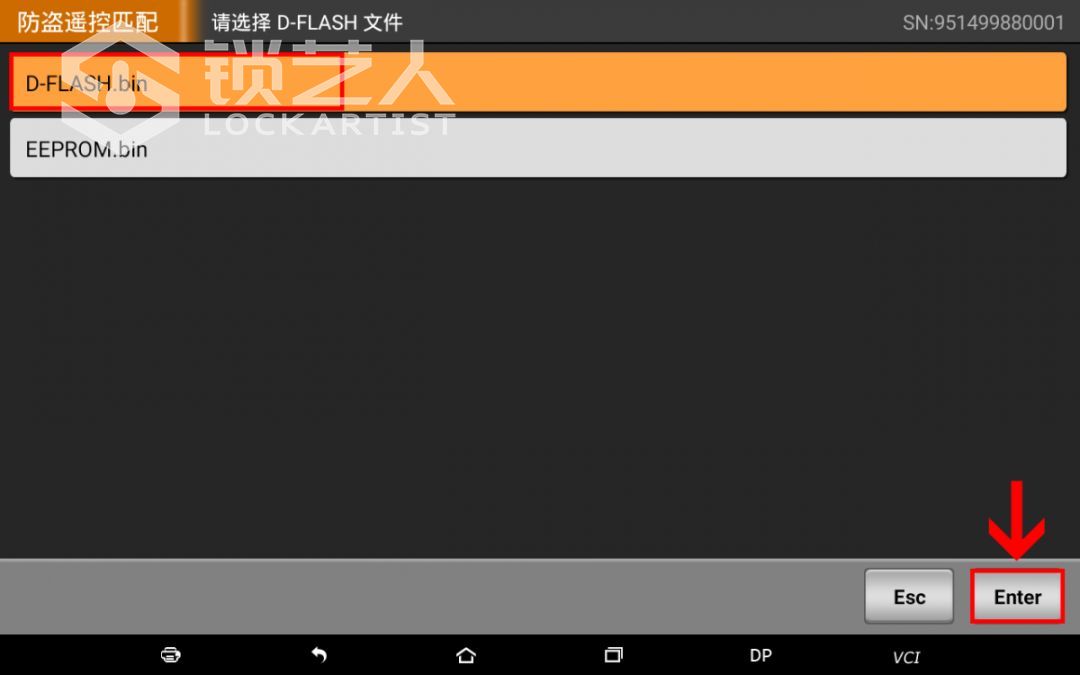

6、选择“D-FLASH.bin”数据文件,点击【Enter】确定键,如下图:6 c5 m. Q; E* d, x: K$ O( x9 m; i

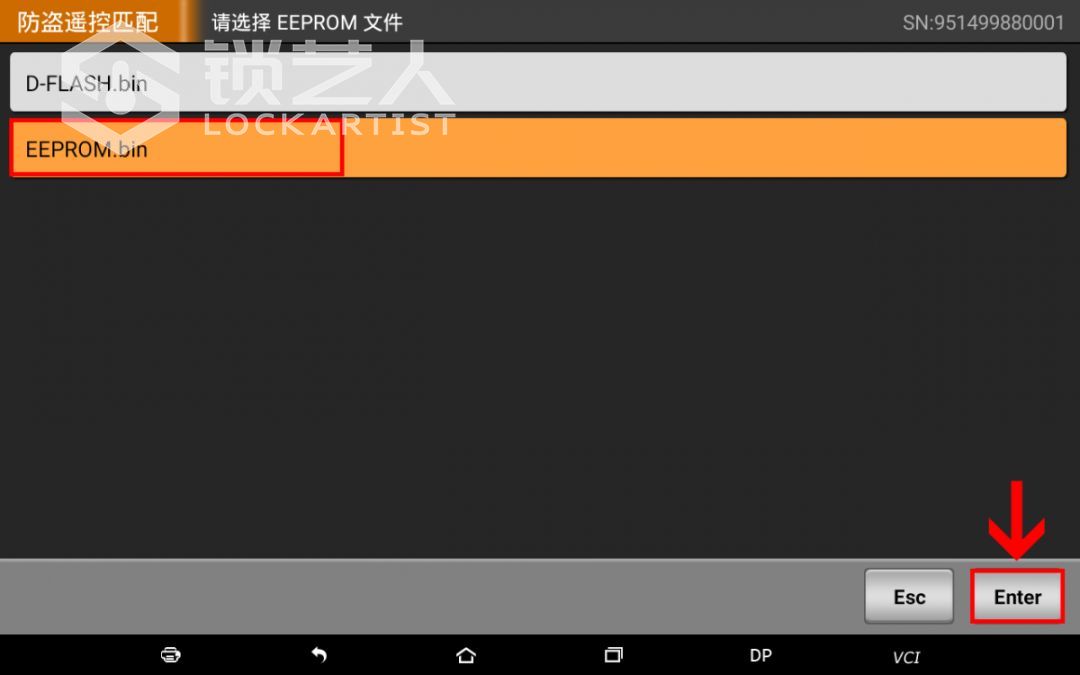

7、选择“EEPROM.bin”数据文件,点击【Enter】确定键,如下图:
  `6 {0 K; G) |$ T  H9 V

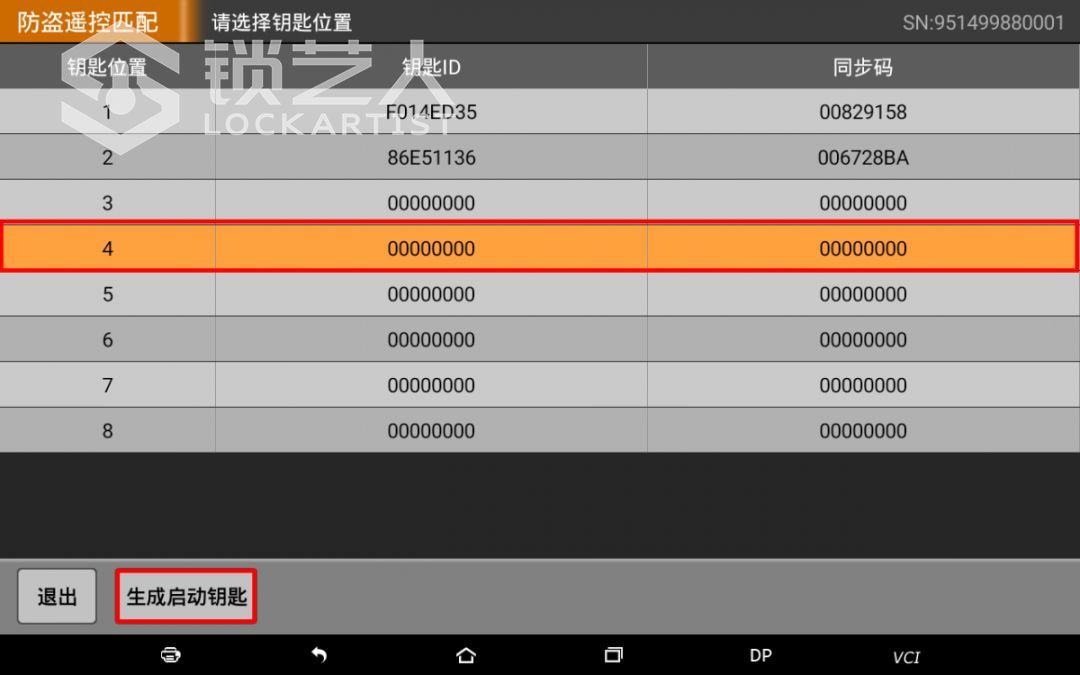

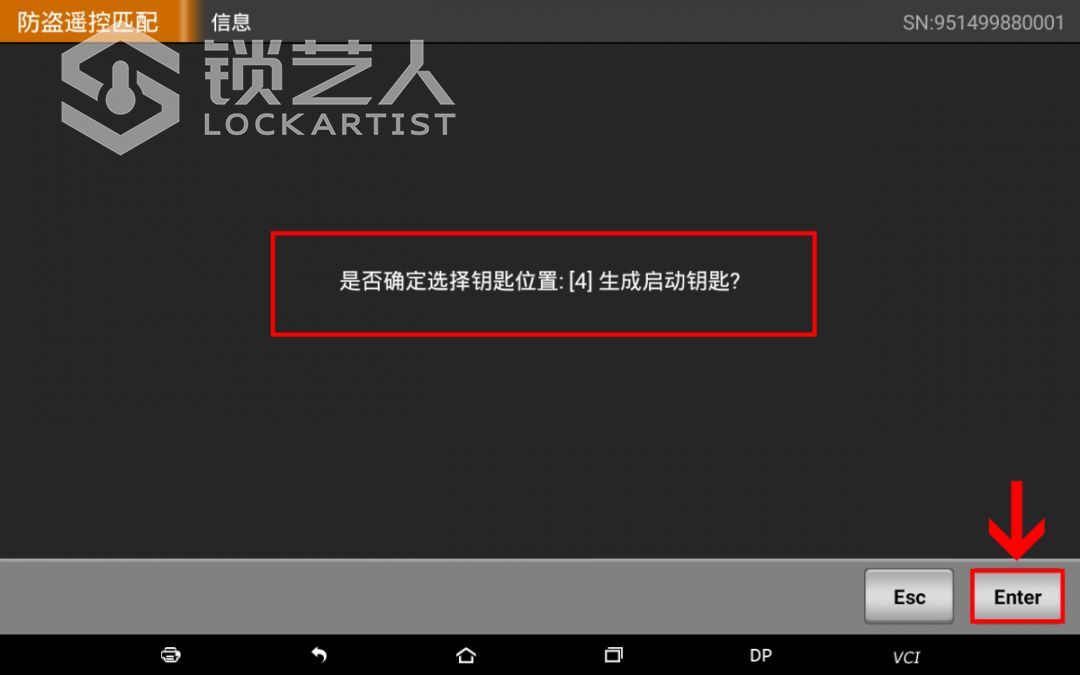

8、在空白的位置中,选择要写入的钥匙位置,然后点击“生成启动钥匙”(ID全为0的是空白钥匙位置),如下图:! N2 b: u+ s' }1 f

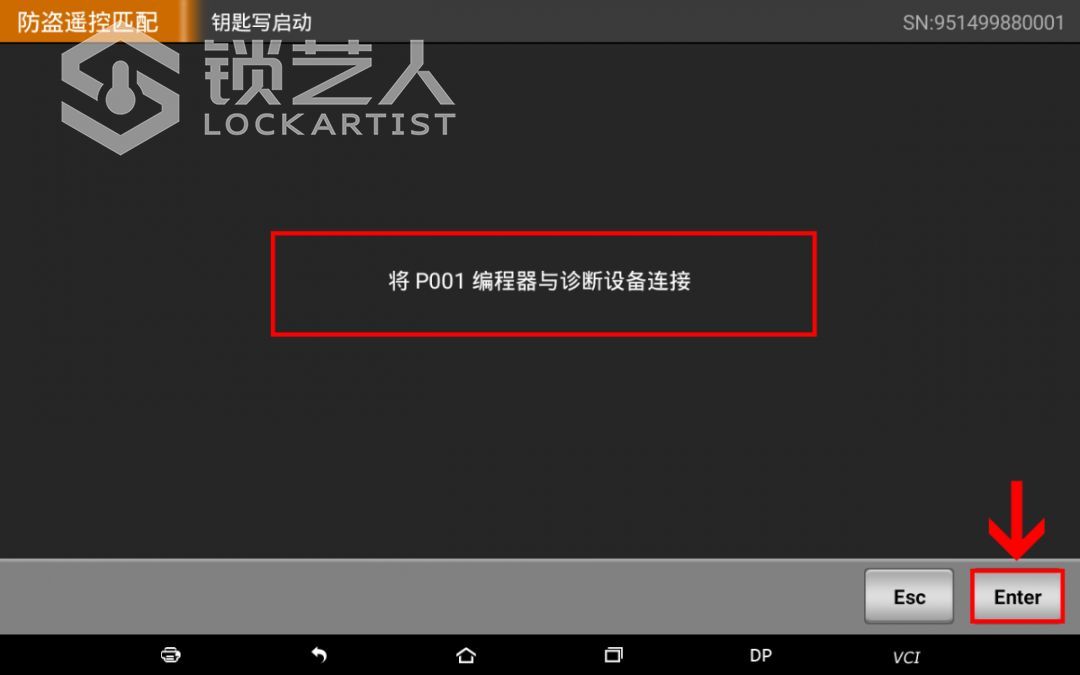

9、插上P001适配器,使编程器与设备连接;
+ k" s# }, H9 o# d, v* r5 y; F

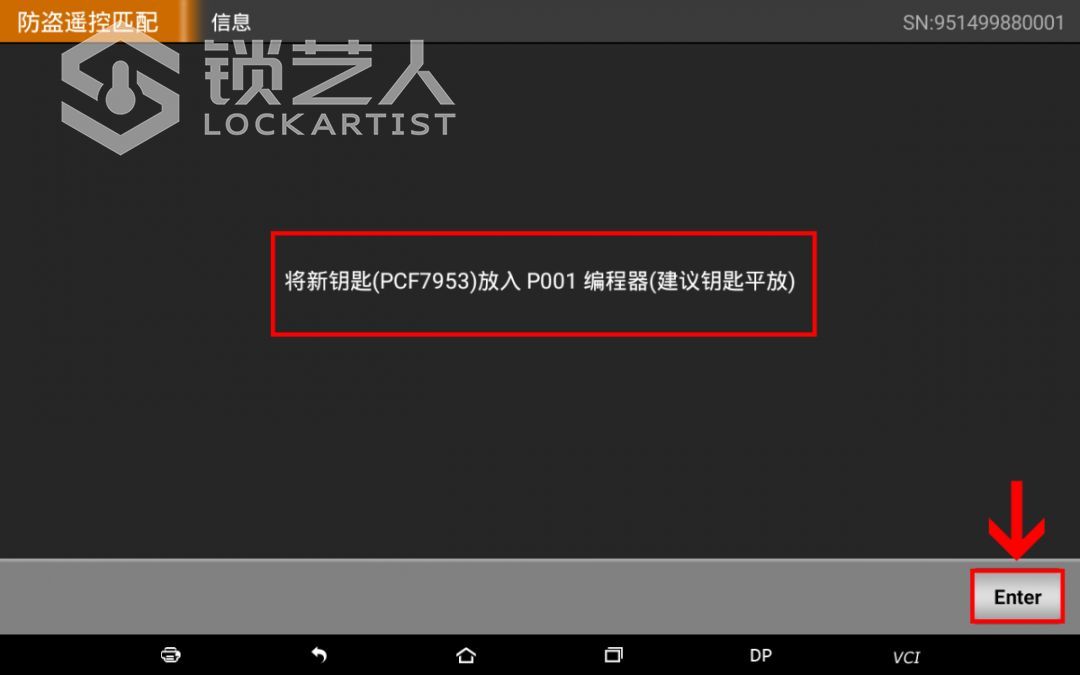

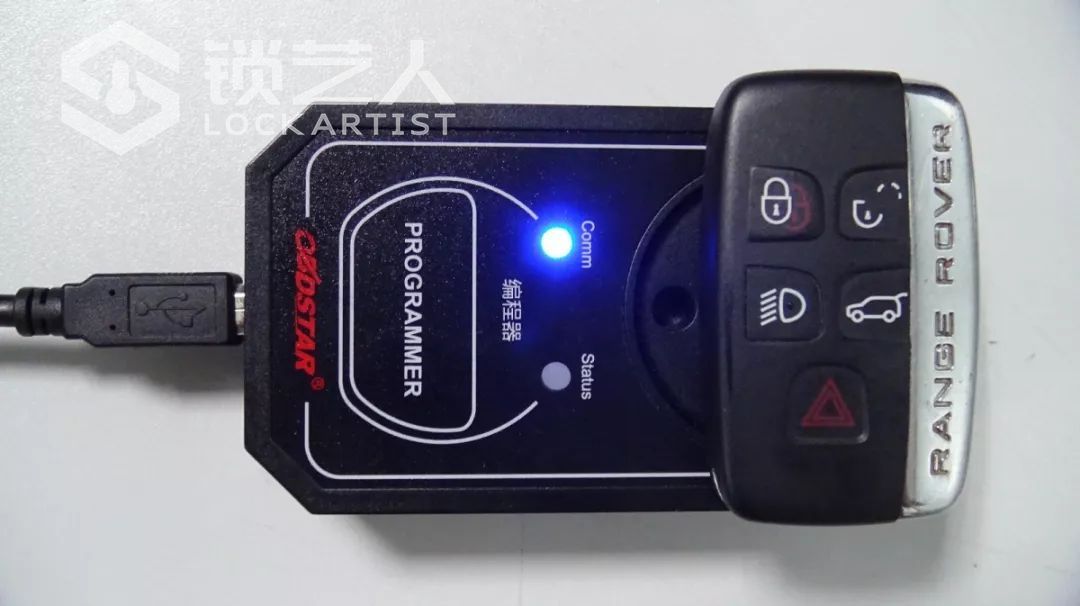

10、将新钥匙平放到P001适配器卡槽上,如下图:1 g" u8 o# u1 ]  J

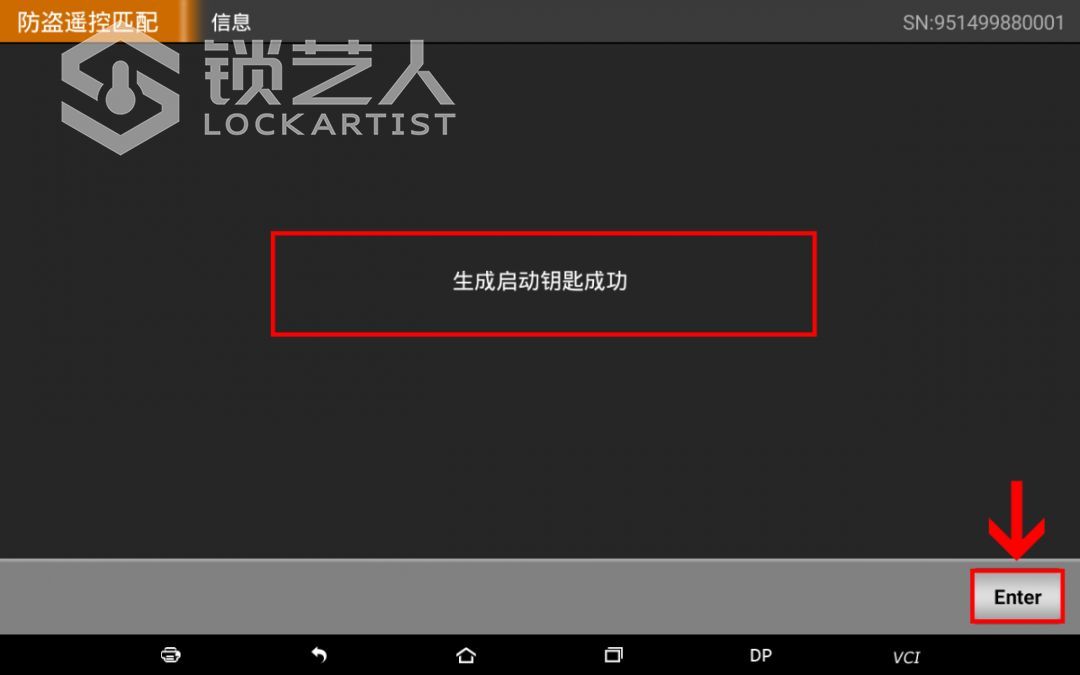

11、钥匙生成成功,点击【Enter】确定键继续,如下图:! T4 m5 U- |& P

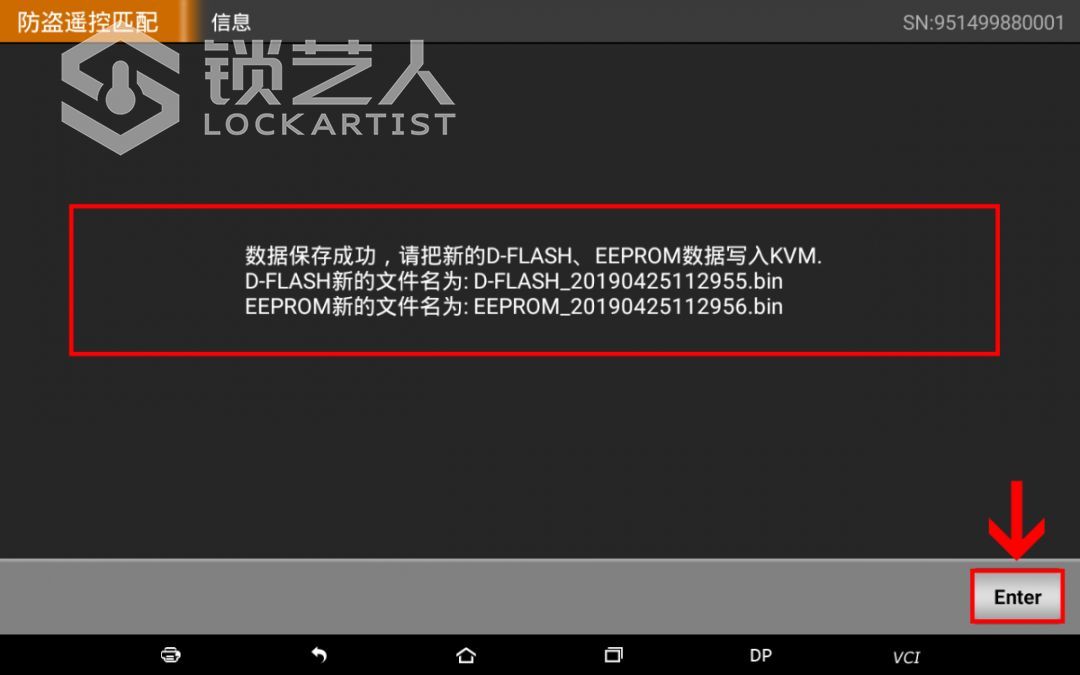

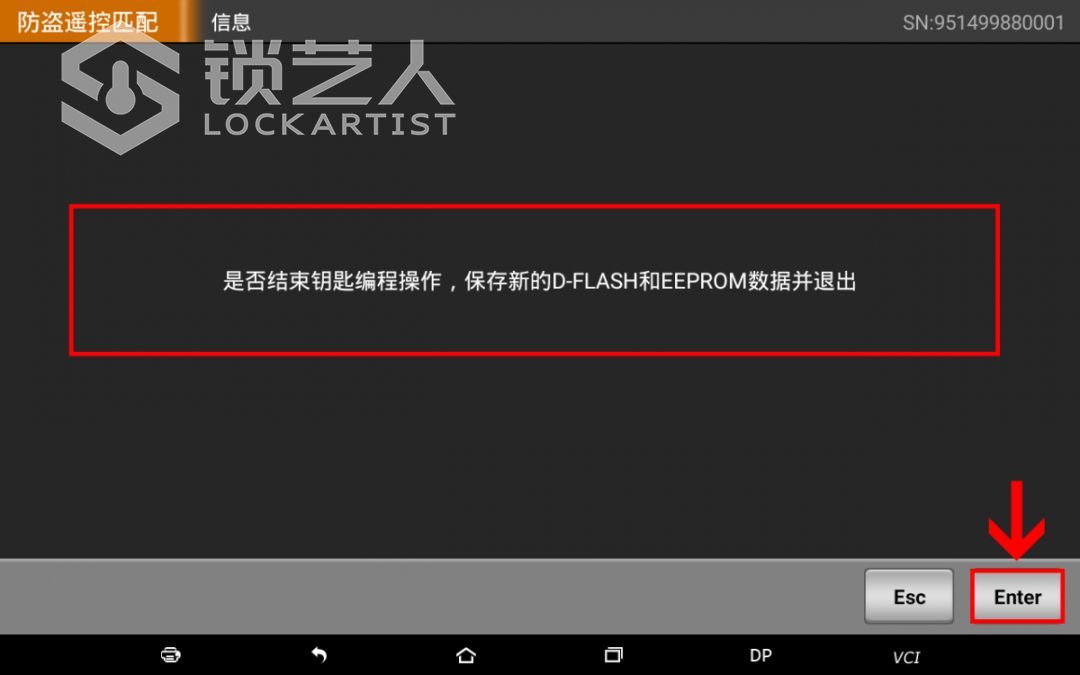

12、按Enter,确定保存新生成的D-FLASH和EEPROM数据文件,文件名为:原名称+当前日期、时间;5 N, K$ l* v1 C5 j6 T- s" E

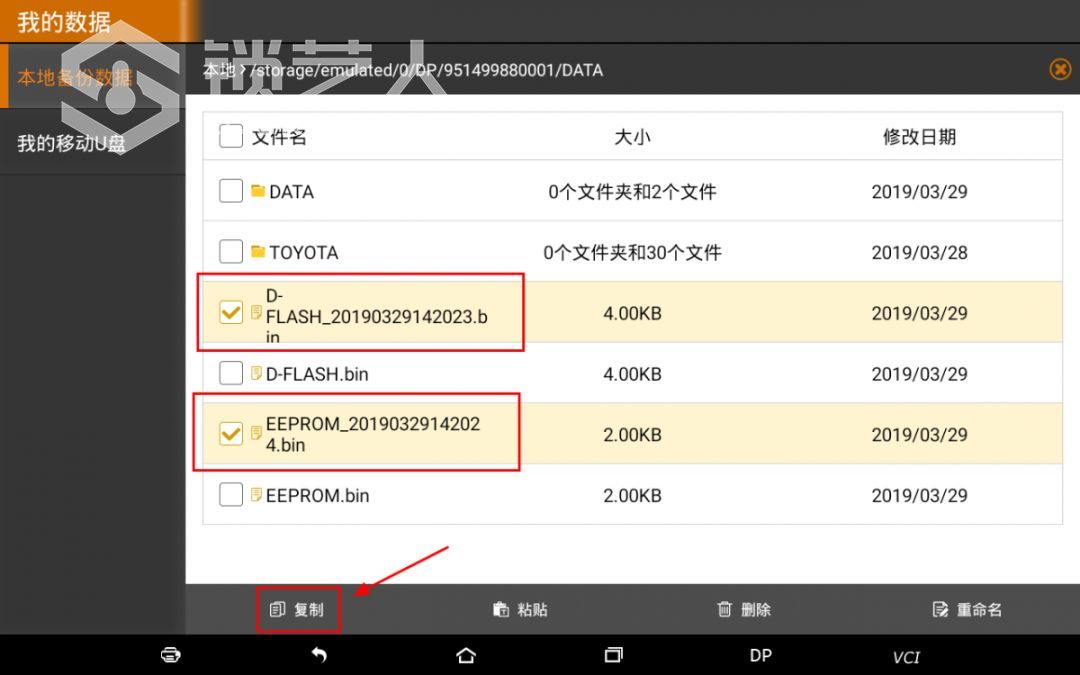

13、将新的D-FLASH和EERPOM数据从设备中拷贝出来,使用编程器写入KVM/RFA模块;- y5 X, ]+ n: B# i, U5 Y

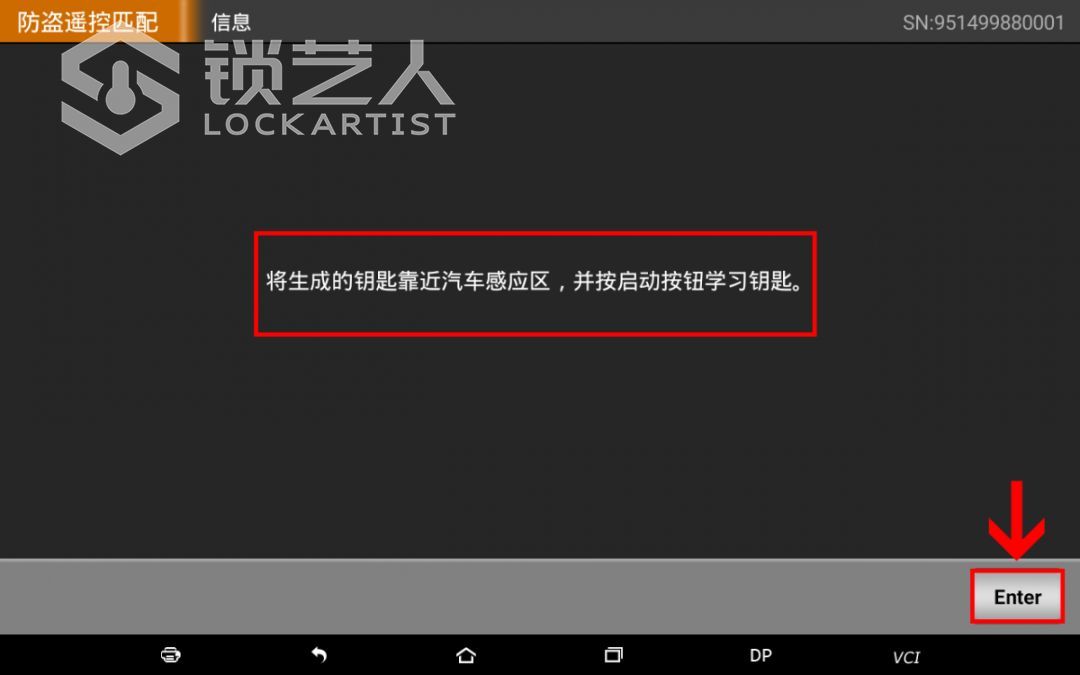

14、将KVM/RFA模块装回车上,然后测试所有钥匙是否可以启动车辆,完成。" t* S' u' H( [% h8 @% E
注意事项:4 B+ q. X+ M8 Y$ l" A, `
& g' T. k4 R5 Q) U0 t% A
1、清除钥匙和写启动步骤基本一致,清除之前,先执行钥匙ID读取,识别现有的着车钥匙ID,以免清除错误。
1 u2 e/ h' u; X3 ^4 {" `  U# C2、15年后智能钥匙系统的车型有:揽胜、揽胜极光、发现、神行者...等。* G2 `1 x; a- V

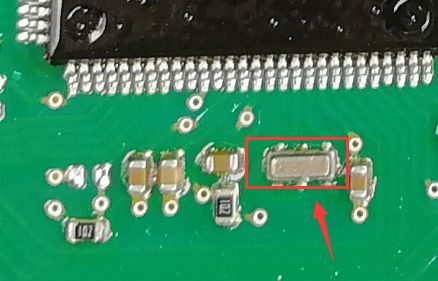

3、读取加密类型的数据时,焊接3脚晶振容易损坏,损坏之后原车钥匙无线启动失效,必须贴启动按钮启动,新钥匙无法启动,建议事先备好3脚晶振,型号:CSTCE16M。+ _9 B. e+ o$ x5 O* d7 c
0 E1 l6 c4 ?( b% H# b0 ?* n

5 ^9 ?( {; N9 `

精彩评论8

谭东海 来自手机 显示全部楼层 发表于 2020-12-1 08:57:19 来自: 中国–四川 移动/数据上网公共出口
虽然难碰到,但是学学也是没错的
回复 支持 反对

使用道具 举报

许仁电子安防 来自手机 显示全部楼层 发表于 2020-12-1 12:20:04 来自: 中国–河北–唐山 联通
回复 支持 反对

使用道具 举报

王甘玉 来自手机 显示全部楼层 发表于 2020-12-3 12:49:55 来自: 中国–陕西–西安 联通
讲得很详细
回复 支持 反对

使用道具 举报

肥忆 来自手机 显示全部楼层 发表于 2020-12-6 18:12:52 来自: 中国–浙江–温州–乐清市 电信
想问下  怎么区分 有没有加密   因为做到现在为止  都是直接用加密的 接线图去读的
回复 支持 反对

使用道具 举报

面具 来自手机 显示全部楼层 发表于 2020-12-13 20:29:36 来自: 中国–辽宁–沈阳 移动
回复 支持 反对

使用道具 举报

藍天下飛翔 来自手机 显示全部楼层 发表于 2020-12-27 14:26:41 来自: 中国–新疆–乌鲁木齐 电信
过来学习感谢师傅分享辛苦了
回复 支持 反对

使用道具 举报

勇翔엄송 来自手机 显示全部楼层 发表于 2021-2-9 21:19:39 来自: 韩国 KT电信
学习看看有没有~~~~
回复 支持 反对

使用道具 举报

刘氏锁业郑州 来自手机 显示全部楼层 发表于 2021-11-17 16:55:43 来自: LAN
虽然没有遇到,学习了
回复 支持 反对
