[欧洲车系] MQB智能系统钥匙全丢的强制通讯

  [复制链接]
锁匠1001 显示全部楼层 发表于 2020-9-3 14:18:34 |阅读模式 打印 上一主题 下一主题 来自： 中国–陕西–西安 电信
MQB智能系统钥匙全丢的强制通讯
' e8 |  k; g4 [/ u/ |9 W% c2 y
当MQB智能系统钥匙全丢需要采集数据的时候，早期的短接OBD的1-16脚的方法已经不能点亮仪表，也不能进行数据采集。
  为了能够进行数据采集让相关技术人员进行套数据的处理就必须对仪表进行强制供电。具体方法如下。
  首先我们需要先判断出车辆的类型。

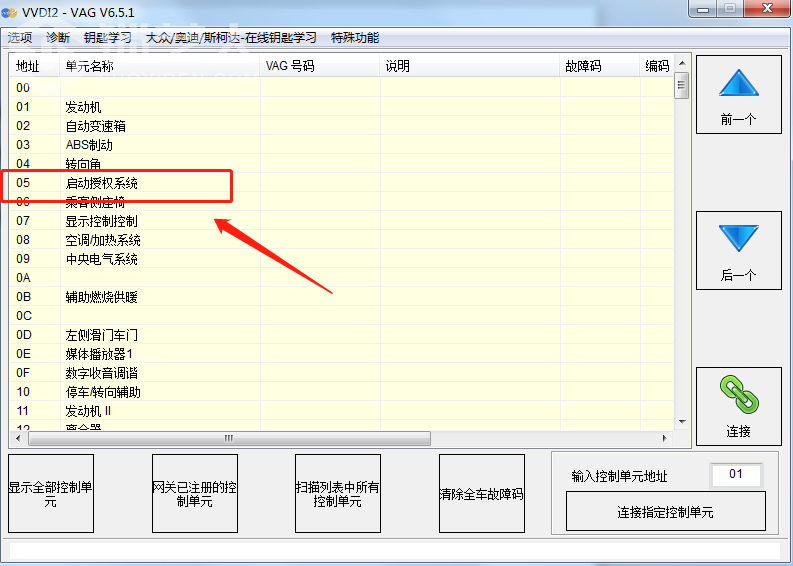

使用VVDI连接车辆的OBD，无需打开点火直接进入O5控制单元识别配件

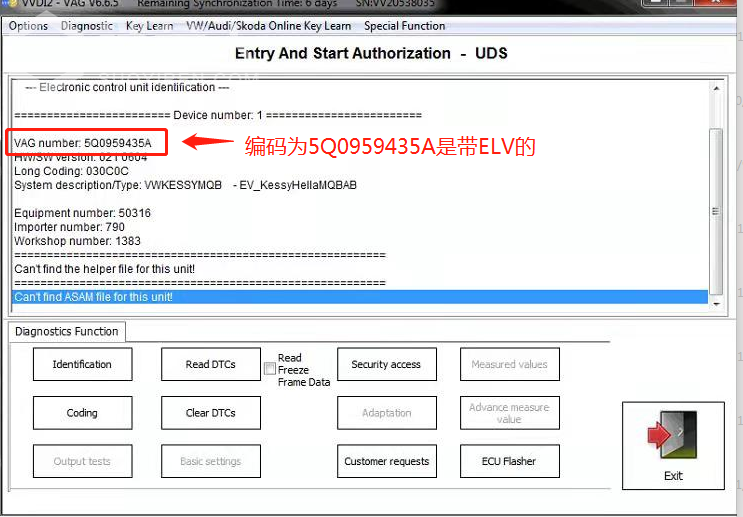

读出配件信息是：5Q0959435A 则证明此车辆装配ELV，需要对ELV进行短接
具体短接方法如下
将方向盘护壳打开找到ELV，并且拔下插头
2 C" m4 K( M* [% l! R

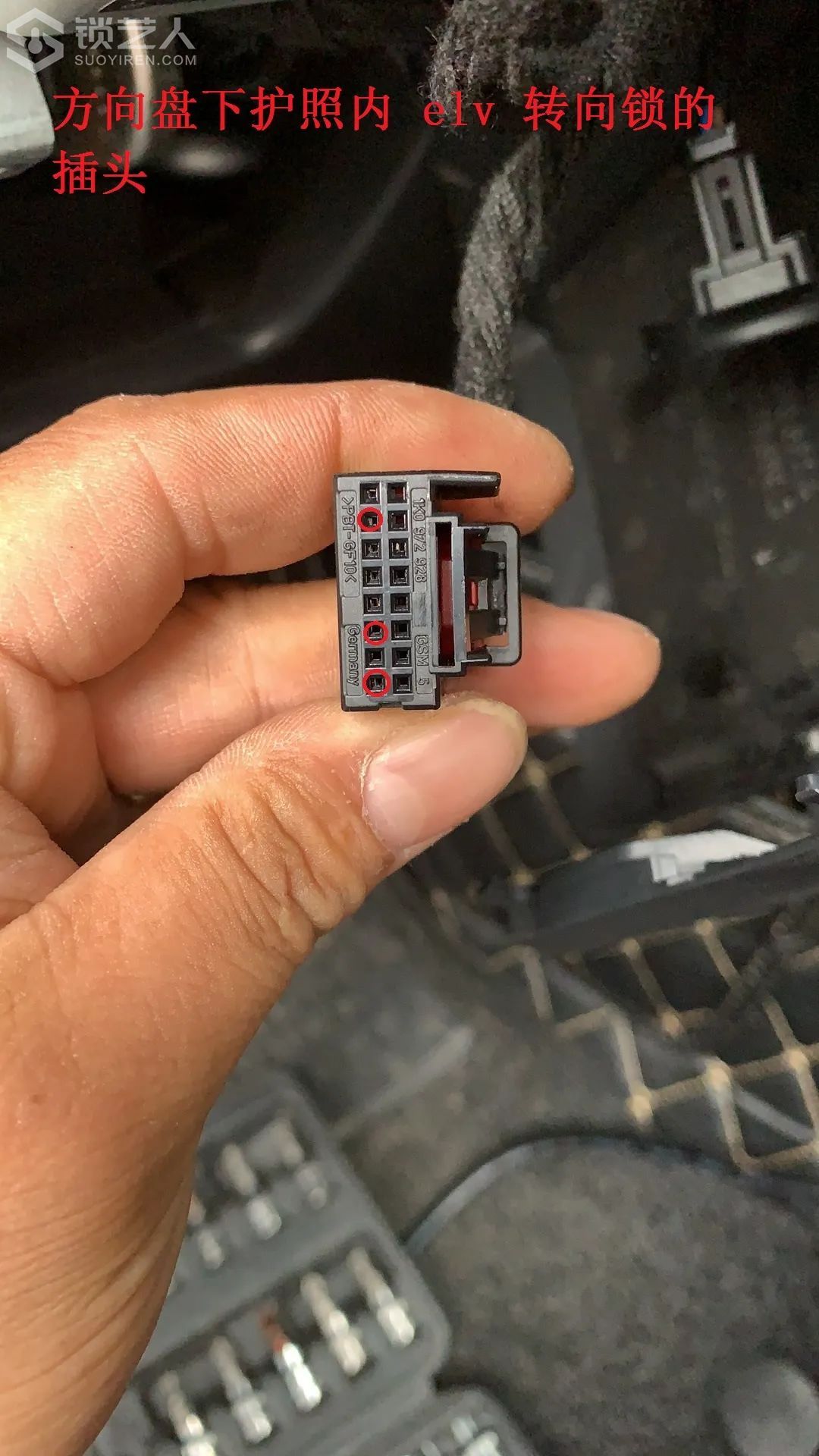

将插头上的三个红点标记处使用导线短接即可点亮仪表

. h! x' o' X: G; y: p
第二种类型：进入05控制单元识别出来的编码是：3Q0959435
此种类型为KESSY
短接的方法如下

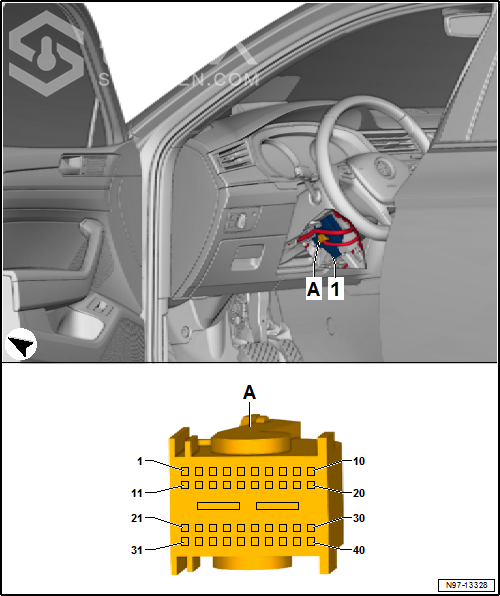

打开方向盘下方的护壳，找到控制单元
0 o! H3 L0 u+ M& _8 P  ?

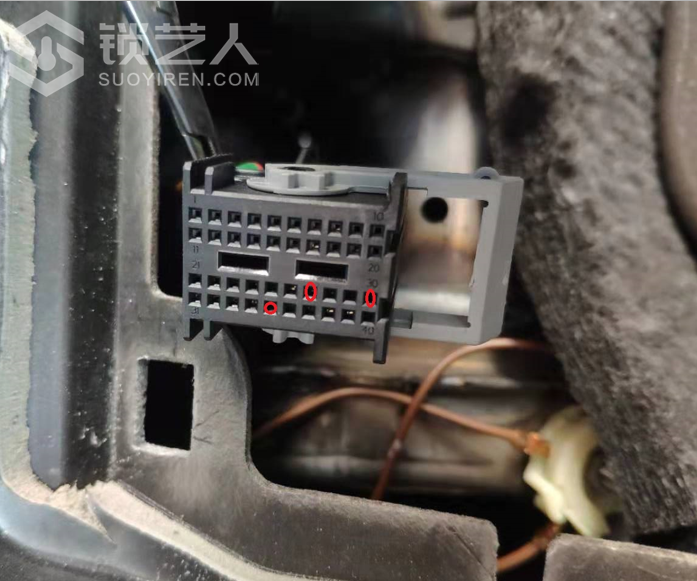

按照下图的标记使用导线进行短接
) W% M6 H0 C) k: g# y

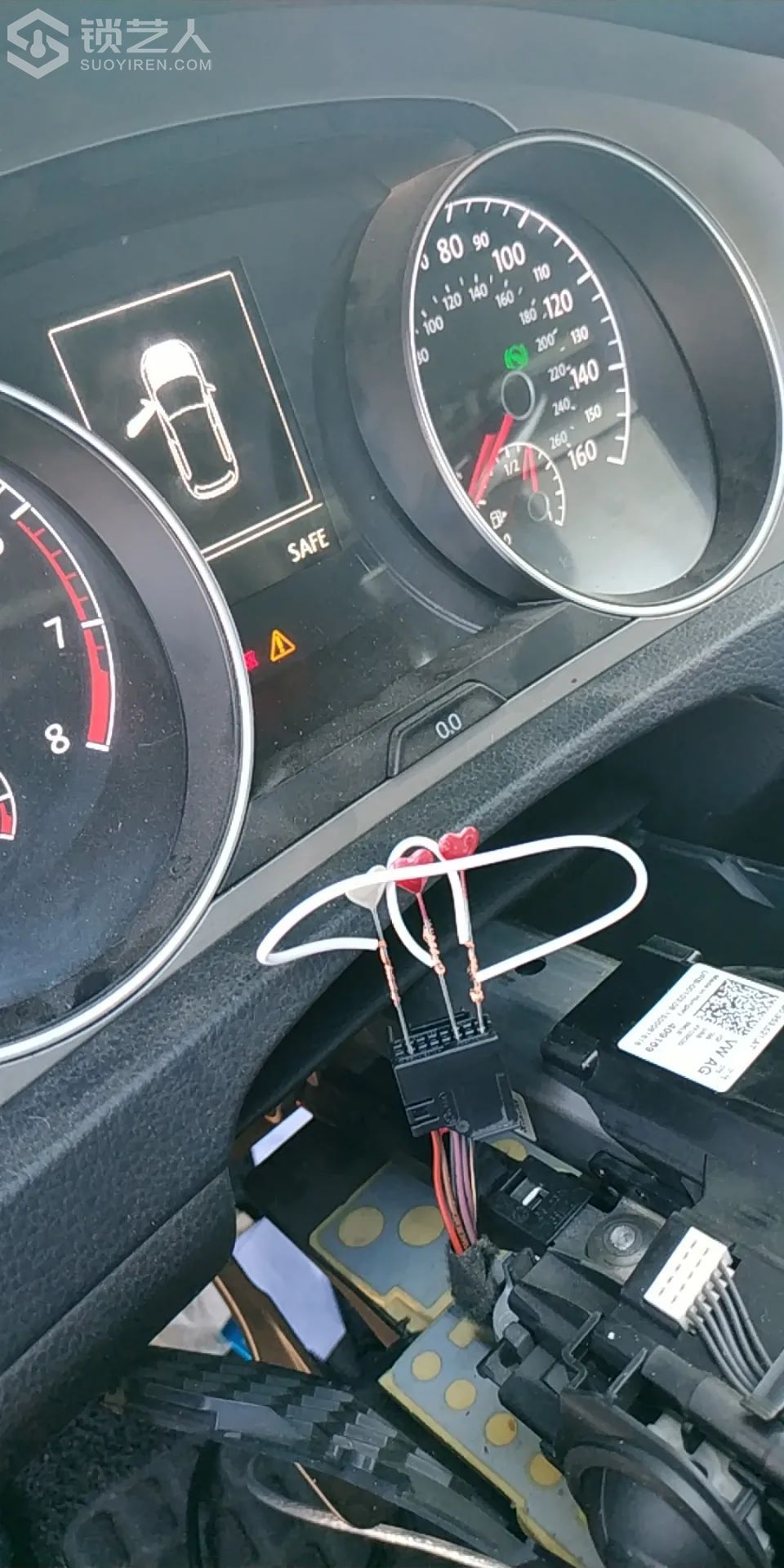

短接完成后，仪表即可点亮。

) k- i- c* z! r: f  L! z
此时使用VVDI连接到车辆的OBD后，控制单元01 02 17 都可以正常通讯，同时也可以进行数据采集。
  此方法可以用于远程套数据做MQB全丢，不用拆卸仪表和发动机电脑。
% e" k$ |. s8 k4 d3 }
MQB智能系统钥匙全丢
