[国产车系] 9S12仪表详解,满满干货

  [复制链接]
流年汽车电子 显示全部楼层 发表于 2019-12-4 16:04:25 |阅读模式 打印 上一主题 下一主题 来自: 中国–广东–东莞 联通
不得不说长广科技售后真的不错,这篇文章看了绝不后悔!解锁更多姿势,下载锁艺人商城搜索CG100
/ p0 X3 M0 k; q5 m1 ~' E
. T$ p' i) n' j' v! ^本文来源长广科技:快速识别各种芯片,找出正确接线方式,本教程适合所有阶段的汽修师傅,收藏一波!! |; }- {! w, ~7 \/ _) y( Y/ n

9 P6 B( P, z  N7 m
芯片的认知
5 F. }* x0 N  J- D% o  y. U& ^$ O
01、芯片型号的确定( k! e  O7 d  h/ A9 {! ^+ y

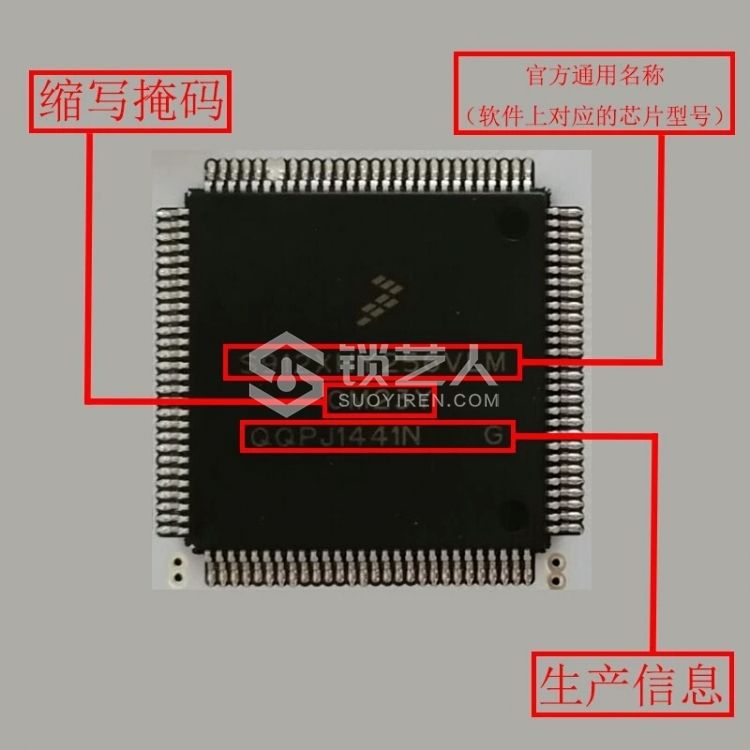

  w; p0 _  E/ Y: m0 p9 v每一个9S12/9S08的芯片都会标注3行信息,第一行是官方通用名称(软件上对应的芯片型号),第二行是缩写掩码,第三行是生产信息,以下用9S12XHY256来做演示。- g3 n2 g# Y1 J+ x6 l. {
6 B1 H* Y6 X, D3 V" d02、芯片1脚的确定
9 Q* M6 `- M/ [: N/ n) E+ o$ B- [/ v9 R, I

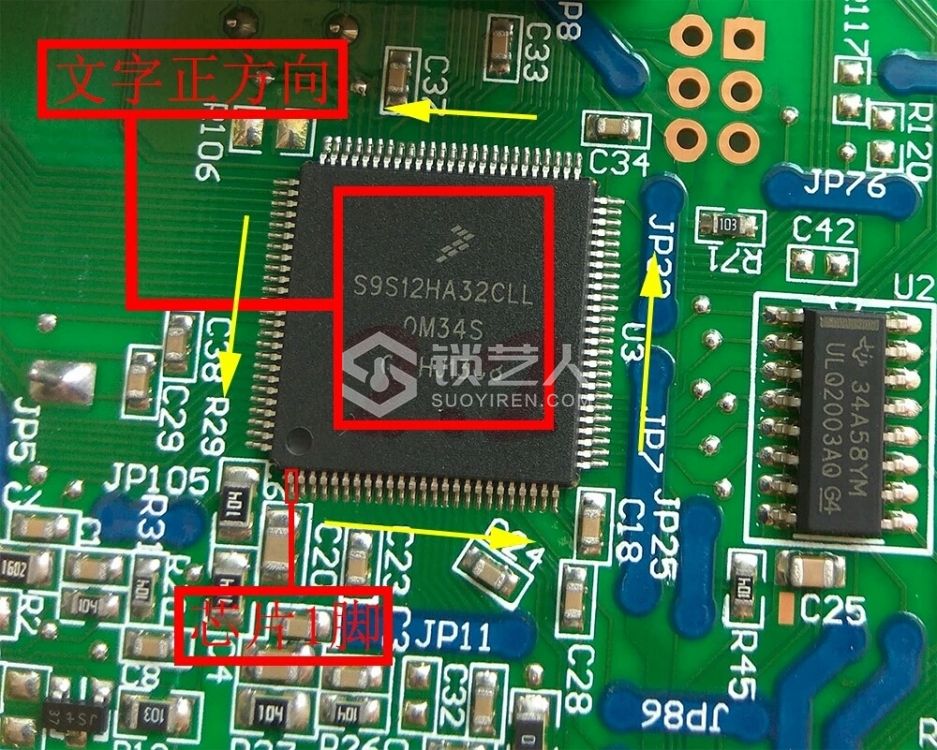

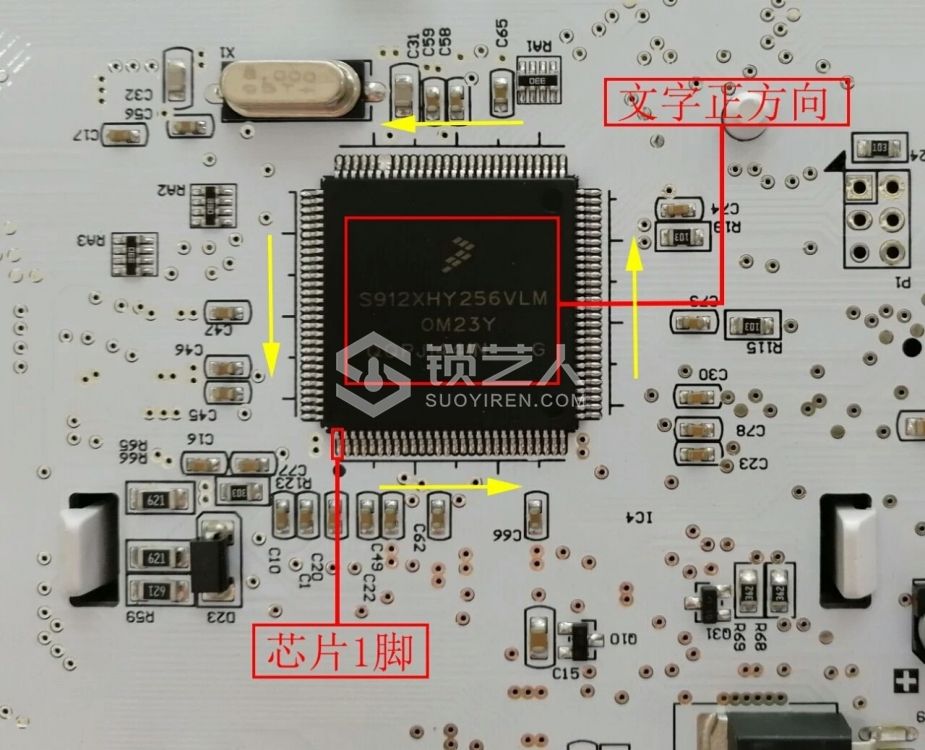

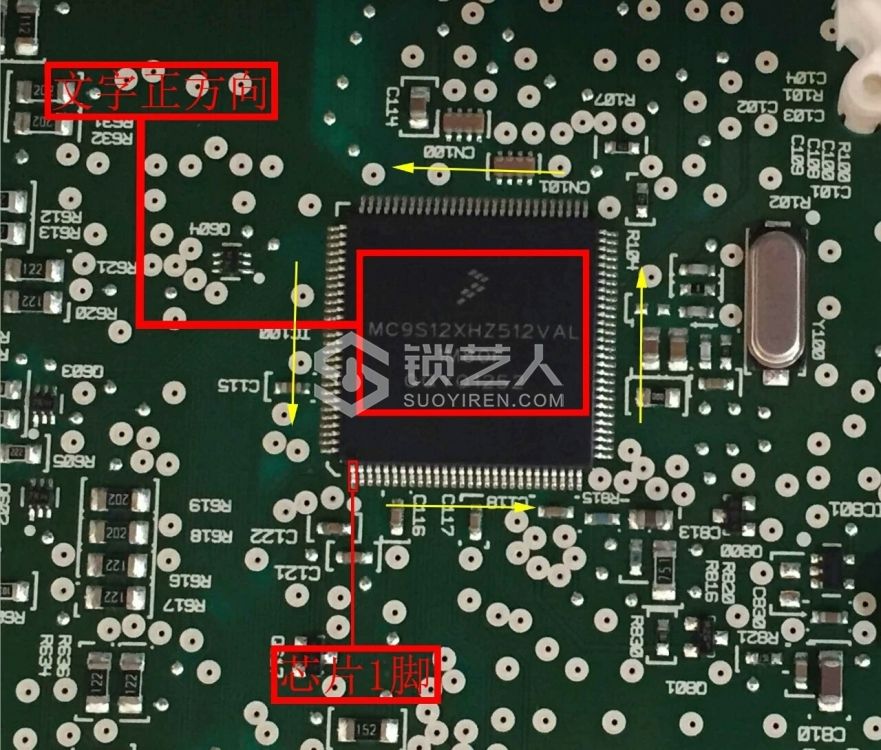

每个芯片都有对应的1脚,正确的找到1脚就会正确的量出接线点,很多客户不会看,最终导致读不出数据,严重点会导致芯片烧毁不通讯。在看芯片时,要把上面的文字正对着我们,左下角就是1脚,下面以多个芯片为演示,黄色箭头代表芯片引脚方向。, a# R5 _4 Y& O% |1 d- U
2.jpg 1 e- w+ c6 a3 [4 n) l
3.jpg - h6 ^! u+ k+ c$ C- C
: _! C) f* k2 Q3 q/ N% f
$ e+ E( k: @% z* M4 I$ o03、芯片引脚图的认识
, X6 |9 G- Y& w7 K

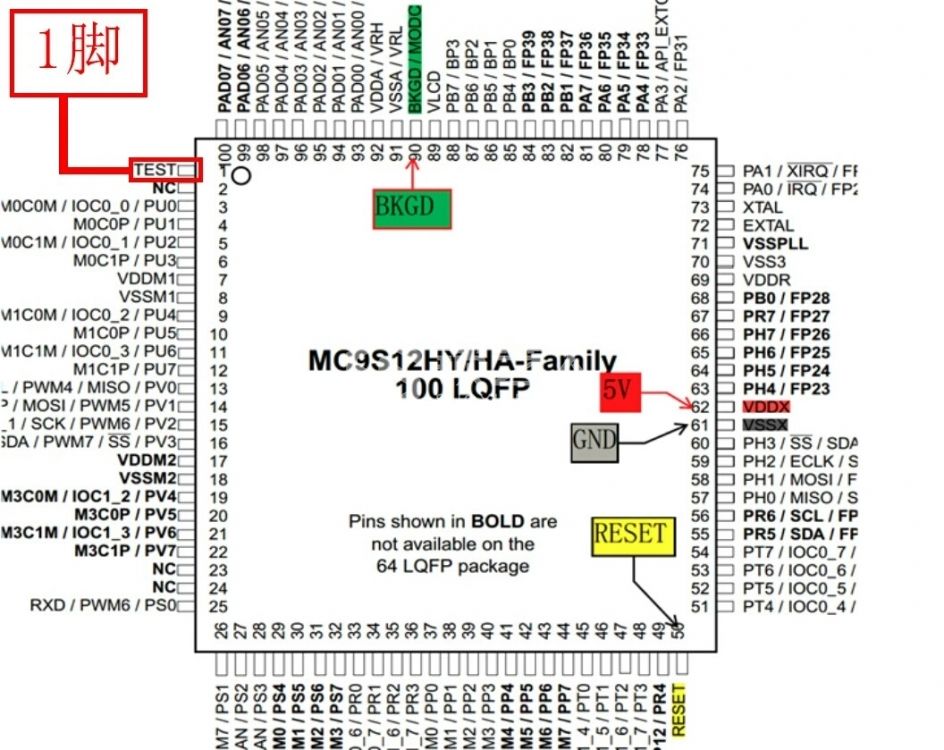

: I# C  d' G, ~. _( ]/ A每一种芯片都对应一种引脚图,引脚图相当于人类的身份证,包含每个引脚的信息,引脚数量和引脚含义也都是特定的。9S12/9S08系列芯片在不加密的情况下,如果要读出数据,只需要焊接4个点,分别是BKGD、GND、RST、5V,对应设备上的线号是11、12、17、1。(不要偷懒把接线接到芯片引脚上)下面以9S12HY64的100P引脚图为例。9 l3 L1 w* U9 ?9 F$ b: |4 n! K! ~
5.jpg ' b$ B0 N3 o$ ], U
04、芯片数据区域的大小
; `8 G; j# @0 V  i. G' W+ t8 {% P8 ]0 A0 h: y

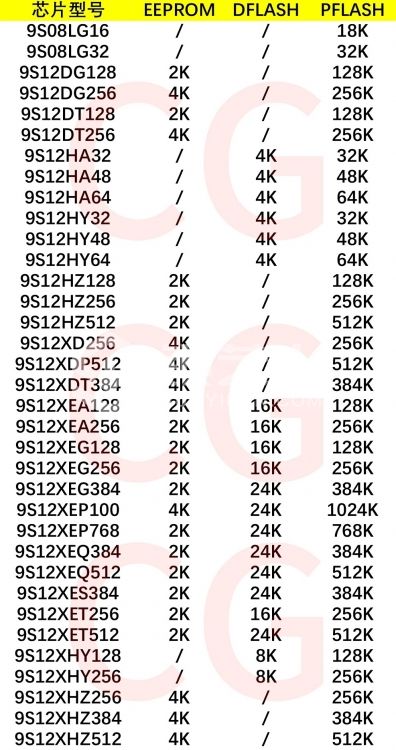

不同型号的芯片数据区域大小是不一样的,这个值也是固定的,里程区域都是在EEPROM或者DFLASH,我们遇到很多客户把PFLASH数据发到厂家修改,这是不对的,所以我们整理了如下表格以供大家参考。* L, X8 g) y" K. m3 x. U
6.jpg   C5 n5 y1 o+ J8 E2 `/ {+ T
05、配合万用表量出焊点0 L( X: K" y1 i2 }5 m) w# K

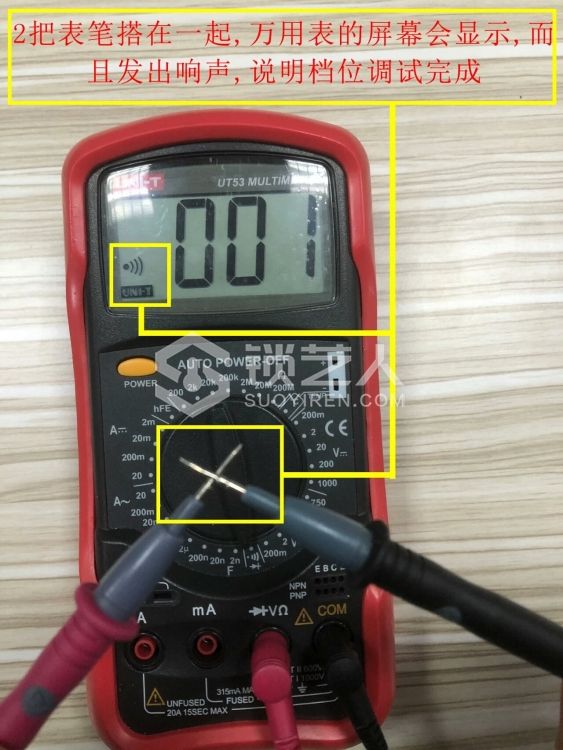

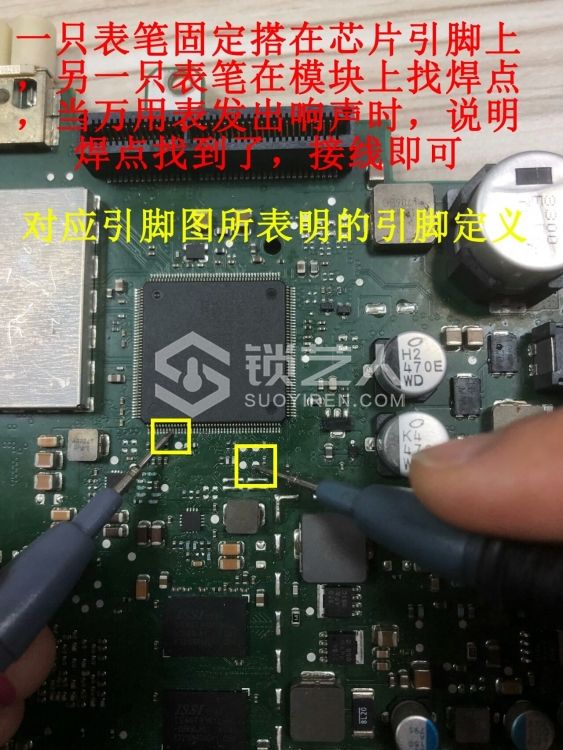

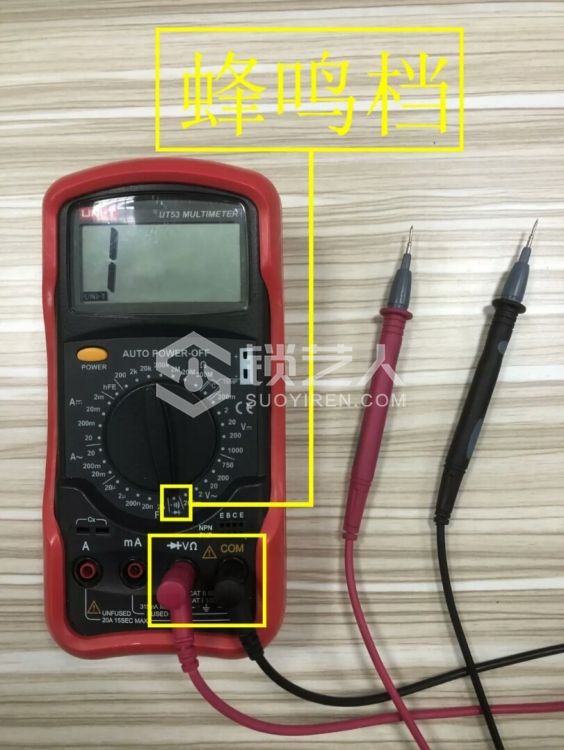

8 T3 I2 n% B. t% [5 v5 i+ X尽管CG设备已经包含了市面上80%的车型,但是还有20%是暂时不支持的,一旦遇到不支持的车型,很多客户就不会接线了,问东问西的,搞了好久才搞定。这里要说的是,信任设备是我们厂家所希望的,但是不要过度依赖,要灵活运用,下面我们就教大家如何用万用表正确的量出焊点,读出数据修复。
% x) p3 B% z4 ^+ M$ U' Q: S9 ]9 M- M 7.jpg 3 t4 \& v0 j  |& \8 [7 k- ?
8.jpg 9 ?( J5 T' s0 z0 F
9.jpg + {5 E# ~6 Y1 h, h$ C7 {5 [
3 V% r% T2 o7 Q$ z. t( F% g
快速接线方法
9 v2 {7 ~) h) I+ \2 ^1 f
7 l( |3 p  W3 S* H1 e9 E
由于每个仪表都不一样,导致焊点也不一样,有些一眼可以看出来,而有些需要通过万用表测量焊点,下面我总结出几款接线方式供参考。
$ n; l4 s1 Z  X* R6 R- E2 Z01、标准6孔型# ~2 \4 z( X3 L- [6 O, V

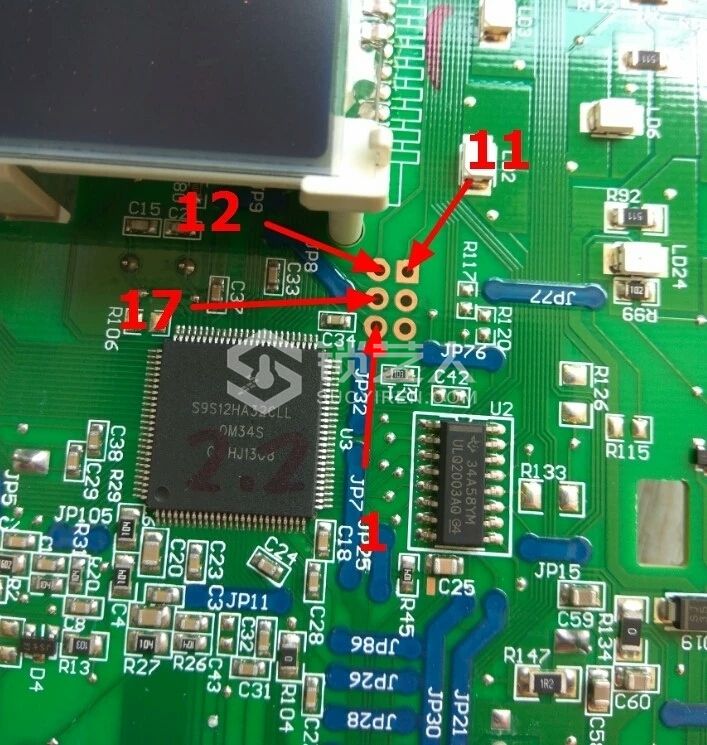

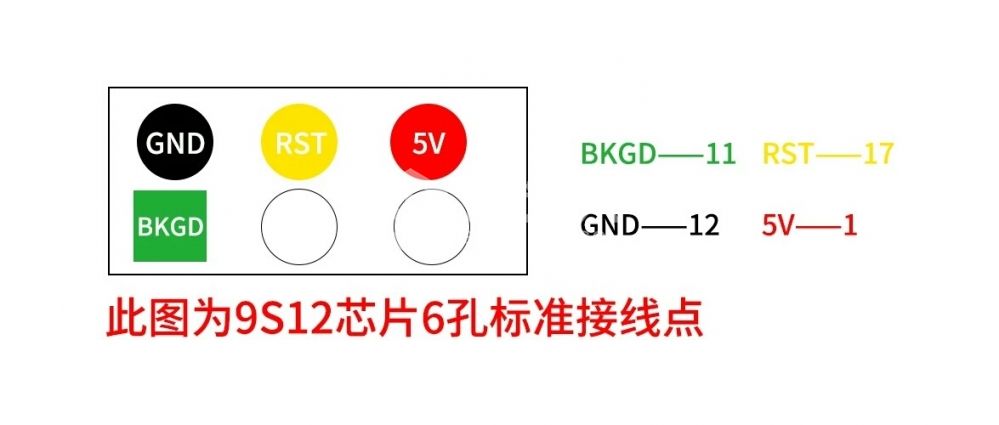

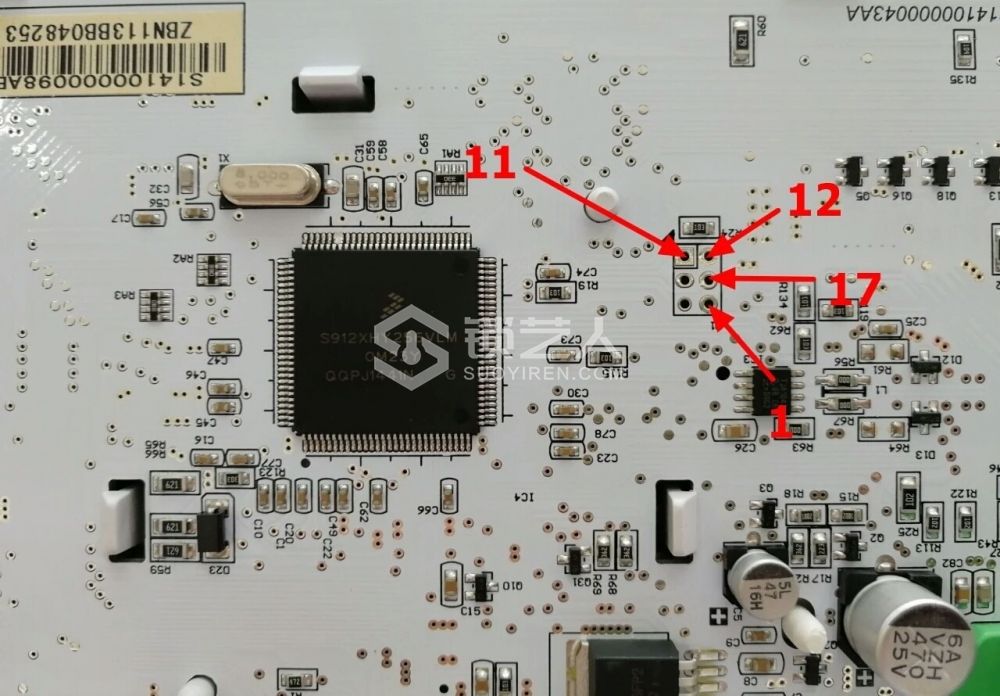

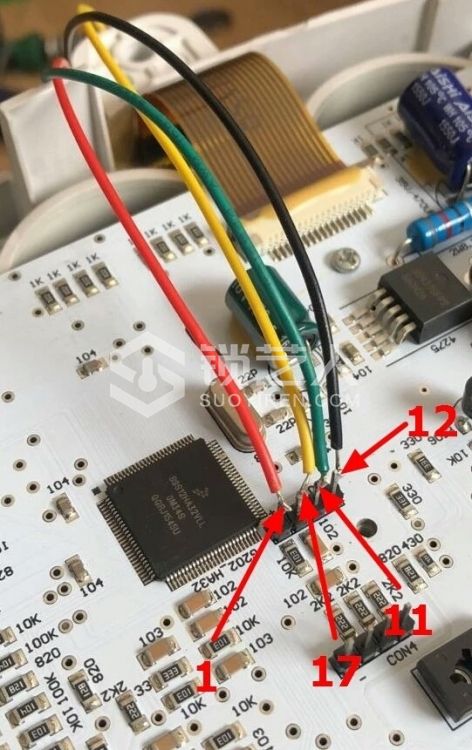

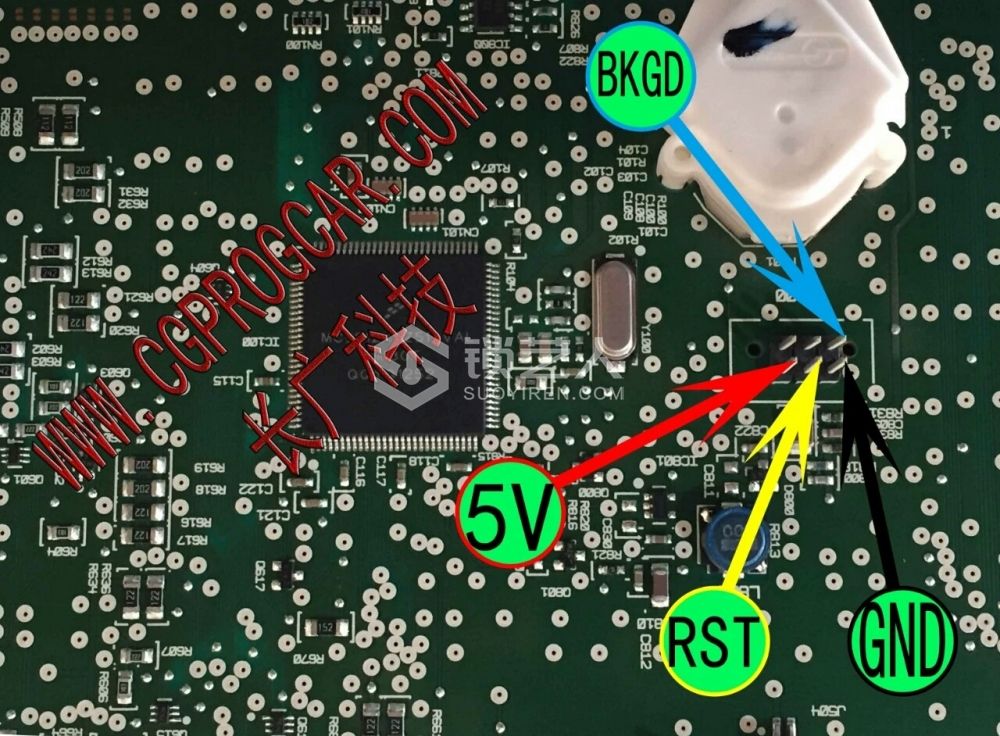

1 v4 O1 }3 V- n8 V( a$ ?2 c在我们日常调表中,这种6孔焊点的仪表是遇到最多的,也是最容易接线的,通常由1个方形孔和5个圆形孔组成,长方形状。下面第一个图是通用接线方式,其他是实车操作图。& K  n. I; D; {$ f* d7 P& Q
10.jpg % V& k( a9 Y. i" [
11.jpg " B" }: e+ H  c3 G# A% ]
12.jpg $ u+ I* K, E) }6 t* ]$ M' X
13.jpg * T& x* Z6 G, v

, I5 ]: J7 ~' x: G2 T9 _02、标准10孔型
% V* p/ g4 {5 ^! n$ c$ E8 d* V# \7 R: {' z! w

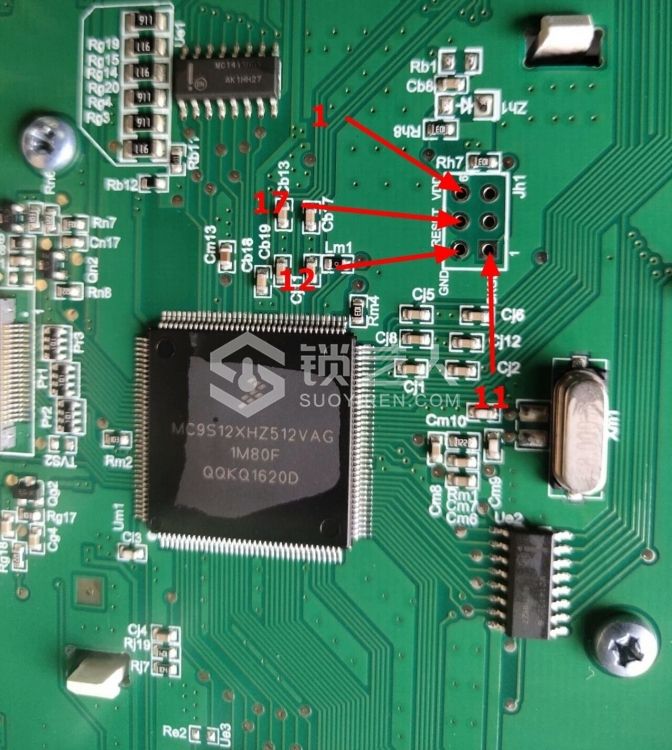

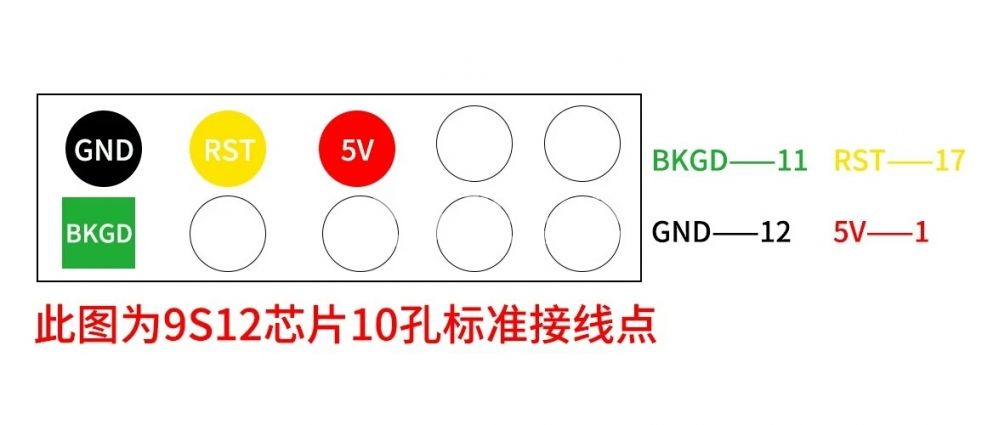

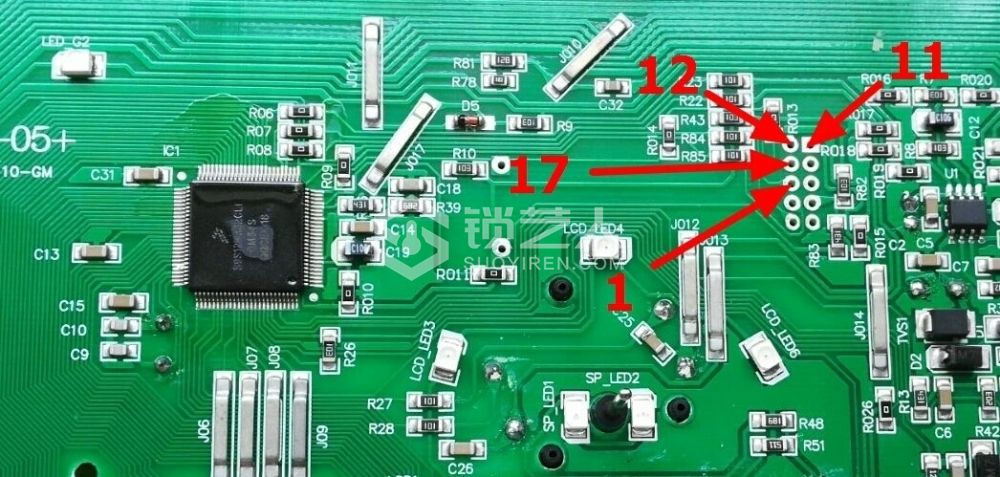

这种10孔焊点的仪表也会时常遇到,由1个方形孔和9个圆形孔组成,长方形状,接线方式和6孔大致相同,下图一是通用接线方式,图二是五菱宏光实车操作图。3 G) ~) H& m: M1 M, ~
$ R$ W4 k: T, g4 v& L 15.jpg - F  `! X  C( U4 m/ Q+ ]
% V$ d1 S9 |% g2 Y- K
03、标准6柱型, g$ `& k- `1 X' r3 C; W

( Q; i* B. e6 [" m$ [8 k' W3 P- h这款样式的仪表,由6根一模一样的针柱排列而成,看不出接线规律,需要万用表协助,只需量出任意一个焊点即可根据标准6孔接线方式推敲出另外3个焊点,不需要4个焊点都要测量,下面以奔腾X80为例。
, ^% \7 g) N6 j, U7 c 16.jpg 0 C9 `0 u1 k: e* v( I' r/ k4 k* w
04、多排针柱型. j/ w$ d# F* h, i  I
5 k# S  [6 y2 _2 c, ?/ ]
不同以往标准6柱型的仪表,多种针柱型没有规律可言,必须要将4个焊点都测量出来,下图是长安M90实车操作图。
7 z1 U3 p/ j2 F 17.jpg
" ?) l/ v7 f  t. x2 m05、隐藏焊点型9 Q* p+ X& P' x

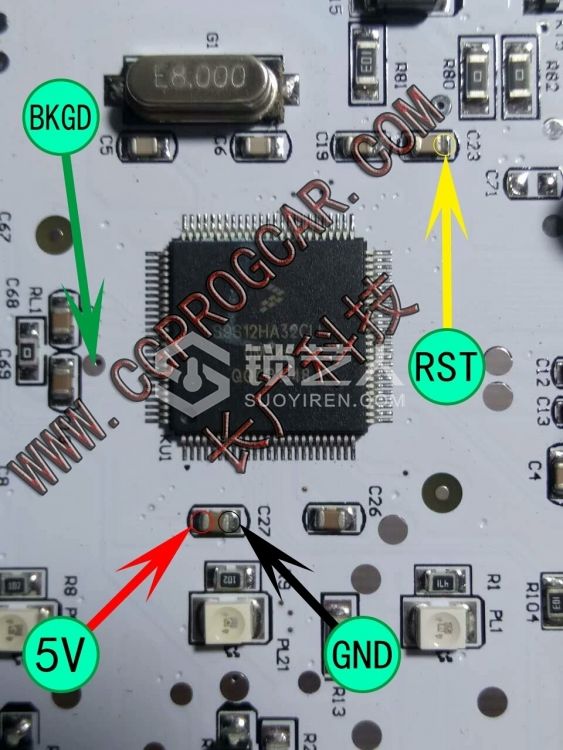

9 d* k7 D/ e/ c2 b这种类型的仪表,堪称复杂,既没有焊孔,也没有针柱,而且也教学不了,只能靠万用表,接线点需要耐心测量,下图以五菱荣光为例。8 X+ p. Y7 y/ @  X) `) @; |
18.jpg % [* Y6 Z5 b% M' c4 ]. S3 Z5 {: l
总结# T& T4 r6 h& F8 m, N* k  e

6 z5 H7 O) M7 `2 E* W在芯片认知和接线方法中,需要我们熟练的使用万用表和烙铁焊锡,同样的,在直播中我也说过,一位入门的汽修工,必须具备以下两点:1.万用表的熟练使用;2.烙铁焊锡的熟练使用。这2个基本功不是掌握了操作原理就可以的,需要我们平时多练多操作,要不然在修车中要吃大亏,所以学习完本节课后,我希望大家对这2个基本功勤加练习。
