[国产车系] 汽车遥控维修思路…第三弹(终结片)

    [复制链接]
流年汽车电子 显示全部楼层 发表于 2019-11-19 15:10:52 |阅读模式 打印 上一主题 下一主题 来自: 中国–广东–东莞 联通
本帖最后由 你配吗 于 2019-11-19 23:08 编辑
2 M1 F3 G( {9 k0 C, s. l! I0 j
9 ?$ e1 O" \4 T* g上集说到遥控还不行,这时该怎么办呢,这时我们就要了解板子上一些电子元件,我们只要大概了解就好,因为很多师傅反应现在都是配新的了,确实维修也是一个吃力不讨好的活!% P1 ?5 S8 |0 V/ C1 v5 S% G
2 n5 q0 g6 \3 y5 s; a- j, o7 i: r" F

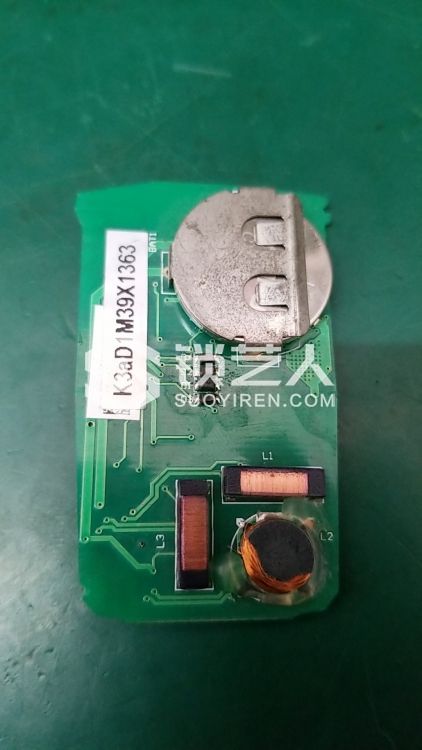

首先认识一下符号
  Z3 K7 X9 L* M; y6 r1、电阻:代表符号:R) r1 y0 S$ c3 h

" F- @3 _0 y) |; {; \" N2、电容:代表符号:C
$ Z" l! Z4 }* U1 @9 u3 k
3 H, n0 i, s$ U4 O. b4 G' x3、电感:L2 V0 d2 q: T% e- J
' g; ^2 @( f8 I: {6 r8 D% A4 ~
4、IC:U
2 P& b+ C& V" d; N5 h1 ^6 |" s! u6 T$ F: \
5、二极管:D4 X3 |/ ]4 L7 H  P7 q' w1 p1 B; f

! m5 m5 k4 ~* j' U6、三极管:Q7 W! [) K, M* L6 e  f& f0 \

. Z' h5 U, S& W; ^4 {7、开关:sw1 l- s/ q/ c  |! U4 Q+ P; ]- g
( f/ [' @8 H- U: z- O/ \- Z9 ~
先说电阻怎么测0 I6 ?' b+ k; U" a% K. _/ o8 i9 }( R$ d

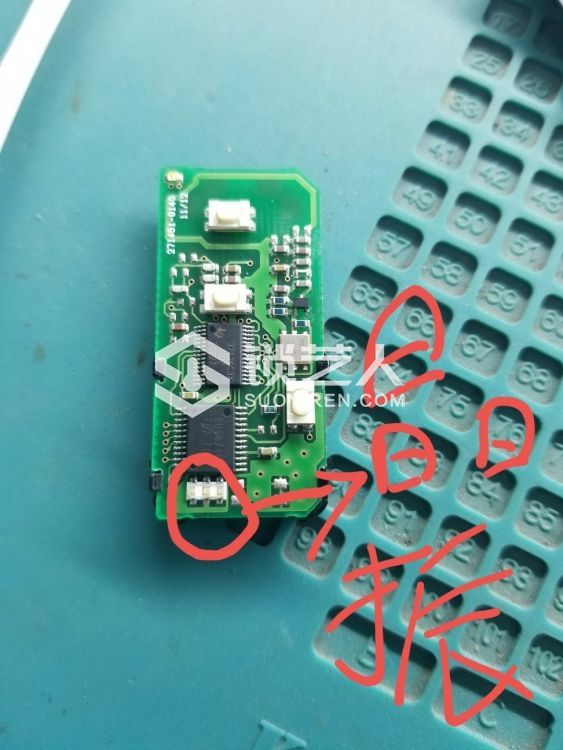

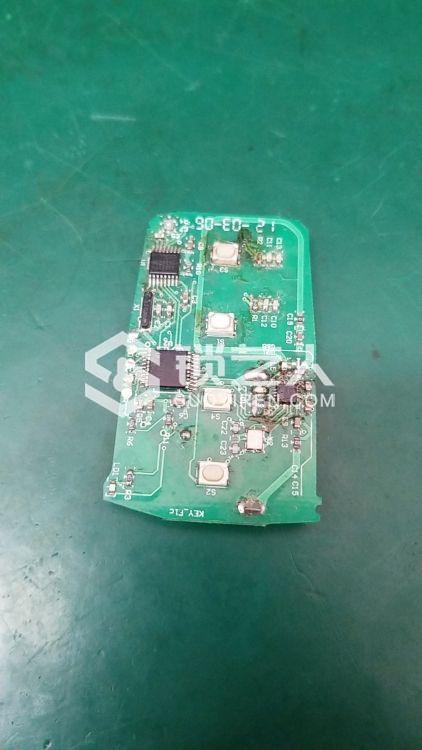

微型贴片电阻上的代码一般标为3位数或4位数的,3位数精度为5%,4位数的精度为1%。比如103,就是10*10^3=10K,101=100欧。一般电阻很少坏,测量的话拿下测比较准,和标注的差不多就是好的。坏的比较多的是电容,电容我一般先用肉眼观察,坏的一般是爆开或者不平整的,也可以用万用表测,如果两端接地说明有短路或者电容坏了,漏电一般也是由电容引起的,一般是把电容挑掉,没有多大影响。有的晶振坏了,这个我也不知道怎么测,一般是用替换法,有懂得师傅吗?(丰田智能卡晶振比较容易坏,坏了没频率,不亮灯), N2 Z3 d2 d2 H% P- N$ t
$ ]$ P# y6 A6 L$ V4 ^1 N* m
线路和元件都检查了还没好,那就放生吧,但最好的情况是给车主重新配一个,不过我一般都是淘宝上寄来的比较多!; A3 Z& A5 e& X5 Y  L
( h8 U! i9 w6 `! z% d2 t5 H
本文仅供参考,如有错误的地方请指教,本人也不是特别专业的就说这么多吧,祝各位师傅生意兴隆,财源广进!
) k6 h2 u2 Y2 u1 V$ X 157414715673536_500.jpg ; p  i0 n+ n: `7 {6 F5 B
% k, ]9 Y4 Z9 l( e/ M. U$ k 1574147418372510_509.jpg 5 k, W1 R# y/ U$ D# p* @1 e

精彩评论23

潜龙 来自手机 显示全部楼层 发表于 2019-11-19 21:15:16 来自: 中国–浙江–杭州 移动
师傅,你咋把本门的功夫都说出来了
回复 支持 2 反对 0

使用道具 举报

流年汽车电子 来自手机 显示全部楼层 发表于 2019-11-19 15:14:25 来自: 中国–广东–东莞 联通
可以看一下板子上的符号,二极管忘说了,二极管一般是单向导通,用二极管档测量即可
回复 支持 2 反对 0

使用道具 举报

一品开锁 来自手机 显示全部楼层 发表于 2019-11-19 21:53:46 来自: 中国–山东–临沂 联通

点评

回复 支持 1 反对 0

使用道具 举报

罗青 来自手机 显示全部楼层 发表于 2019-11-19 16:33:01 来自: 中国–江苏–无锡 移动
谢谢分享,这个真的是经验之谈
回复 支持 反对

使用道具 举报

峰盛锁业 显示全部楼层 发表于 2019-11-19 16:47:21 来自: 中国–广东–广州–天河区 电信
晶振不是那个正方形有点金边那个吗。
回复 支持 反对

使用道具 举报

星辰大海 来自手机 显示全部楼层 发表于 2019-11-19 16:53:45 来自: 中国–广东–广州 移动
新手表示看不懂,师傅历害了
回复 支持 反对

使用道具 举报

流年汽车电子 来自手机 显示全部楼层 发表于 2019-11-19 16:59:23 来自: 中国–广东–东莞 联通
那个也是,也是易损的
回复 支持 反对

使用道具 举报

小徐汽车开锁 来自手机 显示全部楼层 发表于 2019-11-19 17:30:10 来自: 中国–河南–郑州 电信
师傅你是专业做电路吧这都懂
回复 支持 反对

使用道具 举报

人生致远 来自手机 显示全部楼层 发表于 2019-11-19 20:42:08 来自: 中国–浙江–杭州 联通
楼主真是好人谢谢老板
回复 支持 反对

使用道具 举报

流年汽车电子 来自手机 显示全部楼层 发表于 2019-11-19 22:15:59 来自: 中国–广东–东莞 联通
一品开锁 发表于 2019-11-19 21:53" k" `1 M( B! i  P
必须打赏
8 Z: L" J$ I/ c% m% S+ K# p
感谢师傅支持……
回复 支持 反对

使用道具 举报

km1937 来自手机 显示全部楼层 发表于 2019-11-19 22:24:53 来自: 中国–云南–楚雄彝族自治州 移动
牛掰,这个大哥是不是分享了看家本领
回复 支持 反对

使用道具 举报

辉煌锁艺 来自手机 显示全部楼层 发表于 2019-11-20 03:41:51 来自: 中国–辽宁–鞍山 联通
谢谢师傅分享!
回复 支持 反对

使用道具 举报

掌中旋日月 来自手机 显示全部楼层 发表于 2019-11-20 08:56:54 来自: 中国–辽宁–大连 移动
应该先学习了谢谢
回复 支持 反对

使用道具 举报

我就是杨子 来自手机 显示全部楼层 发表于 2019-11-20 11:38:13 来自: 中国–黑龙江–大庆 电信
大师傅,厉害了!
回复 支持 反对
