(此升级教程针对于3H仪器主菜单上有在线升级功能的客户)
# A. _ d* h. X7 l7 b 本文包括3H升级线的安装使用,串口号的查找,IAP应用程序客户端软件的安装使用和升级3H综合钥匙诊断仪的方法以及升级过程中可能出现的问题及解决方法,请在升级前仔细阅读本说明书以保证升级过程的顺利进行。 升级所需的软件及其用途:Client-setup.exe :3H综合钥匙诊断仪的升级工具软件。 PL-2303 Driver Installer.exe : 3H升级线的电脑驱动程序。 TempC.bin : 3H综合钥匙诊断仪的升级包。
$ U8 E5 q. h# q 5 S5 X0 t7 o: F! J0 w
3H综合钥匙诊断仪升级说明 " @, R" g2 Y8 }( C a8 @& N3 K1 Q9 |9 g6 g4 J
3H升级线使用说明 h. e5 ]- `9 o+ O5 n- J
一、驱动程序的安装 双击“PL-2303 Driver Installer.exe”,会出现:
0 r3 J$ G: k! V
- |8 d* i3 J' J
0 W- j* @% X4 [9 E: n8 S. j; M
% x& I4 I) w- s. O/ M点击“下一步”。# K7 w! Q! o4 k
( T( m; t9 X4 Y# L( r3 T % f& v$ C) i% [
! `9 `; c- G1 t( n7 J5 m3H升级线驱动程序已经安装完成。 二、查找串口标号 在使用IAP应用程序客户端程序时,需要设置串口标号,以下介绍如何选择正确的串口标号。 1.安装3H升级线的驱动程序PL-2303 Driver Installer.exe后,把3H升级线插入到电脑的USB口,会出现发现新硬件,1 T$ j {$ @+ G- x7 l2 c3 g. A& D7 I
3 ~$ R& R A7 a4 S
; }) |% c* M ?0 w% t8 t1 u
( G, x9 N& U" {
$ p' x$ n% }& T5 d. S
如果安装正常,会出现:
3 z0 v# e: V' d; J! l. Z
) C7 O8 k/ Z2 ~ Z; q0 p4 m3 u' D1 c& ]
* B+ c9 H0 n$ G" G! r s
新硬件已安装并可以使用了之后,就可以继续查找串口标号。 2.鼠标放在我的电脑上面后单击鼠标右键。
3 A3 b( Z5 U; y u8 }+ r! W
* C- m7 A; h! _9 W" O t: A4 i5 `) t
) `9 L4 g3 C: B) K6 Q* S- |9 `: R* j( [
7 X( Z: L! Y$ r0 [/ r9 x, h: ?
用鼠标左键单击“管理(G)” ,会出现
8 P" j" `- U( M, B; }, P- ?
9 Z2 F2 _* k7 ~: ?4 P% O
) }5 O3 \1 ?5 b& k4 I
" F, T$ v8 r: y& R8 k3.点击“设备管理器”后,打开 “端口COM和LPT)” 菜单。
F( {0 I2 E( T) g' h1 m9 R) ?
N3 _% M! e6 m" x5 x6 M. e$ Z2 r. f
& x5 P& p5 ~* V3 _' s8 l) l" `
; K7 Y0 f/ f% x& u; z) F" G( v
$ ^7 h: Y9 g9 W, a: [7 k' G4 d0 e红色圆圈中的Port(COM3)就是3H升级线在笔者电脑中的串口号。由于设备不同,在不同电脑中串口的标号可能不同,例如会显示为COM4或者COM5等等,在您电脑中出现的COM标号就是升级时需要选择的串口标号,记录该串口号,以后它将用于3H综合钥匙诊断仪的升级。 IAP应用程序客户端使用说明一、IAP应用程序客户端软件安装双击“IAP应用程序客户端.exe”程序
% Z" A Y6 F# l' L1 Y
8 M8 ~' e* N: L0 `- p/ m
# H E5 H1 W6 N' k# V. O' C' z/ R: Z1 U9 I! H
点击“下一步”。 / F v8 q) {4 d8 Y
/ J2 M' h3 J+ G( I9 c8 N # R( b" K7 e4 i# H( y+ e

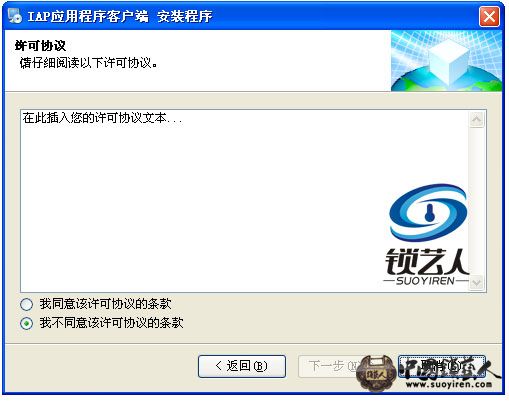

选择 . B7 Y& P4 |% h& u% ?
“我同意该许可协议的条款”。
- d; b5 ^8 P* h7 [
2 l- B+ B2 S: Z0 d o. @1 s( l 0 h& t. G; b. H B9 I# M$ W ?- q
1 Z/ D( X/ L. I, Z8 J
0 b; h; @8 r- W+ i6 ?
点击“下一步 ”。
7 ^/ Z' G. ~( i: |, K# S
; N/ D$ `' K& G
9 k1 r# X9 A4 |% a+ w
( Z; p& ~$ [3 n- y1 C/ t填写名称公司后点击“下一步”(可以选择默认的名称和公司;如果不填入名称和公司 ,您是无法安装该软件的)。
: f* @1 h; i- W& k
/ |' V( u( {% A+ o3 G9 E- z% G x! i+ T+ p
! K, J6 T" }* K; H! j! l5 m
本软件需安装在D:\3H目录下,所以需要把C:\Program Files\IAP应用程序客户端改为D:\3H,
3 ^7 i" x; c2 E' Z
8 p; h5 I; g4 |" S/ n
0 G+ h5 r+ R) Y" b" }
7 v T! l, E* ^3 l4 t点击“下一步”,
; ?4 e9 p% O3 c; i

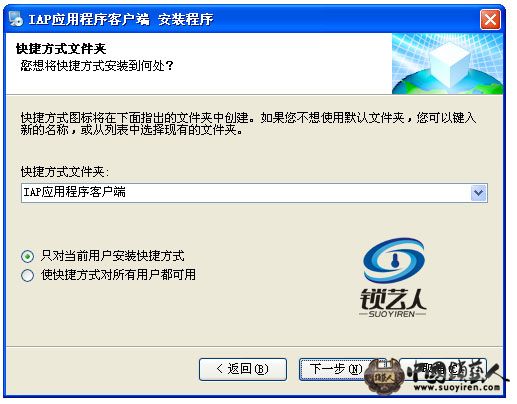

& _( _ G* P0 ^- f: F/ {. Z3 l选择“只对当前用户安装快捷方式”后,点击 “下一步”。
' e- k( D8 s( ?7 }9 {% j; r- u
/ N8 S; K R2 T0 M8 U & `. r& w# O9 a4 _& n- h9 m
% y5 |" w- `0 Q8 I9 A8 O
) s; x+ q/ C6 r点击 “下一步”后,开始安装。
2 f, N$ n/ H% n' m/ Y7 g( N" Y9 G6 y
4 Y9 C: b4 p$ c( N% M' Q+ }/ R6 z& ^' \( m2 M5 @1 P
如出现上图画面,则说明已经安装成功,根据提示,在保存好正在应用的文件后重新启动计算机。; X% H( Q3 m) R2 P# \+ C0 V
二、升级 3H综合钥匙诊断仪 升级3H综合钥匙诊断仪需要准备3H升级线和一个12V/1A电源适配器才可以进行 。 1.将3H升级级线插入到电脑USB口,并按照前文所述找到正确的串口号。 2.点击电脑屏幕左下角的“开始”按钮,“开始à所有程序àIAP应用程序客户端àclient”打开 client.exe 程序。
+ I% |7 h, M9 l5 P
# n) V) g, t+ A6 V; i) W/ A8 z8 ]3 \ G# C! c9 L J9 S; ?1 o
6 o! W$ v4 E( U0 l; y X3.鼠标左键点击红色圆圈内的下拉条,在串口列表中选择正确的串口标号。
' D+ }6 Q) C4 ?3 A( f; M+ G! s- g
9 A! ^- O9 H5 \) t9 E+ t5 \8 B' |4 M! G/ {
, R! d" D5 F' K* I2 \
( N, T$ [! m n# [% z/ t4.把我们提供给您的3H升级文件文件夹内的TempC.bin文件复制到IAP应用程序客户端安装文件夹D:\3H中,如果之前有旧的TempC.bin文件,请把旧的TempC.bin文件剪切到其他文件夹备份,然后将新的升级文件TempC.bin复制到D:\3H中。 5.把3H升级线可靠地插入到3H综合钥匙诊断仪底部的方孔内。 6.把12V1A的电源适配器插入到3H综合钥匙诊断仪左侧的方孔内(电源适配器的规格为内正外负的结构,电流大于1A)。插入电源适配器之后,进入到主界面,按“下”键,选择“4.在线升级”后按“确认”键。如果屏幕变暗,则说明操作正确。 7.点击3H在线更新系统的 “在线更新” 按钮。
2 \9 e7 |/ X% }1 ?; I& w8 n% d
& F N* G4 v: \6 F. {. S1 }0 n# M" ?1 z0 _: q4 {8 M
9 J) V: E$ x$ B$ \6 ?

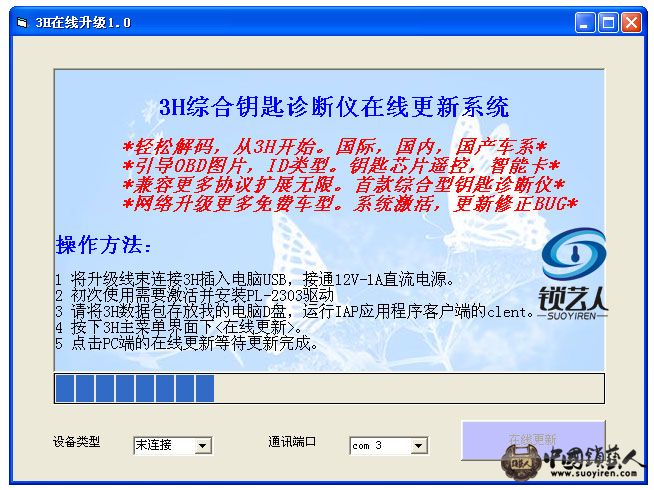

更新过程中,进度条会有进度显示。
; C. P1 E& X2 N 9 r0 E7 S; M6 m f& J
8 A; l9 k$ p& X/ e3 Z2 @7 c
4 ]. U% Q& j, f. Q

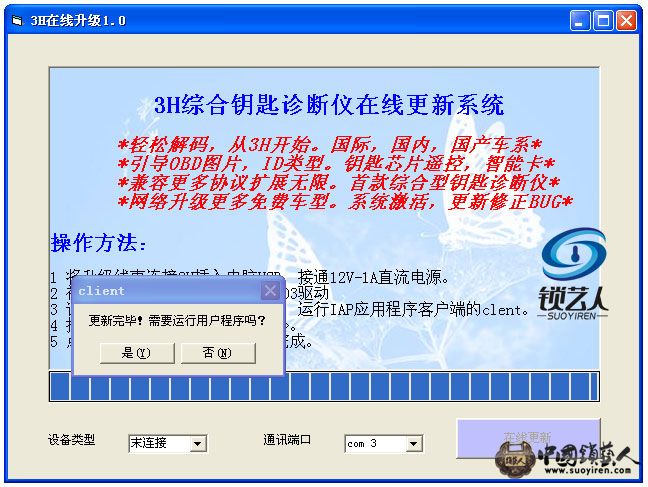

整个升级时间较长。升级过程中,保持电源适配器和3H升级线与3H综合钥匙诊断仪的可靠连接,尽量减少人为移动以免造成连接断开。 当出现下图界面的时候,说明3H综合钥匙诊断仪升级成功。点击“是(Y)”,3H综合钥匙诊断仪的屏幕会亮,这时就可以拆下电源适配器和3H升级线,正常使用了。
$ @5 C, t- q; s; z. S ( L( M; E! V3 E6 d
& B! z/ z% u( D' ?* {, i" [, y6 W- e9 P$ K' E
10.如果升级过程中出现以下情况,那是由于电源适配器或3H升级线接触不良引起的。请确保电源适配器和3H升级线的可靠性后继续下面的操作。
: u+ P: _% f1 ]) d/ \8 `# I$ r
: y$ E# \& M V! a; ?9 w: m' A! r* S# ^5 a# R$ h* h
6 d. B4 j8 I1 D( _3 e# E# M4 ~& L! G
1.请点击“确定”按钮后,拔下电源适配器。 2.按住3H综合钥匙诊断仪的“确认”按钮不松开,然后插入电源适配器,在插入电源适配器之后可以松开按钮。 3.在3H在线更新系统按“在线升级”按钮后,就可以继续升级了。 升级过程出现的问题及解决方法:! U" [' }9 V: @( W; e1 W
问题现象 | 解决方法 | 3H升级线硬件驱动程序安装失败 | 重新安装3H升级线的驱动程序 | 设备管理器里面无法查找3H升级线 的串口号 | 重新把3H升级线插入USB口,并且保证电脑的USB口处于可用状态 | 在3H在线更新系统中无法找到3H升级的通讯端口 | 关闭3H在线更新系统后重新打开 | 点击在线更新按钮后,出现设备未做好接收准备 | 1.请选择正确的通讯端口后再更新 2.请在3H综合钥匙诊断仪里面选择在线更新选项 3.请把TempC.bin文件复制到IAP应用程序客户端的安装文件夹内 | 3H综合钥匙诊断仪插入12V电源适配器之后屏幕不亮 | 1.确保电源适配器是12V供电并且是内正外负的结构 2.使用经厂家授权的电源适配器 | 在升级过程中出现发送第8A包文件数据出错或类似警告 | 请保证电源适配器和3H下载线的可靠连接后进行第10步操作 | 升级成功后无法开机 | 1.请使用经厂家授权的TempC.bin 2.请联系厂家或经销商 | ( k* \, p8 ], G% W0 i e
如有更多问题或疑问,请联系当地经销商或厂家。/ N5 |/ |/ E/ y" o d9 R0 E( r+ |
