中华骏捷,一汽佳宝即将成为老爷车,采用德尔福二代防盗系统,技术含量不太高。很对老手朋友来说已经是小菜一碟。今天拿出来分享除了作为一个案例以外,还是一个很好的新手学习教程。
+ B( w: Z& U. x7 z, L' }: p
- P7 e0 G. e$ L+ Q, w0 A) B8 \4 X6 e3 Q$ w
前天两天有个VIP会员问了,要求帮忙解决问题。我把方法告诉了他,而网上也有很多这款车的匹配资料,可以参考照着做。我一直认为这是个很简单的问题,还需要问我吗?这款车型的方法基本是公开的,网上能找到一大把的。按着方法就可以。事后和他沟通以后才发现,原来别人写的方法太过于简单,只写了个重点,而操作的细节就是几笔带过。对于一个零基础的新手来说,要一下子明白实在有点难度。2 t7 Y: b: l4 S% f) I+ v
以下,把整个匹配过程详细分享一遍,新手们认真看,十分钟就学会,其中这里面还包含了逆向思维:! |9 X6 F+ e. l
中华和一汽佳宝,金杯都是采用德尔福二代防盗系统,发动机是红白双插头,如何上图。在遇到要匹配钥匙的时候,有三个方法可以解决。$ [& H' K) a3 z# ]9 @, E
方法一、直接复制钥匙
. I$ `+ s0 X+ o c9 A德尔福系统二代使用13芯片的,我们可以直接用钥匙芯片复制一把钥匙,直接着车。
4 ]& ?9 Z1 v( `, m' b. n k方法二、写芯片钥匙启动
2 A2 G8 K+ N5 G8 O+ \# s# @这里面就是一个逆向思维。一般我们理解的写钥匙,就是把钥匙芯片ID编码写到防盗系统中,而在这里,刚好是相反,而是根据已知的防盗系统钥匙数据,利用数据反写出一把钥匙。步骤如下:
; t4 [: t' H1 }+ G+ `" ?0 ^* X; b) X& d6 k2 _5 b4 i; ?- V
7 {3 U. U5 u3 M& Z; I+ |* K/ B
中华配钥匙
8 ^8 I6 M0 t6 {2 D' t* n3 m9 U! d; R* E0 r5 S3 P! b6 V- t
8 b: j. @0 l9 q$ K, I' K6 r) ]

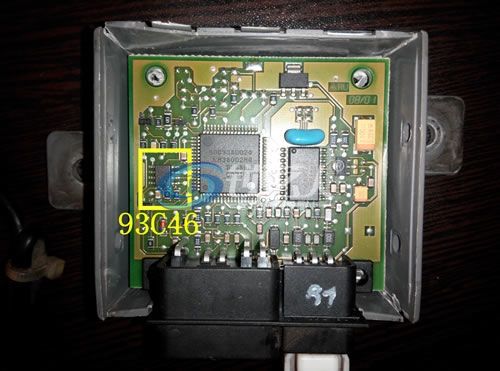

+ w/ ^9 U/ }3 A5 X5 l1 _拆卸下防盗盒中93C46,用编程器读出数据,找出钥匙数据的位置。9 _6 E0 Y; E1 q
5 S( B! k) H- y$ j4 v+ p* a8 ~. u: y# o- Y6 `
中华配钥匙
7 l. ] G0 V8 `6 L" g7 j% x- F- m
8 J& j3 V+ |: B( P r! g' k3 D9 A9 m. S) W

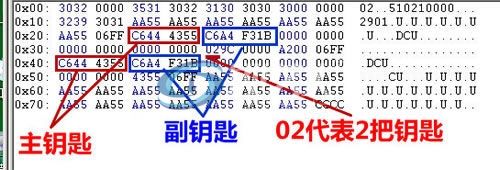

第一把钥匙数据是:C644 4355,第二把钥匙数据是:C6A4 F31B,02代表有两把钥匙。
1 y$ X9 @. I* N6 |9 ^5 c: g找到数据后,下载一个13芯片计算器,

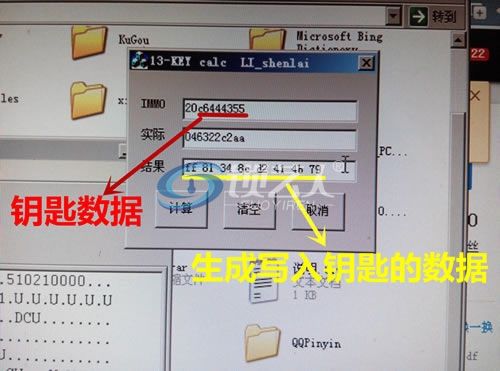

$ C! x) j) `) w7 g7 B" q7 Q利用13芯片计算器算出钥匙编码ID,如下图。
5 {' Z$ a, p1 w' m& x: C' w1 ^( n. O6 V! u( J1 y; p/ _6 G
9 V9 k$ f7 `$ c1 d
中华配钥匙
( ^7 H: a9 m0 u$ K& I' y
0 w* q5 ^6 X. p4 @7 H& ?
6 w$ s* {: D8 n; B' H4 O6 F7 Y例如要写一把主钥匙,可以这样做,20是不变固定值,后面填入钥匙数据C644 4355,最后计算出钥匙ID:FF 81 34 8C D2 41 4B 79 当算出钥匙ID后,利用钥匙拷贝机写出一把钥匙。( V5 H6 ?' i$ Z" f9 W' k t4 k5 m
AD90选择写13芯片,把FF 81 34 8C D2 41 4B 79输入到AD90,然后直接写入,这样就成功生成一把主钥匙,可以直接用这把生成好的钥匙启动着车,如果需要写副钥匙如此类推。
7 G. ^4 a% [; Z- @0 i9 G* l方法三、取消防盗启动

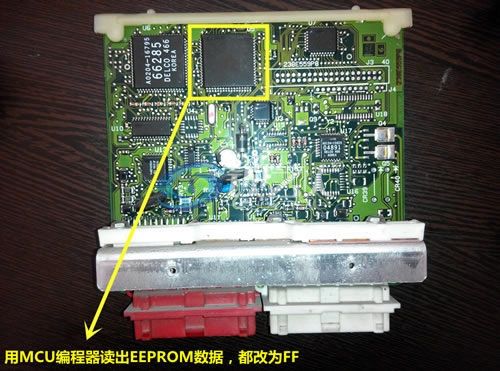

$ w Q1 J7 L$ R3 x& {1 s4 }就是直接把芯片防盗永久取消。拆开发动机电脑,修改芯片型号68HC12DG128,用MCU编程器读出EEPROM数据,都改为FF,取消防盗,防盗盒也不需要安装。
4 P7 v4 i! y/ P- ?2 u7 B' X
& b! r; u5 r R# G$ A+ |. @6 m
& O3 p0 o* o f3 `# X0 R
中华配钥匙
# a) X0 }' s! I- S# E
4 v$ Z$ s" V6 U0 j0 P
_; a I4 J* W6 u2 D3 t第一种方法适合用来增加钥匙,用钥匙拷贝机直接拷贝芯片就可以了。第二,三种方法适合用于钥匙全丢。通过上述讲解后,相信没做过的人都是会明白.
