【车型信息】迈腾B71.8T
7 u6 Z- M7 q' j& }6 T
6 a2 `( h# U* V4 ? p; M4 v8 z+ G/ C1 v) P0 \1 V( D+ \; Y J
【故障现象】
' D! N5 s( B$ e+ h0 r- n 全新迈腾使用插入钥匙可以启动发动机,按压启动按钮仪表可以点亮起动机可以运作但无法启动发动机,无钥匙进入功能正常。7 h: N4 l7 n. C( j" G- D* l# O4 q
8 W% X4 ]+ x: u5 o) `+ F
: P$ u+ ^9 Z) Q: O5 }% N$ o+ r/ Z ?5 N
【故障分析】
. v( c- Y3 z# [) [5 l0 O 故障可能产生的原因
; p* Z8 |# f2 Q: O# K1、 钥匙存在故障(如掉入水中或到摔坏)
: m' K8 p* A Y$ u0 P( |' l2、 J393和J764有故障4 E T9 O6 w/ n& T' E; s
3、 一键启动按键E378故障
4 T9 m3 b, p7 `% X; p& f4、 接线端和发动机启动控制单元J942 故障: {" a& T, Z: z, a' D
5、 一键启动相关线路供电和接地有故障. ~- \% x+ a9 l9 y2 c
9 o% j3 E+ n- M( Y& ~& s+ e9 y
: B: I s7 h5 y【故障诊断过程】
' u0 ?( v! T$ t2 r$ G 根据故障现象首先怀疑是防盗系统出现故障,导致使用E378 无法启动发动机。使用5052 检查网管系统:除发动机和转向柱控制单元有故障码,其它系统都显示通讯正常。) {6 O/ _" u' D' u5 |- d4 Q; q
/ ?; |7 V) j% \% x7 G* S v+ k! D' ^% z% t0 x
% U9 S" a( P5 p- q2 N# z# |
, p" ?% h- p# a) t# y" ^% ~
5 u4 k+ m- x$ h5 ]- q3 t
/ g' D9 ~7 Y9 h: ]3 h
: g, Z9 M1 A8 U" X: s2 g+ Z2 D

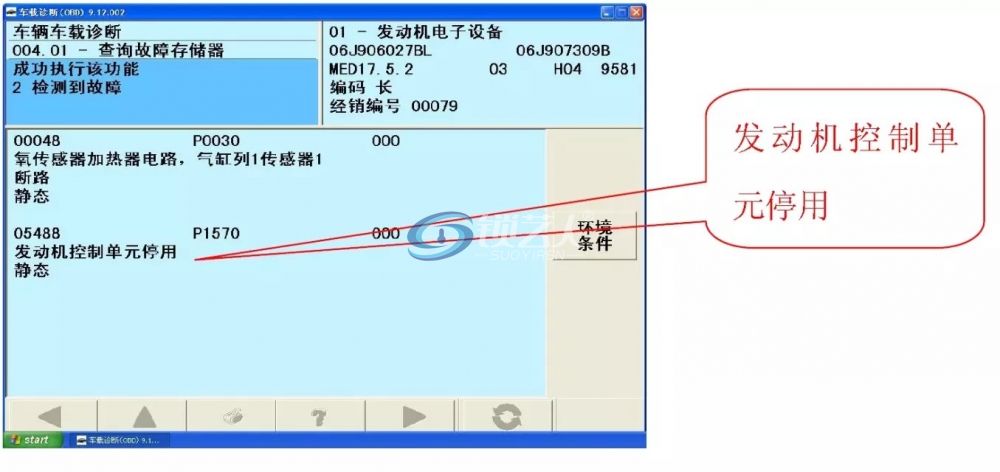

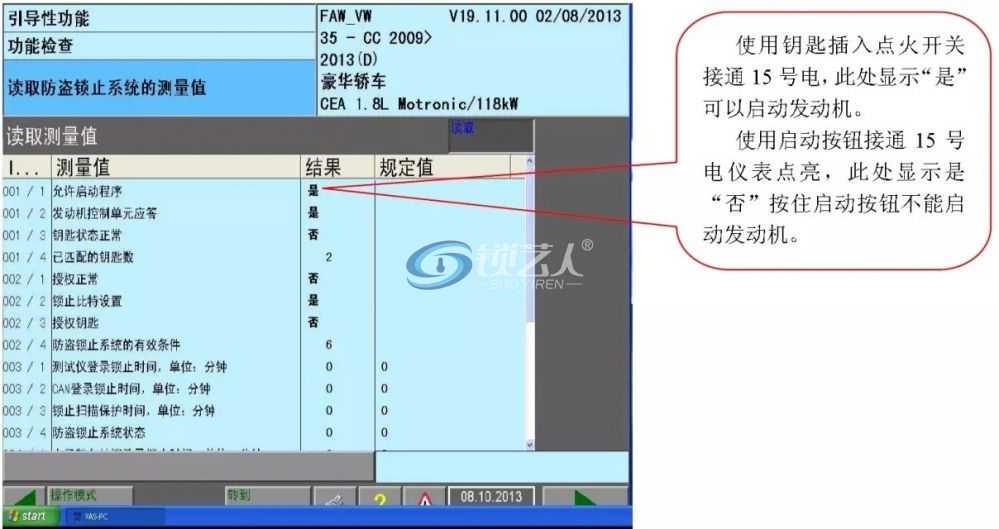

) p; o3 `2 [0 f/ N- H" s4 u! t6 y# c 根据发动机系统的故障码的提示,确定造成不能启动的原因是防盗系统故障,读取J393 防盗数据时发现异常,如下图所示:
! y! d% _) i; U
+ @9 H( i* r9 ^5 L. D, m! r9 [) N1 B" V1 r4 v' @7 R/ e2 i
7 p7 o" J7 s3 F8 R1 j8 W1 ?3 p, ]
0 \% f6 [* P7 a( v6 M9 O: |9 O8 D9 J2 b+ N+ U; }" S) ?% z9 }
根据以上检查,对发动机控制单元进行了在线匹配,匹配正常完成但故障现象依旧。考虑此车的故障现象,无钥匙进入功能是正常的,钥匙插入点火开关启动发动机也是正常的,不应是防盗系统个别硬件出现故障造成的,重点还是检查E378 一键启动系统。
- U2 U% l" U7 H# M
9 e4 s$ B' D5 w! X P4 l7 L
9 A- ~$ O, l& Y" Q& h0 m8 G
& [& u1 Y5 Z0 m, y1 ?

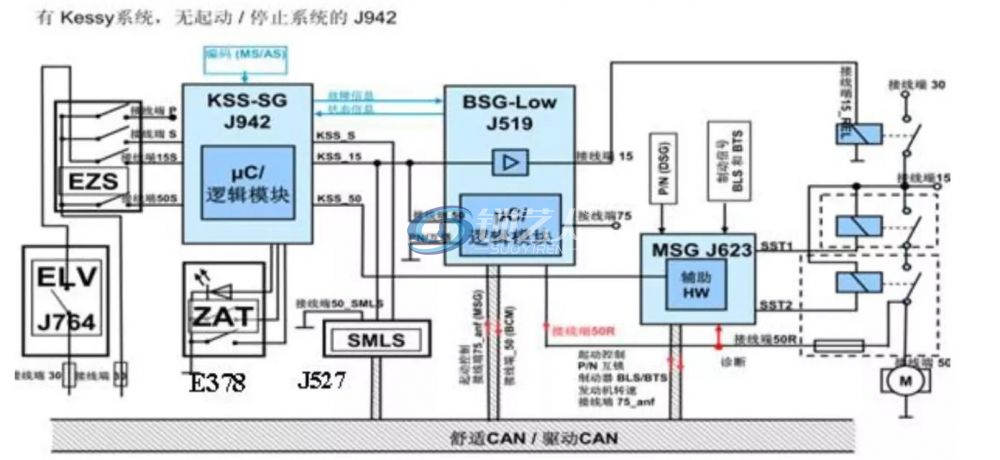

$ [4 ]1 K( o2 V+ e1 L' j A 上图是带有一键启动防盗系统的原理图,带有一键启动系统的车型和没有此系统的车型,最大的区别就是在点火开关、启动按钮和J527 之间加如一个J942 接线端和发动机启动控制单元。
. _0 U0 A7 u) O2 m) \9 m+ M! s6 A 点火开关和启动装置按钮都能操纵车辆,点火开关的“S”触点,15号电和50启动信号通过J942接线端和发动机启动控制单元,接通相应的端子到J527转向柱控制单元中。以后的防盗验证与不带一键启动的车型一样。同时启动按钮两个输入端子传输的信号必须相同,否则J942接线端和发动机启动控制单元以不可靠信号处理,J942处J519的监控下启动应急程序,启动装置按钮功能失效,只能以钥匙启动发动机。

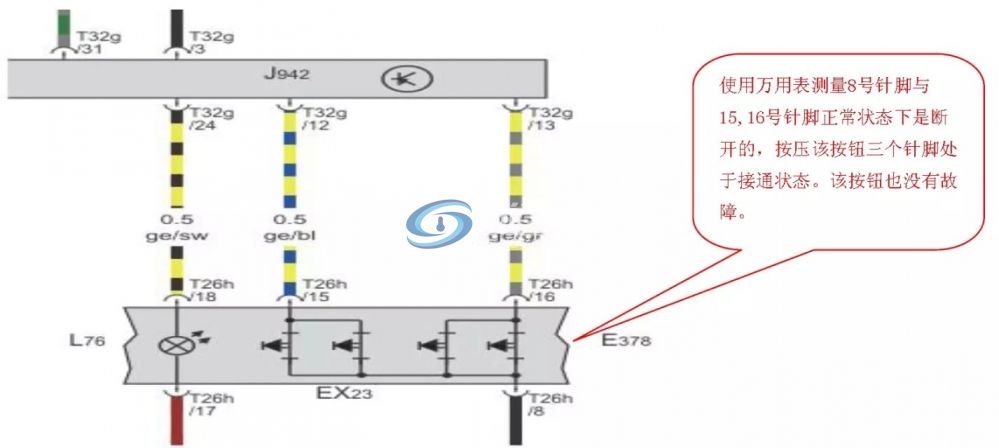

, q4 e, a; s( L+ L& H3 [ 根据对原理图的分析,首先检查E378开关是否正常,根据电路检查其端子信号是否正常。- y3 m c: y7 D* X5 f* S: i* `5 i5 g
: L' X1 }0 E4 M) z. s' H! j
/ A: O, k0 S' E5 m/ F
% ]+ b; _4 S, k
w+ V7 f, W0 N1 `& G' x6 v3 r

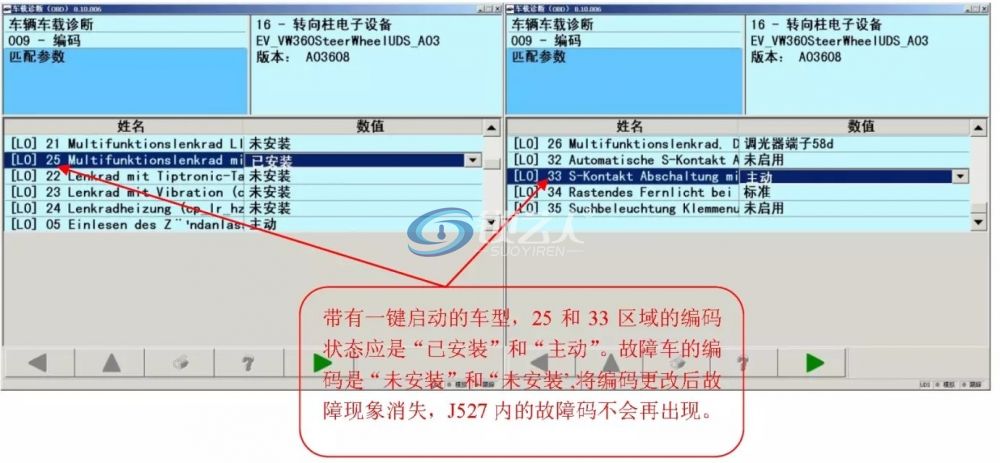

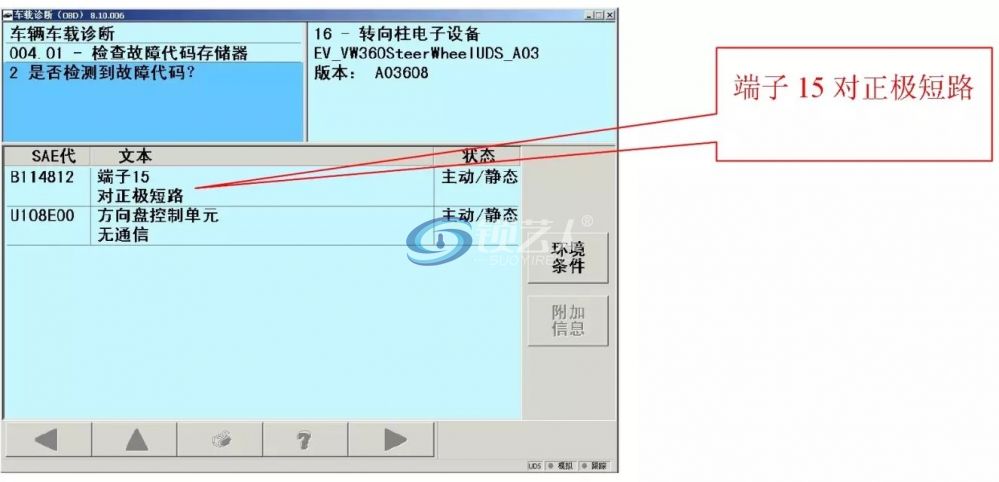

3 Z+ v/ P# x5 P: O 车辆用钥匙可以正常启动,目前其他系统部件都没有发现问题,应是J942有故障了。更换了新的J942故障现象仍然依旧。启动按钮和J942都排除后最后就只剩下J527没有检查了,此时想起了J527系统报出的故障码:端子15对正极短路,起初没有对这个故障码引起重视。J527在装备有一键启动的车型中承担了更多的信号输送任务。检查了J527的相关供电接地线路没有发现异常,但在检查编码时发现当前J527的编码和不带一键启动车型的编码一样。如下图所示:9 m0 `* _2 \& r: l6 g0 d- R# {
7 K2 }5 u5 T9 F/ e% z( \! a+ @ K/ x' u6 |5 n4 R+ Y; T6 e b) B; T
0 L w- g' D: c( L% D7 s% k: j0 d l4 ?
【故障原因分析】1 _: @7 @# t$ L% T# u
J527 编码不对造成一键启动功能禁用。
# l% W; Y) e! w" ]4 L. A+ P; U4 M
# Z A2 f( n9 o2 P; C9 F" u4 }1 G【故障处理方法】7 r8 ]$ ^: k# {* s
更改正确的J527编码。* X' o( s/ X4 s- O7 T2 {
【案例点评及建议】
! E9 [" }; P$ Q+ f2 M" v" z 了解系统的工作原理,对于故障的分析有非常重要的作用,避免盲目换件造成走弯路。
