小编针对24系列存储芯片进行详细讲解,并把常见的编号分享给大家,提高大家对存储芯片的认知水平。: u; ]6 C% G& \; E/ ?/ ]0 u$ @" b

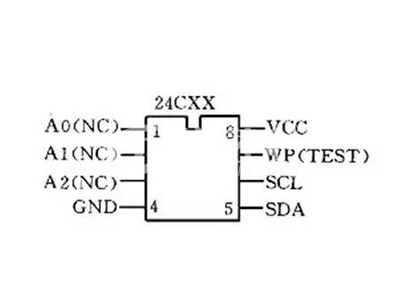

0 F& k6 x1 C' F. [0 o8 v1、24系列的引脚定义7 n4 k0 p% U/ R7 r
, P$ y" }7 E f" C( L
' E6 p& [8 O9 f$ o5 t3 u9 X( n& c2 w0 X
2、1号脚判断方法

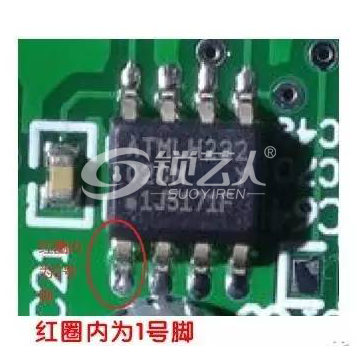

6 B1 L! x, p: |1 m# r芯片按正常阅读习惯,把方向摆放好之后,芯片的左下角即为1号脚,如图- U# W: N* V6 }) |' U, e
/ ~% F+ |) ~2 b9 R. G; O
: S1 h, j9 o$ m3 J# I& L: ^$ H

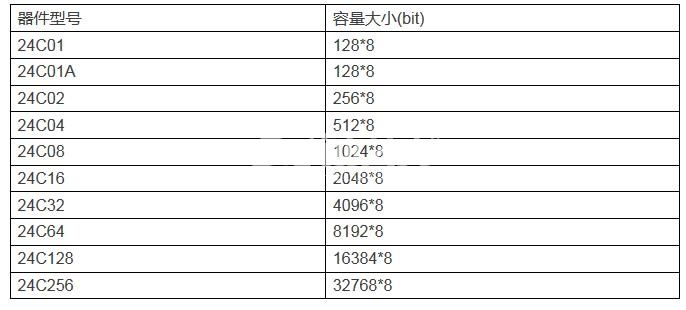

3、24系列芯片存储容量; H) M. K) O# b5 s
: ^, W. y. M1 J/ ]! F I
$ p( H! j0 p" c6 Z* W9 t6 g& Q/ c
# p; \1 a1 Y7 v: o4 V4、如何识别常见24系列芯片编号
2 P) } `, m- j9 a. R" X, | a、通常24系列芯片第一行都是以ATML、AT或ATH开头或者是直接写上芯片的型号
& Z) U; C5 o) N1 A Z0 _ b、具体型号的区别主要看第二行如:写02xx就是24C02,04XX就是24C04,08XX就是24C08,16XX就是24C16,其他容量的芯片以此类推。 B0 r% j/ R4 ^- X, s

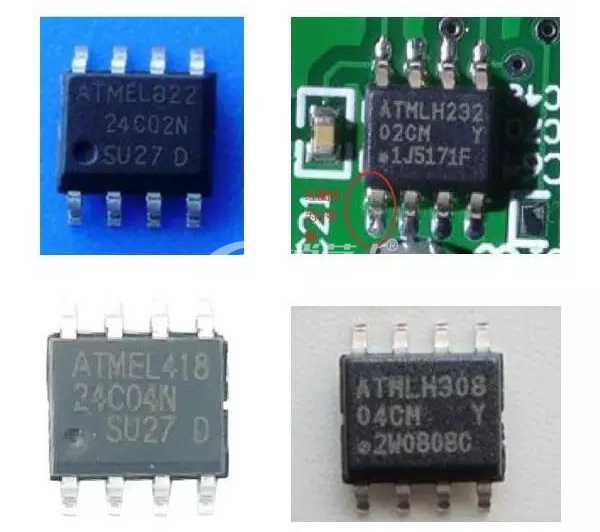

2 O+ T1 v( @' I6 q N" A5、常见24系列芯片部分图片
- _' v9 H4 O( m% J6 O7 c7 x) N
- E7 Q$ b7 Q8 q' Q2 l+ Z
9 ?: ?: ]( ^6 A0 c2 [# ]6 `
% ~1 q. }# R, |+ r4 U8 ]因涉及的型号太多,以上图片供大家参考学习,希望能够给大家起到举一反三的作用,通过此规律能够快速分辨其他型号的芯片。涉及新的命名,我们将会及时向大家进行更新,已帮助到大家。( t# b* [9 g2 x& Y1 ^! U& n
