[欧洲车系] 14年宝马X3钥匙全丢匹配过程(VVDI PROG编程器+VVDI2)

  [复制链接]
锁艺人官方 显示全部楼层 发表于 2016-7-18 12:37:42 |阅读模式 打印 上一主题 下一主题 来自： 中国–陕西–西安 电信
本帖最后由 等风等你 于 2016-7-18 12:41 编辑
2 w6 I) F0 O* x; U2 a& M' y: {+ p& Y' v

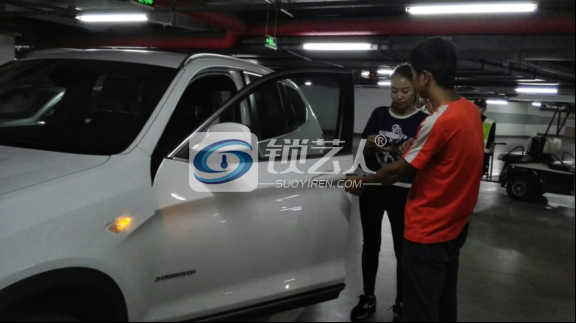

第一步用二合一开启车门 前开（HU92)

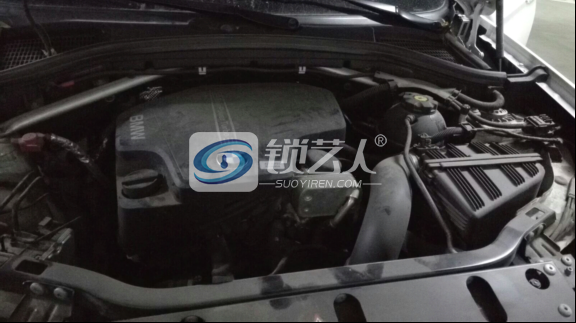

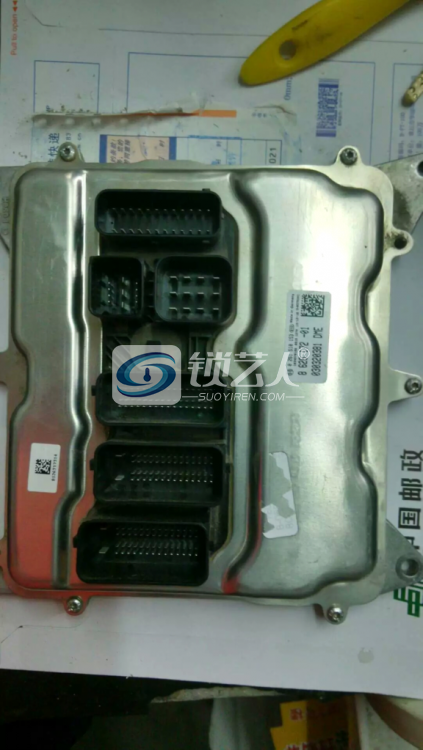

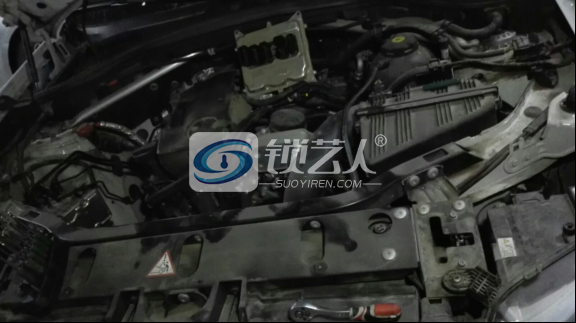

第二步拆卸CAS电脑(在方向盘下方)对以往做增加钥匙经验得知:14年x3为CAS4+,全丢需要拆卸发动机电脑,打开前机盖,拆掉发动机上方护板,拆下发动机电脑, 护板上方便签得知电脑为N201 O% L7 Z+ l( F8 [7 j6 `0 b
. d3 v5 h8 C  _; ?) I. D

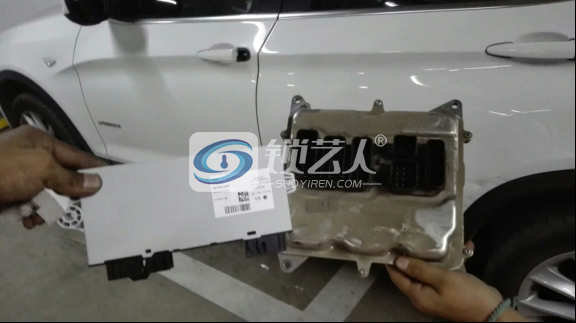

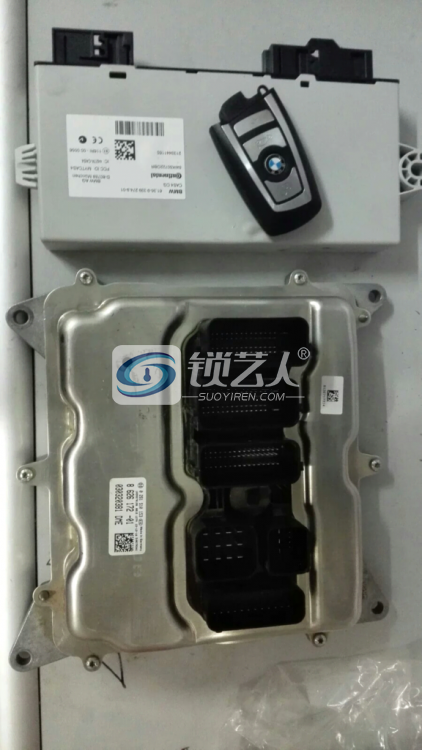

拆下此CAS电脑和发动机电脑,拿回店里做钥匙

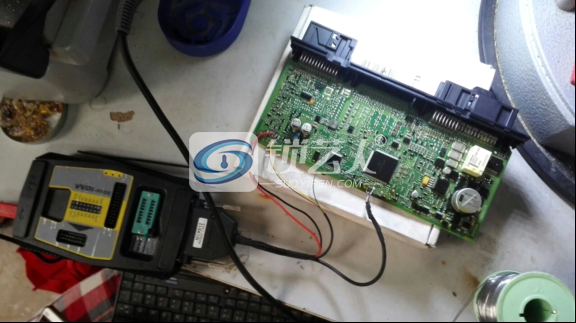

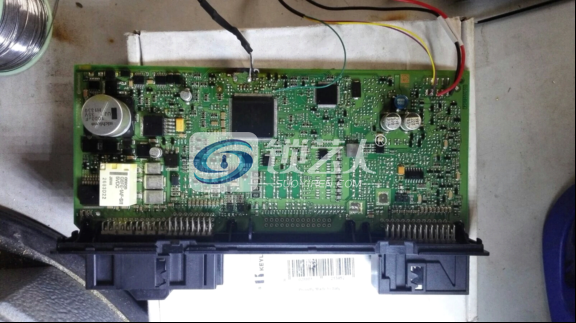

（1）拆开CAS电脑,得知此CPU为5M48H.打开VVDIprog编程器,选择防盗宝马CAS4-5M48H备份读,按照接线图接线读取数据并保存（下图为拆件图法）

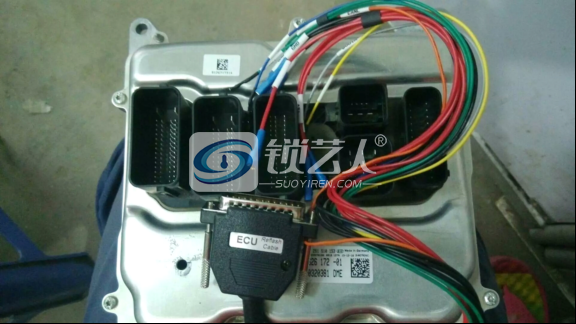

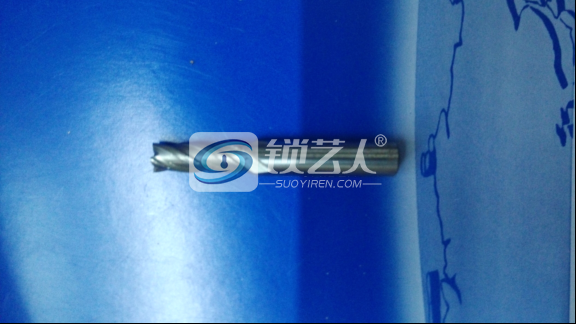

; _0 z1 X, X& v5 J（2）读取发动机电脑数据,选择发动宝马F-N20按照接线图接线(个人建议使用6.0 平刀打眼)不要一次打穿 !!!   + n; u: {' p% }, Y1 X$ ?
# d1 S. R' b, W0 O; j
9.png - t# Y6 V; w& [2 y* ]

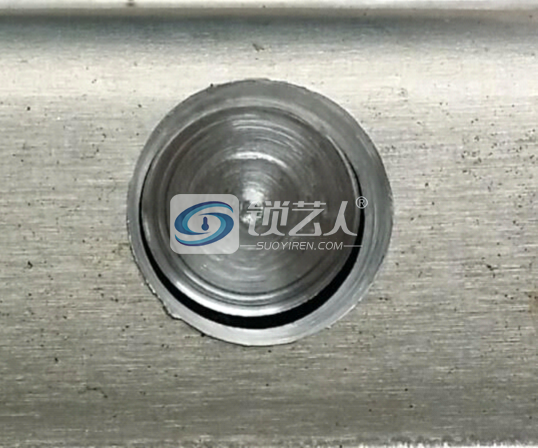

用镊子夹掉上图铁销
) O9 M7 c" u& T2 |; {0 F, L
10.png     2 A9 ]& |5 T7 n$ y* r( J$ g

+ b5 ?7 h% Q9 b6 d* ]宝马N20发动机电脑读取数据时,要在发动机电脑左下角打眼,连接BOOTM线. o) W. r. ]7 v0 Q
; w9 ~0 A3 z& [2 E9 G
11.png 4 J4 S2 l" O. E4 b8 p2 |
  g. l8 Z5 J: E2 u. |2 _# w6 o! j

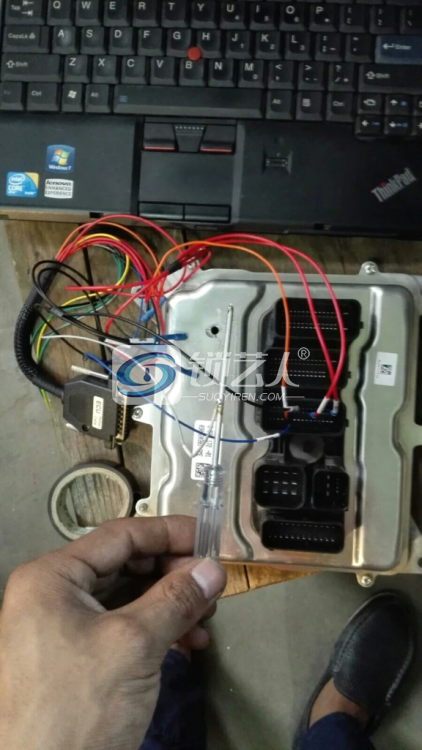

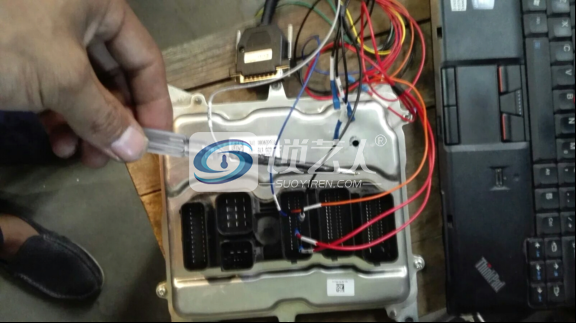

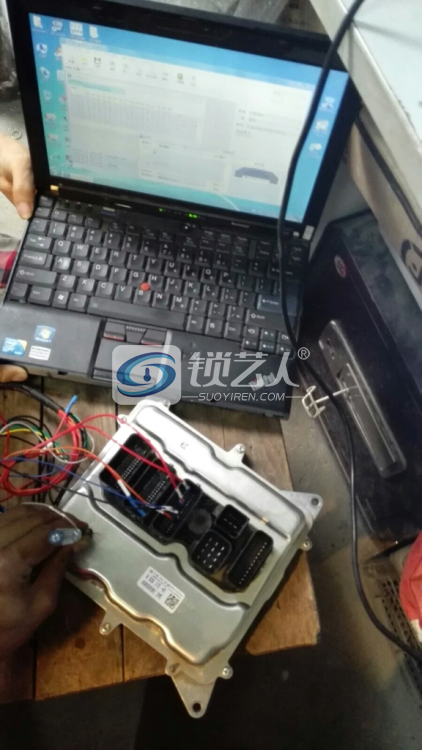

按照接线图接好线,在螺丝刀上焊上BOOTM线,然后用螺丝刀顶住BOOTM点,读取数据
: Z$ A. n: O0 G; U5 Y! c1 b
; m, ]; }# i2 u. B
12.png # Y( h  _. I0 g6 \! s3 v
  W- o4 E& }% l* Z" s! S0 v- Y* c
, S0 Q% ?6 g* r; U* F: L4 o6 V6 y/ V+ F# U+ P: W7 w1 j
122.png 6 T3 j# v. @7 g) [

/ R. W: e, a3 ?2 ^( G
7.png - r9 c9 [! w/ c. e. Q: Y

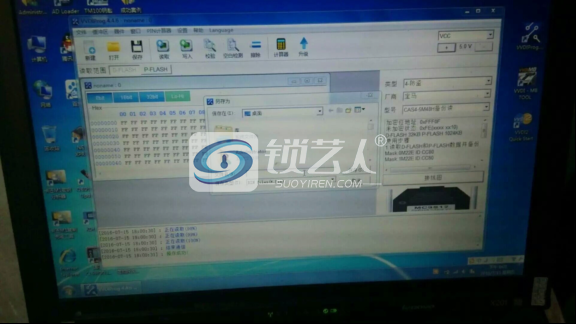

读取成功并保存,编程器左下角状态栏显示车架号以及ISN码

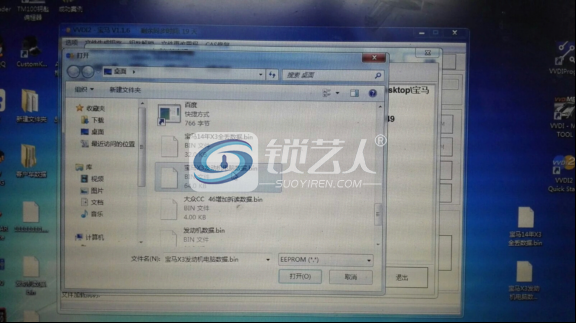

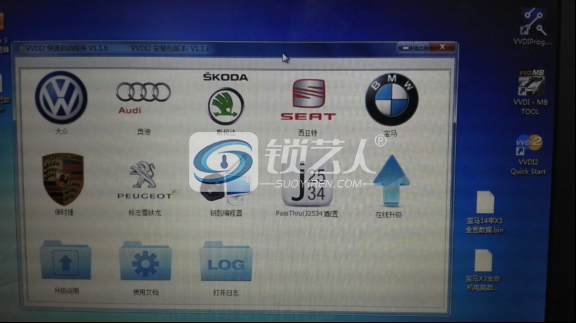

(3) 读取保存好CAS和发动机电脑数据,打开VVDI2开始写钥匙选择宝马
选择文件生成钥匙CAS4+ 5M48H,点击确定

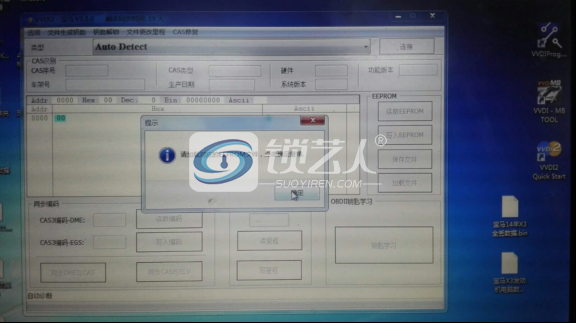

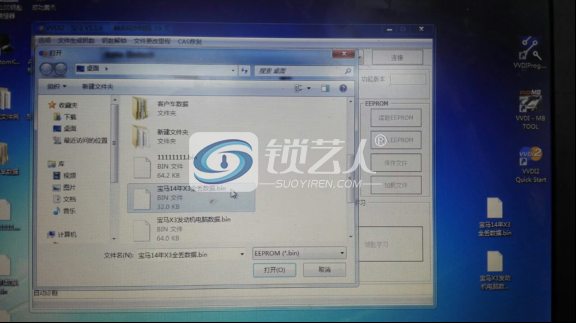

加载CAS数据

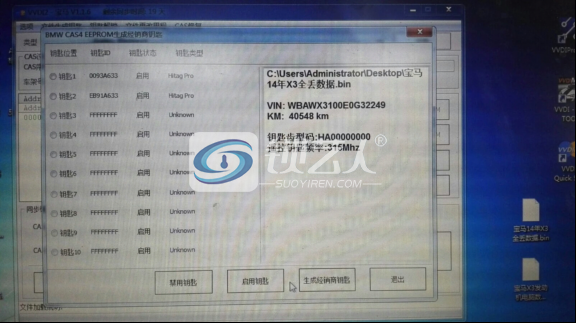

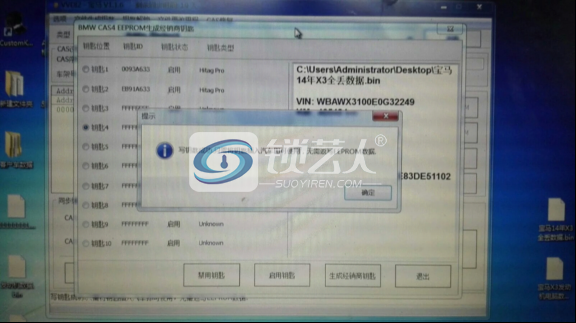

钥匙状态以及遥控频率等显示,选择钥匙位4生成经销商钥匙

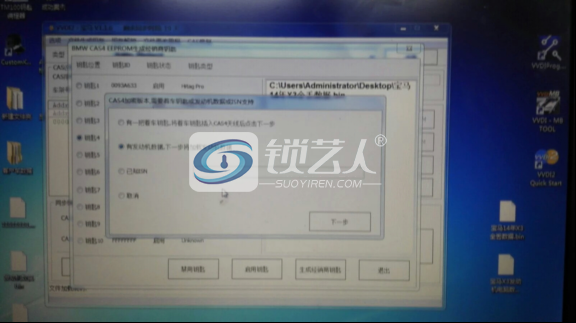

注意看下面三个选项,我们选择第二个加载发动机电脑数据, 点击下一步

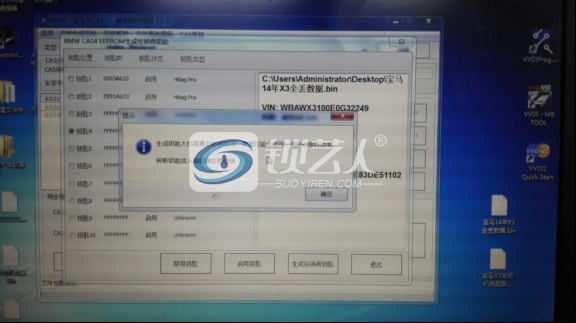

设备提示生成钥匙大概30秒,在VVDI2线圈放入一把全新钥匙,点击确定 1 p3 k( n# a3 B! B' j
0 Q! {5 `7 j3 [
提示生成钥匙成功,只需插入或贴到感应区学习即可
" v& q2 Z% F6 F& {8 N# R, j
1 l) `, M/ @8 A, N* B& |+ h. A. i3 b1 o3 G
复原读数据过程中拆卸的器件装车) w4 ^' V: F0 [& f

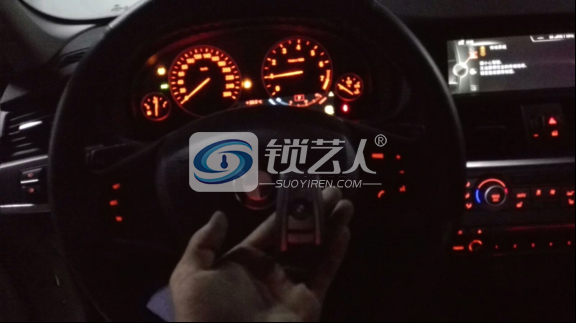

宝马x3 感应区在方向盘右侧（把生成的钥匙贴到感应区，一直按直到启动）
23.png . V. P! G( h# i* i! v0 q8 W

2 b4 X1 r; u% G  _  t, E! m
VVDI PROG编程器VVDI2
相关帖子
回复

使用道具 举报

精彩评论17

向锁前进 显示全部楼层 发表于 2016-7-18 14:52:05 来自： 中国–广东–茂名 移动
这技术很爽，谢谢分享
回复 支持 2 反对 0

使用道具 举报

阿彪 来自手机 显示全部楼层 发表于 2016-7-20 20:54:12 来自： 中国–云南–普洱 移动
有你们，我们才能学到技术，谢谢分享。
回复 支持 1 反对 0

使用道具 举报

hy850201 显示全部楼层 发表于 2016-7-18 12:59:44 来自： 中国–山东 移动/全省通用
这活很爽啊，三四千吧？
回复 支持 反对

使用道具 举报

朝林开锁 显示全部楼层 发表于 2016-7-18 15:45:24 来自： 中国–四川–成都 电信
很详细，谢谢分享
回复 支持 反对

使用道具 举报

皖宁开锁 显示全部楼层 发表于 2016-7-19 08:48:25 来自： 中国–安徽–安庆 电信
艺高人胆大，高！
4 h4 s. a2 J) G5 C/ M' b/ G& J
回复 支持 反对

使用道具 举报

13299063288 显示全部楼层 发表于 2016-7-19 09:09:34 来自： 中国–陕西–宝鸡 广电网

& \5 x5 C$ o8 G8 l# [5 Q        艺高人胆大，高手
回复 支持 反对

使用道具 举报

窦氏锁艺 显示全部楼层 发表于 2016-7-19 09:28:39 来自： 中国–天津–天津 联通

回复 支持 反对

使用道具 举报

王伟杰 显示全部楼层 发表于 2016-7-19 10:31:18 来自： 中国–河南–新乡 联通
大师级别也。。。。。。。。。。。。。。。。。。。
回复 支持 反对

使用道具 举报

xuesheng887199 显示全部楼层 发表于 2016-11-18 16:30:41 来自： 中国–四川–成都 电信
请问大师   发动机电脑上的洞用什么方法堵住呢
回复 支持 反对

使用道具 举报

WHY_PTMC 显示全部楼层 发表于 2017-5-15 22:22:10 来自： 中国–黑龙江 电信

5 P; b) o4 a+ S( j9 B很详细，谢谢分享
回复 支持 反对

使用道具 举报

刘德大叔雷人 显示全部楼层 发表于 2017-6-11 18:28:42 来自： 中国–广东–广州 鹏博士宽带
xuesheng887199 发表于 2016-11-18 16:30
) f& H" B( O9 B请问大师   发动机电脑上的洞用什么方法堵住呢
* j0 r9 C/ R. `9 \# H$ i
玻璃胶拉钉什么能上就用什么
回复 支持 反对

使用道具 举报

豪豪3 显示全部楼层 发表于 2017-11-13 21:01:49 来自： 中国–广东–茂名 电信
拆发动机电脑要断电？？/ _$ S1 i. ~1 [1 z( k# {
