* C8 B- Q- Y: }, j1 t故障现象;+ k2 ~1 k% j$ z9 {! l
) A( r' p9 }, x8 P一辆行驶里程约10万km的2009年本田锋范1. 8L轿车,按压遥控器上行李箱开关按钮,保持2s,遥控器指示灯闪烁一下,行李箱盖无法弹开;使用机械拉索能正常开启行李箱盖;行李箱盖关闭正常。
; Z. }/ l. ?! _1 o& g0 f" ~ D* n. O# ^) s4 V1 k
故障诊断:
: n: b4 x# A# E' s" L2 Z1)根据故障情况分析,故障点可能为①遥控器;②无钥匙接收器单元(遥控接收器);③ MICU及B-CAN通信线;④行李箱盖作动器继电器;⑤行李箱盖开启作动器;⑥电动作动器相关线路。
6 E9 |# p& q* a( Z1 V2)首先使用遥控器控制四车门解锁及锁定,作动正常,可知遥控发射器、无钥匙接收器单元和MICU能正常通信,说明①、②、③项为正常。1 Q! s1 b5 U$ [0 h7 B
3)用遥控器开启行李箱盖,测量行李箱盖开启作动器插接器红色线束端电压,为0V、作动器供电电路异常(正常情况下应为蓄电池电压)。. ]' `5 `$ _: X0 ~# a1 E) p
4)检查仪表板下45号熔丝(15A),导通正常。
5 U/ N# p' H& m5)测量MICU插头E25电压为0 V 、 K9电压为蓄电池电压,正常。2 T/ H, d& K' q3 o; g
6)判断为行李箱盖作动器继电器未正常吸合。% [ g$ x0 @1 R+ L* H3 }0 Z
+ T5 h3 X1 s) e ]$ v

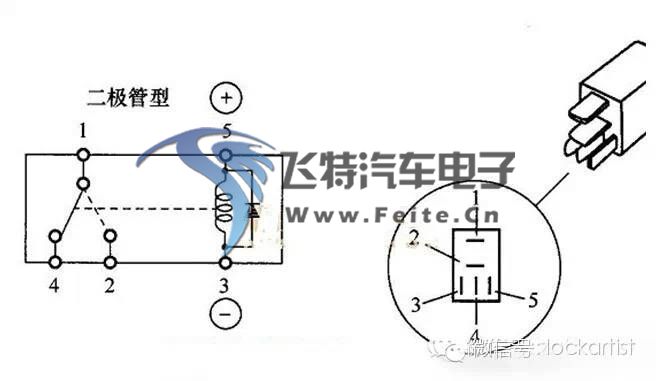

7)如图1所示,对行李箱作动器继电器进行测试,将蓄电池正极连接至5号端子,负极连接至3号端子时,1号和2号端子不导通(正常情况下应导通),说明该继电器发生故障。
% [' k G2 s" x V5 S# @, U 1 G! N" ^% G, x U& u
4 Y; D8 c- i# y' n! X+ M
/ m8 a& d! n [' \5 `! U; D . g) t/ a1 z! o# v
?# S) M2 s! {7 l8)更换行李箱作动器继电器后,进行操作,故障症状彻底排除。
1 A6 B# l1 y& E; e1 M* G! B" q L# [1 t6 E0 P7 k
结论:锁匠师傅做汽车遥控业务时候,往往会遇到和遥控钥匙相关性不强的问题,对于车身电气故障诊断,首先应掌握电器作动原理,再根据作动原理,配合电路图判断可能的故障点,逐项排查。
