大众气囊的数据恢复 二

' N$ G0 u+ @8 C* o% g; u) r

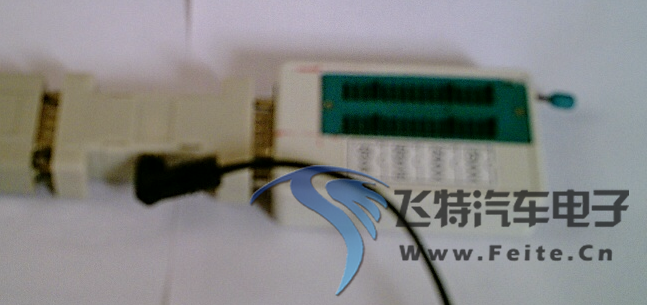

2：在用这个设备读93，24和25系列芯片时的硬件的安装，把串口线与电脑的串口接好再把串口线和主适配器连接好，再根据是要把芯片拆下读写还是免拆读写，把芯片锁紧适配器或芯片免拆适配线与主适配器接好，如果要把芯片拆下，就要看芯片的型号，看好一脚的位置再把芯片放在锁紧器上对应的位置上，按下锁紧。如果是免拆读写就要根据免拆适配线各型号芯片的连接定意表和设备的免拆接线图，把免拆线与设备接好后，检查无误后把免拆线与主适配器接好，再给主适配器接上电源就完成了硬件的按装。

读写93。24。25系列芯片的连接

0 o$ x0 q# e0 _/ h7 Q

3：用这个设备做大众车系检测时的硬件的安装，把串口线与电脑的串口接好另一头与主适配器接好，根据要测车的接头把检测适配器与检测接头接好，再把检测适配器与主适配器接好，做这个测试时不用给主适配器接电源，电源是在诊断座上取的。这样就完成了检测大众车系的硬件安装，大众车系气襄电脑复位舒适系统升级的硬件安装与这相同。

大众诊断和大众气襄复位舒适系统升级的连接

三． 设备的使用

1:读写摩托罗拉单片机，把硬件安装好后再按接线图把适配线和单片机接好，运行UPA23的软件，如你要读一个器件就在弹出的UPA23的对话框内点新建，再在弹出的对话框内点编程器，这时在弹出的对话框内点ALL　DEVICES旁边的三角按钮，再在选择器件的框内选MOTORLA，再在下边的框内选择要读写的单片机的型号，下一步是检测波特率或测试连接，如果成功就可进行下一步的操作，如果失败请检硬件和要操的器件的连接，在测试成功后就可点下面的读按钮进行读器件，读成功后器件内的数据就显示在左侧的编辑区内，接下来是校验，校验成功后一定要把数据保存，以防修改出错数据丢失，存完后就可以进行改的操作，改完检查无错误就可以点写入把我们所改后的数据写入器件，写成功后一定要校验，这一步是不可少的。校验成功后就完成了单片机的读写操作。

如果是要将电脑内以存的数据写入单片机，要在编程器的操作条上点打开文件，再电脑内找到你存放数据的文件夹，打开它再找到你要写入单片机的那个数据，把它打开，这时就以经把要写入单片机的数据装入缓间冲区，检查无误点检测连接，测试成功后就可点写入，写入后校验，校验成功后就完成了操作。

2读写93.24.25系列芯片，把硬件安装好后运行PONYPROG2000的软件，运行后在关于软件的界面上点确定，下一步是选择器件，点器件再点我们要读写的器件系列，在选器件的型号，下一步是点命令，再点你要进行的操作，如果你要读就点读出所有，要写就点写入所有，不论是读还是写，在读写成功后一定要校验，如果你是读器件在校验完后也一定要存盘，保存后再进行改的操作，改写时要点编辑，在下拉菜单上点允许编辑缓冲区，你就可以用标点你要改写的数据的字节，在弹出的对话框十六进制的框内填上你要改的数据，点确定就改完了，每次操作只能改写一个字节，一直到把要改的数据改完，检查无误后点命令再点写入所有，写入成功后再校验成功后，就完成了读写的操作。

　如果是要将电脑内的备用数据写入芯片就要点打开文件，找到你要用的数据,把它装入编辑区，再把数据写入芯片，校验成功就完成了操作。

汽修综合读写器免拆使用指南

序号	信号线名称	93CXX	250X0	24CXX	HC05	HC08	HC11
1\篮	DI、SDA数据输入	DI 　　3脚	DI 　　5脚	SDA　　5脚	NC	NC	NC
2\黄	RXD    串行输入	NC	NC	NC	TDO	PTAO	TX
3\绿	TXD    串行输出 CS      芯片选择	CS  　1脚	NC	NC	RDI	PTAO	RX
4\紫	RESET  复位信号 CK SCK 时钟信号	CK 　 2脚	CK  　6脚	SCL 　6脚	RESET	RESET	RESET
5\黑	GND    电源地线	GND 　5脚	GND　 4脚	GND 　4脚	GND	GND	GND
6\红	+12V    电源输入	NC	NC	NC	NC	NC	NC
7\橙	+5V     电源输出	VCC 　8脚	VCC 　8脚	VCC 　8脚	VCC	VCC	VCC
8\灰	IRQ     9V电压	NC	NC	NC	IRQ	IRQ	NC
9\白	DO SDA 数据输出	DO  　4脚	DO  　2脚	SDA 　5脚	NC	NC	NC
10\ 棕	250x0专用CS	NC	CS　  1脚	NC	NC	NC	NC

- F- z+ [, g" w+ y  C

NC表示不用

在做HC11　HC08时要在7号线和2号线之间接一个上拉电阻10K

在做HC08时要在3脚必须用一个二极管和MCU的PTA0连接，二极管的正极接到HC08

在免拆读写93、24、25系列芯片时要把仪表或音响MCU的晶体的一脚断开。

读写68HC05和68HC11的连接

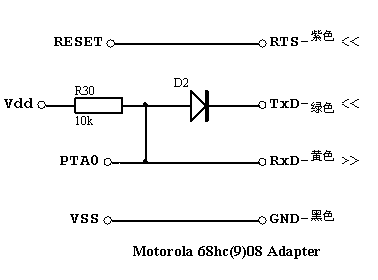

读写68HC08和68HC908的连接
