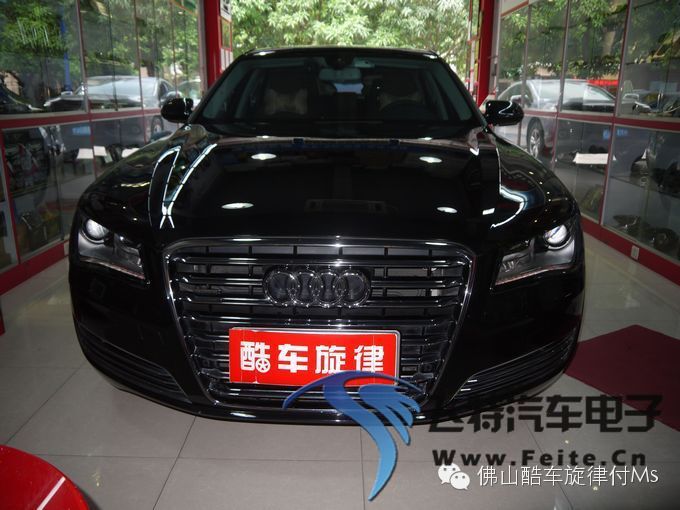

酷车旋律2014年音响改装最强音A8哥改装麦景图MCC602
/ Q0 w8 K" x+ e
; B- _9 o) F- E6 a& s* K: h9 g* w7 UA8哥是最近圈子里的朋友叫起来的，我们是一直都叫他会长的，熟悉酷车旋律的朋友，留意过酷车旋律贴子的朋友们，对会长应不会陌生了，他就是乐享人声群里的会长了，这次我们就随大家叫他A8哥了！A8哥一直信奉：好东西就是好东西的宗旨！因为他的霸道改了三台麦景图MCC404TM ,所以他新买的A8L非麦景图MCC602TM不可，好的产品不仅有好的实用价值还有好的收藏价值！就拿麦景图MCC602TM来说，自麦景图车用产品停产以来，麦景图MCC602TM越来越少了，而我们的A8哥坚持宁缺勿滥，这台麦景图602来自台湾经过香港辗转来到佛山桂城，最后定居在A8哥的尾箱！借次机会让我们彻底认识一下A8哥吧，A8哥是一家优秀的具有甲级监理资质的工程监理公司的老总，本人低调，平易近人，说话风趣幽默，对人对事对物有独特的观察角度和品味，具有很强的领导力和凝聚力，注重精神文化的质量，对音乐有很深的造诣和要求，说他独领风骚一点也不为过了。认识了我们的A8哥，现在让我们了解一下这次改装的器材吧：
3 p- m& j8 v7 U4 H2 L9 v+ z' \音源：先锋RD-7X
2 G! I5 ^0 m' A( M6 }+ b# p先锋RS-D7XIII
; r9 X6 [) ?2 P& V) k5 D1 o3 D先锋RS-P99X& h0 t6 G4 S$ [' g
前声场喇叭：劲浪 NO7
, H) n6 \0 R1 S4 G) z6 Y9 A- n$ C超低音喇叭：劲浪VTOPIA 33WX2 `. s, _ U* a9 P9 s
前声场功放：麦景图MCC602TM
( v/ ^0 M8 ]4 O% J/ d超低音功放：来福T1500.1
3 ?* f% E: I& D7 J9 d7 e* X$ Y' C音源电源管理器：必伟A-50A
! q9 p6 q0 R4 u7 o* i前声场功放电源管理器：必伟A-70A) x. J# `+ H% |5 X; Q, t; ?" N0 q
电容：嘉利堡2.5FL
2 u! h+ Y# ~! f0 D7 K高级HIFI音频线
" [+ {, z$ j% @2 \! L高度风喇叭线和电源线; u1 l9 }2 I6 [- Y( y
美国动能隔音; e: t; Q/ K4 u6 \
# p6 B/ M0 ^9 }. R2 \9 E; G
6 X& d- m, i% O6 e- W
% _; P4 w+ {" G. \0 @4 R一、音源先锋ODR7 三代主机四代解码的安装
6 d4 ?+ `; w% L9 f. c2 K0 b3 f

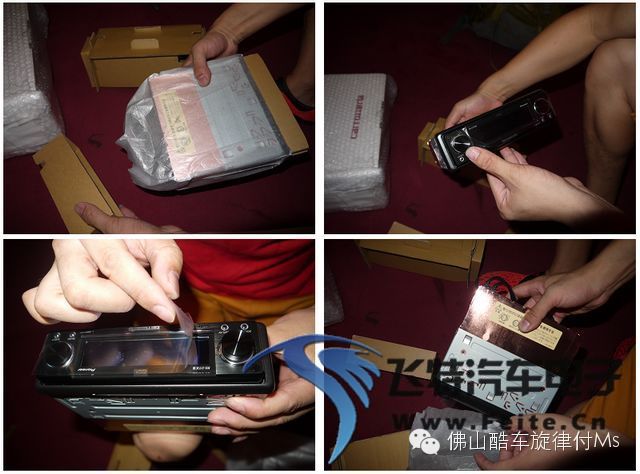

' \7 T- S* D/ S! i7 s1 k1、先锋CD机. F: b+ \6 l" f. Y# U( k
先锋RD-7X 先锋RS-D7XIII 先锋RS-P99X 0 v0 C0 E. {0 N& ~& o: S
2 ?6 a9 n) g9 ]1 C k; N
$ R+ G* r# j8 R" V3 T

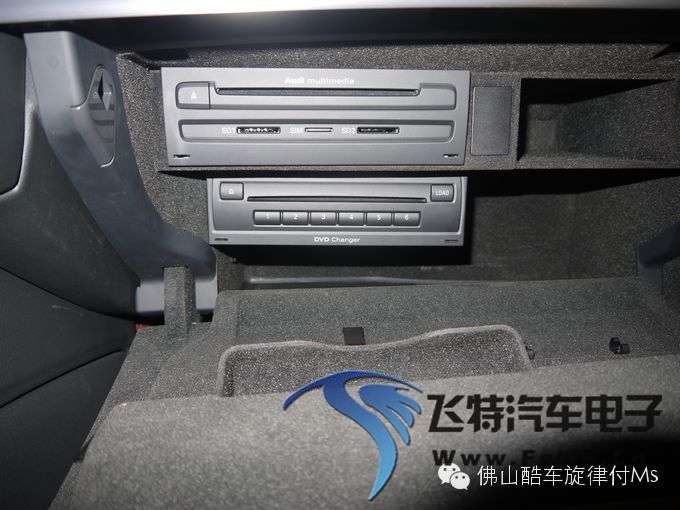

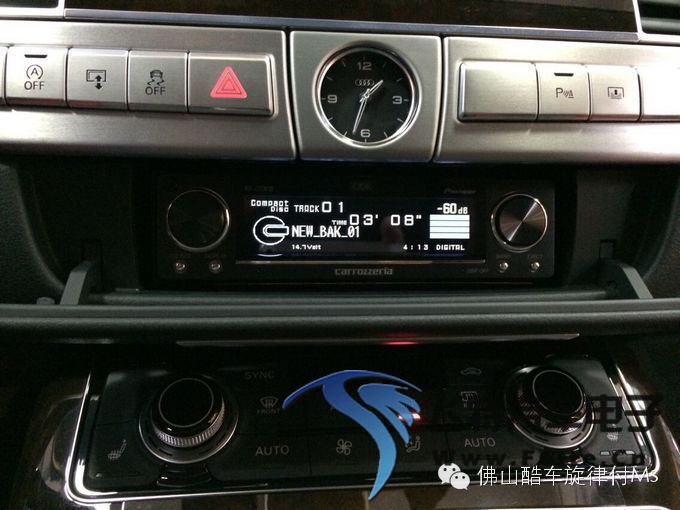

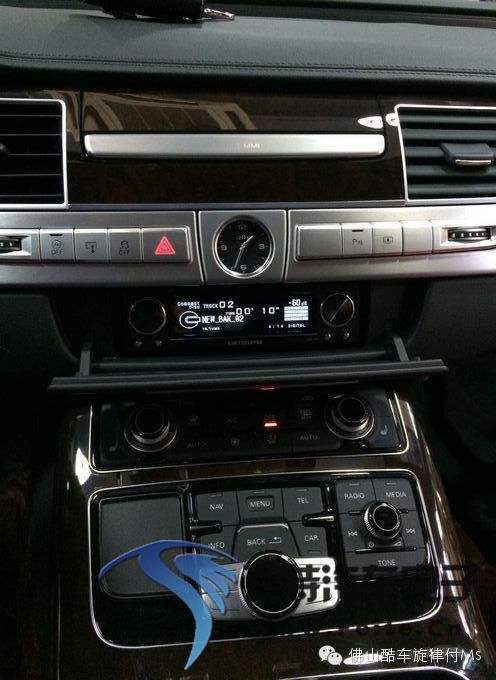

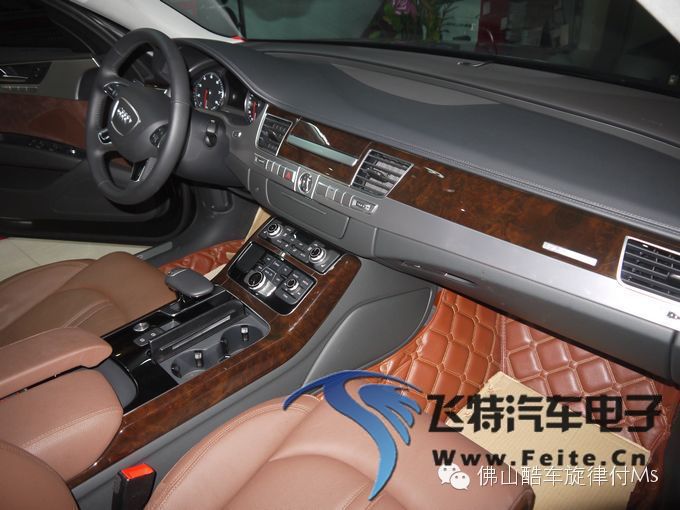

我们将先锋ODR7的三代主机安装在原车CD位，把原车CD安装在收纳盒内。安装好的先锋ODR7三代主机白色LED显示和屏幕形成鲜明的对比，漂亮极了，安装好后，原车看不出改动痕迹，保留了原车风格。
7 {5 B, K x' g: |- ^5 `# j( B6 P* k) N3 A3 f5 f2 X g
J' i+ V7 ~: h) l9 j* A4 V) N2 O. L! g* b; I
. \8 @ Q+ m9 o$ M; E0 \5 T; Y7 A; G$ ?6 n- d& l) R
/ M' P* K- Q+ M. q5 ? J
8 ^! h% \$ r& K4 ^- i- r! ~7 C) H
' Q6 D/ X, P2 | t& @; S* p8 x

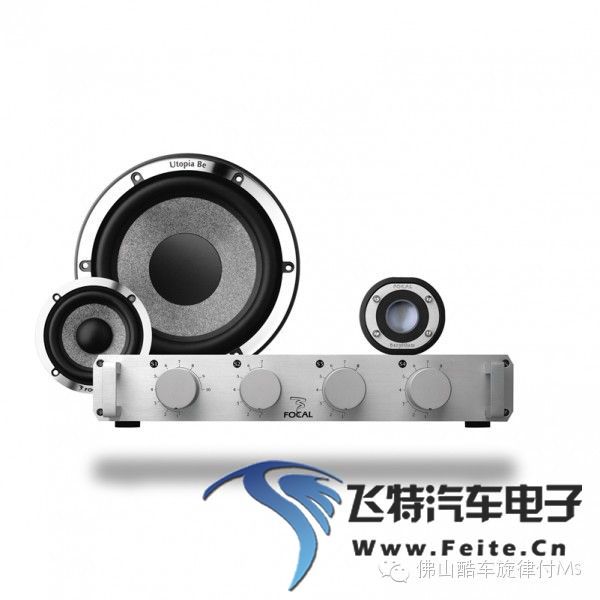

二、劲浪N07的安装6 _3 }6 Z8 q5 \* C" t/ a j
1、产品介绍$ C. \" S) m1 A/ m% r. x2 I, r
三通道165毫米（6.5寸）套件，80毫米（3寸）中幅驱动器，转线路分离块（被动版），内含格栅。 这一界定标准结合杰出的低中高频放音质量，并提供多个中音驱动器和高音扬声器安装位置，以获得最佳声场效果。1 v5 d# [+ Q8 G/ E6 U$ z: k
结构： 3路分音系统( q/ `: b2 ^8 I, Y
灵敏度 (2.83V/1m)： 89dB. N0 Z2 Q9 J) m' j8 @
音盆： W 三文治音盆
2 A: ]" {: U5 o1 {高音单元： 1" TBe凹体铍高音. ^+ G8 k/ Y/ q) U: e
中音单元： 3" W 三文治音盆中音0 @2 _' n) m0 c
低音单元： 6. 5" W 三文治音盆低音
; s) o+ J9 u, m; r5 l8 N L$ t频率响应： 55Hz - 40kHz
# h w3 f0 j5 B+ _6 M5 k2 ]3 N, B Q+ m正常功率： 100W
" ^% _3 X! a1 S* C最大功率： 200W2 Z7 q/ n/ c0 {& u& R O+ g( x
正常阻抗： 4 Ohms
2 P3 k M+ f q2 o( A ~% @切出直径： 143mm (5.6")# c4 Q A% W \$ s( O# q# L' o1 ?
安装深度： 72mm (2.8")
3 S( t, E2 y4 _5 `9 O1 Q, v( ^直径： 165mm (6.5")
z/ [2 d8 W3 F+ p$ S5 u. w' ^音圈： 40mm (1.6")% y( d6 M, E2 ?8 L3 @& Z! k. ?
磁钢： Neodymium
' ? p$ F$ w$ A, s5 j4 P分频点： No.7专用均衡式无源分音器
; Z. \/ c' j& S2 H+ `控制器： 4480 controls (passive version)
0 m9 `1 E+ ]/ R% e: N' U% {+ K. C$ S5 g, J _& Y! ^5 I

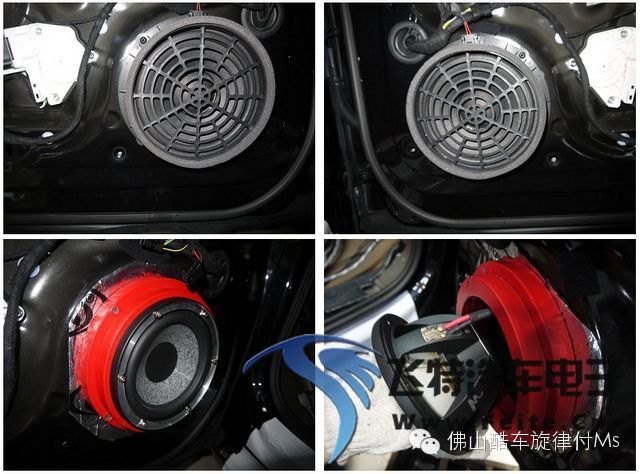

2、中低音安装在原位位，门板做动能隔音，喇叭垫人工定做，喇叭线用高度风。
9 m# g* z( p. E; e
! n, a) i# S" _2 Y" O' c# q
: l1 R$ \2 [8 F4 A5 O9 J* V+ K- p2 Y+ s" r. N
' i7 U' P7 s2 Z8 R$ V) v |& d, ]
5 @" C% _' @, s& u+ X' \' O2 V

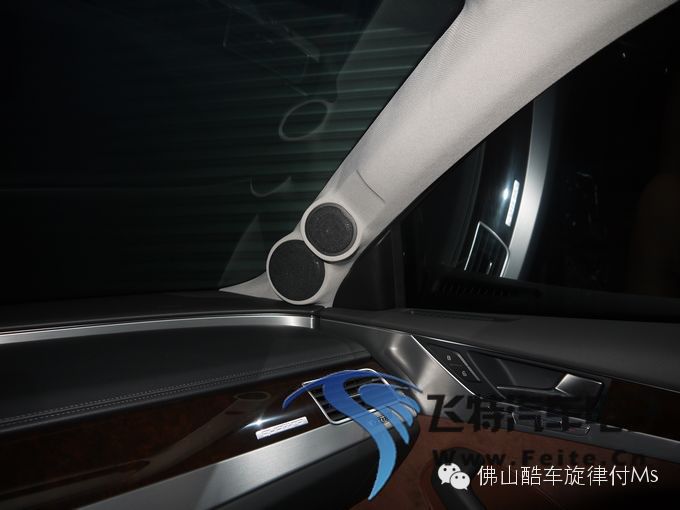

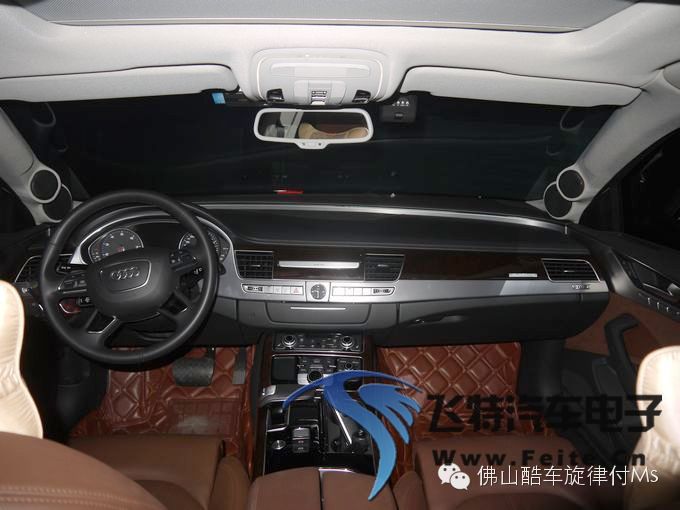

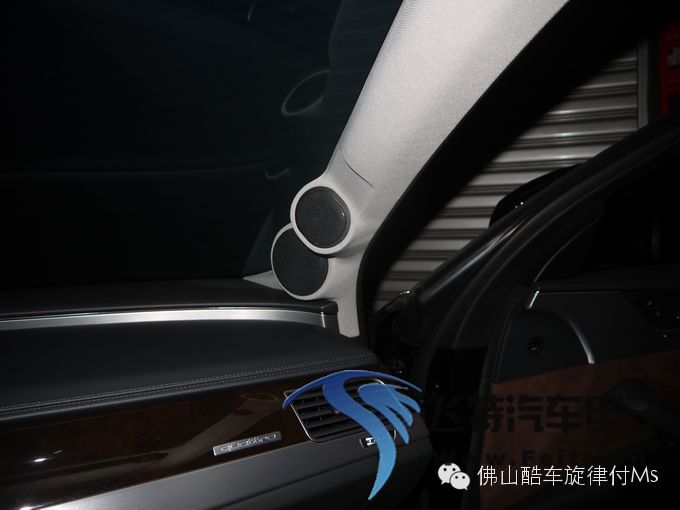

3、劲浪N07的中音和高音A柱倒模安装
/ x$ w- T' c/ }8 q6 X5 z# @4 X: g' |% Z/ }5 h
0 q9 `; N" V! |7 u; W/ T
2 W0 i7 r* {* r: c5 R
8 [# E# B( c1 P0 l3 }! D: Y7 K
% d; [$ |. V7 v/ q4 a T$ ?2 L0 J# i% o3 h# @% T s* V* k7 e$ |' \# \
" k& P; o4 f2 y0 o) m) S$ H
三、麦景图MCC602,必伟电源稳压器，来福T1500.1功放，乌托邦33WX2低音，劲浪N07分音器，先锋ODR7的解码器，都安装在尾箱，倒模安装。
# p U1 G$ G$ E2 |" p( i/ j1、产品介绍

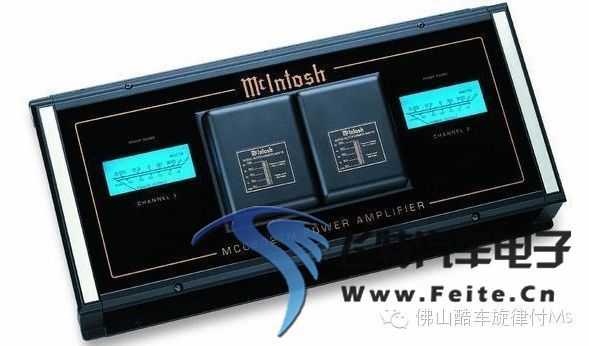

; \5 T1 B7 B" B3 P( w麦景图MCC602
9 s+ W2 h( K4 ]主要规则参数 / ?7 }9 |! @" g1 ]: n0 o s
2声道功率* a8 R# [- Y/ d) }' t, ~) F4 \
300W(2Ω)、300W(4Ω)、300W(8Ω)
% a8 n# |) o; F5 i2 K" F1声道功率, [9 Z% J! }" X7 K( B( V) f, [
600W(1Ω)、600W(2Ω)、600W(4Ω) & j' K9 Z6 R7 @9 E1 M6 Q
频率响应5 G8 s% {: k! ]! [
20Hz～20kHz
4 g( S8 \' s' q* r/ Z总谐波失真: l- Y& B& \. X
0.005%：2、4、8Ω8 ~5 x( I, h! X u6 g4 e
0.005%：1、2、4Ω 0 L- g- z% C9 f8 E
AB声道分频频率特性
) F+ F( e- {3 |+ R; J* j20Hz～20kHz：+0、-0.25dB+ P! F- a T6 j( P) x+ {8 u# T6 b9 w: V
10Hz～50kHz：+0、-3dB ( ^: b( o+ ~# E" I$ p+ J( Y
互调失真" O6 y3 J& B/ e2 i9 Y0 g; S
0.005% 2、4、8Ω
8 G7 K6 p/ t; `5 s( F( |9 v; ^& r0.005% 1、2、4Ω " v3 k2 z$ `5 K: F: r, z
消耗电流
$ Y" C6 d5 t/ t& L- X3.5A(无信号)、100A(600W功率输出) 6 D! L& \1 Z) g% J" {4 \
外形尺寸
6 H1 D& _6 l5 M5 t& xW683×D318×H106 mm
; c: l8 v0 i$ [: f重量5 J/ k4 n: O0 Z/ b% W
22.9kg- S4 ^9 P$ O$ i% d5 ^3 ^* W/ m- }% ?
* _! T9 ~4 H( P( p/ _( A/ A2 H, n: q8 u8 P& k
, c; a5 Y) z$ U* m) P7 _2 p2、 m/ z1 M0 M3 U2 P

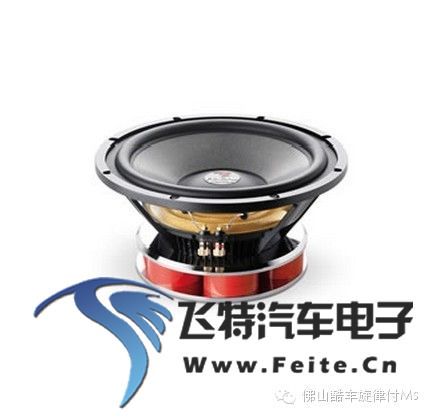

FOCAL 33WX2
# o0 H8 i/ w: G1 ~. t# Z多铁氧体磁铁13″ (33cm)重低音扬声器。 其高灵敏度结合其较高的可承受功率，保证了低沉而动态的低音。
|: }$ E! Z* `1 P/ L9 A技术参数如下：9 k; \& j% [4 l' T$ z; B' ?2 x/ D
产品规格
S% q5 J/ C4 l- A+ X' U. n$ Z: w结构： 超低音. ~3 Z8 J. r0 W- @
灵敏度 (2.83V/1m)： 92dB% y7 w* G/ V' ]( c* [% ^
音盆： W 三文治音盆
" z$ `/ F; C) c. W6 F9 V# k超低音： 13" W 三文治音盆超低音
: h4 e9 Z* f& v' C5 G3 g频率响应： 27Hz - 500Hz* ]7 Y* p% _; p% d" ? E
正常功率： 400W" s6 h. s+ T, i0 I) J9 A1 ~! ]
最大功率： 800W0 f! ? E1 @2 ]/ r0 c+ n9 {
正常阻抗： 4 Ohms! e N2 z' ~6 r; x, q) e
音圈： 77mm (3")
3 E3 H) m. i8 v. G1 L- Q磁钢： Multiferrite
" R- p3 q# h4 v' ~( L- I8 }推荐箱体类型： 密封式或开孔式
0 k l$ E& x T4 I1 I- _' p+ X3 V推荐箱体容积： 35 - 45 litres (1.236-1.589 Ft3); x! t6 l: u8 f: b8 c) b7 X) a
. O- U5 H/ S7 M# z# ?4 L2 G; c1 n2 b% l4 Q8 {! t0 c
& Q# t Y% ?& _2 _: l; e1 Z& [/ H* r/ a4 K6 U9 l. W3 J
7 r5 F4 a" T: B3 |& Y& ]7 M

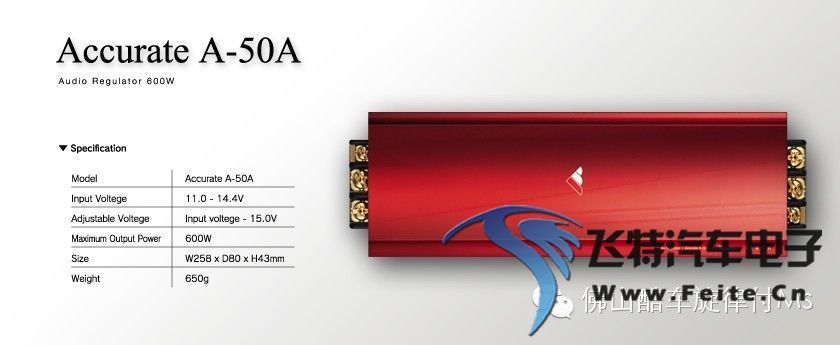

3、必伟电源管理器A-50A2 h6 l" S! m# @6 Y) e B; y, k
音响电源稳压器A-50A，通过修正电源波形，使电压输出平滑，消除电源噪音和尖峰脉冲，为音响设备提供稳定的高品质的电源.
' \6 X, @$ W2 l \0 M& H8 G4 z" Q2 ~; A1 x5 [8 w u
7 P( X+ ^! @# a- W4 R
; Z6 G; o6 X2 T& {& B9 H% q' l. {4 F8 X" n

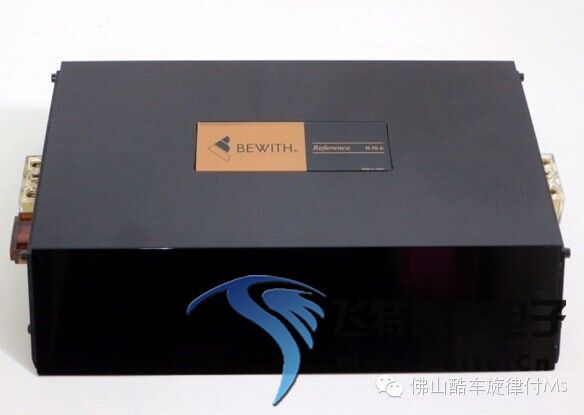

4、必伟电源管理器A-70A
7 Z3 E! k, {! _: t' aBEWITH Reference R-70A [BK] 音响电源管理器 正常电压 ： 11.0 - 14.4 v / 调整电压范围 ：12.0 - 15.0 v 最大输出电流： 48A / 外形体积: w 293 x d 213 x h 57 mm8 G2 [" ~0 @9 U. @1 Q- V) s
8 Z5 Y, F B7 _2 ~2 p; P
7 D: F+ y3 e! W& L- B: l
7 X% a8 v6 o% v4 _/ b5 a. o; _# T; H6 s
6 `$ l2 H4 l9 L
* [. A7 b( o- I
8 \8 |& F: q+ v4 [. P7 `5、来福1500－1) u. @0 v# K5 C6 U" U
通道数为1
: y. z9 L" ^! R* F5 m- u2 s; S. }5 O额定功率
" b; y# X$ ? F1 ~$ z8 I连续功率500 W×1 @ 4-ohms均方根
, d9 C" P; R% D1 {( f7 `" B1×1 @ 2-ohms均方根/ Y0 q! B: n4 k& d) T
1500 W×1 @ 1-ohm均方根5 i+ i R j2 }
总功率 1500瓦的额定功率
* w1 K) s( P5 U) I# S7 w, |效率（平均值）86% @ 4-ohm
3 J* y3 y9 N: n6 S0 N0 o85% @ 2-ohm i; q" a$ ~9 i; _" _' z2 }- g
68% @ 1-ohm
9 Q, @: A X3 X! u& i6 @( P交叉控制低通（唱片）：35-250hz 24db /倍频程巴特沃思6 g- ^9 ^3 I+ J" V% t u
音调控制低音：衰+ 18db @ 45hz& I/ R( P! A+ l/ k w4 g0 @- F, A
次声滤波器：- 12分贝/倍频程28hz率”
5 ~ S$ Z. n/ T6 g2 H4 U" K% ~; N信号输入低水平：1对
. T( T/ J/ y1 @2 ~0 l+ v. P) m信号输出低级别：1对+ i. ` d$ l( Z0 Z& C$ h. d' Z
功率输入连接器块+ n0 U+ n$ ?+ I1 {) \6 N8 Q
电源线计4线规- z4 G" T% P' k, O% B) X- ~; k' g8 A H
扬声器输出连接器终端阻隔带! J+ d: q: `8 c# {# d1 I6 F, B# P
音箱线计8特设工作组18线规
! c9 F0 F' r' }1 o( k5 P散热型铝铸件
, c: }+ I) o. V& X$ v G2 f冷却对流
& T, Z( h# S& w( \: P2 h) u远程控制，可选的远程冲床低音均衡器7 F7 V+ b U$ R
（覆盖内置打孔低音均衡器）
9 w( I: a2 q) ^7 }' I% t' R电路拓扑类阶级屋宇署
% | T$ E( }, f' ^- `9 K频率响应20hz至250 kHz + / -放大器. c8 M- {, `# R8 n a0 q
重量14.35磅。（6.50公斤。）4 a3 X8 Q1 S; ^7 Q
尺寸（hxwxl）2.14×8.14×14.91（中）5.42×20.68×37.86（公分）6 ?6 b' e/ Z+ Z( U2 G; j; |
5 {4 U. M7 M+ k2 J6 ~ s9 V" z4 I
" l2 S& J" J0 d8 z9 Y, H2 h
( _: g4 [* x1 _) U* b

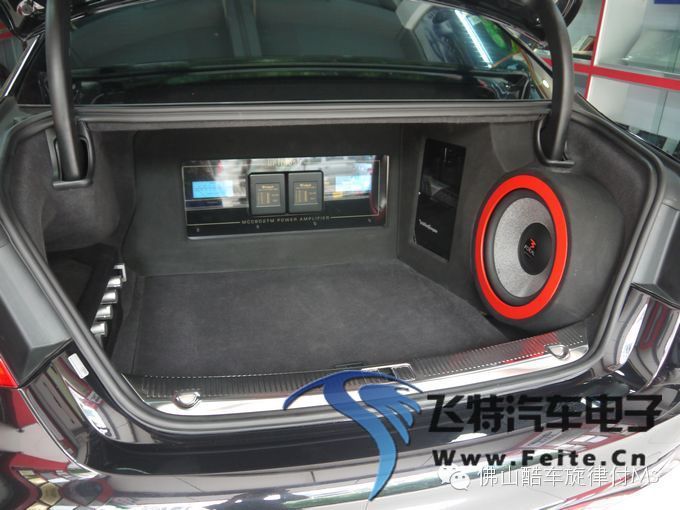

所有器材安装上去要使整个尾箱看上去是一个整体，没有突兀的感觉，我们选择了隐避安装和倒模安装。( _9 U( F( f/ x8 E
1 s- ]' t/ A2 k6 i9 w# h. }! X& ?/ |
3 L+ L4 k+ [3 r6 [$ _9 x! _
' |8 ?% G- L, V; r' m0 g; b* B
: B8 S7 o& C. z I: K! y
" S. W; m1 R# X( ^1 U亲，酷车旋律和你一起分享音响改装的乐趣，如果你喜欢就把我转走吧！
