本田雅阁发动机故障1例

    一辆2007款广州本田雅阁2.4轿车，行驶里程为2 200 km，最近因发动机故障检查灯亮，前来我店检修。
% w. `  L! k' k1 m0 O7 Z, s: ]    车辆进店后，用HDS检测故障码为P0137，含义是副氧传器故障，HO2S电路电压过低。维修人员对该车清除了故障码后，短时间内发动机故障灯没有再次点亮。于是将车交付客户。
& ^1 Y( _7 s5 y1 D4 A第二天，客户又将车辆开回本店，原来发动机故障灯再次点亮。这次将HDS接上进行检查。将发动机怠速运转，观察氧传感器信号变化情况。氧传感器的信号电压显示为0 V，经过长时间的观察，始终没有变化。
' I7 Y9 m8 f! c0 H" c    从这一现象看来这不是一起清除故障码就能排除的简单故障。从氧传感器信号显示为0 V来分析，原因有三：①氧传感器自身故障。②氧传感器至发动机ECU之间的线束故障。③发动机ECU故障。利用排除法，对3个可能的原因进行分析，首先排除氧传感器及发动机ECU故障，它们损坏的概率较低。重点先检查氧传感器至发动机ECU之间的线束，如附图所示。拆下左侧底边护板，拨下副氧传感器插头，再断开发动机ECU插头，对副氧传感器线束进行检测。从信号值为0 V分析，信号线短路的可能性最大，如果信号线开路，显示值不会为0 V，氧传感器的接口电路有一定的低电平。
% f7 q/ |) e0 T, T! T# l0 ~, T) V  S5 O
4 r; V  X& K7 t8 C( F+ X     据资料可知，拔下副氧传感器插头，用万用表测量ECU接口有0.5 V的电压。也就是说，副氧传感器检测到的废气浓度变化所对应的信号电压被强制嵌位在0 V电压上，也就是对地短路。
; M  l4 _) a  K5 Q+ n    用万用表欧姆挡测量副氧传感器信号屏蔽线至E3逻辑地之间的导通性，测量结果导通良好。再测量信号线至E20之间的导通性，结果状态良好。当测量信号线与E3逻辑地之间的绝缘电阻时，显示为0 Ω，信号线确实对地短路了。
5 A3 t, H& Z6 o. O
  Q+ e3 w: k; |5 F# q

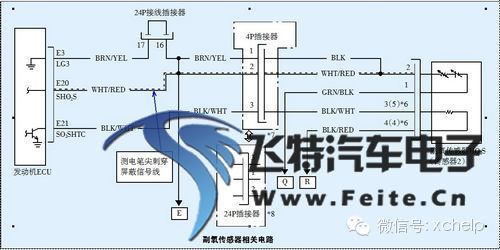

副氧传感器相关电路

% ]+ B( t" L3 p, X% c7 e6 j
    分段检查副氧传感器线束，查找短路点。笔者考虑，该车是新车新线束，怎么会短路了呢?但短路情况确实存在，经过分段测量并检查，最终找到了短路点。在短路点线束上，电线皮有被剌破的迹象。剥开线皮，拉开屏蔽线网，再次用欧姆挡测量信号线与屏蔽线绝缘电阻，阻值呈无穷大，信号线与屏蔽线短路点被拉开。
! H. t+ f; h, p3 P/ f2 [
. ~. [$ ]. I; e+ [& {   是什么原因造成信号线与屏蔽线短路呢?后经询问客户，原来该车在外加装车辆底边框装饰灯时，电工为了查找电源线，用测电笔剌导线时，误剌了副氧传感器的信号线，但万万没有想到的是，他这么一剌，把屏蔽线网剌进了中心信号线上，造成屏蔽线与信号线相连的结果。从而引起副氧传感器信号短路的故障。在发动机OBDⅡ诊断系统中，车辆在两个行驶周期内如果是相同故障被检测到时，会将代码存储在ECU中，并点亮发动机故障灯。将线束修复包扎好，这起因加装边框装饰灯失误引起的发动机OBDⅡ系统故障彻底排除。
