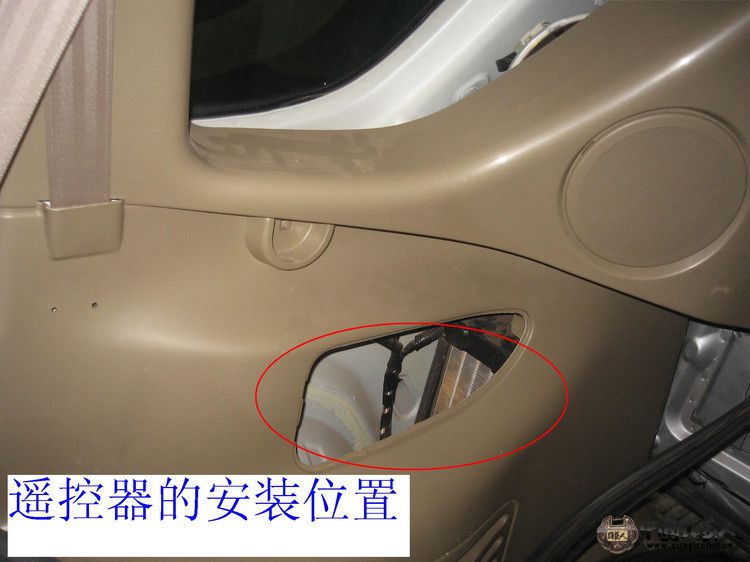

猎豹CS6的遥控器安装位置：
3 J! {7 ~- y4 ~$ Z' _' m8 f

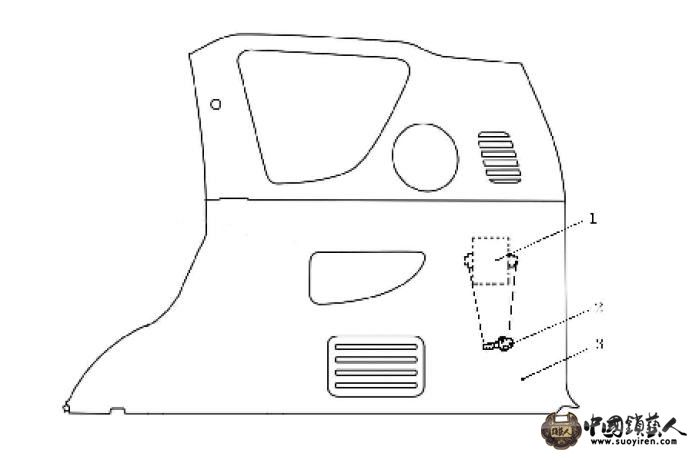

遥控器安装位置平面示意图：

1、中控遥控ECU           2、安装螺栓             3、右后装饰板

在匹配之前，必须先了解中控遥控ECU的引角定义

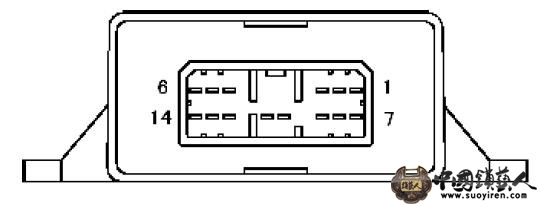

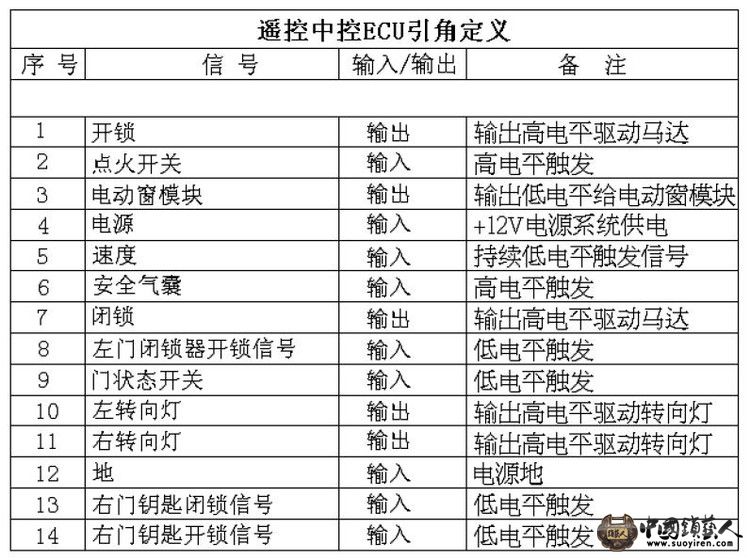

该款ECU为14针插脚，下面介绍14针的引脚定义：

遥控器匹配操作方法：

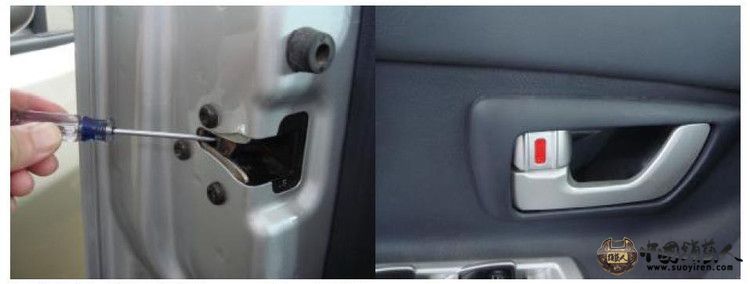

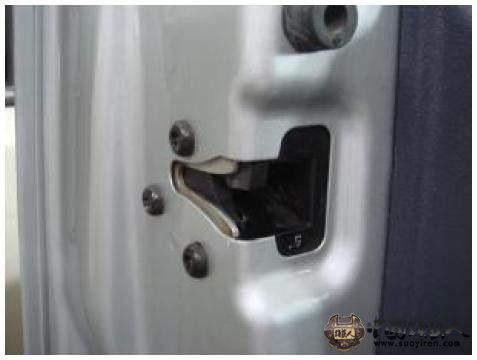

1、打开车门，通过螺丝刀将左前门锁锁舌拨到全锁状态（此操作是为了在匹配学习过程中，拨动车门锁内扣手锁止按钮灵活），如下图：

2、将左前门车门锁锁止按钮拨到锁止状态，如下图：

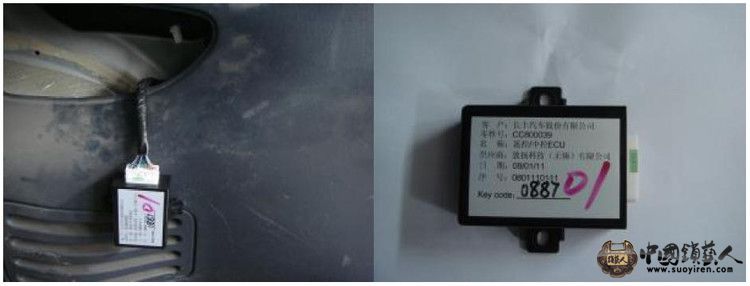

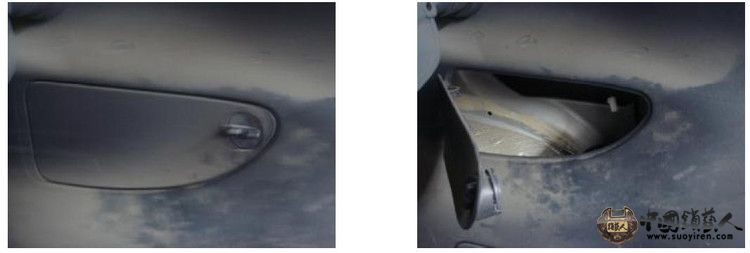

3、在行里箱右下部装鉓板内拆出中控遥控ECU，如下图：

                                       A                                                                                                   B

                                             C                                                                                              D

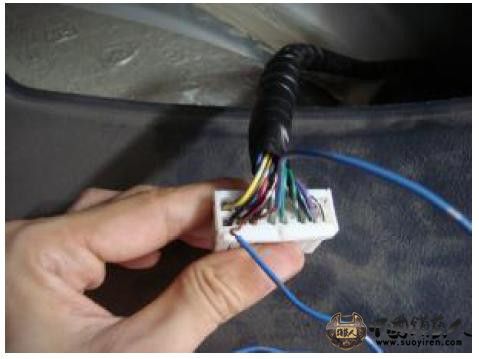

4、将线束的接口12号针脚和13号针脚通过电线短接（使右前门锁锁芯输入低电平），如下图：

5、完成以上准备后，按以下要求进行操作：

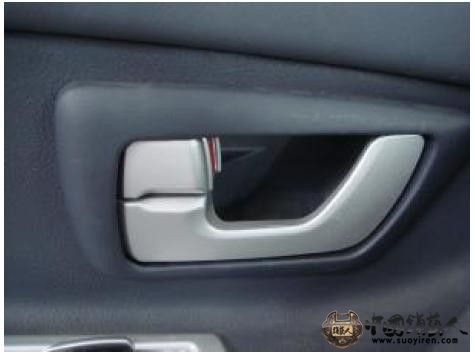

6、完成学习匹配后，使门锁处在解锁状态，拉动左前门内扣手（外扣手）使门锁锁舌回到打开位置，以避免关闭车门时锁坏门锁，如下图：
