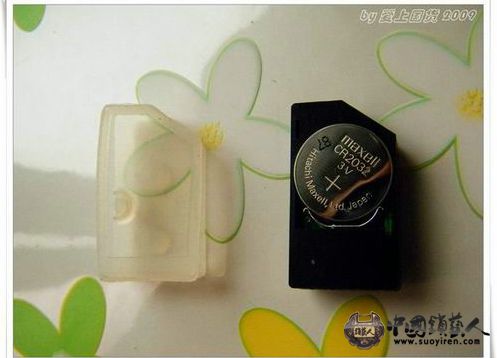

1、首先撬开遥控钥匙,很简单的,找一把小平口螺丝刀,于钥匙的穿绳孔部位用力向上,就可把遥控电路板保护盖打开了,上图左边的就是这块保护盖,三边都有长卡扣,但由于是软塑材质,不用担心搞坏。如果是换电池的话,就不用往下继续了。& E. d& R8 q) Y4 z9 v7 M& j: c
# R- F' a' K. z6 {# M, q! E, j8 }3 T# v! c- ?
! Q& E9 O* T7 f$ K. L
" V* F( }' E1 H! N4 f! y8 l9 j

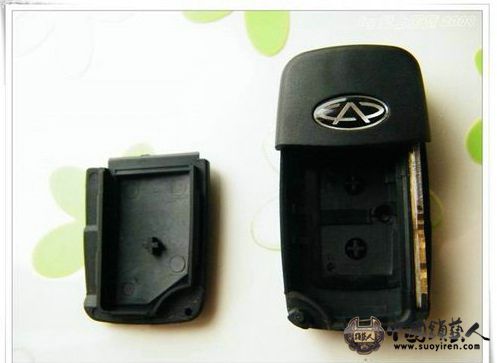

2、取出遥控电路的样子。钥匙应该还接有一块发动机防盗芯片的,那个芯片在插入钥匙后才通电,所以跟遥控发射电路没任何关系。, N$ D( ^$ H- U5 D
+ G1 Y- W5 R; M
$ ]; K) y1 W& a6 Y: c, W8 h
F5 B4 l( c1 o2 I) O1 n; n% {& d3 L4 p; N

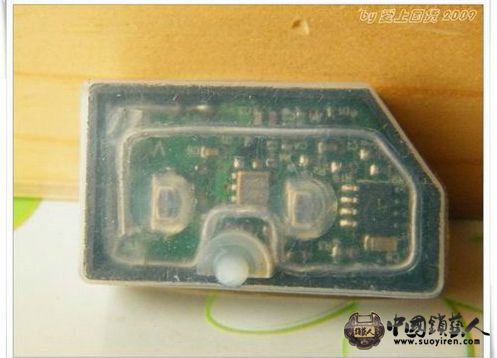

3、电路板带有防尘防水保护硅胶套,呵呵,不错。保护胶套那个圆形的凸起部分充当电路上发光LED的导光条。4 K- x) y, o( }. W
; P1 p% h" b3 K6 {9 n# [9 T& ]$ j/ c7 u
% J9 h4 c- N5 K7 `, n

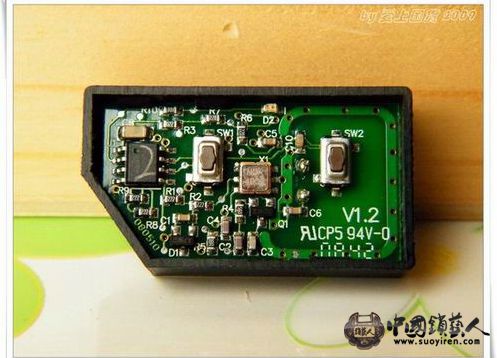

, S. z# L. h! i; e: D2 _- W$ }6 U4、电路板。还没有取掉保护盒的样子。保护盒能有效防摔防震,图中直角梯形上(长)边有两个卡子,下(短)边有一个卡子,用平口螺丝刀于下边小心插入电路板和保护盒之间,向外撬,同时轻轻向外推出电路板。+ Q& [5 ~# b2 w& \! M
图中电路板围绕 V1.2 字样的周边,有一圈铜板,就是发射天线,由于展开长度小,因此发射距离非常有限。看到图中 右下角 0842 的字样吗? 其左侧电路铜板走线上有一焊盘位置预留,我们要做的就是把自己增加的天线连接在此(此处也是原天线的末端)。
7 g# t' e |* A+ r# k3 ~9 Q& ^% B- y8 n! A9 @
3 {: E8 f) s$ b' G% W ~; E9 Y9 p2 z. ]: Z7 w5 b5 P7 u

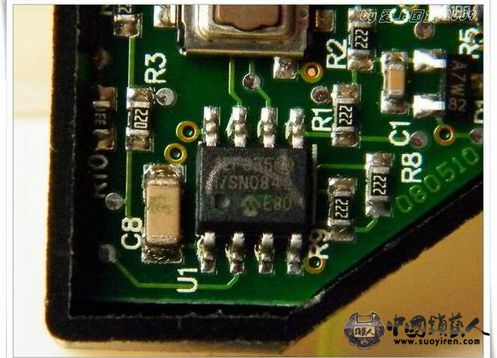

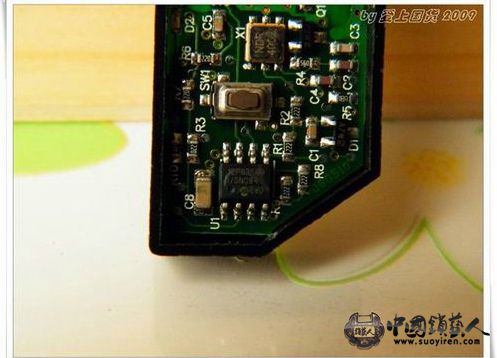

) q( }; K4 q6 ~. U6 z9 i& d; Y0 P5、电路板特写一 主控IC
2 a2 e n& `/ f
! D/ g2 u+ U1 M) a$ E( x
/ V' P0 n* S3 O0 }/ c2 e) V. E9 X6 ~, W, K2 n' z. ~
& C9 g# F3 ?6 N* r6、电路板特写二$ x9 r& \) d4 }8 b
2 X0 n' M7 y6 X
5 {, }: T: V; H8 {* |$ [* I6 F* a3 D, ]8 w6 P" M
" h+ d ^- `8 N0 I' f/ Q3 h& ~+ h7、注意,电路板中间那个标记有 NDR 4002 字样的,是 SAW 滤波器,有网友把天线焊接在这个元件的外壳上是不合理的。不知道时间长了会不会对电路有影响?不过我事先用万用表测过,滤波器外壳和天线是并未连通的!有车友把自制天线焊在这个上面,一个最大的坏处就是有可能高温导致 这个贴片元件焊脚可能的脱焊。
; T0 o3 W* `* I
* Y% Q% k+ n3 @3 ^, {* q* D
4 G5 `" x; h: o# ]7 o: z) A3 i# s9 s( Z8 ]6 ^: t1 M

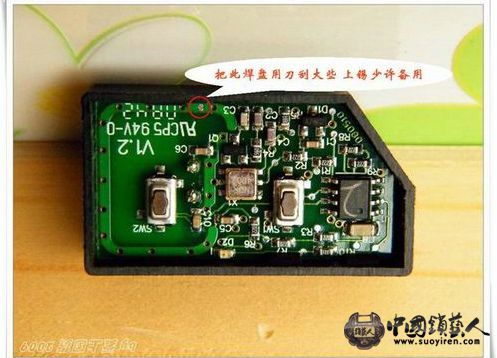

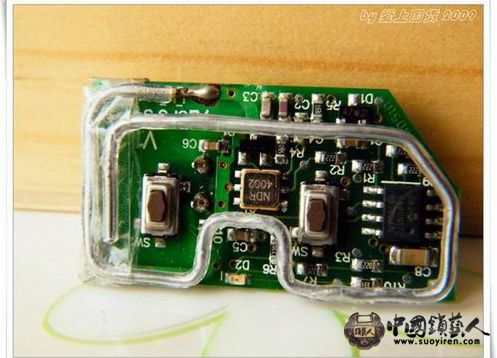

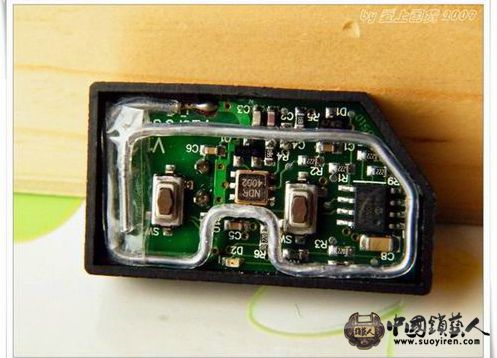

' F& K6 p. v' d- n9 c' y8、把刚才提到的那个焊盘周边有螺丝刀小心刮开一些面积,用电烙铁烫一层锡。注意:最好电烙铁温度足够后快速拔掉电烙铁插头再进行焊接操作,这是为了防止静电对电路的不利影响。之后选一根约12厘米长细导线,我用的是透明胶皮的细铜芯线,照图上的样子焊接。下部的那个 U 型弯是为了预留给电路上的发光 LED 以及硅胶套导光条的。焊点左侧的部分用透明胶固定一下,以防止天线在长时间的震动后有变形而使焊点脱开。
; a4 J- P+ o4 w8 v; W( @2 l; q, D7 o3 u. {, {. e+ z
2 A: _ z5 g) S
( `, H5 S) }$ C- \7 t/ D4 L' f5 A; {- x& U; W: |' |3 @
9、装上硅胶套,检查一下增加的天线是否挡住 LED导光条。硅胶套装上后应各处平顺,不应有凸起。
5 k& M( `! V! v9 }1 s# J2 ~8 W( [
. I* G a7 i. i0 P: W
/ f9 ~7 _9 I( C; i8 e# a) {; v6 u3 p8 a3 N9 Y. q

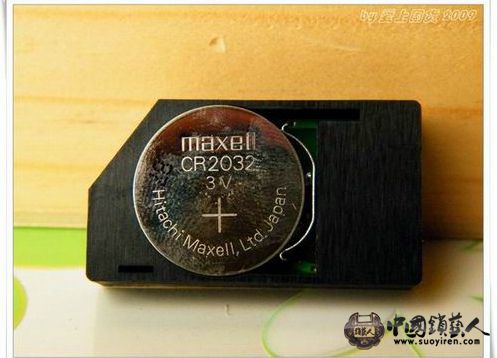

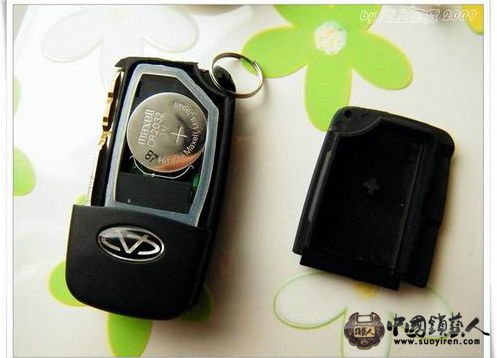

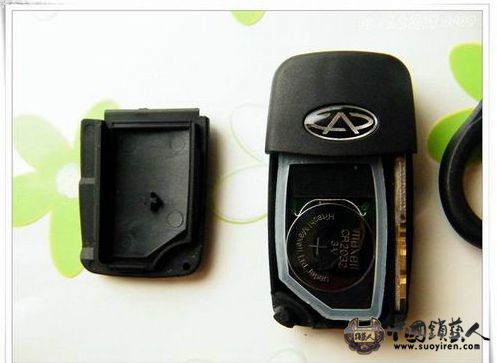

3 u# ~0 n3 b- O9 E& m10、电池特写 很常见 2032的。4 e7 l% t, z6 u! N* L) ^6 C
6 k+ [( K0 e, n+ C% K
' f7 j2 U& h, F& _0 i1 L2 U: N S
4 U, d( _ L0 i" ?+ L

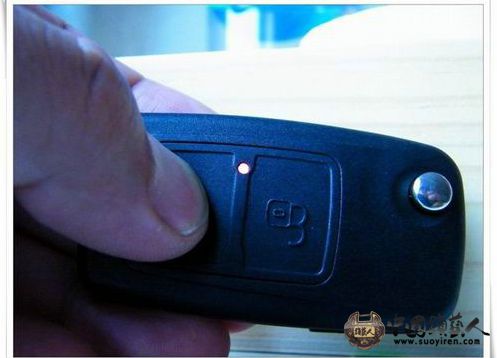

, ~3 j+ p* S; v1 D0 y H11、把电路板装回去,试试按键后能否看到LED亮起,OK,一切正常!可以正式按原样装回去了。3 R; R- a8 f8 P% T+ y
0 Q: F `9 ^- D5 M# w
2 c9 H x F- X5 L) w; @
( O7 W) o8 o* N* O8 f( l
- b. D3 l0 {3 T. c12、很多车友反映钥匙圈很难穿过遥控器的穿孔,其实只需撬开就好办了,随手找了个小钥匙圈套上!
' n( t# R8 J, k" e, h$ T* i
: z' x* F! }! l2 {) f( f
- l! i) j+ e% z$ @) e" O; k7 ^
* `6 o X( _; O

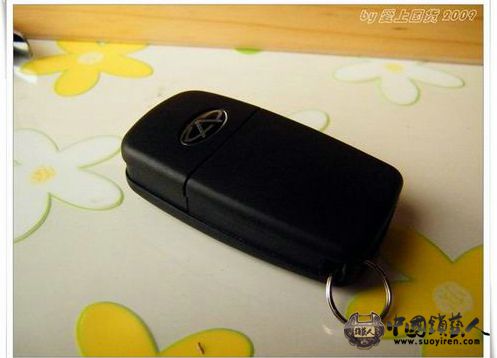

9 C0 l( v2 a3 ?* m9 u$ v. R13、装好了
8 p: b* f/ e4 m1 j
: M. H k, M/ w6 p- T2 H1 e5 V* g* i: H+ L% j2 I* Z
: e' E& W. o- A" R- o5 t
3 Z; B: }# T4 I2 o6 A' [

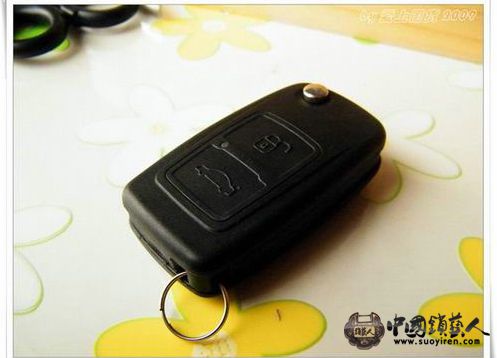

14、另一面。完工!谢谢观赏!5 D& K e% K0 x1 _& u
: {0 S" R( D: Z# o0 ?9 |6 t+ l* e
: S: ~ u" s5 j* D% \$ H4 Y2 P4 J# W+ g8 [1 ?
8 N( ~: s4 B9 Q4 B' {- v
9 r, E/ ?" ?# j; p8 x$ p/ K$ u( t( i/ F7 t! J8 H4 _+ A1 m' i
1 i1 j& Y. O: }$ Q) w
注意事项:! J% v z) |8 k* O6 e& f3 H0 Y
4 a+ |5 I' O, G$ K
1、在原电路上焊接时,最好拔下电烙铁插头 以防止静电对电路芯片的损害。
' x' {( v8 E' h9 J* l! ?% x( ?
* |9 b) G8 Z" V2 m1 ~2、不要焊接在滤波器外壳上, 而应焊接在天线焊盘末端。
. i( f1 ?; M* y0 s5 n
) e3 k' @0 \8 Y: o8 S+ q, g最新更新:
8 D; G' w0 `: E/ R* k: F
- @8 a* Z0 a4 F" t+ Y& k" m我增加的天线长度约12厘米 原因:" k' \9 H& t# I- F5 S( y
6 f, e& Z( r# k+ s+ |遥控器电波频率是 433.92MHz+ ?7 }5 [, l% X3 s' l: U1 G4 m5 r
8 M1 ~) {6 t6 C波长=传播速度/频率=300000000m/s÷(433.92×1000000)=0.69米/ [: I' E3 W R! Z- N/ n4 d6 O }
: [- n5 e( `' ]# u8 ~7 L" }% \; L
电磁波发射天线长度为1/4波长效率最高,0.69×1/4=0.1725米
8 [( t# X% E" D4 k a; l4 ^- R1 v u$ W# P7 L2 s; L3 h8 \- F
原天线长度4.3厘米,增加12厘米,总长16.3厘米,接近1/4波长。当然,
" U! D& N- n8 y, b3 _6 Q: V8 ~
* H: J# ~4 c5 z n还有阻抗匹配问题,还有天线在电路板内部的空间问题
* y+ {: ?# v0 w t8 c k. w! N/ Z6 C8 U; s7 a" K- P/ f
所以我只加了12厘米 应该足够用了
5 s3 @# J: z5 L. B, J2 F
" X% z6 Y7 Q/ S) v B+ ^建议大家两把钥匙不要都加,我只加了一把。+ G! @& W# ~/ l
) E2 j% M) D" m) @& B遥控距离短点儿还是有好处的!: `1 U/ {9 U+ I* Q8 ^
