[亚洲车系] 猎豹CS6遥控器匹配

[复制链接]
锁艺人商城 显示全部楼层 发表于 2012-12-15 11:11:09 |阅读模式 打印 上一主题 下一主题 来自: 中国–陕西–西安 电信
       猎豹CS6遥控器匹配
( X& p$ E. Z8 O2 M1 N
5 a" k/ U) U- v8 g1 f6 j9 T( S

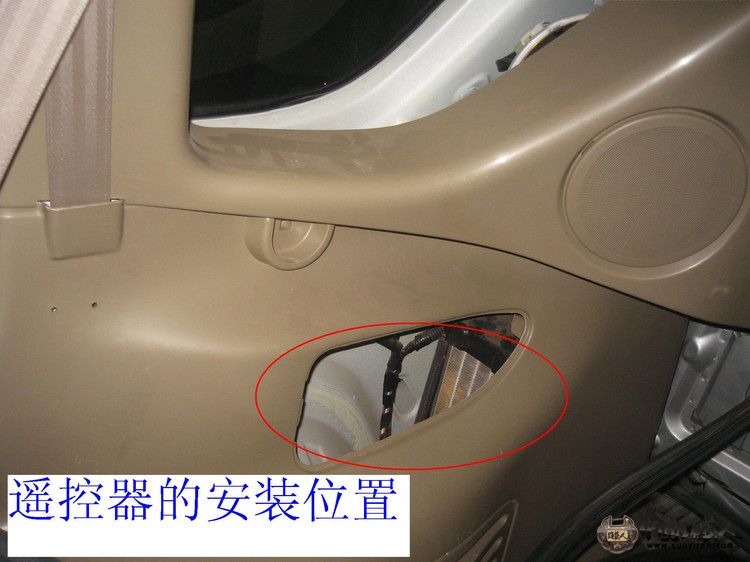

猎豹CS6的遥控器安装位置:

; b$ Q- V! J4 K( X$ ]# ~, d- n8 N8 U% J6 w7 Q4 r
0 b' m) L! T% C) G- P

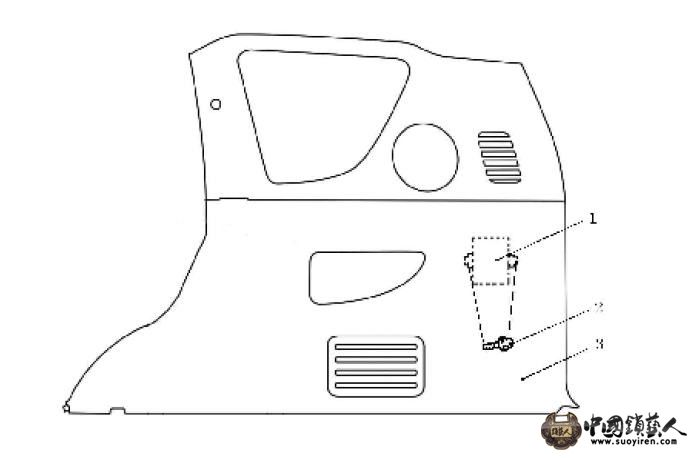

控器安装位置平面示意图:
0 [2 o1 B6 U' I: P

1 V' o) W. P7 N) S
1、中控遥控ECU            2、安装螺栓              3、右后装饰板
在匹配之前,必须先了解中控遥控ECU的引角定义

7 v9 n3 a% K5 I0 S  R- I5 y/ @. }, T$ X+ ?" A

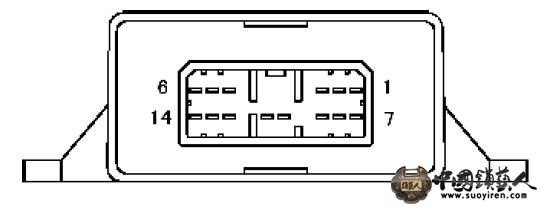

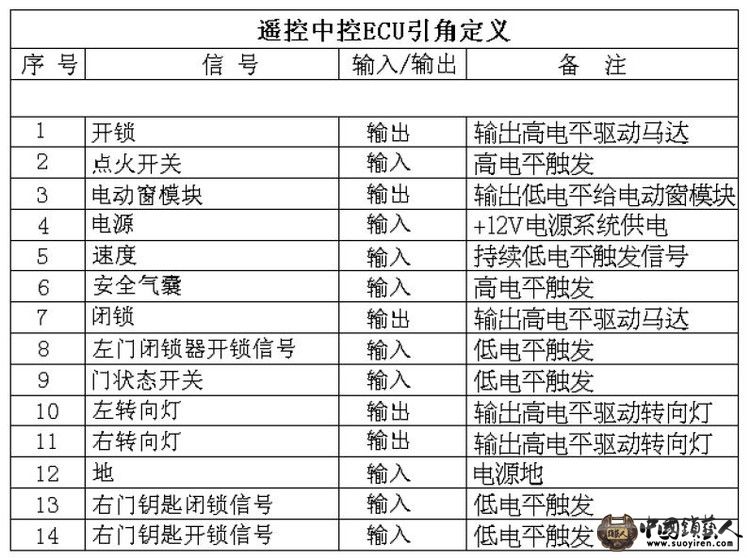

该款ECU14针插脚,下面介绍14针的引脚定义:

9 ~) f1 i+ D) T6 K4 Z) ~7 @6 d( ~. V% F" J
遥控器匹配操作方法:

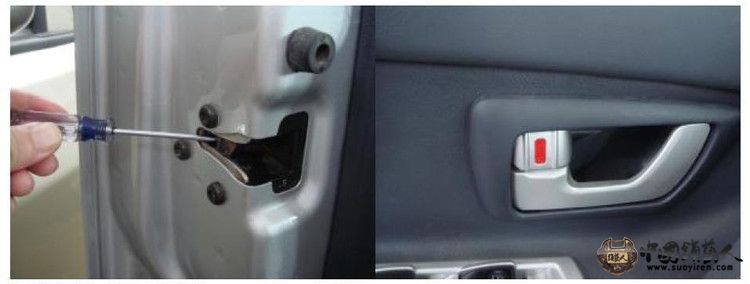

1、打开车门,通过螺丝刀将左前门锁锁舌拨到全锁状态(此操作是为了在匹配学习过程中,拨动车门锁内扣手锁止按钮灵活),如下图:
" P- E1 c6 P/ |$ t3 q, P9 `
$ X) z' O5 {2 ^. W6 V

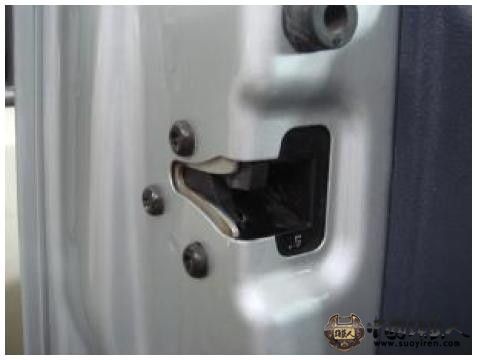

2、将左前门车门锁锁止按钮拨到锁止状态,如下图:

9 {% A) T5 e3 ]) _) m
! V: ?! Y: x6 e! G) B3 U( L$ u, K

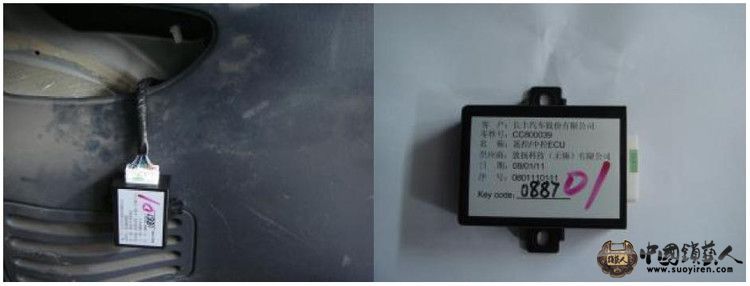

3、在行里箱右下部装鉓板内拆出中控遥控ECU,如下图:
: J* A' O: Y$ X6 U

) Q3 X7 B0 x' H; i  X* Y' E- q9 _) ^5 I$ x/ ~% W/ p
1 L- Q7 {. `% _

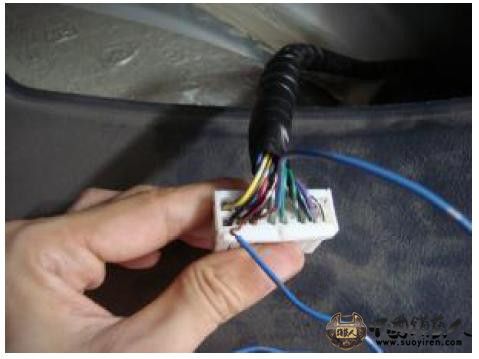

4、将线束的接口12号针脚和13号针脚通过电线短接(使右前门锁锁芯输入低电平),如下图:

! z' U2 ?6 Q. k, [/ f* ]0 [6 K% j9 {( w- J' C3 E2 Y7 d- K

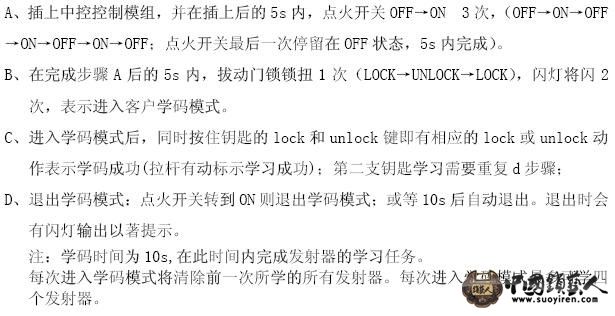

5、完成以上准备后,按以下要求进行操作:
9 ?! X( y% T0 s

% N& ^6 D9 E" y( V9 H

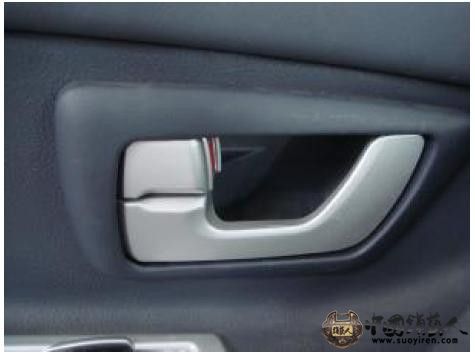

6、完成学习匹配后,使门锁处在解锁状态,拉动左前门内扣手(外扣手)使门锁锁舌回到打开位置,以避免关闭车门时锁坏门锁,如下图:
1 c: W" p: l7 q1 ]/ @/ d
