标题: 求解：叶片读匙式锁芯！！！ [打印本页]
作者: 坚持不懈    时间: 2013-7-11 20:27
标题: 求解：叶片读匙式锁芯！！！
/ ?% k) A1 d2 k
8 E8 ^' @& X3 T8 x3 B, ]
, s' F7 M* m1 p# k
作者: 坚持不懈    时间: 2013-7-11 20:27
叶片读匙式锁芯包括锁芯,叶片,防暴力传动机构, 锁芯与叶片交替锁定机构,外壳,叶片分隔仓以及钥匙;; V! \7 x, e5 a5 P: v
叶片读匙式锁芯的工作原理是:
3 L& l! O" X( P1 y% }先由叶片根据杠杆原理用一端触碰钥匙上高低变化不同的牙花或牙孔来对齐另一端高低变化不同的叶片锁芯锁定齿和叶片边缘对应的扇形齿轮,从而使锁芯有了旋转的空间和叶片的扇形齿轮转到对应的位置;
) O, D" t$ W8 ~8 t5 M, }然后开启锁芯的作用力由防暴力传动机构的传动轴带动传动齿盘旋转,传动齿盘利用弹簧的压力和被动齿盘啮合从而带动被动齿盘旋转,被动齿盘再通过齿轮带动锁芯旋转;锁芯旋转的同时在锁芯设定的旋转角度内完成带动锁芯与叶片锁定机构的凸轮机构从初始位到最大圆运作位的运转,凸轮机构的推杆推动转芯与叶片锁定机构的转轴转动一定的角度,从而使装在转轴上的锁芯锁定齿离开锁芯槽和叶片锁定齿啮合叶片的扇形齿轮而锁定叶片,- i3 n* R4 ?6 X
最后锁芯在设定的旋转角度内完成带动锁芯与叶片锁定机构运转后继续旋转从而实现开启的目的;
) Y1 ~4 M0 a, f; C9 B* Z- f  p根据叶片读匙式锁芯的工作原理,叶片读匙式锁芯的锁芯,叶片和对应的锁芯与叶片交替锁定机构围绕着钥匙可以设置有二组或者多组,而所有锁芯只由一个防暴力传动机构带动即可;
* g1 t0 E* s9 |; y3 G5 T, ~( O, e0 I上述外壳由外壳,外壳底板,分隔板构成,是叶片读匙式锁芯的主体支架;( p# W. {( E" L+ O6 H& y; ~
上述锁芯的开闭原理是:锁芯是一条轴,锁芯由防暴力传动机构带动旋转,轴身上两侧各有一条槽,当叶片锁芯锁定齿咬入槽内时就会卡住锁芯使其不能旋转,即锁芯处在锁定状态,反之即为开启状态;0 K  B1 Q$ F! r
上述锁芯是一条轴,轴身上两侧各有一条槽,槽的作用是被叶片上的锁芯锁定齿咬入槽内而锁定锁芯;槽的宽度比叶片锁芯锁定齿的宽度要多出一定的距离,其作用是设定锁芯被叶片锁芯锁定齿锁定时还可以旋转一定的角度; 所有槽壁从外侧至内侧对应钥匙牙花或牙孔一段变化位的第一段槽壁突出作为槽壁的触碰壁,槽壁内侧因外侧突出而形成凹位使其不会触碰到其它机构咬入的锁定齿,锁芯的一端设有轴头,其作用是安装齿轮和转芯与叶片锁定机构的凸轮以及用作本锁芯输出轴头;* O: T+ m2 q) k- S. Y, t: a7 p
' i' K: K% t( x) S- j, R, ~, Q4 v
上述叶片,其运作原理是:叶片根据杠杆原理用一端来触碰钥匙上高低变化不同的牙花或牙孔来对齐叶片另一端高低变化不同的锁芯锁定齿和对应的扇形齿轮;
+ L1 E8 k: e' I5 S' A# X上述叶片包括定心轴,叶片,复位弹簧,定位轴,
4 |  X4 `3 o' B4 f) _所述定心轴与锁芯平行;& l1 j0 x1 @% d6 J  `
所述叶片根据杠杆原理在叶片中部设有一个转轴孔,作用是让叶片通过转轴孔装在与转芯平行的定心轴上并可沿定心轴左右转动,也是使叶片可以用一端来触碰钥匙牙花或牙孔来对齐叶片的另一端;6 Z+ a$ J% L' E4 F6 z# m6 c4 k
叶片的两端到转轴孔的距离设置成一定比例,作用是使叶片一端触碰到的牙花或牙孔的高低变化在另一端的叶片上得到有益的放大;7 F0 o- m8 e* k7 ^# @
叶片中部转轴孔的外侧设有弹簧槽,槽内对应的一侧设有铁块突起,相邻两片叶片的弹簧槽在同一侧共同组成一个弹簧槽,两片叶片弹簧槽的铁块突起相互咬入对方的槽内;上述复位弹簧装在两铁块突起之间,把两片叶片相互推开; 叶片在中线位置上设有一条叶片定位槽,定位槽中设有定位轴,对应的一端定位槽壁抵在定位轴上以使叶片保持位置;所述定位轴上设有与分隔仓对应的分隔片槽;
2 V+ b% C# c$ F; p8 c叶片的一端是锁芯锁定端,其中部设有一个空位,空位的作用是让叶片通过这个空位垂直套在锁芯上;
* n+ r7 `" t+ y0 t7 Y空位的两侧各有一个锁芯锁定齿;两个锁芯锁定齿设置在锁芯的两侧, 两个锁芯锁定齿之间的距离刚好能让锁芯旋转,两个齿的高低变化对应钥匙牙花或牙孔的高低变化;两个齿向着转轴孔侧的内侧齿壁沿着齿的旋转轨迹线设置,另一侧的齿壁根据锁定齿锁定锁芯时两侧齿壁到其对应锁芯槽壁触碰壁突起的距离一致为原则设置并且齿壁与槽壁接触面对应,由于锁定齿与锁芯的位置和角度关系,当锁定齿第一个段位咬入到锁芯槽内部第二个段位的外侧齿壁转到锁定锁芯的位置时,第二个段位的外侧齿壁接触面与第一个段位的外侧齿壁接触面之间存在一个位置差异而形成阶级状,以后各段位的齿壁如此类推;
2 F# W, {3 R: g$ S两个锁定齿在锁芯的锁定状态时,两个锁芯锁定齿中的一个咬入锁芯槽内而锁定锁芯,在锁芯的开启状态时,两个锁定齿被钥匙牙花或牙孔对齐在锁芯两侧而让锁芯具有旋转的空间;3 Q7 L3 _- D$ w+ Y6 x1 z% ~
叶片锁芯锁定端的顶端的对应侧设有一个以转轴孔为中心的扇形齿轮;扇形齿轮的每一个齿位对应钥匙牙花或牙孔的一段变化位,扇形齿轮的作用是被锁芯与叶片锁定机构锁的齿啮合而锁定叶片;
8 Z  u, I6 b! i0 e& @5 n所述叶片的另一端是钥匙触碰端, 钥匙触碰端上设有一个触点,钥匙触碰端通过触点触碰钥匙的牙花或牙孔来对齐叶片的另一端;
: _; t9 {' u' p+ \, {上述防暴力传动机构,其原理是:利用弹簧的压力使两个相邻面具有一定斜度的齿与齿槽的齿盘啮合在一起,以一个齿盘带动别一个齿盘旋转,当传动齿盘的作用力超过过两齿盘相互间的作用力时或者被动齿盘被卡住时, 传动齿盘与被动齿盘的齿即会在齿槽滑出而打滑旋转,两个齿盘间传递作用力的大小取决于它们的齿与齿槽的数量,大小,角度以及弹簧的压力;
1 S  S) H- r* }" f( o' \# r' }上述防暴力传动机构包括传动轴,两个齿盘,压力弹簧,齿轮以及滚珠和垫圈;
; }+ _+ q- H- B# D: z0 t所述传动轴的轴头设有花键和对应的轴环;# \! t* ^3 ?3 n* Y1 s" D) }  f! f
所述两个齿盘的相邻面设有齿以及对应的齿槽,齿与齿槽具有一定的斜度;# _% K- q! d3 c# K1 c. q
两个齿盘中的一个是传动齿盘,设有与轴花键对应的花键,安装在轴头上,并可在轴头上作轴向运动,另一个齿盘是被动齿盘,不设置键,安装在与传动齿盘对应的轴头上,只以传动轴为定心轴并不被传动轴带动旋转;
2 `3 L0 G- }3 S) j' _* B9 c1 O所述压力弹簧装在轴环与传动齿盘之间,弹簧的作用力使传动齿盘啮合被动转盘,从而使传动齿盘带动被动齿盘旋转;当传动齿盘的作用力过大或者被动齿盘被卡住不能旋转时, 传动齿盘的齿即会在被动齿盘的齿槽滑出而打滑旋转;( G9 m) ?4 m( i/ J0 E
所述齿轮一个装在锁芯上;一个与被动齿盘连结成一体,同样不设置键,这个齿轮与锁芯上的齿轮啮合从而带动锁芯旋转;
' x1 L6 L8 P) ]. S, n所述滚珠和垫圈装在齿轮和作齿轮作轴向固定的外壳底板之间,以使齿轮和被动齿盘的旋转顺畅;
6 i  \9 N; `; b" _# l7 b3 Q8 A3 P; F; N7 Q% v$ \- ]5 K
上述锁芯与叶片交替锁定机构,其原理是:用凸轮机构推动转轴转动一定的角度,以使装在转轴上的锁芯锁定齿离开锁芯槽和叶片锁定齿啮合叶片的扇形齿轮以锁定叶片,当凸轮机构的凸轮转回原位时,转轴被复位簧推回初原位,即转轴上的锁芯锁定齿咬入锁芯槽锁定锁芯和叶片锁定齿离开叶片扇形齿轮;' g; H5 U- S$ |8 e* u) Q6 Y
上述锁芯与叶片交替锁定机构包括转轴, 锁芯锁定齿,叶片锁定齿,凸轮机构以及复位弹簧;. p7 }9 ^. I, P" [
所述转轴是用作整个锁芯与叶片交替锁定机构的支架主体;3 E2 Y/ t. d+ v9 W. D2 ]
所述锁芯锁定齿是锁芯与叶片锁定锁机构锁定锁芯的齿,垂直安装在转轴上,锁芯锁定齿的宽度比叶片锁芯锁定齿稍大,作用是使锁芯与叶片交错锁定机构的锁芯锁定齿锁定锁芯时叶片的锁芯锁定齿不接触到转芯从而保证叶片不会被拨动测试出其开启位置; 锁芯锁定齿的轴向宽度比分隔叶片的分隔片稍薄,作用是使其可以安装在叶片之间分隔片的空位内;
7 Z0 Q" B1 \8 O, u所述叶片锁定齿是锁芯与叶片交错锁定机构锁定叶片的齿,它与叶片的扇形齿轮对应,它的轴向宽度可以覆盖对应侧的所有叶片,作用是使它可以同时锁定对应面的全部叶片;
6 M: B) i5 A1 A5 O" n叶片锁定齿安装在转轴上,与锁芯锁定齿相对成钳形,作用是让锁芯和叶片处在两个锁定齿之间;两锁定齿之间的距离刚好能让其中的一个齿锁定其对应的机构,而使另一个齿离开其对应的机构,从而实现两锁定齿交替锁定其对应机构;
2 P! C. T% L) Z. f$ }, {" {所述凸轮机构的凸轮安装在转芯上,凸轮的基圆到最大圆的角度设定设定对应锁芯被叶片锁定时所设定的旋转角度并且比其略小一些,推杆安装在转轴上,凸轮机构的作用是由转芯在设定的旋转角度内带动凸轮机构运转而推动转轴转动一定的角度,从而使安装在转轴上的转芯锁定齿和叶片锁定齿完成交替锁定或离开其对应的机构;
% ]$ i8 k* u1 p5 \3 D8 o所述转芯与叶片交替锁定机构的复位弹簧装在转轴上,一只脚卡在叶片锁定齿的支架上另一只脚抵外壳壁上以使整个转芯与叶片交替锁定机构进行复位;" c- L/ X. p& E: [7 T  @  r" _, I' e
9 ?/ f' X5 M# T# e
上述分隔仓包括分隔片,分隔片轴;: ?% c+ r* J6 v6 A7 A/ c( b( ~. z
所述分隔片轴是椭圆形的轴体,轴体上相应位置设有分隔片卡槽,分隔片轴设置在匙孔两侧;分隔片通过椭圆形的轴孔装在分隔片轴的卡槽上,分隔片轴与轴孔成直角进行定位固定并且由叶片定位轴上的分隔片槽进行辅助固定;
# V* ?# C* M# n, ^; ]( F9 g, c' X$ N2 P分隔片与分隔片,外壳之间形成一个个的分隔仓,分隔仓内可以放置二至六片叶片,使锁芯的叶片数量增多从而让锁芯的安全系数更高;
$ r( G9 D+ w7 ^4 x# ~+ F+ Z9 t7 F6 K8 @/ y6 M0 R; ]' \
上述钥匙,其牙花或牙孔变化位每一级的距离是相等的;
( |6 |0 {# m7 u' W; c: A
作者: 老东北锁事    时间: 2013-7-11 20:33
够专业的！模拟不如实际效果图，更不如真是物品。真有意就把锁分给大家鉴赏才会收到您预期的效果呀！
作者: 艳阳天    时间: 2013-7-11 21:59
了解了解。学习学习。。。。。。
作者: 坚持不懈    时间: 2013-7-11 22:08
老东北锁事 发表于 2013-7-11 20:33
, c5 r: p0 W# N$ w6 Q6 K5 r够专业的！模拟不如实际效果图，更不如真是物品。真有意就把锁分给大家鉴赏才会收到您预期的效果呀！ ...

# v  ?& n3 i: g做手工样板太贵了！我又没机械做！只好搞个三维图了！
作者: 坚持不懈    时间: 2013-7-11 22:10
大家看这个锁芯行不？
作者: 张威    时间: 2013-7-11 22:25
我读书少，没看的懂
作者: 鑫发开锁    时间: 2013-7-11 22:38
老东北锁事 发表于 2013-7-11 20:33$ N0 u" G- x& P
够专业的！模拟不如实际效果图，更不如真是物品。真有意就把锁分给大家鉴赏才会收到您预期的效果呀！ ...

, o0 c" F# t: R( {! w0 \6 `                    所言极是。
作者: yhjiangz    时间: 2013-7-11 23:18
看图还马马乎乎，那么多字一看头就晕
作者: 肖记锁业    时间: 2013-7-12 08:41
是啊   那么多字看这都晕了
作者: 安居锁行    时间: 2013-7-12 09:35
这样结构的锁芯，是做插芯锁芯还是单头锁芯？ 还是锁芯锁体连成一体？
作者: huangfujialuo    时间: 2013-7-12 11:14
折磨厉害啊 佩服
作者: 坚持不懈    时间: 2013-7-12 11:15
就是锁芯啊！！！！！！！！！！！！！！
作者: 张氏修锁    时间: 2013-7-12 13:30
了解了解。学习学习。。。。。。
0 y- y) a5 e2 q1 G8 }
作者: 朵子    时间: 2013-7-12 15:37
说这么多挺乱的，不如上几张图看着明白
作者: 坚持不懈    时间: 2014-1-10 20:32

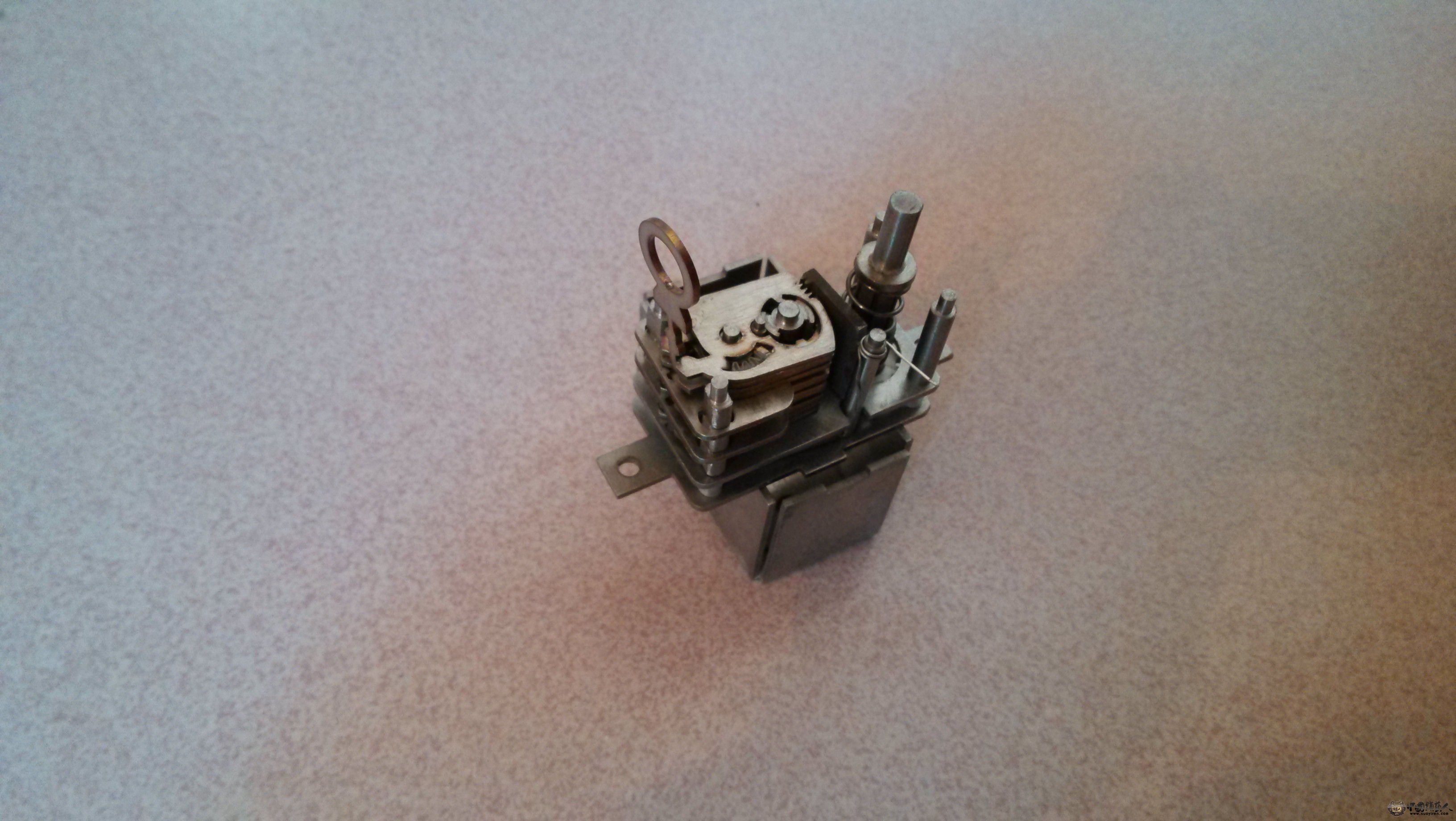

样板图片.
作者: suoxin110    时间: 2014-1-10 20:38
才疏学浅，没有看明白什么意思是，这是什么设备呢？
作者: 坚持不懈    时间: 2014-1-11 14:06
老东北锁事 发表于 2013-7-11 20:331 p. f$ r% `* J- A4 z( k0 F
够专业的！模拟不如实际效果图，更不如真是物品。真有意就把锁分给大家鉴赏才会收到您预期的效果呀！ ...
$ ~' Q2 s% q: Q* Q7 |) W! ?" j. u: P( r
作者: 坚持不懈    时间: 2014-1-11 14:07
鑫发开锁 发表于 2013-7-11 22:386 x" ~" }# n) E
所言极是。
6 Q% G; W7 z/ O3 |8 h2 l
作者: suoxin110    时间: 2014-2-17 09:12
虚心学习，这里可以看到很多有用的东西。
